Đồng hồ điện 3 pha đa năng Acrel ADL3000-E

• Loại hệ thống: 3P3W hoặc 3P4W (đấu nối trực tiếp)
• Tần số: 45 ~ 65Hz (Sai số ±0.2%)
• Điện áp định mức: 3×220/380V, 3×380V, 3×57.7/100V, 3×100V
• Dòng điện đầu vào:
  * Đầu nối trực tiếp: 3x10(80)A
  * Đấu nối qua biến dòng (CT): 3x1(6)A
• Điện năng tiêu thụ:
  * Mạch điện áp: <10VA, mỗi pha
  * mạch dòng điện: <1VA mỗi pha
• Cách đo: Đo trực tiếp hoặc qua biến dòng công suất nhỏ
• Chức năng:
  * Đo các thông số: U, I, P, Q, S, PF, kWh, kvarh
  * Đo sóng hài: phân tích sóng hài đến bậc thứ 31
  * Biểu giá 4 mức (tăng đột biến, cao điểm, thấp điểm, trung bình)
  * 4 múi giờ, 2 danh sách, 14 khoảng thời gian theo ngày
  * Lưu trữ dữ liệu lịch sử tiêu điện trong 48 tháng
• Độ chính xác:
  * Năng lượng hoạt động (kWh): Cấp 0.5S
  * Năng lượng phản kháng (kVarh): Cấp 2
• Hiển thị: Màn hình LCD 8 chữ số
• Truyền thông: RS485 Modbus-RTU; cổng hồng ngoại
• Cổng mở rộng kết nối mô đun: RJ45, tương thích AWT100, MTL, MK
• Tích hợp 1 đầu ra chuyển mạch, 1 đầu vào bộ ghép quang
• Tích hợp DI/DO cho chức năng cảnh báo và điều khiển từ xa
• Tùy chọn: Hỗ trợ đo nhiệt độ qua cảm biến NTC
• Nhiệt độ hoạt động: -25ºC ~ 55ºC
• Nhiệt độ lưu trữ: -40C ~ 70ºC
• Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ, không có khí ăn mòn
• Độ cao lắp đặt: ≤ 2500m
• Lắp đặt: Gắn trên thanh ray DIN 350mm
• Kích thước sản phẩm: 126 x 70 x 88 (mm)
• Trọng lượng: ~ 0.3Kg

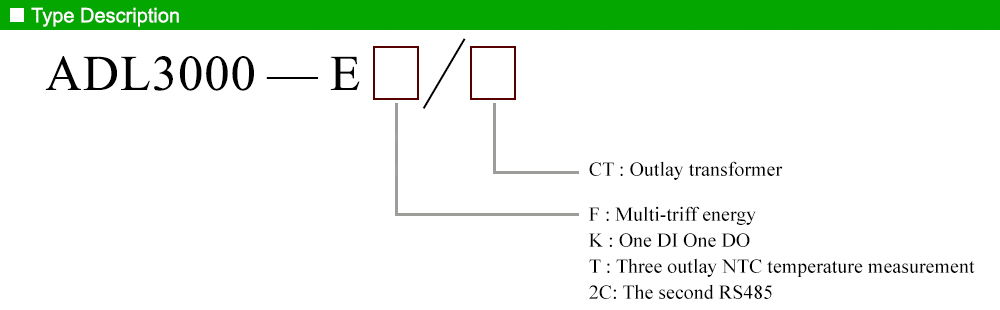

Cách tra mã: Acrel ADL3000-E

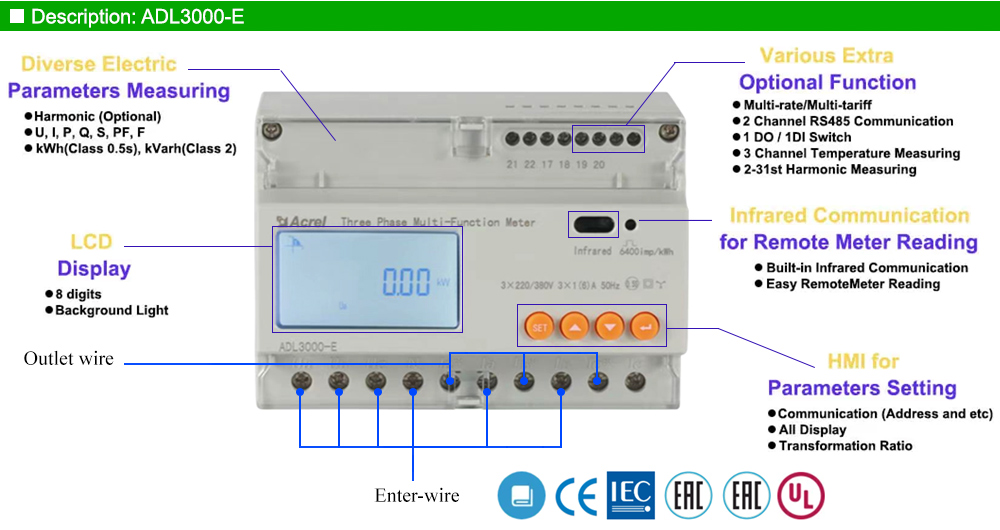

Mô tả: Acrel ADL3000-E

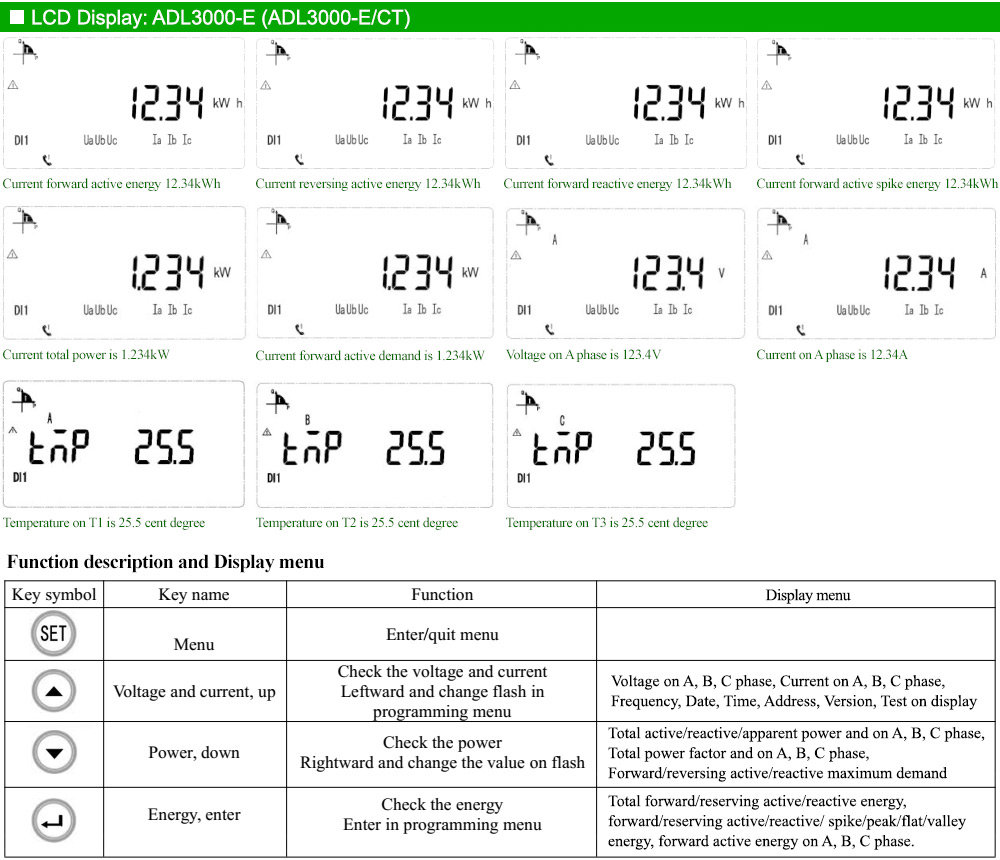

Màn hình hiển thị: Acrel ADL3000-E

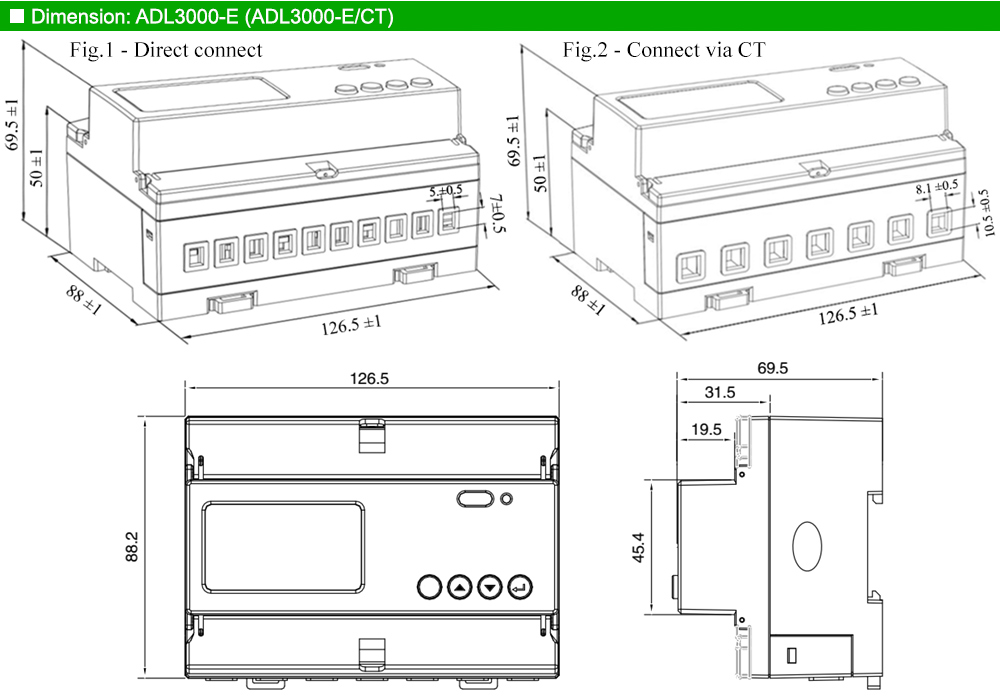

Kích thước: Acrel ADL3000-E

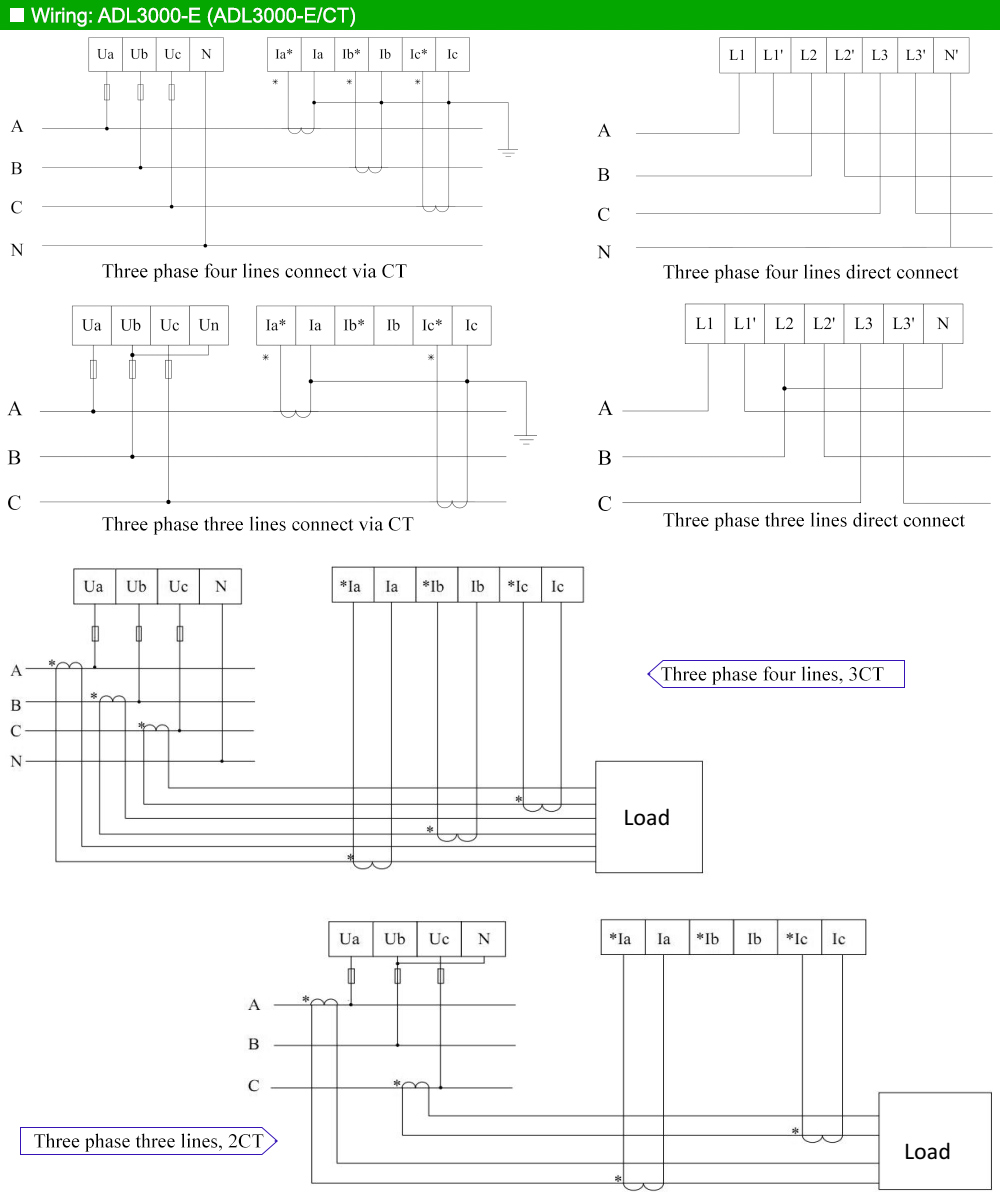

Sơ đồ đi dây: Acrel ADL3000-E

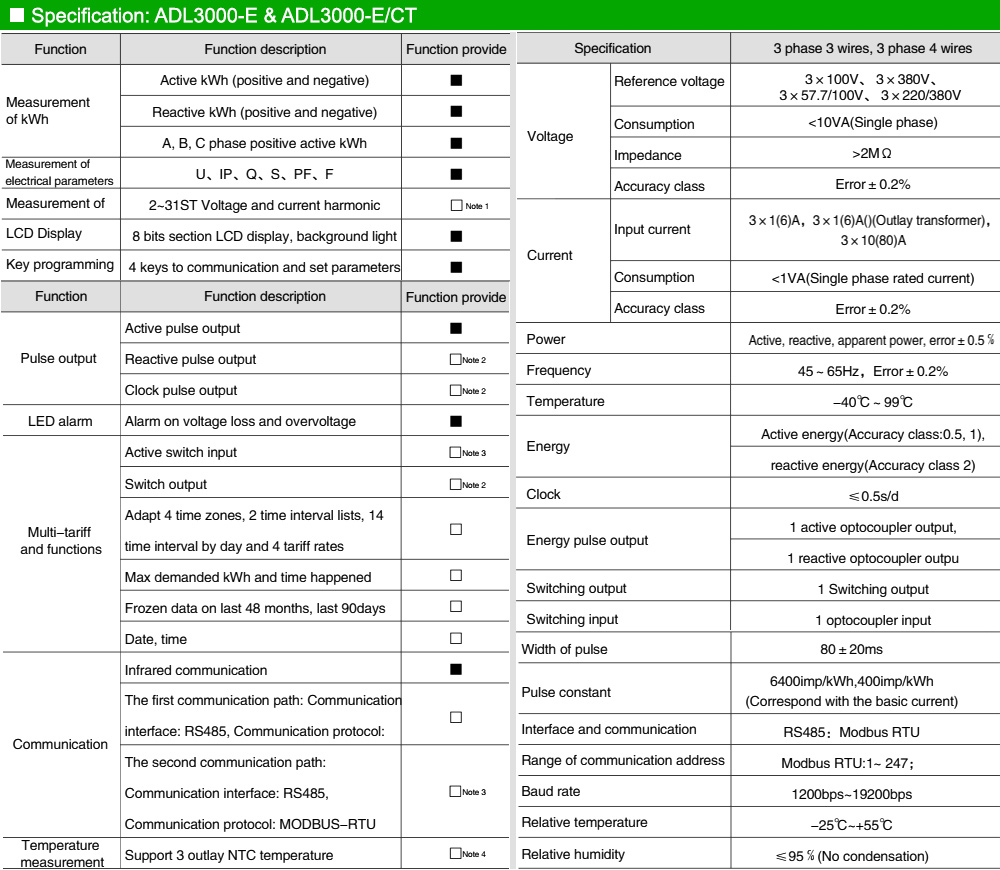

Thông số kỹ thuật: Acrel ADL3000-E

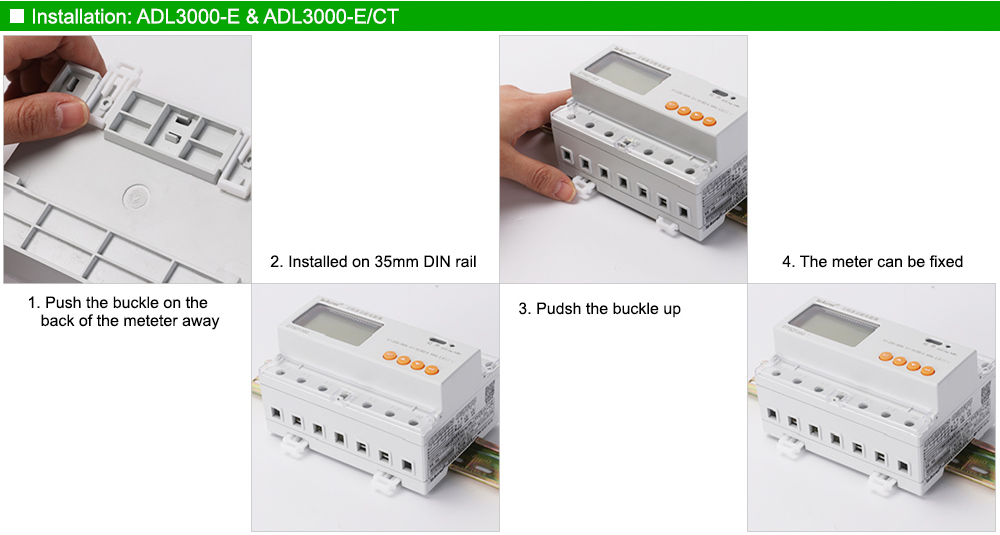

Lắp đặt: Acrel ADL3000-E

Mô hình kết nối: Acrel ADL3000-E

Tải tài liệu kỹ thuật Acrel ADL3000-E
