ACB ABB Emax2 1SDA073915R1 : Máy cắt không khí ABB 3P 4000A 66kA E4.2N

ACB 4000A 3P

• Máy cắt không khí ABB SACE Emax2 - E4.2 W FP Iu=4000 or V version 3p HR HR
• Mã sản phẩm : 1SDA073915R1
• Loại sản phẩm : E4.2N

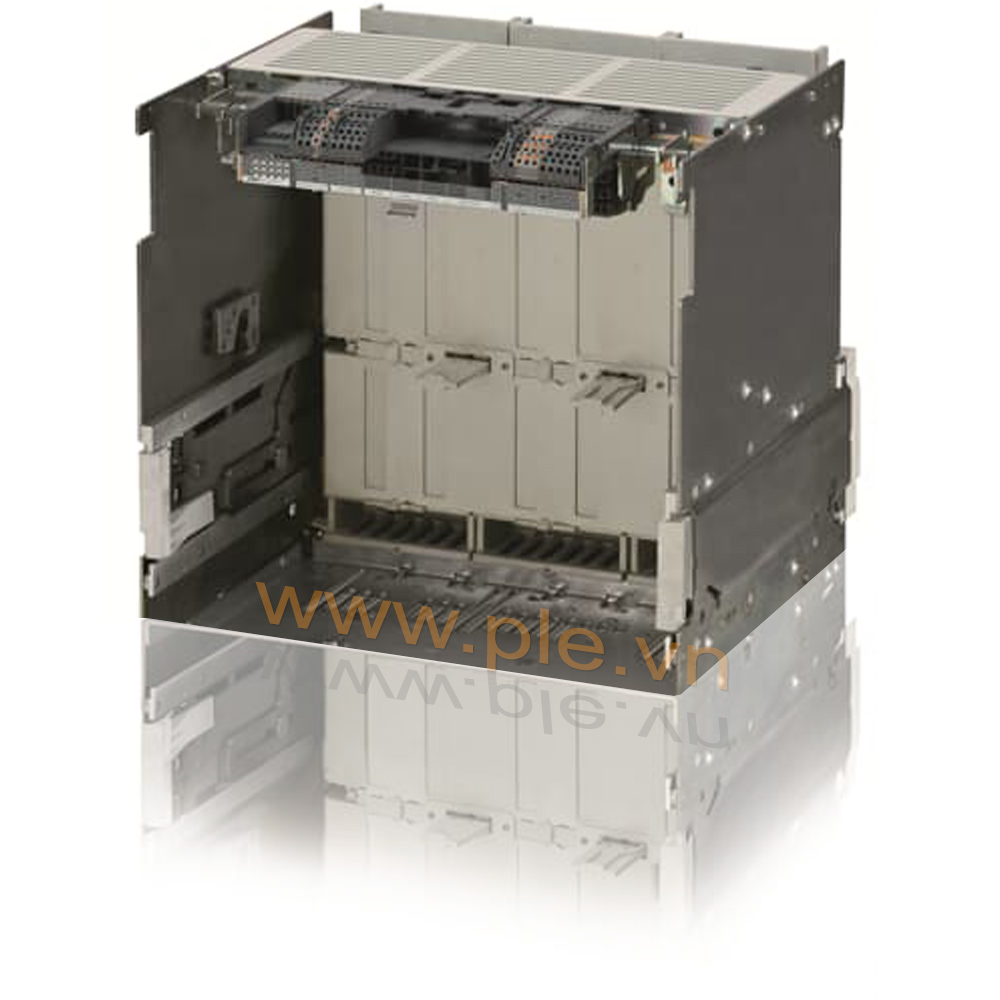

• Dạng gắn kết : kiểu di động, Khung đế phần cố định
• Số cực : 3 pha
• Khả năng cắt dòng ngắn mạch (Icu) : 66kA
• Điện áp làm việc định mức (Ue) : 690V AC ; Ics=100%Icu ; Icw=1s
• Điện áp định mức (In) : 4000A
• Kích thước : 425 x 425 x 383 (mm)
• Trọng lượng : 50 kg
• Kiểm soát bảo vệ quá tải và ngắn mạch với Trip điện tử 0.4 - 1 In
• Bảo vệ theo nguyên lý từ nhiệt, được nhiệt đới hóa, dễ dàng lắp đặt.

Phụ kiện đầy đủ của ACB Emax2 bao gồm:

• Cuộn shunt ngắt YO ; Cuộn shunt đóng YC ; Cuộn bảo vệ điện áp thấp YU
• Động cơ điều khiển tự động đóng lò xo - M
• Bộ hiển thị trạng thái đóng / cắt của ACB
• Bộ tín hiệu hiển thị vị trí ACB loại kéo ra được : đấu nối / kiểm tra cách điện / cách ly
• Tiếp điểm phụ,Cầu đấu cho tiếp điểm phụ.
• Biến dòng dùng cho cực trung tính độc lập.
• Bộ Khóa ở vị trí mở ; Module nguồn, Module truyền thông
• Các phụ kiện liên động của ACB sử dụng cho từ 1 đến 3 ACB

Cấu tạo ACB SACE Emax2 - 1SDA073915R1 : E4.2 W FP Iu=4000 or V version 3p HR HR

Kích thước ACB SACE Emax2 - 1SDA073915R1 : E4.2 W FP Iu=4000 or V version 3p HR HR

Thông số kỹ thuật ACB SACE Emax2 - 1SDA073915R1 : E4.2 W FP Iu=4000 or V version 3p HR HR

Download Tài liệu kỹ thuật ACB SACE Emax2 - 1SDA073915R1 : E4.2 W FP Iu=4000 or V version 3p HR HR
