ACB ABB Emax2 1SDA073917R1 : Máy cắt không khí ABB 3P 5000A 100kA E6.2H

In

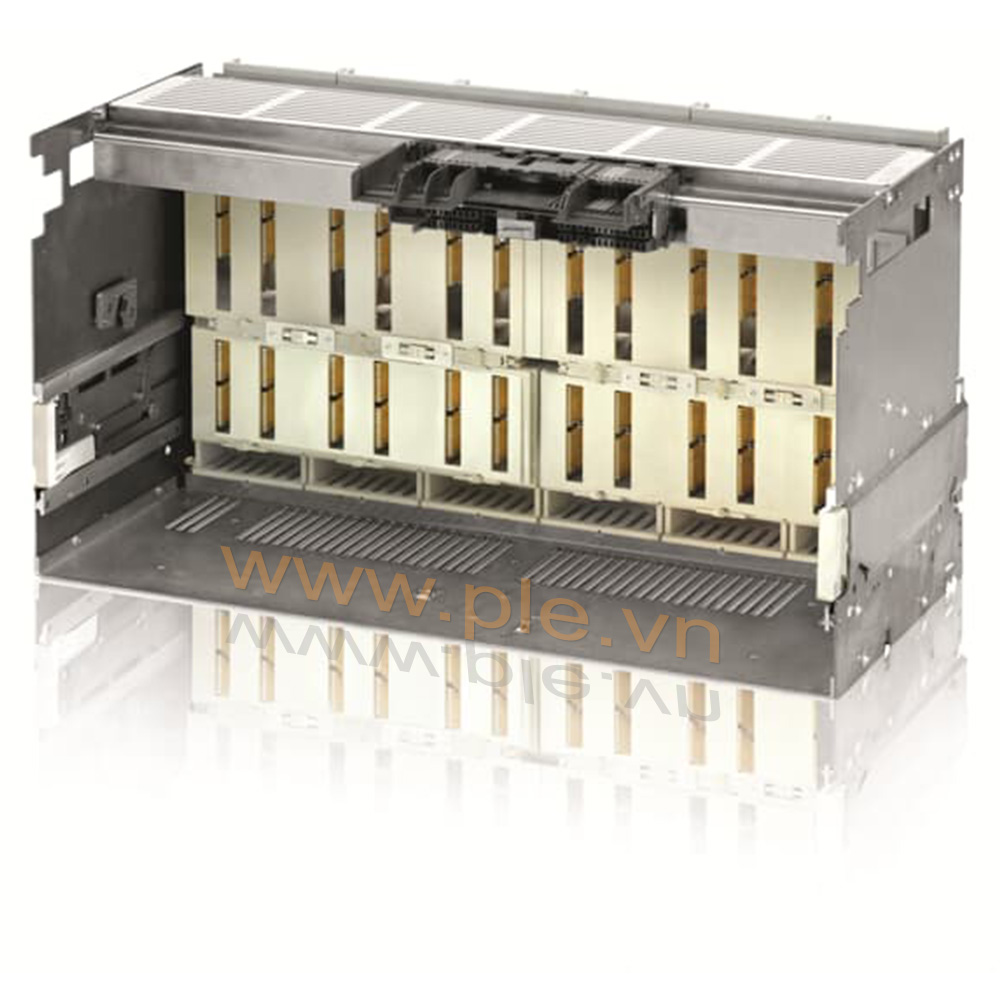

- Máy cắt không khí ABB SACE Emax2 - 1SDA073917R1- Loại E6.2H, kiểu di động, 3 pha 5000A Khung đế phần cố định.
- Kiểm soát bảo vệ quá tải và ngắn mạch với trip điện tử 0.4 - 1 In.
- Đã được nhiệt đới hóa, dễ dàng lắp đặt.
- Ứng dụng trong mạng lưới điện công nghiệp.
- Thiết bị điện xuất xứ Italy.
- Phụ kiện kèm theo : Cuộn ngắt, cuộn bảo vệ, miếng đệm.
Máy cắt không khí ACB ABB Emax2 1SDA073917R1 3P 5000A 100kA IuMáy cắt không khí ACB ABB Emax2 1SDA073917R1 3P 5000A 100kA Iu
Giá bán 66,348,000 ₫
Mô tả

ACB 5000A 3P

  • Máy cắt không khí ABB SACE Emax2 - E6.2 W FP Iu=5000 3p HR HR
  • Mã sản phẩm : 1SDA073917R1
  • Loại sản phẩm : E6.2H
  • Dạng gắn kết : kiểu di động, Khung đế phần cố định
  • Số cực : 3 pha
  • Khả năng cắt dòng ngắn mạch (Icu) : 100kA
  • Điện áp làm việc định mức (Ue) : 690V AC ; Ics=100%Icu ; Icw=1s
  • Điện áp định mức (In) : 5000A
  • Kích thước : 803 x 425 x 383 (mm)
  • Trọng lượng : 87 kg
  • Kiểm soát bảo vệ quá tải và ngắn mạch với Trip điện tử 0.4 - 1 In
  • Bảo vệ theo nguyên lý từ nhiệt, được nhiệt đới hóa, dễ dàng lắp đặt.

Phụ kiện đầy đủ của ACB Emax2 bao gồm:

  • Cuộn shunt ngắt YO ; Cuộn shunt đóng YC ; Cuộn bảo vệ điện áp thấp YU
  • Động cơ điều khiển tự động đóng lò xo - M
  • Bộ hiển thị trạng thái đóng / cắt của ACB
  • Bộ tín hiệu hiển thị vị trí ACB loại kéo ra được : đấu nối / kiểm tra cách điện / cách ly
  • Tiếp điểm phụ,Cầu đấu cho tiếp điểm phụ.
  • Biến dòng dùng cho cực trung tính độc lập.
  • Bộ Khóa ở vị trí mở ; Module nguồn, Module truyền thông
  • Các phụ kiện liên động của ACB sử dụng cho từ 1 đến 3 ACB

Cấu tạo ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR

Cấu tạo ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR Cấu tạo ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR Cấu tạo ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR

Kích thước ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR

Kích thước ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR Kích thước ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR

Thông số kỹ thuật ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR

Thông số kỹ thuật ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR Thông số kỹ thuật ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR

Download Tài liệu kỹ thuật ACB SACE Emax2 - 1SDA073917R1 : E6.2 W FP Iu=5000 3p HR HR
