ACB Schneider MTZ340H12.0X4PMF
Dòng MasterPact MTZ3, kiểu H1, loại cố định
Máy cắt không khí ACB Schneider MasterPact MTZ340H12.0X4PMF 4P 4000A 150kA loại cố định MasterPact MTZ3
ACB Schneider MTZ340H12.0X4PMF
- Thương hiệu Schneider - Tiêu chuẩn IEC 60947-2
- Dòng MasterPact MTZ3, kiểu H1, loại cố định, dùng Trip Micrologic, vận hành bằng tay
- Sản phẩm này được phát triển để thay thế dòng NT & NW, dải dòng rộng 630A~6300A
- Đáp ứng yêu cầu cao về an toàn, đo lường, kết nối số và quản lý năng lượng
- Bảo vệ quá dòng & ngắn mạch độc lập với nguồn ngoài, bảo vệ chính xác, khả năng cắt cao
- Chỉ thị trạng thái rõ ràng, hỗ trợ đo lường (I, U, P, W...) và kết nối số
- Phù hợp cho hệ thống phân phối điện hạ thế công suất lớn, yêu cầu độ tin cậy cao
- Dùng cho tủ MSD / MDB, khu công nghiệp, cao ốc, sân bay, hạ tầng CNTT...
Thông số kỹ thuật:
- Dạng gắn kết: kiểu H1, loại cố định
- Điện áp định mức (Ue): 690V, 50/60Hz
- Điện áp xung định mức (Uimp): 12kV
- Ics=100%Icu ; Ics=Icw=@1s
- Số sực: 4P
- Định mức dòng vào (In): 4000A
- Dòng cắt ngắn mạch (Icu): 100kA
- Kích thước: 352 x 997 x 300 (mm)
- Trọng lượng: 160Kg
Thiết bị điện cơ bản bao gồm:
- Bộ ngắt mạch cơ bản
- Bộ đấu nối phía sau, nằm ngang ( trên/dưới )
- Micrologic 2.0X
- Mô đun kỹ thuật số phần mềm kết nối không dây với smartphone
- 4 tiếp điểm báo trạng thái
- 1 tiếp điểm báo sự cố

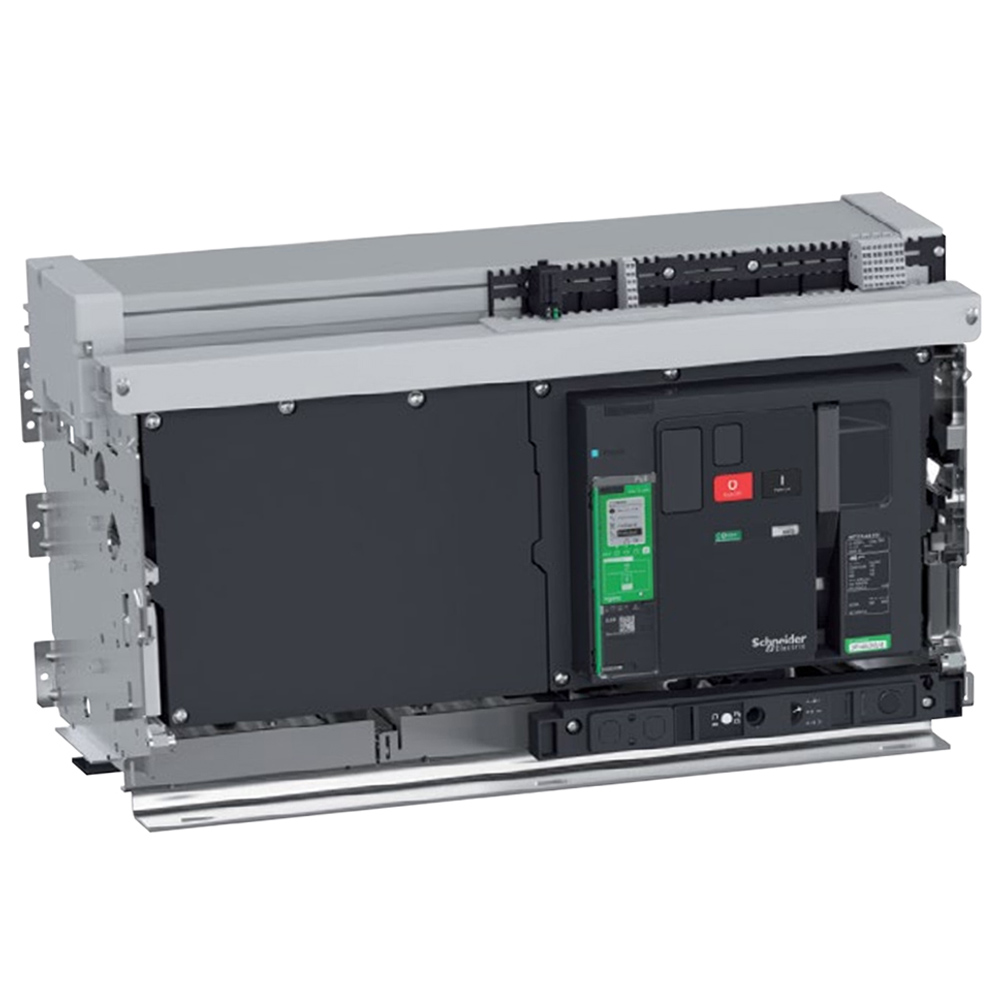

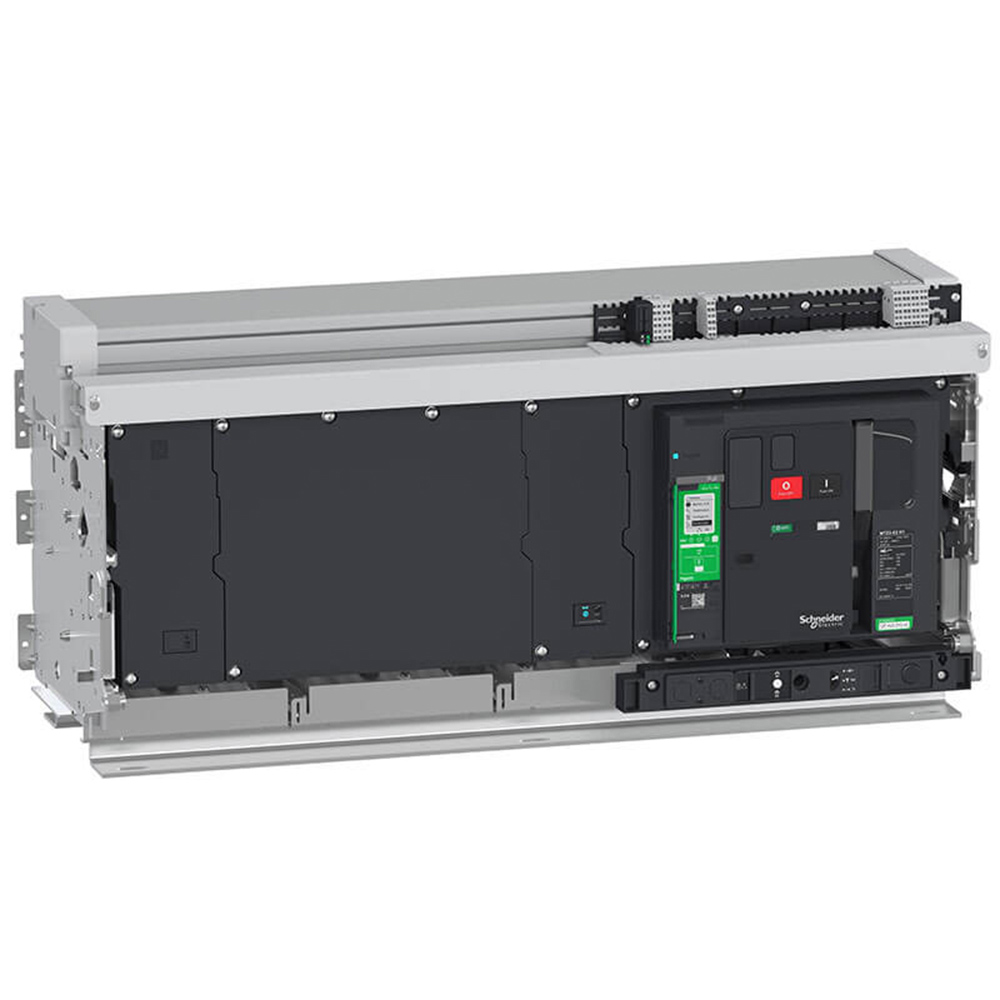

Cấu tạo ACB MTZ340H12.0X4PMF

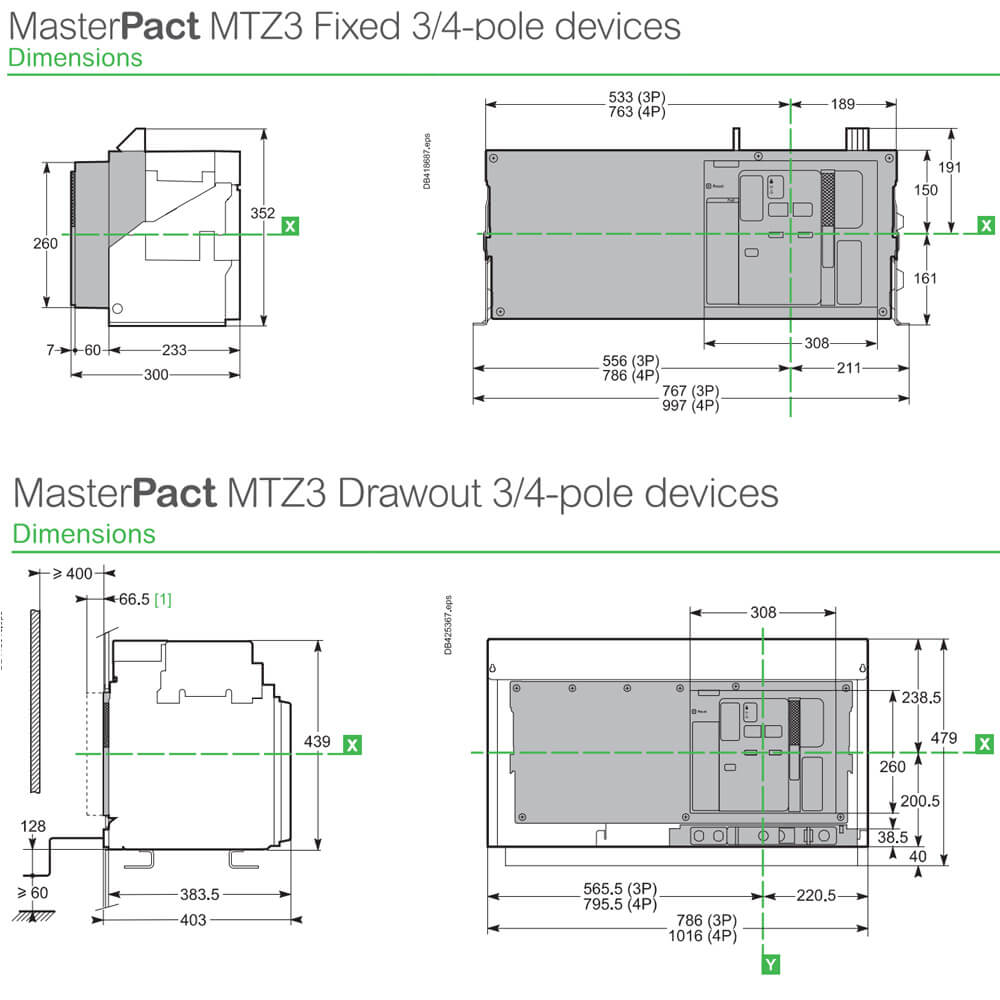

Kích thước ACB MTZ340H12.0X4PMF
Thông số kỹ thuật ACB MTZ340H12.0X4PMF
Tải tài liệu kỹ thuật ACB MTZ340H12.0X4PMF
