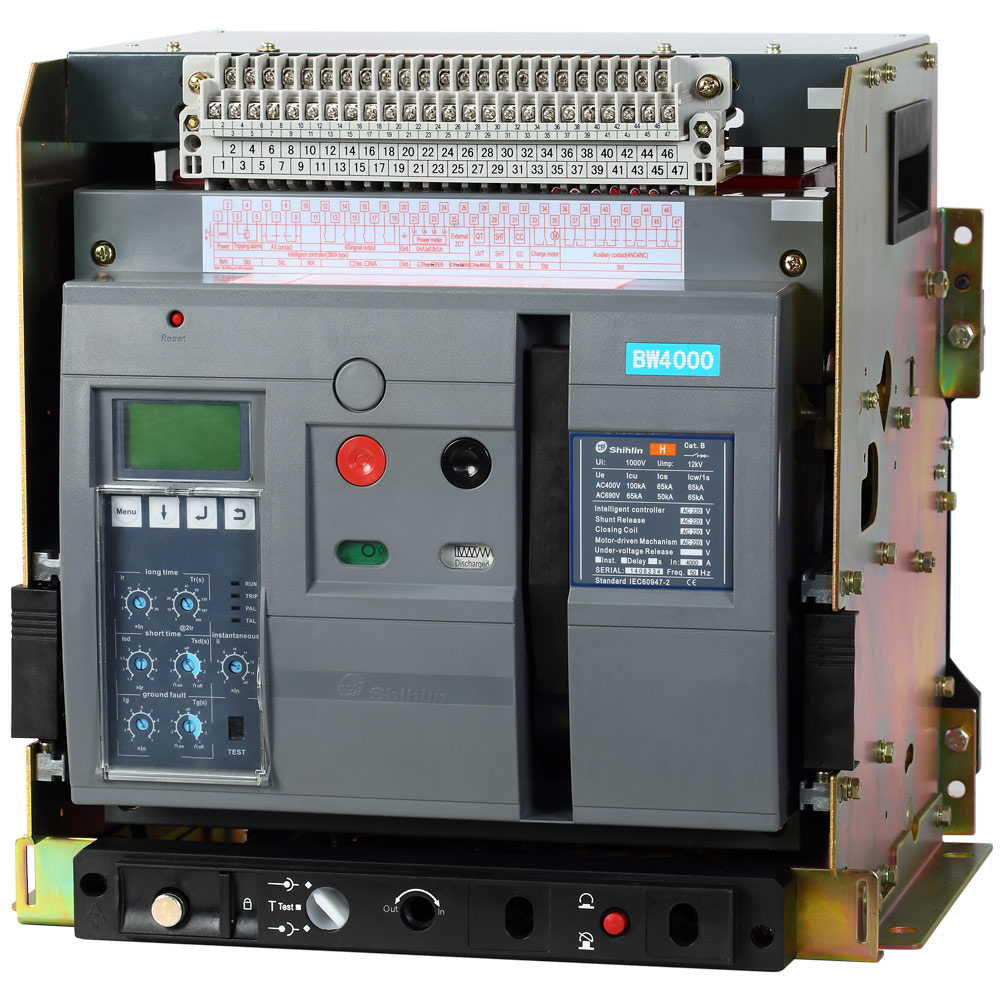

ACB Shihlin BW 4000-HN 3P 4000A drawout
☼ Mô tả đặc trưng :
• Thiết bị dùng để đóng cắt, bảo vệ quá tải và ngắn mạch
• Thiết kế khung chắc chắn, kiểu lắp di động, có thể kéo ra
• Được chế tạo trên dây chuyền máy móc hiện đại
• Chế độ hoạt động bằng điện hoặc thủ công, khả năng cắt cao
• Không có khoảng cách phóng điện, độ bảo mật cao
• Trang bị bộ điều khiển thông minh và truyền thông mạng
• 5 đường cong kích hoạt khác nhau cho sự bảo vệ khác nhau
• Khả năng xử lý sự cố nhanh chóng, vận hành ổn định, hiệu quả
☼ Tiêu chuẩn :
• Tiêu chuẩn CNS14816-2 ( IEC60947-2 )
• Thương hiệu Shihlin ( xuất xứ Đài Loan )
( * Lưu ý : Sản phẩm đã bao gồm MD, CC, SHT, AX5C )
ACB Shihlin BW 4000-HN 3P 4000A Draw-OutACB Shihlin BW 4000-HN 3P 4000A Draw-Out
Giá bán 121,550,000 ₫
Shihlin
Mô tả ACB BW 4000-HN 3P 4000A
  • Kích thước khung : 4000AF
  • Kiểu lắp đặt : di động, kéo ra
  • Độ cao cho phép : ≤ 2000 mét
  • Số cực : 3P
  • Định mức dòng : 4000A
  • Tần số hoạt động : 50/60Hz
  • Điện áp định mức (Ue) : AC690V
  • Điện áp cách điện định mức (Ui) : AC1000V
  • Điện áp xung định mức : 12kV
  • Dòng ngắt (Icu) : 100kA
  • Ics = 100% Icu
  • Biên nhiệt : -10ºC ~ +40ºC
  • Độ ô nhiễm : Mức 3
  • Tuổi thọ thiết bị :
    * Độ bền cơ khí 20.000 chu kỳ ( có bảo trì )
    * Độ bền cơ khí 10.000 chu kỳ ( không bảo trì )
    * Độ bền điện 12.000 chu kỳ ( có bảo trì )
    * Độ bền điện 6.000 chu kỳ ( không bảo trì )
  • Chế độ bảo vệ :
    * Bảo vệ quá tải kéo dài
    * Bảo vệ ngắn mạch kéo dài
    * Bảo vệ ngắn mạch tức thì
    * Bảo vệ rò điện đất không đối xứng
    * Bảo vệ mất pha
    * Bảo vệ giám sát tải (cho bộ điều khiển XSIC-P)
  • Kích thước sản phẩm : 430 x 465 x 466 (mm)
  • Trọng lượng : 107,35 Kg
  • Phụ kiện cho ACB :
  • * Mô tơ nạp lò xo - MD ( Motor charging device )
  • * Cuộn đóng - CC ( Closing Coil )
  • * Cuộn ngắt - SHT ( Shunt Trip Device )
  • * Tiếp điểm phụ - AX5C ( Auxiliary switch )
  • * Cuộn bảo vệ thấp áp - UVT ( Under Voltage Trip Device )
  • * Khóa liên động cơ học - MI ( Mechanical Interlock )

Cách tra mã sản phẩm : BW 4000-HN 3P 4000A

Cách tra mã sản phẩm : BW 4000-HN 3P 4000A

Cấu tạo thiết bị : BW 4000-HN 3P 4000A

Cấu tạo thiết bị : BW 4000-HN 3P 4000A

Thông số kỹ thuật : BW 4000-HN 3P 4000A

Thông số kỹ thuật : BW 4000-HN 3P 4000A

Đấu dây bộ điều khiển và ngắt mạch : BW 4000-HN 3P 4000A

Đấu dây bộ điều khiển và ngắt mạch : BW 4000-HN 3P 4000A

Kích thước : BW 4000-HN 3P 4000A

Kích thước : BW 4000-HN 3P 4000A

Tải tài liệu : ACB Shihlin và Phụ kiện
