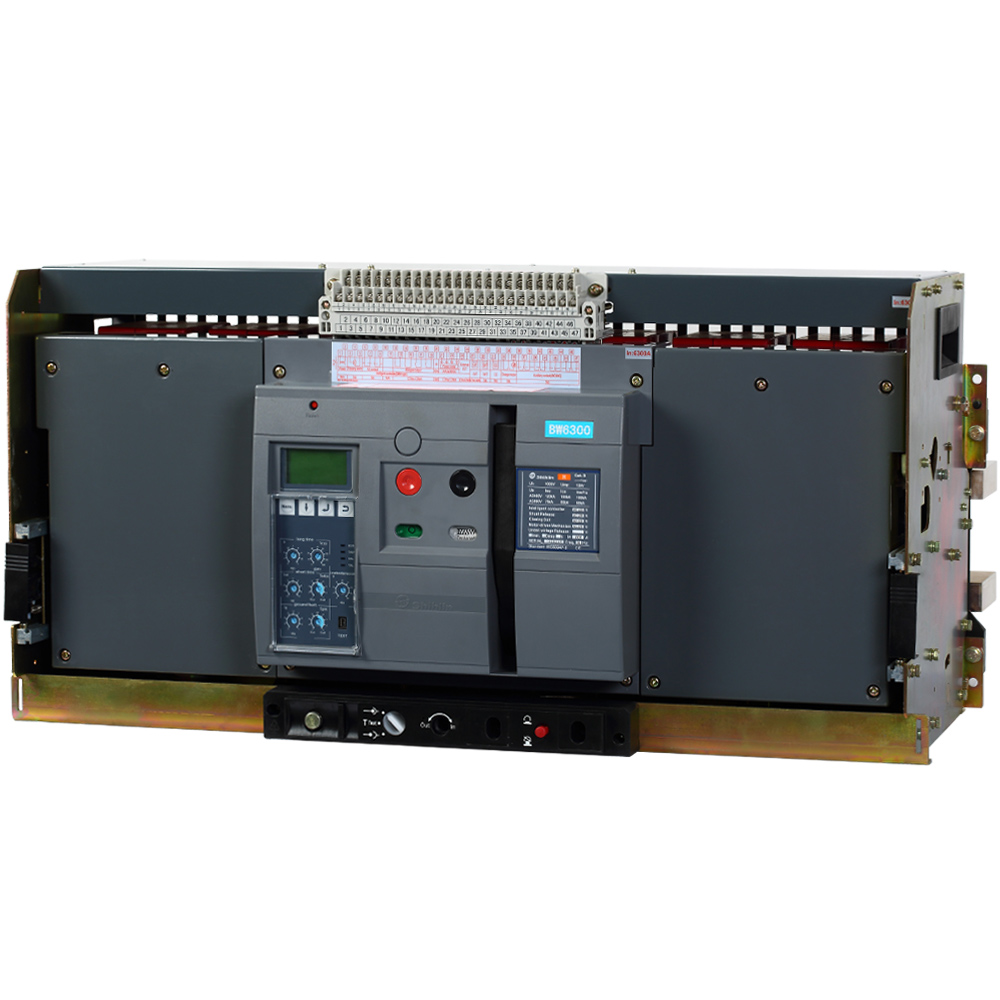

ACB Shihlin BW 6300-HS 4P 5000A drawout
ACB Shihlin BW 6300-HS 4P 5000A drawout
☼ Mô tả đặc trưng :
• Thiết bị dùng để đóng cắt, bảo vệ quá tải và ngắn mạch
• Thiết kế khung chắc chắn, kiểu lắp di động, có thể kéo ra
• Được chế tạo trên dây chuyền máy móc hiện đại
• Chế độ hoạt động bằng điện hoặc thủ công, khả năng cắt cao
• Không có khoảng cách phóng điện, độ bảo mật cao
• Trang bị bộ điều khiển thông minh và truyền thông mạng
• 5 đường cong kích hoạt khác nhau cho sự bảo vệ khác nhau
• Khả năng xử lý sự cố nhanh chóng, vận hành ổn định, hiệu quả
☼ Tiêu chuẩn :
• Tiêu chuẩn CNS14816-2 ( IEC60947-2 )
• Thương hiệu Shihlin ( xuất xứ Đài Loan )
( * Lưu ý : Sản phẩm đã bao gồm MD, CC, SHT, AX5C )
☼ Mô tả đặc trưng :
• Thiết bị dùng để đóng cắt, bảo vệ quá tải và ngắn mạch
• Thiết kế khung chắc chắn, kiểu lắp di động, có thể kéo ra
• Được chế tạo trên dây chuyền máy móc hiện đại
• Chế độ hoạt động bằng điện hoặc thủ công, khả năng cắt cao
• Không có khoảng cách phóng điện, độ bảo mật cao
• Trang bị bộ điều khiển thông minh và truyền thông mạng
• 5 đường cong kích hoạt khác nhau cho sự bảo vệ khác nhau
• Khả năng xử lý sự cố nhanh chóng, vận hành ổn định, hiệu quả
☼ Tiêu chuẩn :
• Tiêu chuẩn CNS14816-2 ( IEC60947-2 )
• Thương hiệu Shihlin ( xuất xứ Đài Loan )
( * Lưu ý : Sản phẩm đã bao gồm MD, CC, SHT, AX5C )
ACB Shihlin BW 6300-HS 4P 5000A Draw-Out
Mô tả
ACB BW 6300-HS 4P 5000A
- Kích thước khung : 5000AF
- Kiểu lắp đặt : di động, kéo ra
- Độ cao cho phép : ≤ 2000 mét
- Số cực : 4P
- Định mức dòng : 5000A
- Tần số hoạt động : 50/60Hz
- Điện áp định mức (Ue) : AC690V
- Điện áp cách điện định mức (Ui) : AC1000V
- Điện áp xung định mức : 12kV
- Dòng ngắt (Icu) : 120/100kA
- Ics = 100% Icu
- Biên nhiệt : -10ºC ~ +40ºC
- Độ ô nhiễm : Mức 3
- Tuổi thọ thiết bị :
* Độ bền cơ khí 10.000 chu kỳ ( có bảo trì )
* Độ bền cơ khí 2.500 chu kỳ ( không bảo trì )
* Độ bền điện 2.000 chu kỳ ( có bảo trì )
* Độ bền điện 500 chu kỳ ( không bảo trì ) - Chế độ bảo vệ :
* Bảo vệ quá tải kéo dài
* Bảo vệ ngắn mạch kéo dài
* Bảo vệ ngắn mạch tức thì
* Bảo vệ rò điện đất không đối xứng
* Bảo vệ mất pha
* Bảo vệ giám sát tải (cho bộ điều khiển XSIC-P) - Kích thước sản phẩm : 435 x 956 x 492 (mm)
- Trọng lượng : 230 Kg
- Phụ kiện cho ACB :
- * Mô tơ nạp lò xo - MD ( Motor charging device )
- * Cuộn đóng - CC ( Closing Coil )
- * Cuộn ngắt - SHT ( Shunt Trip Device )
- * Tiếp điểm phụ - AX5C ( Auxiliary switch )
- * Cuộn bảo vệ thấp áp - UVT ( Under Voltage Trip Device )
- * Khóa liên động cơ học - MI ( Mechanical Interlock )
Cách tra mã sản phẩm : BW 6300-HS 4P 5000A
Cấu tạo thiết bị : BW 6300-HS 4P 5000A
Thông số kỹ thuật : BW 6300-HS 4P 5000A
Đấu dây bộ điều khiển và ngắt mạch : BW 6300-HS 4P 5000A
Kích thước : BW 6300-HS 4P 5000A
Tải tài liệu : ACB Shihlin và Phụ kiện
