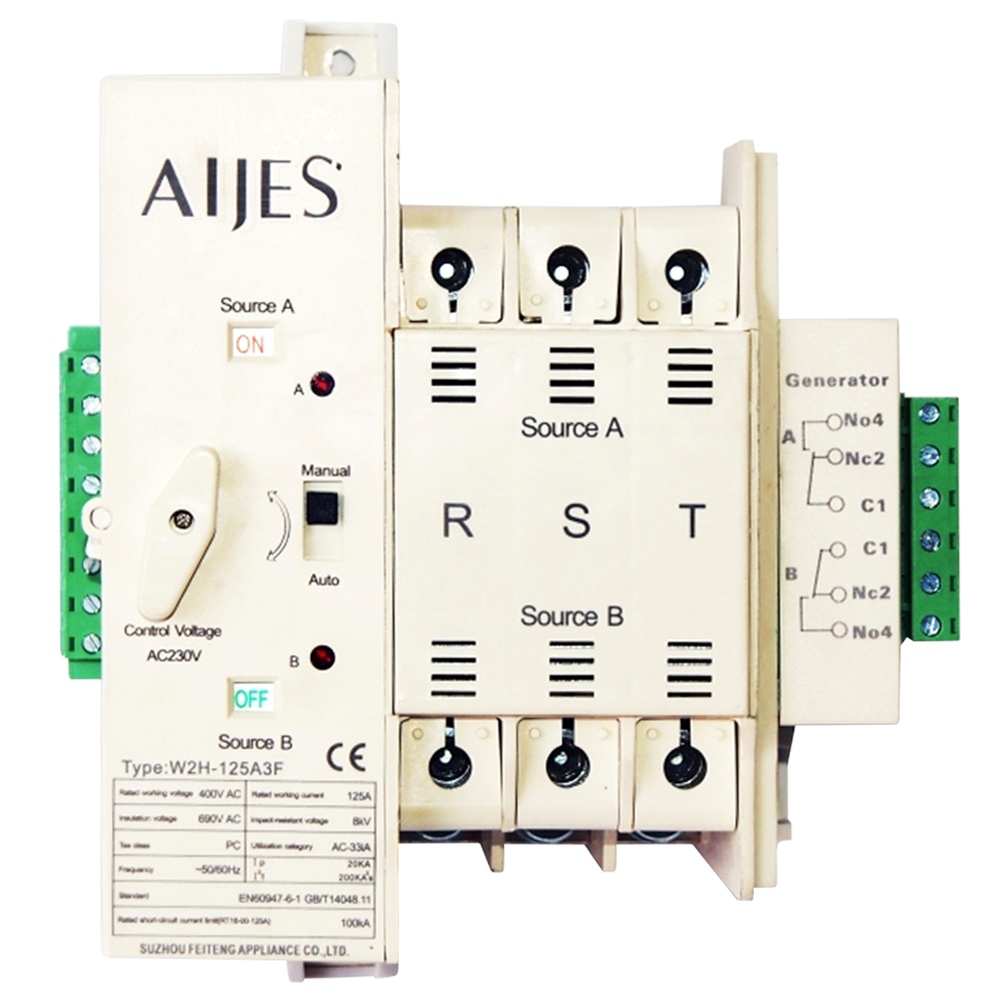

AIJES W2H-125A-3F : Bộ chuyển nguồn đôi tự động 3P 125A

In
AIJES W2H-125A-3F : Bộ chuyển nguồn đôi tự động 3P 125A
– Thiết kế đơn giản với cấu trúc bên ngoài nhỏ gọn
– Chức năng chuyển đổi nguồn tữ động an toàn, đáng tin cậy
– Tiếp điểm chính tối ưu, tăng độ bền, không quá nóng, không bị dính tiếp điểm
– Đóng / Cắt tốc độ nhanh giữa 2 nguồn điện chung
– Chuyển đổi qua nguồn điện dự phòng một cách nhanh chóng
– Thời gian trễ có thể thiết lập bởi người sử dụng
– Dễ dàng lắp đặt, vận hành, bảo trì, dễ tìm và xử lý sự cố với thời gian ngắn
– Độ bền cao, được sử dụng rộng rãi cho nhiều công trình khác nhau
• Đạt tiêu chuẩn IEC 60947-6-1; đáp ứng GB14048.II
• Thương hiệu : AIJES ( xuất xứ Đài Loan )
☼ Ứng dụng :
• Chuyển đổi nguồn điện tự động giữa máy phát điện và điện lưới
• ATS cho phép kết hợp bộ hẹn giờ, bộ điều khiển từ xa để vận hành hệ thống
• Sử dụng cho nhà riêng, chung cư, cao ốc văn phòng, bệnh viện ...
• Sử dụng cho các khu công nghiệp, nhà máy, xưởng sản xuất ...
• Dùng cho những nơi có các phụ tải đòi hỏi phải cấp điện liên tục
ATS Aijes W2H-125-3FATS Aijes W2H-125-3F
Giá bán 2,940,000 ₫
Mô tả ATS AIJES W2H-125A-3F
  • Tần số hoạt động : 50/60Hz
  • Điện áp định mức : AC 400V, 50Hz
  • Điện áp cách điện định mức : AC 690V, 50Hz
  • Số cực : 3P
  • Dòng định mức : 125A
  • Định mức dòng ngắn mạch : 100kA
  • Điện áp xung chịu được : 8kV
  • Khả năng chịu dòng ngắn mạch : 10kV
  • Mạch phụ :
    * 2 bộ TRIP riêng biệt, mỗi bộ 2 tiếp điểm chuyển đổi
    * Công suất tiếp điểm : AC 220V/ 16A
  • Độ trễ thời gian :
    * Thời gian chuyển đổi tiếp điểm < 1s
    * Thời gian tác động < 1s
    * Thời gian tác động < 1s
    * Thời gian mất nguồn < 100ms
  • Chu kỳ tần số hoạt động : 120 lần/giờ
  • Tuổi thọ :
    * Độ bền điện : 6.000 lần
    * Độ bền cơ khí : 20.000 lần
  • Điều khiện khí quyển : ≤ 90%
  • Nhiệt độ không khí xung quanh : -5 ~ 40ºC
    ( ≤ 35ºC trong 24 giờ hoạt động )
  • Mức ô nhiễm cho phép : theo qui định 3 BG/T 14048.1
  • Kiểu đấu dây : phía trước
  • Kích thước sản phẩm : 248 x 200 x 112 (mm)
  • Trọng lượng : 1,75 Kg
  • ☼ Lưu ý :
    * Không lắp đặt ở độ cao vượt quá 2000 mét
    * Có thể lắp theo chiều ngang hoặc chiều dọc
    * ATS Aijes thường lắp trong tủ điều khiển hoặc tủ phân phối điện

Cách tra mã ATS AIJES W2H-125A-3F

Cách tra mã ATS AIJES W2H-125A-3F

Mô tả mặt trước ATS AIJES W2H-125A-3F

Mô tả mặt trước ATS AIJES W2H-125A-3F

Kích thước ATS AIJES W2H-125A-3F

Kích thước ATS AIJES W2H-125A-3F

Thông số kỹ thuật ATS AIJES W2H-125A-3F

Thông số kỹ thuật ATS AIJES W2H-125A-3F

Sơ đồ đấu dây ATS AIJES W2H-125A-3F

Sơ đồ đấu dây ATS AIJES W2H-125A-3F

Download Tài liệu kỹ thuật ATS AIJES W2H-125A-3F
