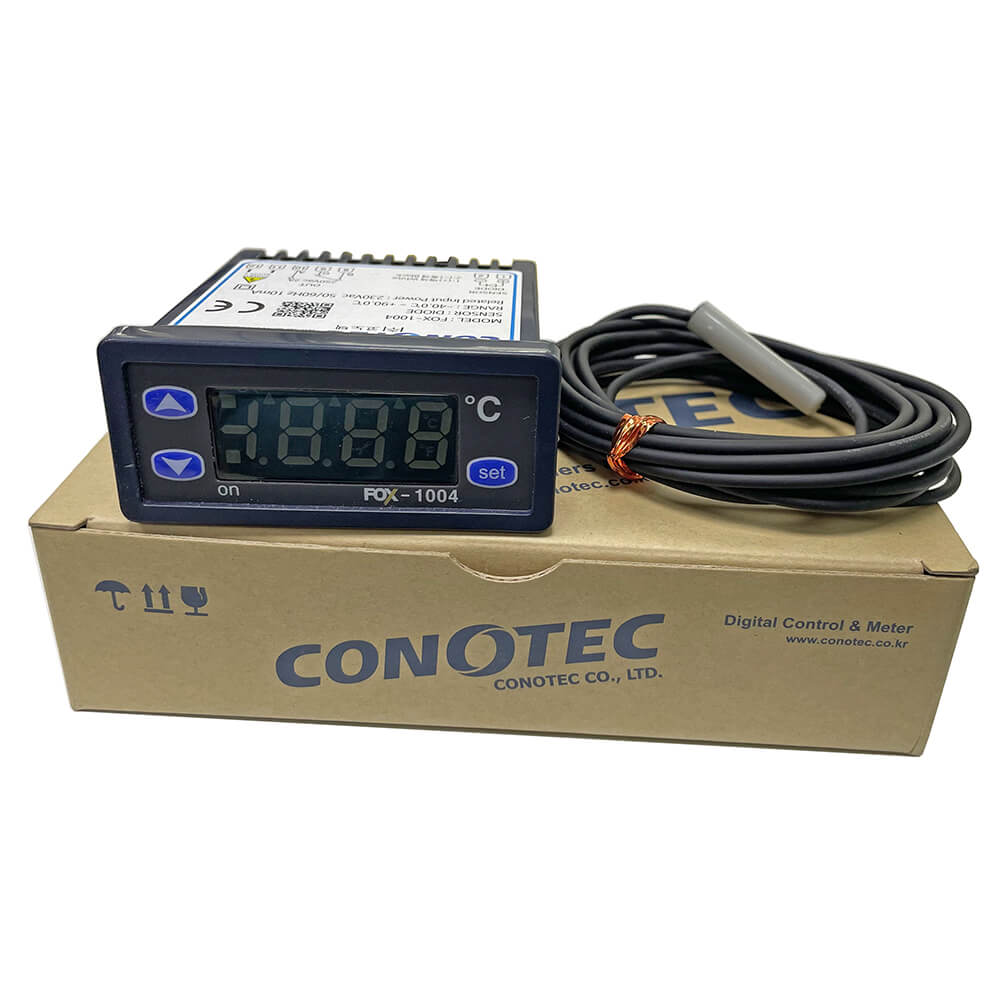

Conotec FOX-1004: Bộ điều khiển nhiệt độ

Conotec FOX-1004 dùng với Cảm biến nhiệt độ Conotec FS-100D

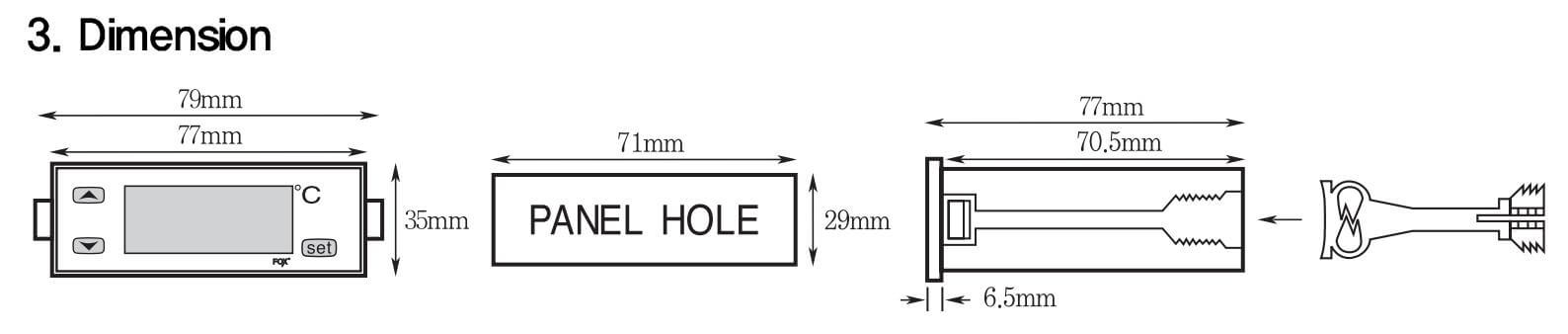

Cấu tạo và Kích thước Conotec FOX-1004: Bộ điều khiển nhiệt độ

Kích thước(mm): 77(W) × 35(H) × 77(D)

Thông số kỹ thuật Conotec FOX-1004: Bộ điều khiển nhiệt độ

• Khoảng nhiệt độ hoạt động: -40.0~90.0℃
• Nhiệt độ hiển thị: -50.0~100.0℃
• Đầu dò (cảm biến): Diode (dây dài : 3M)
• Hiển thị chính xác: ±1% rdg ± 1 digit
• Ngõ ra: 1relay(1C) 250 VAC 2A
• Phương thức điều khiển: ON/OFF
• Kích thước lỗ cắt khi lắp đặt(mm): 71(W) × 29(H)
• Nguồn điện: 230VAC 50/60Hz,{lựa chọn nguồn điện khác: 12V hoặc 24V AC/DC(±10%) }
• Cài đặt chương trình: dùng phím Set/Up/Down
• Môi trường (Nhiệt độ, Độ ẩm): 0~55℃(32~131℉), 35~80%RH
• Trọng lượng (bao gồm cả hộp): 245g

Chức năng của sản phẩm Conotec FOX-1004

• Dùng để điều khiển làm nóng (heating) và làm lạnh (cooling)
• Điều chỉnh thời gian hoãn của ngõ ra / Cân chỉnh nhiệt độ hiện hành

Ứng dụng của Conotec FOX-1004

• Ứng dụng trong công nghiệp: điều khiển thiết bị làm nóng hoặc làm lạnh như lò hơi, máy nén lạnh, …
• Ứng dụng trong chăn nuôi: ấp trứng (gà, vịt, …); sưởi ấm cho gia súc, gia cầm, …

Download Tài liệu kỹ thuật Conotec FOX-1004: Bộ điều khiển nhiệt độ

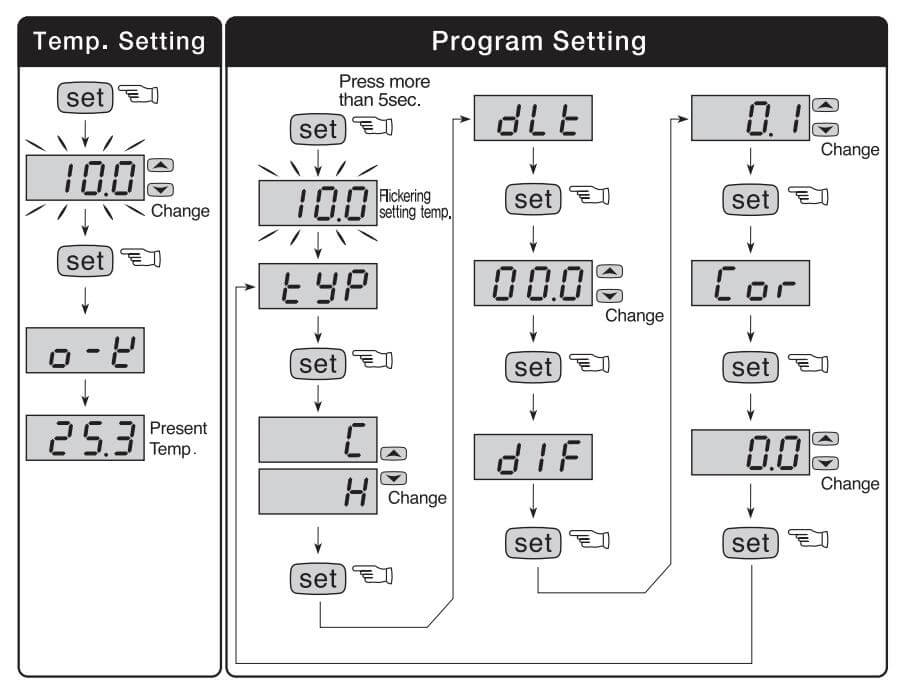

Cách nối dây, cách chỉnh, cài đặt, setup Conotec FOX-1004: Bộ điều khiển nhiệt độ

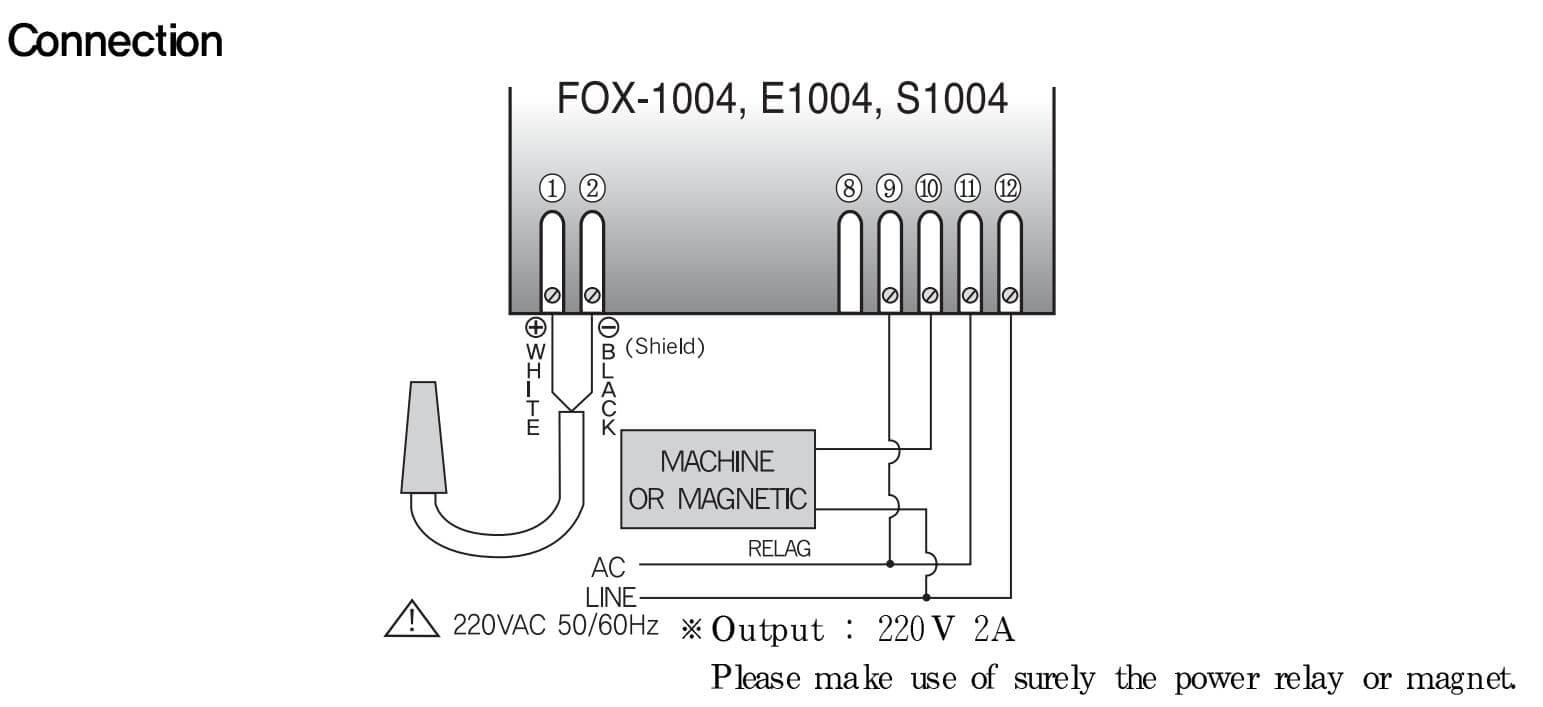

• Hướng dẫn cách đấu nối Conotec FOX-1004
• Cảm biến (đầu dò): Dây + (màu trắng) vào chân số 1; Dây – (màu đen) vào chân số 2
• Nguồn chính: vào chân số 11 và 12
  Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9
• Tải (máy nén, điện trở đố nóng, bóng đèn, quạt, …): vào chân số 10 và 12

Cách chọn mã Conotec FOX-1004: Bộ điều khiển nhiệt độ

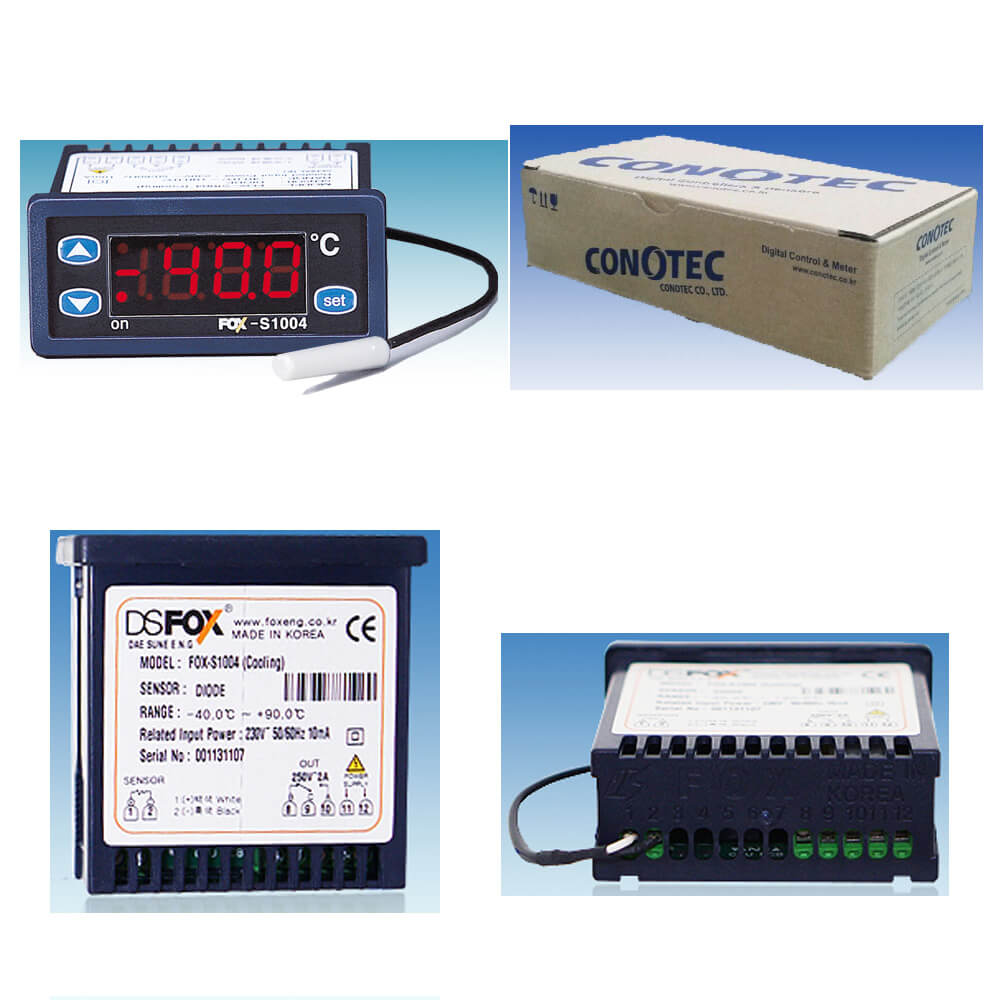

Video Cận cảnh bộ điều khiển nhiệt độ Fox-1004
