PFR60-415-50: Bộ điều khiển tụ bù 6 cấp, điện áp 415V
PFR60-415-50: Bộ điều khiển tụ bù 6 cấp, điện áp 415V

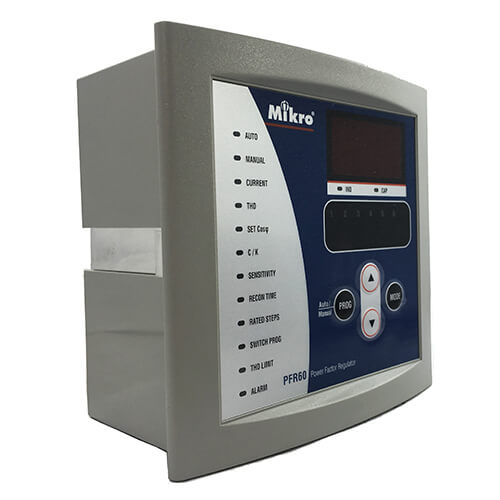

Thông số kỹ thuật của Bộ điều khiển tụ bù 6 cấp Mikro PFR60-415-50
- Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh
- Tự động xác lập hệ số C/K hoặc cài đặt bằng tay
- Tự động điều chỉnh cực tính của biến dòng (CT)
- Thông số hiển thị: Hệ số COSφ ; Dòng thứ cấp; Báo lỗi; Thành phần sóng hài (THD)
- Hiển thị SỐ bằng LED 7 đoạn
- 4 chế độ cài đặt đóng ngắt: Auto / Auto Rotate / 4-quadrant / Manual
- Cấp cuối cùng có thể cài đặt thành tiếp điểm cảnh báo (Alarm) khi có sự cố hoặc tiếp điểm cho quạt (Fan) làm mát
- Bảo vệ và cảnh báo khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số COSφ
- Cài đặt giới hạn sóng hài bậc cao (THD Limit)
- Nguồn điện điều khiển (L-L): 380VAC - 415VAC
- Đáp ứng tiêu chuẩn IEC 61000-6-2, KEMA
Download Tài liệu kỹ thuật Bộ điều khiển tụ bù 6 cấp Mikro PFR60-415-50
Ứng dụng / công dụng của Bộ điều khiển tụ bù 6 cấp Mikro PFR60-415-50
Được dùng nhiều trong các tủ tụ bù
Kích thước của Bộ điều khiển tụ bù 6 cấp Mikro PFR60-415-50
Kích thước (h x w x d): 144 x 144 x 90 mm
Hướng dẫn cài đặt / set up / sơ đồ đấu nối của Bộ điều khiển tụ bù 6 cấp Mikro PFR60-415-50
Download Tài liệu kỹ thuật hướng dẫn cài đặt - đấu nối PFR60-415-50
( * Tên gọi khác : Relay điều khiển tụ bù 8 cấp thông minh ) – Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh. – Màn hình hiển thị Số bằng LED 7 đoạn. – Kiểu Panel mounting gắn mặt tủ – Giao tiếp truyền thông Modbus RS485, NFC. – Tự động xác lập hệ số C/K hoặc cài đặt bằng tay. – Tự động điều chỉnh cực tính của biến dòng (CT). – Thông số hiển thị: Hệ số COSφ; Công suất biểu kiến, phản kháng và tiêu thụ; VAR yêu cầu; Dòng điện và điện áp RMS; Báo lỗi; – Thành phần sóng hài đến bậc 15 (THD); Ghi lại cảnh báo. – Cấp cuối cùng có thể cài đặt thành tiếp điểm cảnh báo (Alarm) khi có sự cố hoặc tiếp điểm cho quạt (Fan) làm mát. – 4 chế độ cài đặt đóng ngắt : Auto / Auto Rotate / 4-quadrant / Manual. – Đo công suất dạng PF hoặc TPF. – Bảo vệ và cảnh báo khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số COSφ; – Cảnh báo lỗi dung lượng tụ; Lỗi bước tụ; Lỗi EFPROM. – Cài đặt giới hạn sóng hài bậc cao: THDI (20% ~ 300%) & THDV (10% ~ 20%). – Đáp ứng tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4 – Thương hiệu Mikro ( xuất xứ : Malaysia )
