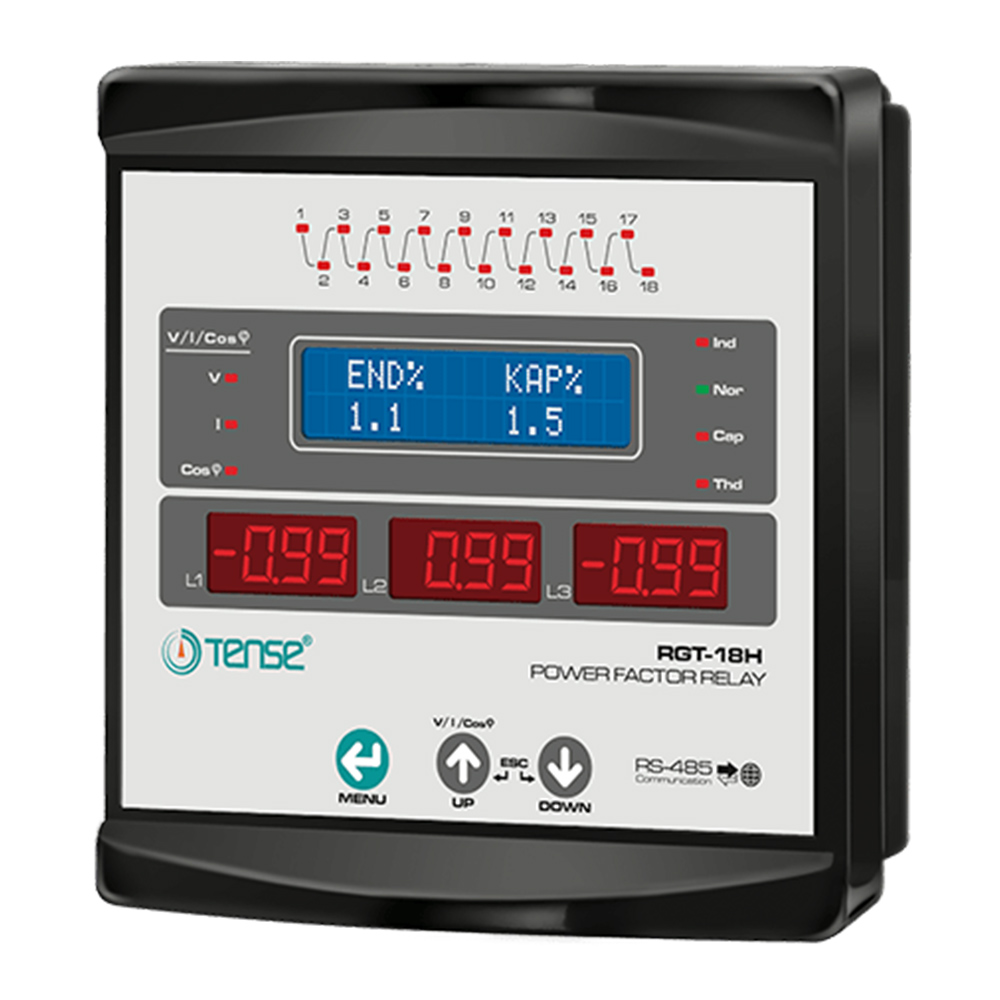

Tense RGT-18H: Bộ điều khiển công suất tụ bù 18 cấp

Bộ điều tụ bù 18 cấp Tense RGT-18H

Download Hướng dẫn sử dụng Bộ điều tụ bù 18 cấp Tense RGT-18H- Tiếng Việt

Download Tài liệu kỹ thuật Bộ điều tụ bù 18 cấp Tense RGT-18H

Thông số kỹ thuật Tense RGT-18H: Bộ điều khiển công suất tụ bù tự động

• Bộ điều khiển công suất tụ bù tự động (Có truyền thông)
• Bù điện cảm và điện dung cho hệ thống.
• Truyền thông RS485
• Tốc độ kết nối: 9600bps
• Hiển thị: LCD 2x16, led 7 thanh 3x4 với chỉ báo dữ liệu và đèn led cảnh báo
• Hiển thị các thông số: công suất hoạt động, công suất phản kháng, hệ số công suất cosφ; lỗi; thành phần hài (THD), dòng điện, điện áp và công suất phản kháng trên mỗi pha.
• Sử dụng vi điều khiển chuyển mạch thông minh.
• Tự động đặt hệ số C / K hoặc cài đặt thủ công.
• Điều chỉnh thời gian tác động hệ thống
• Điều chỉnh thời gian xả tụ
• Khả năng lưu trữ tổng năng lượng hoạt động và phản ứng
• Có thể bù điện cảm và điện dung theo tỷ lệ mong muốn
• Có thể kết nối với tụ điện ba pha, hai pha và một pha
• Có thể cài đặt các giá trị các bậc của tụ bù
• Hiển thị các giá trị của từng bậc trong từng giai đoạn
• Mật khẩu bảo vệ
• Đặt giá trị giai đoạn bằng tay (tụ điện và cuộn kháng).
• Điện áp hoạt động: 160-260V AC
• Tần suất hoạt động: 50 / 60HZ
• Phạm vi đo dòng điện: 5mA
• 5.5A
• Tỉ số biến đổi dòng điện: 5 / 5A
• 10000 / 5A
• Thời gian đáp ứng: 0,4s
• 20s
• Tiếp điểm ngõ ra: 3A/250V AC (chịu tải)
• Số bước: 12 bước (RGT-12H), 18 bước (RGT-18H), 24 bước (RGT-24H)
• Kết nối cách điện : 2.5kV
• Thuộc tính kết nối: Databits: 5, Stopbits: 1, Parity: Không
• Kiểu lắp: Mặt cánh tủ
• Đo độ chính xác:% ± 1

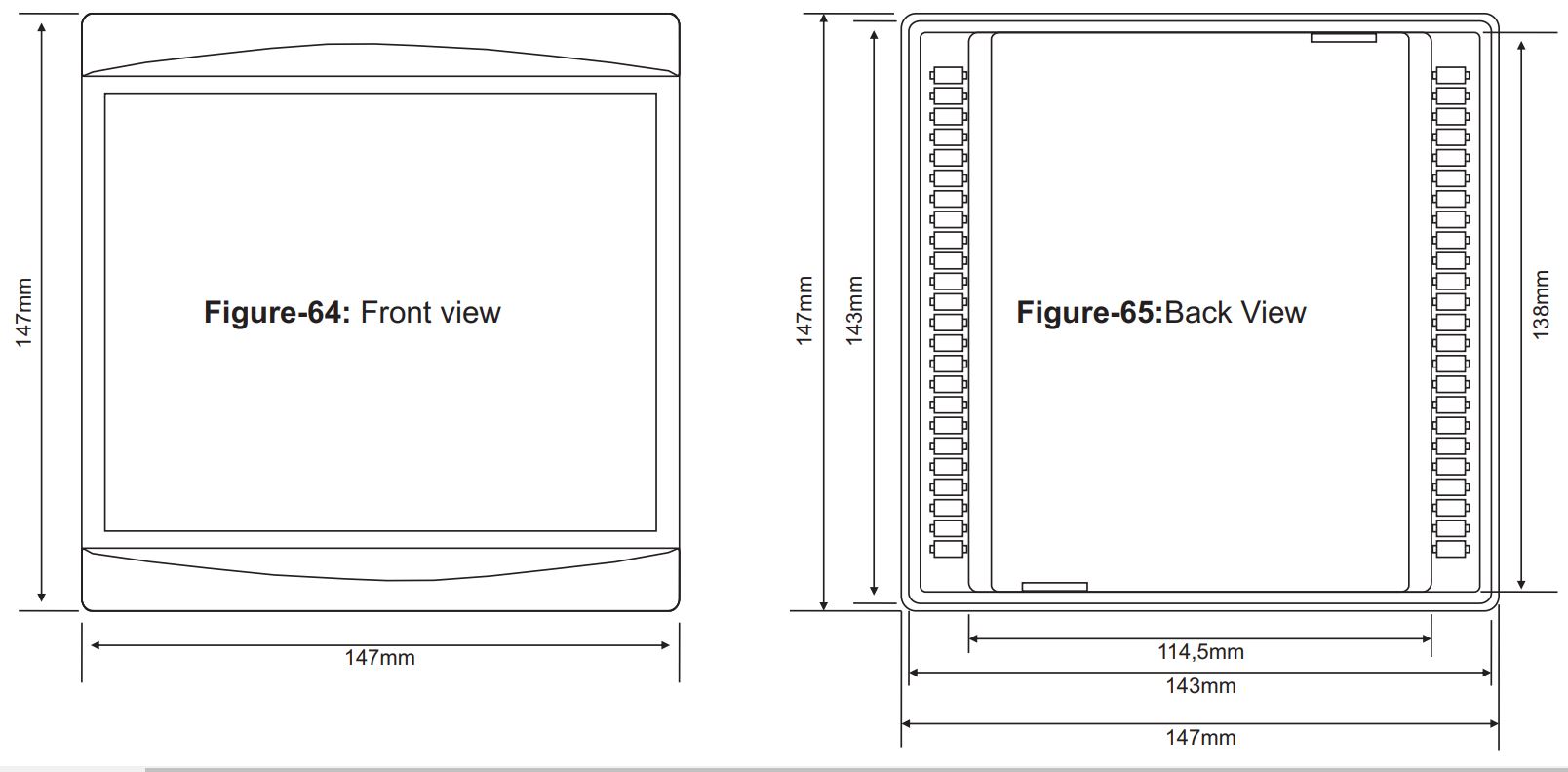

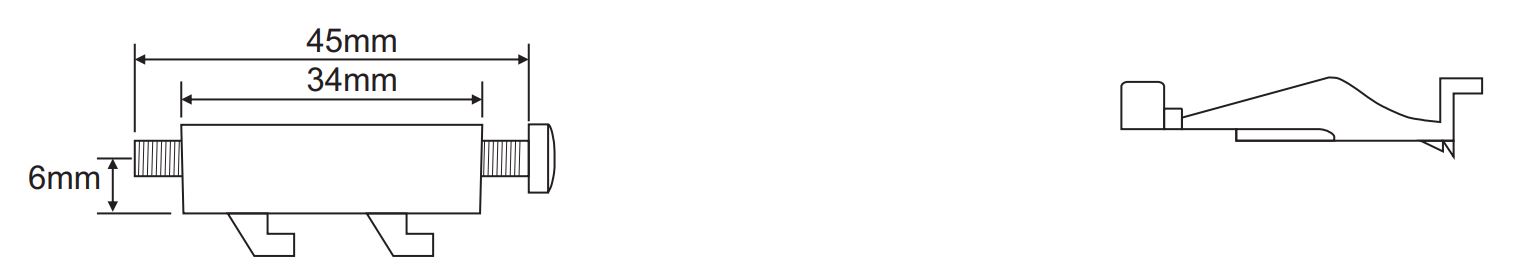

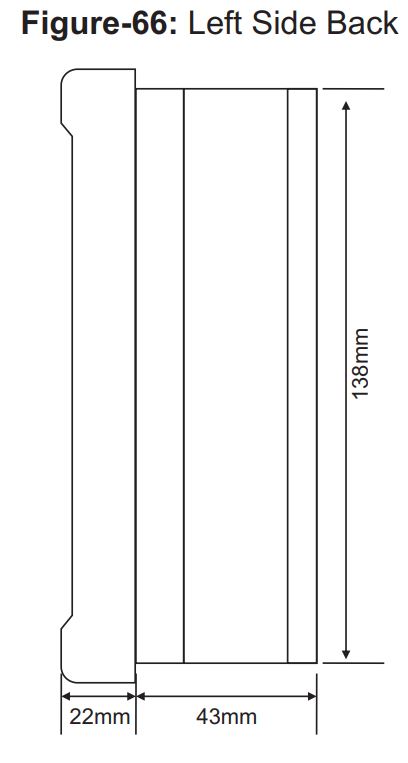

Cấu tạo và Kích thước Bộ điều tụ bù 18 cấp Tense RGT-18H

Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều tụ bù 18 cấp Tense RGT-18H
