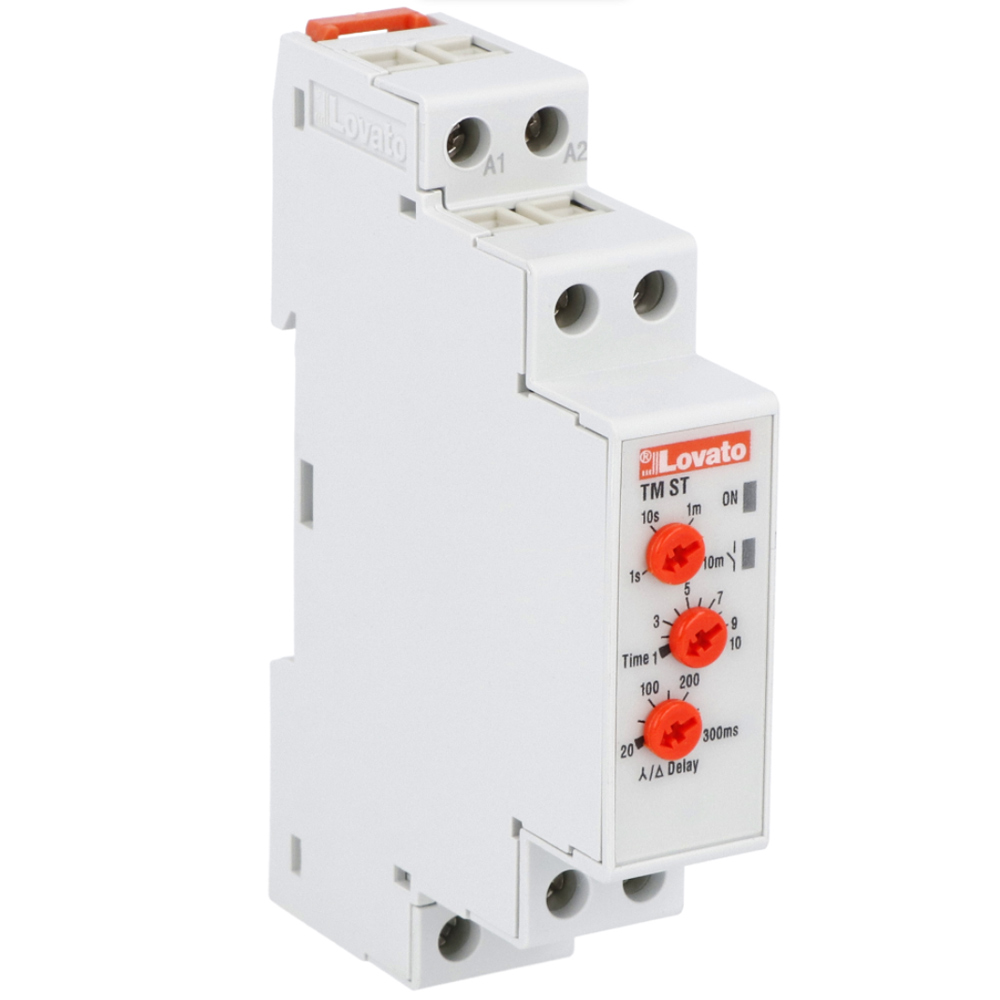

Rơ le thời gian Lovato TMST 8A 1+1CO
Rơ le thời gian Lovato TMST 8A 1+1CO
☼ Mô tả đặc trưng :
• Rơ le thời gian (bộ định thời) dạng mô đun, đa cấp, đa điện áp khởi động
( Sao-tam giác, trở kháng, biến áp tự ngẫu, ... )
• Cảm ứng động cơ (lồng sốc), 2 bộ định thời riêng biệt
• 1 đầu ra rơ le với 2 tiếp điểm thường mở N/O-SPDT với cực chung
• Thời gian trễ điều chỉnh bằng công tắc xoay 10...100% cho kết nối sao
• Thang thời gian bắt đầu và chuyển tiếp từ SAO sang DELTA
• Thời gian có thể điều chỉnh ở phía trước bằng công tắc xoay
• Đèn LED xanh báo hiệu nguồn đang bật
• Đèn LED đỏ báo trạng thái rơ le, nhấp nháy trong thời gian trễ
• Vỏ mô đun DIN 43880, bằng hợp chất Polycarbonat chống cháy
• Gắn trên thanh ray DIN 35mm, bắt vít cố định thiết bị đầu cuối
☼ Tiêu chuẩn :
• Chứng nhận EAC, UL listed, CCC, cULus
• Tuân thủ IEC/EN/BS 61812-1, UL508, CSA C22.2nº 14
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong đời sống và trong nhiều lĩnh vực khác nhau
• Dùng kiểm soát hệ thống chiếu sáng, cửa tự động, rào chắn ...
• Dùng điều khiển bơm, hệ thống tưới tiêu, điều hòa không khí, đèn, quạt, máy sưởi
☼ Mô tả đặc trưng :
• Rơ le thời gian (bộ định thời) dạng mô đun, đa cấp, đa điện áp khởi động
( Sao-tam giác, trở kháng, biến áp tự ngẫu, ... )
• Cảm ứng động cơ (lồng sốc), 2 bộ định thời riêng biệt
• 1 đầu ra rơ le với 2 tiếp điểm thường mở N/O-SPDT với cực chung
• Thời gian trễ điều chỉnh bằng công tắc xoay 10...100% cho kết nối sao
• Thang thời gian bắt đầu và chuyển tiếp từ SAO sang DELTA
• Thời gian có thể điều chỉnh ở phía trước bằng công tắc xoay
• Đèn LED xanh báo hiệu nguồn đang bật
• Đèn LED đỏ báo trạng thái rơ le, nhấp nháy trong thời gian trễ
• Vỏ mô đun DIN 43880, bằng hợp chất Polycarbonat chống cháy
• Gắn trên thanh ray DIN 35mm, bắt vít cố định thiết bị đầu cuối
☼ Tiêu chuẩn :
• Chứng nhận EAC, UL listed, CCC, cULus
• Tuân thủ IEC/EN/BS 61812-1, UL508, CSA C22.2nº 14
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong đời sống và trong nhiều lĩnh vực khác nhau
• Dùng kiểm soát hệ thống chiếu sáng, cửa tự động, rào chắn ...
• Dùng điều khiển bơm, hệ thống tưới tiêu, điều hòa không khí, đèn, quạt, máy sưởi
Rơ le thời gian Lovato TMST
Mô tả
Lovato relay TMST
- Dòng Sản phẩm : TMST, Rơ le thời gian ( Bộ định thời ), 1 DIN mô đun
- Đặc trưng sản phẩm :
* Chế độ thiết lập : điều chỉnh độ trễ từ 10% ~ 100%
* Thiết lập thời gian : 0.1 giây ~ 10 phút - Đặc điểm và chức năng :
* khởi động sao - tam giác
* Đa cấp, đa điện áp - Điện áp cách điện định mức (Ui) : 250V
- Điện áp xung định mức (Uimp) : 4kV (tần số đáp ứng mức điện áp : 2kV)
- Điện áp hoạt động định mức : 24~48VDC, 24~240VAC (nguồn phụ)
- Tần số hoạt động : 50~60Hz
- Dải dòng định mức : 8A
- Công suất : 1.2VA/0.8W (24~48VDC) - 1.6VA /0.9W (110~240VAC/DC)
- Đặc trưng đầu ra :
* Số rơ le : 1
* Tiếp điểm : 2 N/O ( 2 cực giống nhau ) - Độ bền máy : 30.000.000 chu kỳ
- Độ bền điện : 100.000 chu kỳ
- Lắp đặt :
* Lắp trên thanh ray DIN 35mm
* Bắt vít cố định thiết bị đầu cuối - Biên nhiệt :
* Nhiệt độ hoạt động : -20ºC ~ 60ºC
* Nhiệt độ lưu trữ : -30ºC ~ 80ºC - Độ ẩm cho phép : < 95% RH
- Độ ô nhiễm : cấp 2
- Cấp bảo vệ : Mặt trước IP40, thiết bị đầu cuối IP20
- Chất liệu : Polyamid chống cháy
- Kích thước sản phẩm : 17.5 x 104.7 x 64.9 (mm)
- Trọng lượng : 0.090 Kg
- Kích thước đóng gói : 67 x 22 x 94 (mm)
- Số lượng : 1 cái/kiện

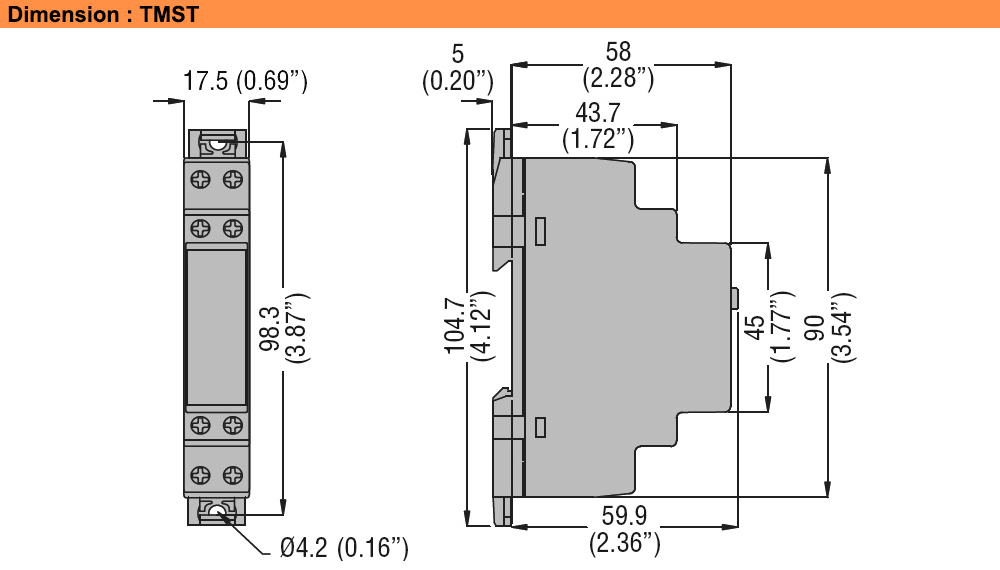

Kích thước : Lovato relay TMST

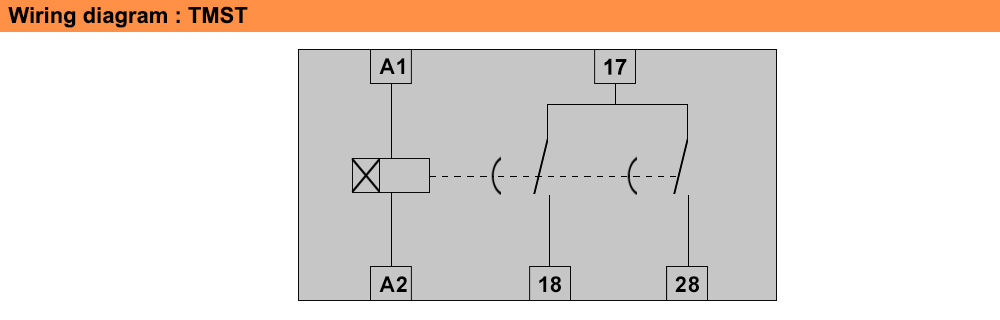

Sơ đồ đấu nối : Lovato relay TMST
Thông số kỹ thuật : Lovato relay R4D415
Tải bảng dữ liệu : Lovato relay TMST
Tải tài liệu kỹ thuật Lovato : Rơ le thời gian
