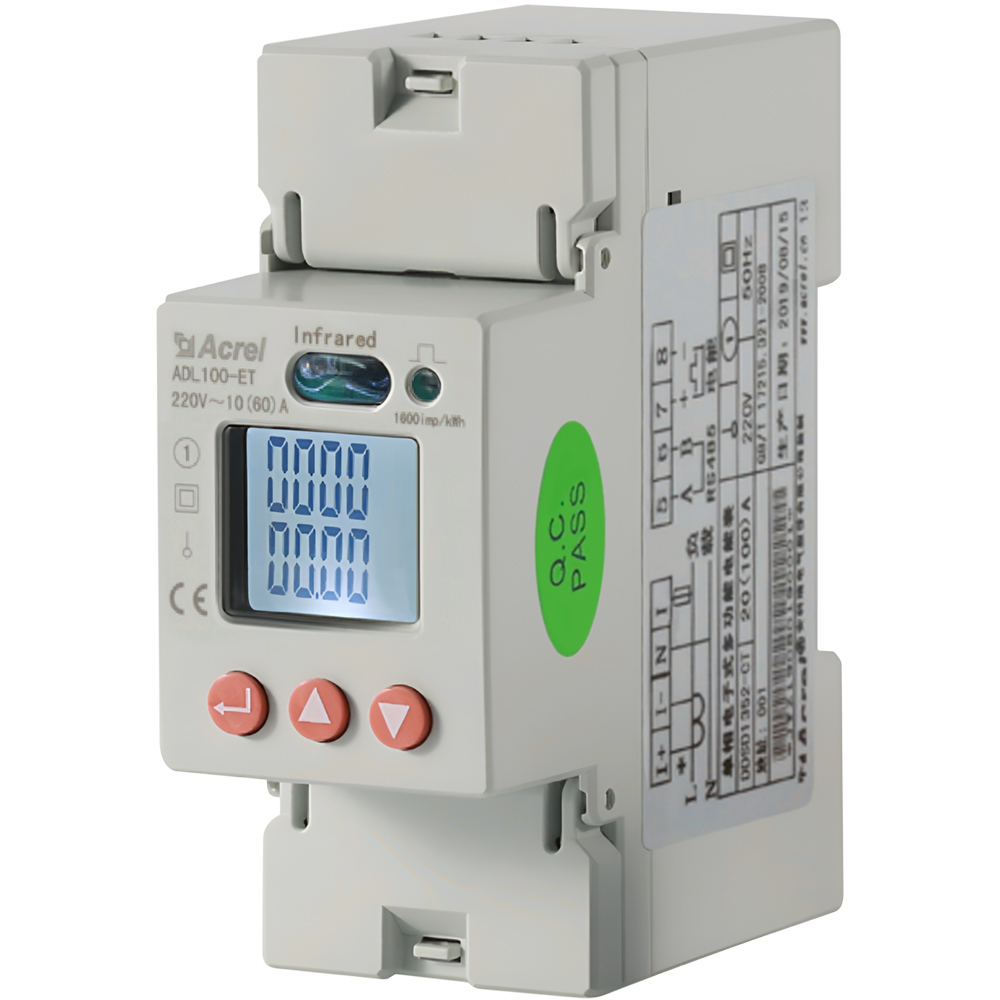

Đồng hồ đo năng lượng 1 pha Acrel ADL100-ET
Đồng hồ đo năng lượng 1 pha Acrel ADL100-ET
Mô tả đặc trưng:
• Kết cấu dạng mô đun nhỏ gọn, trọng lượng nhẹ, dễ dàng gắn trên DIN 35mm
• Chất liệu nhựa ABS chịu nhiệt, chống cháy, cách điện tốt, độ bền cơ học cao
• Màn hình LCD 8 chữ số, hiển thị thông số và trạng thái thiết bị
• 3 phím phía trước để điều hướng và cài đặt thông số
• Giao tiếp RS485, giao thức Modbus-RTU (tùy chọn)
• Mạch chuyển đổi chống quá áp và chống nhiểu EMI
• Tín hiệu đầu vào trực tiếp hoặc thông qua biến dòng, đầu ra xung
• Chức năng đa dạng, đo đầy đủ các thông số điện, độ chính xác cao
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Được lắp đặt trong phòng phân phối và tủ phân phối
• Được sử dụng để đo năng lượng điện trong hộp công tơ gia dụng
• Đo lường năng lượng điện trong các tòa nhà trường học
• Đo điện của các trung tâm mua sắm, siêu thị và các tòa nhà khác
Mô tả đặc trưng:
• Kết cấu dạng mô đun nhỏ gọn, trọng lượng nhẹ, dễ dàng gắn trên DIN 35mm
• Chất liệu nhựa ABS chịu nhiệt, chống cháy, cách điện tốt, độ bền cơ học cao
• Màn hình LCD 8 chữ số, hiển thị thông số và trạng thái thiết bị
• 3 phím phía trước để điều hướng và cài đặt thông số
• Giao tiếp RS485, giao thức Modbus-RTU (tùy chọn)
• Mạch chuyển đổi chống quá áp và chống nhiểu EMI
• Tín hiệu đầu vào trực tiếp hoặc thông qua biến dòng, đầu ra xung
• Chức năng đa dạng, đo đầy đủ các thông số điện, độ chính xác cao
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Được lắp đặt trong phòng phân phối và tủ phân phối
• Được sử dụng để đo năng lượng điện trong hộp công tơ gia dụng
• Đo lường năng lượng điện trong các tòa nhà trường học
• Đo điện của các trung tâm mua sắm, siêu thị và các tòa nhà khác
Mô tả
Acrel ADL100-ET
- Loại hệ thống: 1P
- Tần số: 45~265Hz
- Điện áp định mức: 220V
- Dòng điện định mức: 10(60)A (trực tiếp); 20(100)A (CT ngoài)
- Dòng khởi động: 4‰Ib (khi kết nối trực tiếp)
- Công suất tiêu thụ: <10VA (điện áp); <4VA (dòng điện)
- Chức năng đo lường:
* Đo U, I, P, Q, S, PF, F, kWh (000000.00 ~ 999999.99 kWh)
* Đo 4 mức biểu giá (tăng đột biến, cao điểm, thấp điểm, trung bình) - Độ chính xác:
* Điện năng hoạt động: Cấp 1
* Đồng hồ thời gian thực: sai số ≤ 0.5 giây/ngày - Hiển thị: màn hình LCD 8 chữ số
- Truyền thông: RS485 Modbus-RTU (tùy chọn)
- Xung đầu ra: 80ms±20ms, 1600imp/kWh
- Nhiệt độ hoạt động: -25ºC ~ 55ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm cho phép: ≤95%RH, không ngưng tụ
- Độ cao lắp đặt: < 2000m
- Lắp đặt: gắn trên thanh ray Din 35mm
- Kích thước: 36 x 88 x 70 (mm)
- Trọng lượng sản phẩm: 0.1 Kg

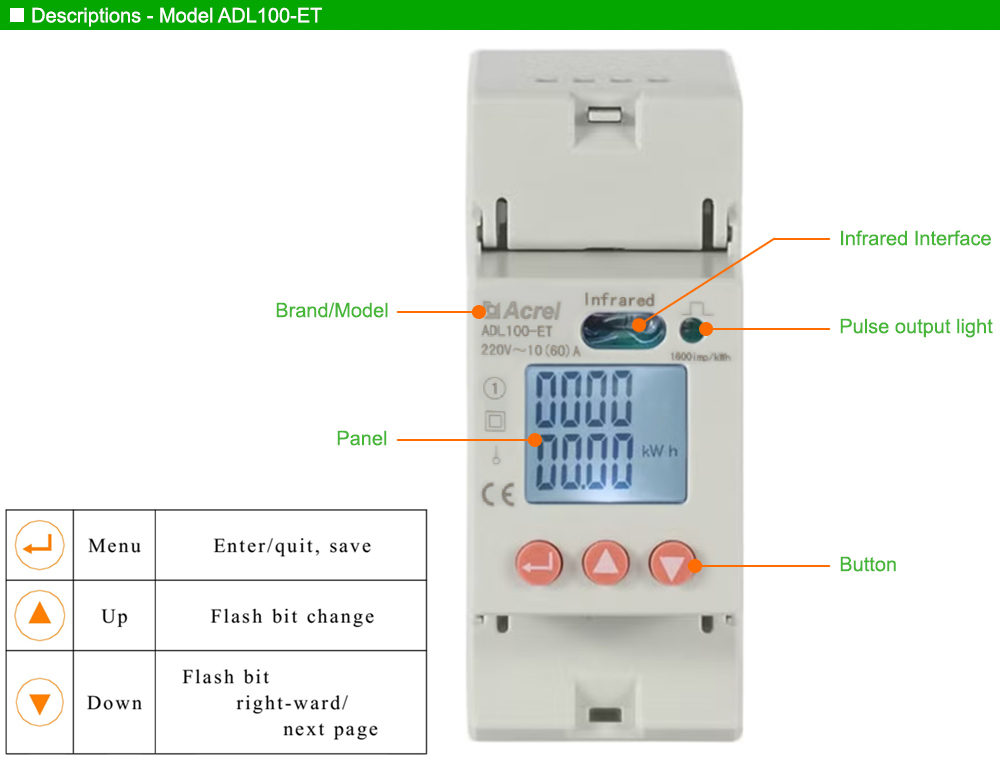

Mô tả: Acrel ADL100-ET

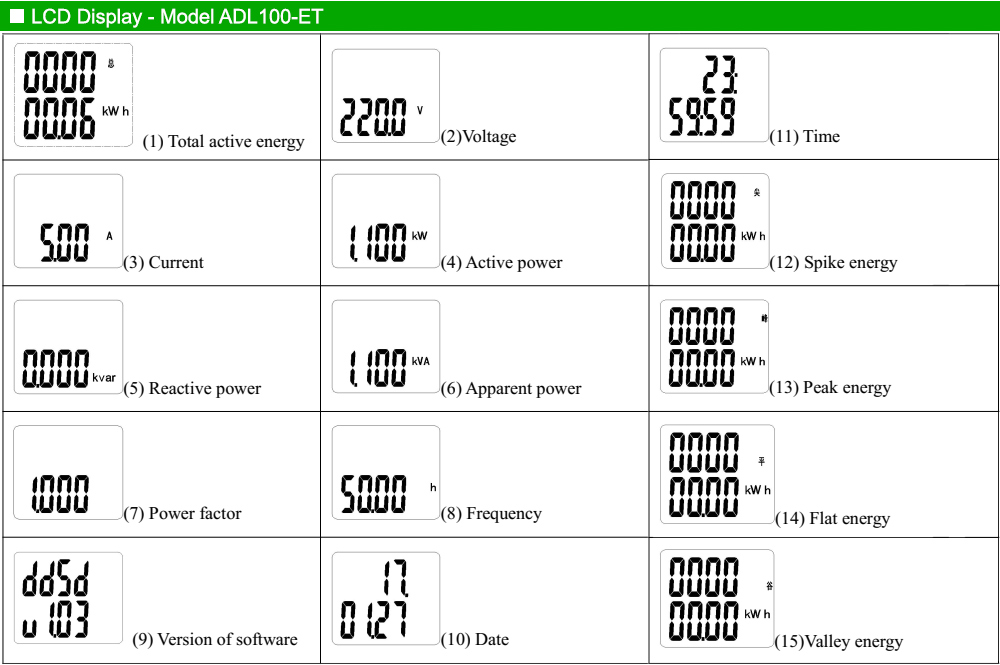

Màn hình hiển thị: Acrel ADL100-ET

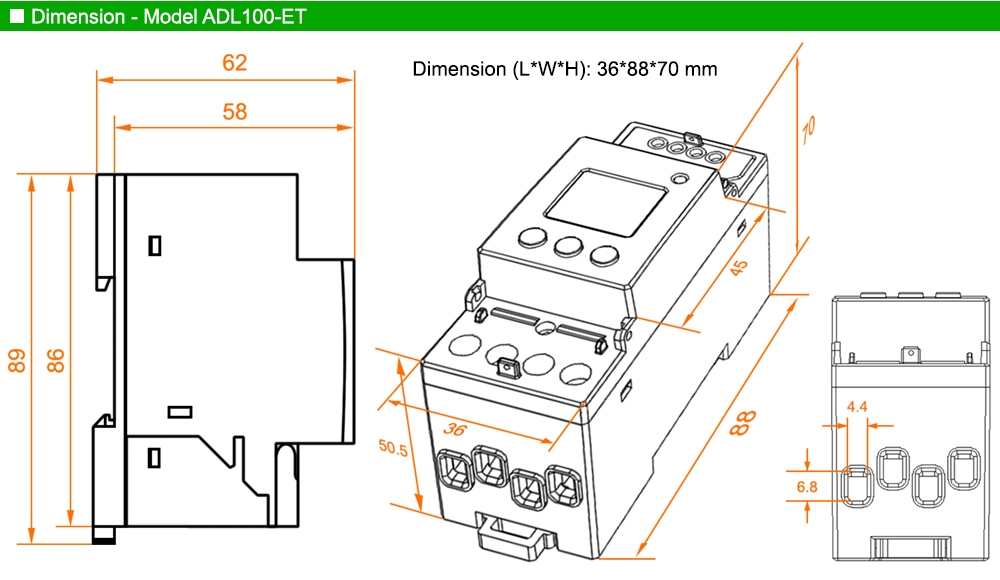

Kích thước: Acrel ADL100-ET

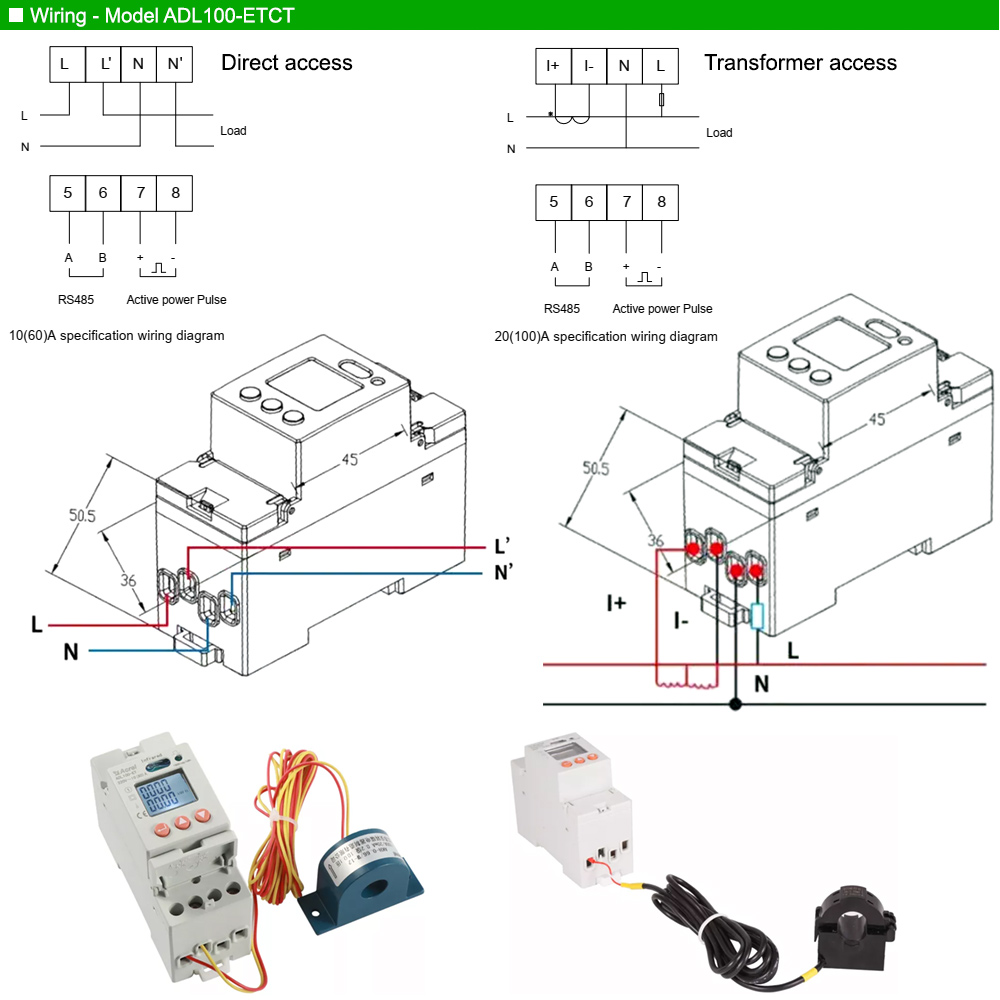

Sơ đồ đi dây: Acrel ADL100-ET

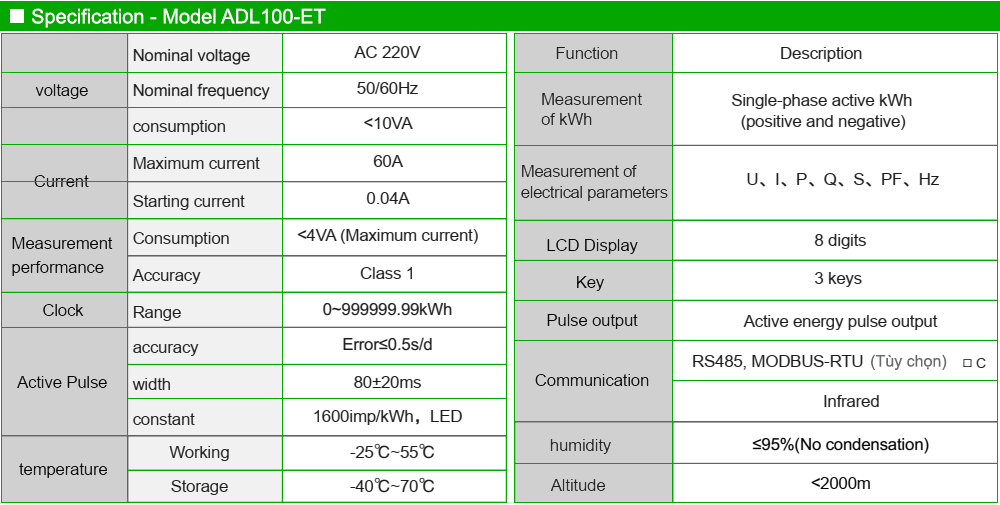

Thông số kỹ thuật: Acrel ADL100-ET

Lắp đặt: Acrel ADL100-ET

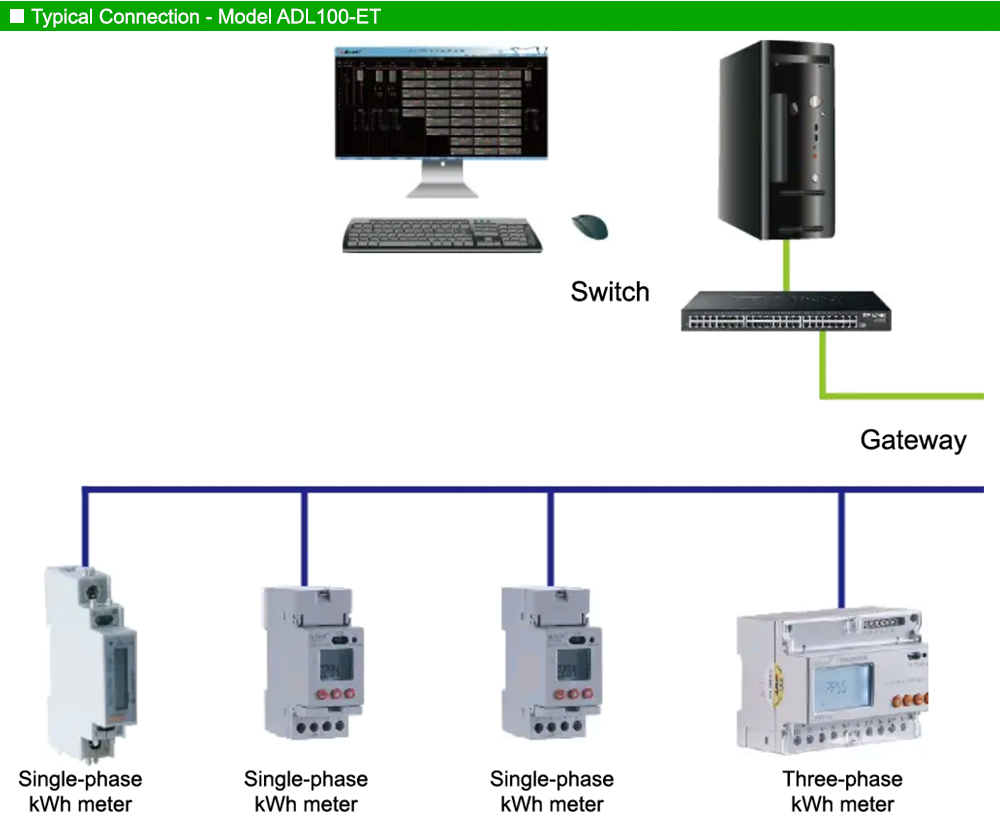

Mô hình kết nối: Acrel ADL100-ET

Tải tài liệu kỹ thuật Acrel ADL100-ET
