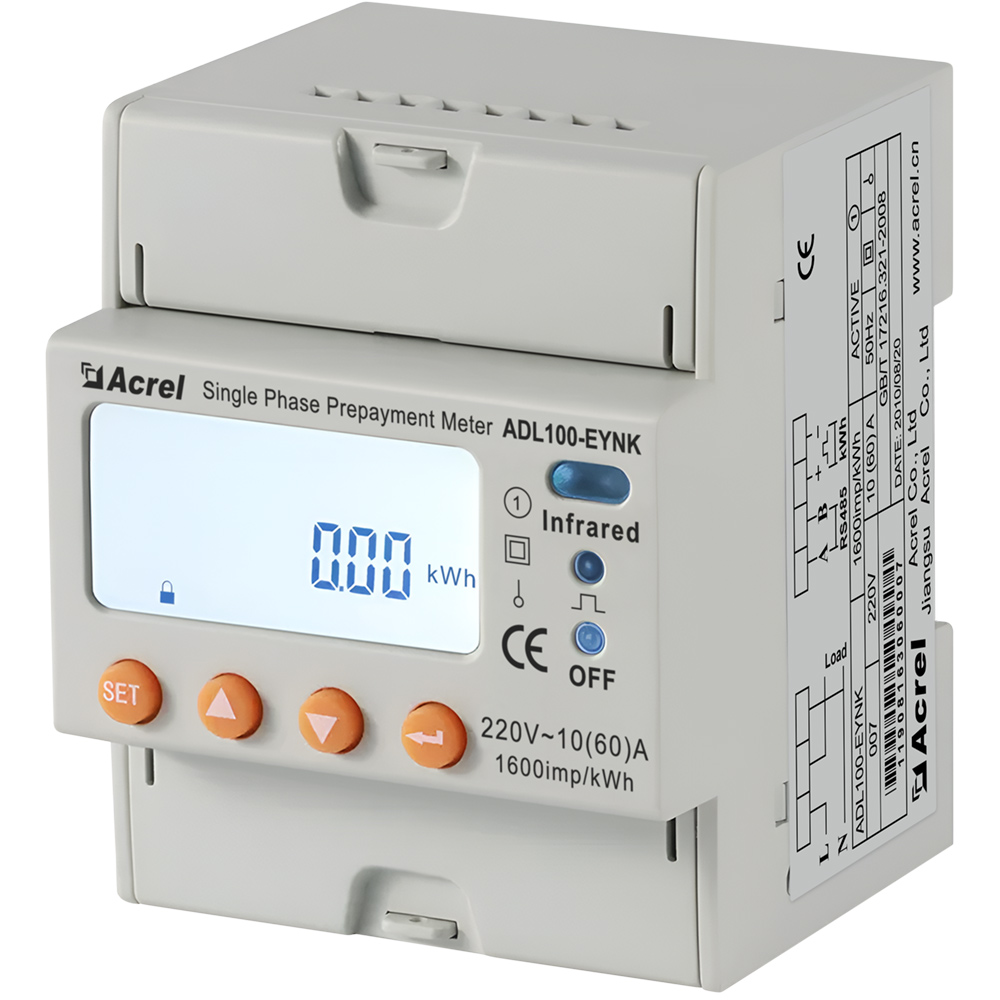

Đồng hồ đo năng lượng 1 pha trả trước Acrel ADL100-EYNK
Đồng hồ đo năng lượng 1 pha trả trước Acrel ADL100-EYNK
Mô tả đặc trưng
• Loại công tơ điện 1 pha có chức năng trả trước
• Kết cấu nhỏ gọn, lắp trên thanh ray DIN 35mm
• Chức năng: đo lường các thông số U, I, P, Q, S, PF, Hz
• Chỉ hỗ trợ nạp tiền bằng thẻ RFID, không cần có mạng Internet
(Phù hợp nơi không yêu cầu kết nối mạng hoặc điều khiển từ xa)
• Hỗ trợ 4 biểu giá điện (tăng đột biến, cao điểm, thấp điểm, trung bình)
• Phân chia giá điện linh hoạt với 14 khoảng thời gian trong ngày
• Cài đặt cảnh báo khi sắp hết tiền (trả trước)
• Tự động ngắt điện khi số dư tài khoản dưới 0 (chế độ trả trước)
• Chuyển đổi linh hoạt giữa 2 chế độ thông qua hệ thống điều khiển
• Tích hợp rơ le từ tính điều khiển Ngắt/Mở điện trực tiếp
• Điều khiển ngắt mạch bên ngoài thông qua đầu ra tiếp điểm loại khô
• Có thể thực hiện chuyển mạch và đóng bên trong của thiết bị
• Truyền thông giao tiếp RS485 Modbus-RTU
• Màn hình LCD 8 chữ số hiển thị thông tin đo lường và trạng thái hoạt động
Tiêu chuẩn:
• Chứng nhận CE, EAC, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Kiểm soát chi phí điện năng, giám sát và thu phí điện một cách hiệu quả
• Dùng cho Ký túc xá, khu dân cư, căn hộ cho thuê, trường học, cơ sở giáo dục
Mô tả đặc trưng
• Loại công tơ điện 1 pha có chức năng trả trước
• Kết cấu nhỏ gọn, lắp trên thanh ray DIN 35mm
• Chức năng: đo lường các thông số U, I, P, Q, S, PF, Hz
• Chỉ hỗ trợ nạp tiền bằng thẻ RFID, không cần có mạng Internet
(Phù hợp nơi không yêu cầu kết nối mạng hoặc điều khiển từ xa)
• Hỗ trợ 4 biểu giá điện (tăng đột biến, cao điểm, thấp điểm, trung bình)
• Phân chia giá điện linh hoạt với 14 khoảng thời gian trong ngày
• Cài đặt cảnh báo khi sắp hết tiền (trả trước)
• Tự động ngắt điện khi số dư tài khoản dưới 0 (chế độ trả trước)
• Chuyển đổi linh hoạt giữa 2 chế độ thông qua hệ thống điều khiển
• Tích hợp rơ le từ tính điều khiển Ngắt/Mở điện trực tiếp
• Điều khiển ngắt mạch bên ngoài thông qua đầu ra tiếp điểm loại khô
• Có thể thực hiện chuyển mạch và đóng bên trong của thiết bị
• Truyền thông giao tiếp RS485 Modbus-RTU
• Màn hình LCD 8 chữ số hiển thị thông tin đo lường và trạng thái hoạt động
Tiêu chuẩn:
• Chứng nhận CE, EAC, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Kiểm soát chi phí điện năng, giám sát và thu phí điện một cách hiệu quả
• Dùng cho Ký túc xá, khu dân cư, căn hộ cho thuê, trường học, cơ sở giáo dục
Mô tả
Acrel ADL100-EYNK
- Loại hệ thống: 1P
- Tần số hoạt động: 50Hz (45~65Hz)
- Điện áp định mức: AC 220V (220~264VAC L-N)
- Dòng điện định mức: 10(60)A (kết nối trực tiếp)
- Dòng khởi động: 4‰Ib
- Công suất tiêu thụ: <4VA (trên mỗi pha)
- Tính năng điều khiển: Rơ le chốt từ
- Chức năng:
* Đo U, I, P, Q, S, PF, F, kWh
* Đo biểu giá 4 mức (tăng đột biến, cao điểm, thấp điểm, trung bình)
* Ghi nhận lịch sử hoạt động, thời hạn 14 ngày
* Phương pháp nạp tiền: nạp tiền trả trước, mã hóa dữ liệu - Độ chính xác:
* Điện năng hoạt động: Cấp 1 - Hiển thị: Màn hình LCD 8-bit
- Truyền thông: Hồng ngoại, RS485 Modbus-RTU
- Điều khiển tải: Rơ le từ tính tích hợp
- Xung hoạt động: 80ms±20ms, 1600imp/kWh
- Nhiệt độ hoạt động: -25ºC ~ 55ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm cho phép: 95%RH, không ngưng tụ, không có khí ăn mòn
- Độ cao lắp đặt: ≤ 2000m
- Lắp đặt: gắn trên thanh ray (Din Rail 35mm)
- Kích thước: 72 x 88 x 70 (mm)
* Đồng hồ thời gian thực: Sai số ≤ 0.5 giây/ngày

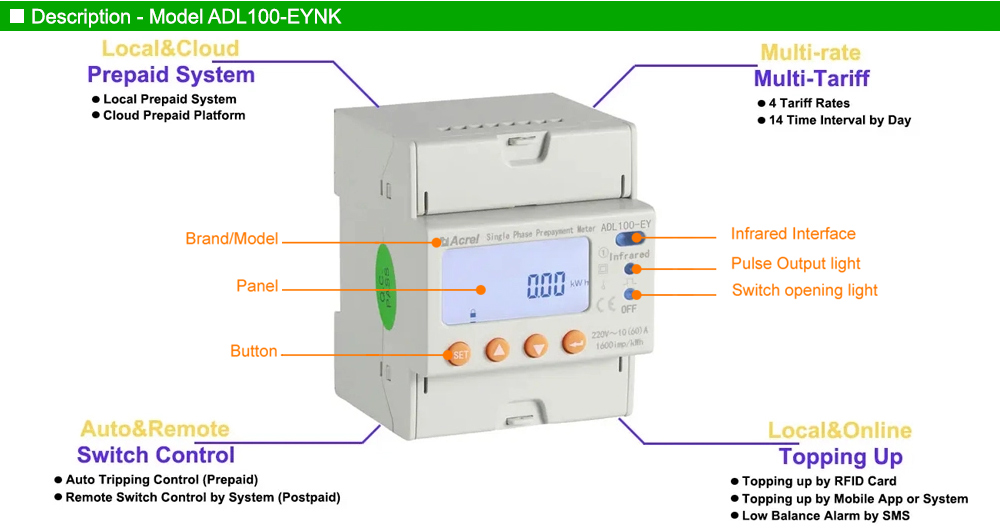

Mô tả: Acrel ADL100-EYNK

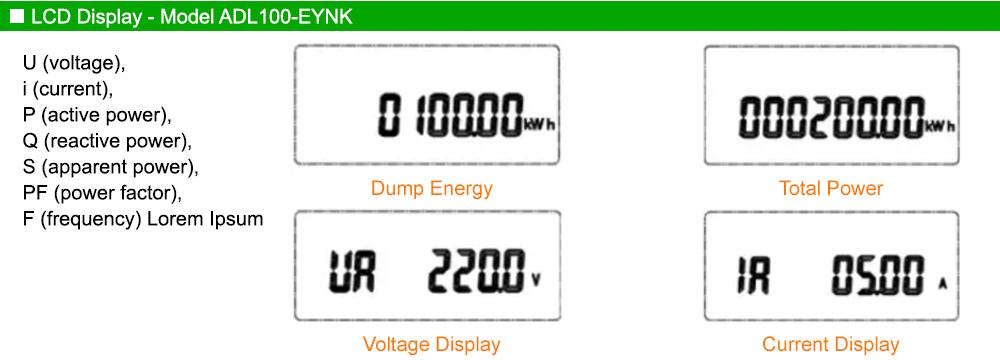

Màn hình hiển thị: Acrel ADL100-EYNK

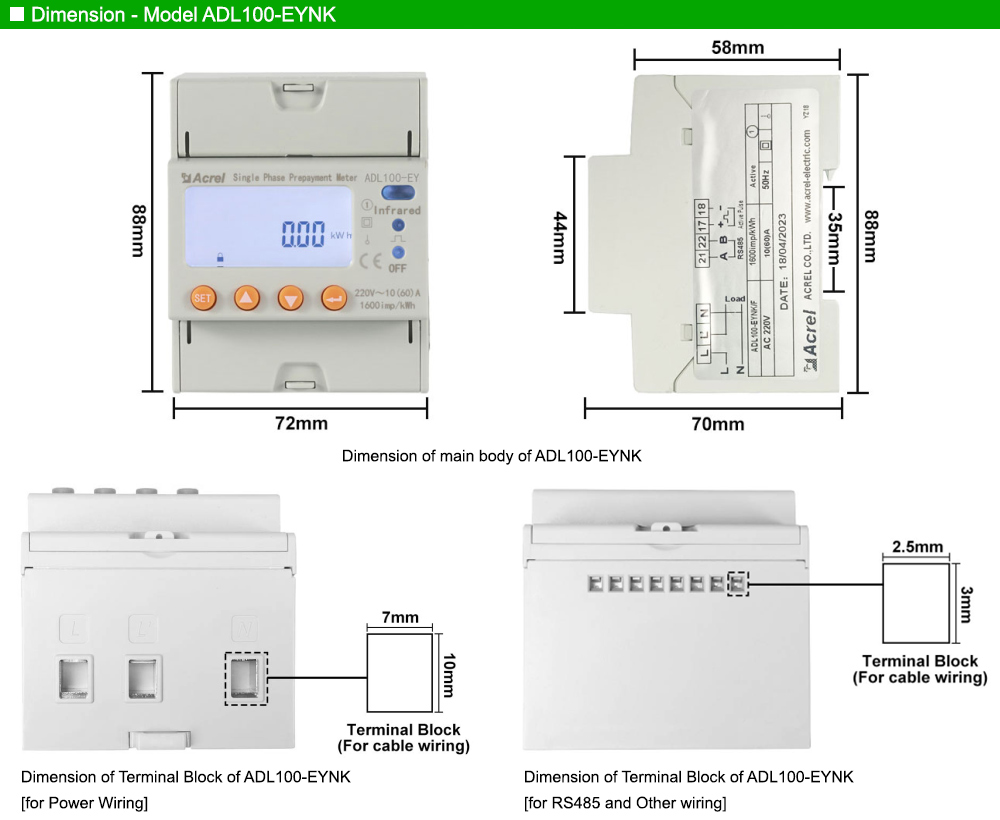

Kích thước: Acrel ADL100-EYNK

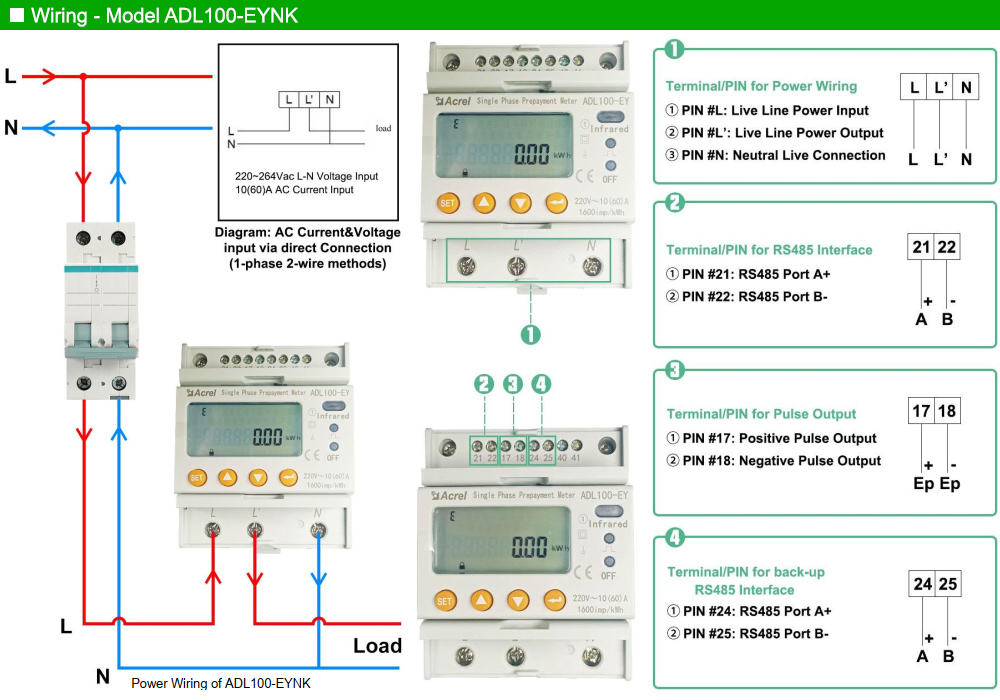

Sơ đồ đi dây: Acrel ADL100-EYNK

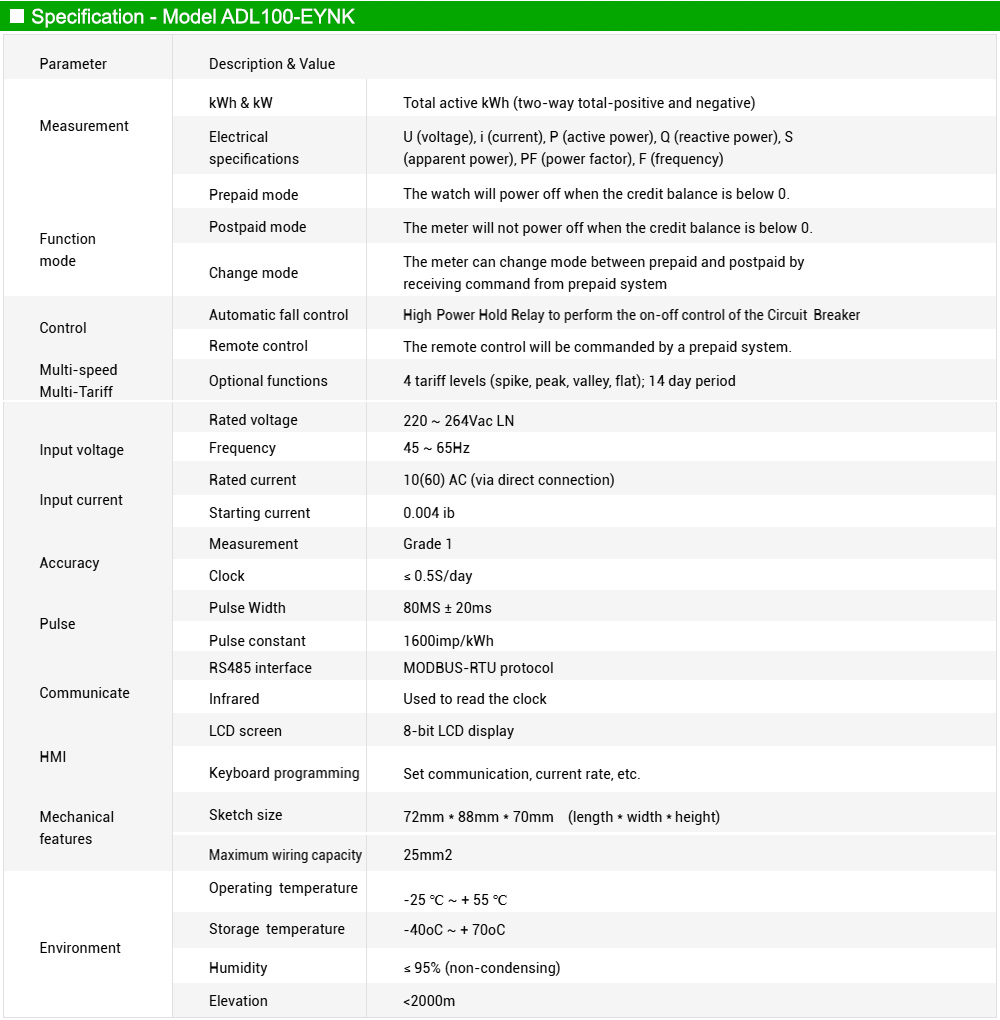

Thông số kỹ thuật: Acrel ADL100-EYNK

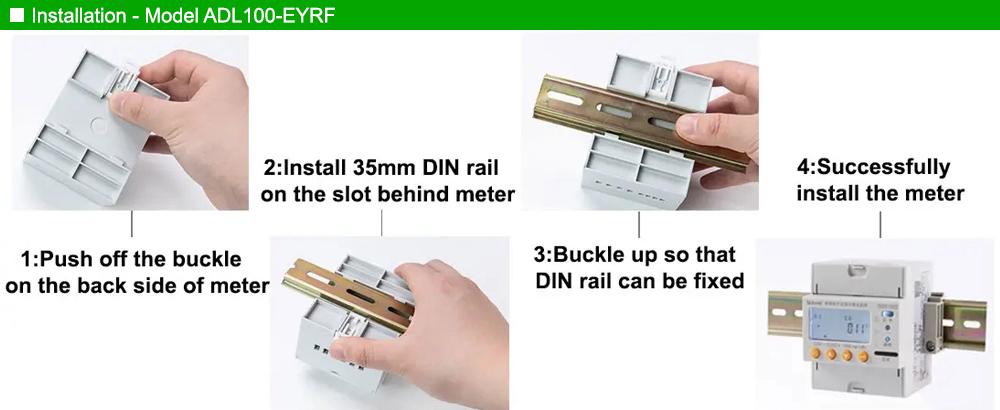

Lắp đặt: Acrel ADL100-EYNK

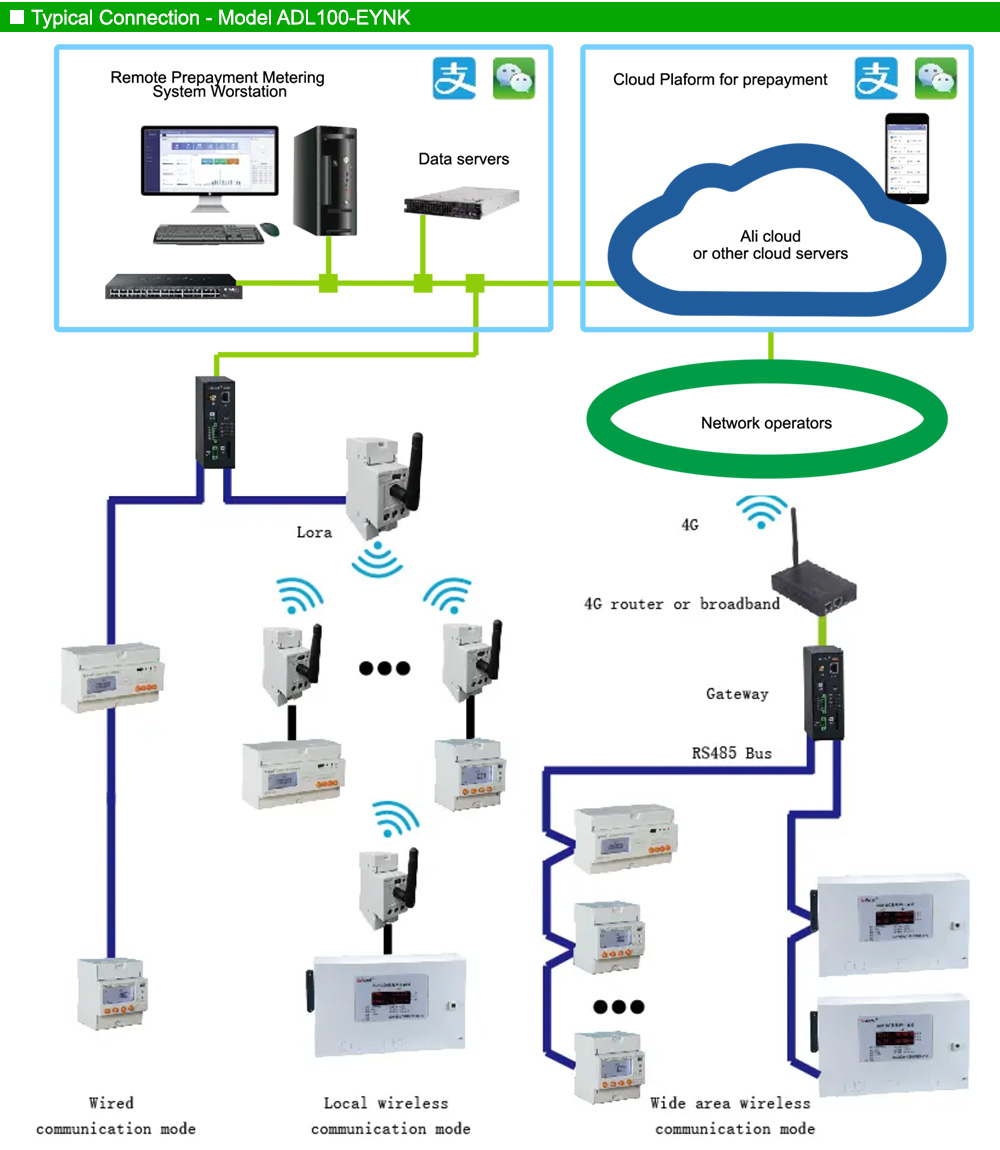

Mô hình kết nối: Acrel ADL100-EYNK

Tải tài liệu kỹ thuật Acrel ADL100-EYNK
