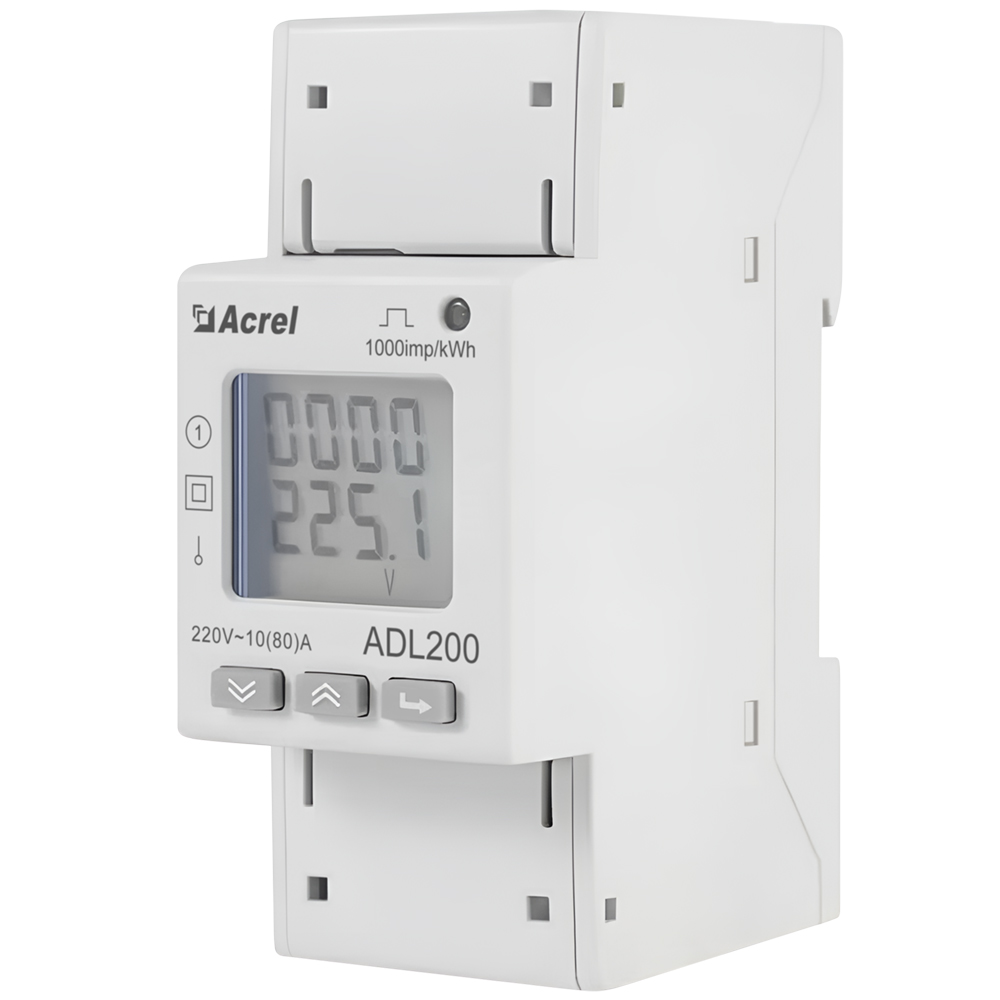

Đồng hồ đo năng lượng 1 pha Acrel ADL200
Đồng hồ đo năng lượng 1 pha Acrel ADL200
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, tiết kiệm không gian, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Đo và giám sát các thông số điện trong hệ thống điện áp thấp
• Đo các thông số điện: U, I, P, Q, S, PF, F, kWh, kVarh
• Màn hình LCD 8 chữ số, có đèn nền, hiển thị các thông số đo
• 3 nút bấm để cấu hình các thông số, biểu giá điện đa thời điểm
• Giao tiếp RS485 Modbus-RTU, thuận lợi cho việc quản lý tự động
• Tích hợp rơ le từ tính điều khiển Ngắt/Mở điện trực tiếp
• Hỗ trợ sạc lại từ xa, điều khiển tải, và nhiều giao thức truyền thông
• Có thể cài đặt các thông số của đồng hồ và chu kỳ tốc độ
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Dùng cho các ứng dụng yêu cầu giám sát qua quản lý điện năng 1 pha
• Dùng cho tòa nhà, căn hộ, trung tâm thương mại, nhà máy, khu công nghiệp...
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, tiết kiệm không gian, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Đo và giám sát các thông số điện trong hệ thống điện áp thấp
• Đo các thông số điện: U, I, P, Q, S, PF, F, kWh, kVarh
• Màn hình LCD 8 chữ số, có đèn nền, hiển thị các thông số đo
• 3 nút bấm để cấu hình các thông số, biểu giá điện đa thời điểm
• Giao tiếp RS485 Modbus-RTU, thuận lợi cho việc quản lý tự động
• Tích hợp rơ le từ tính điều khiển Ngắt/Mở điện trực tiếp
• Hỗ trợ sạc lại từ xa, điều khiển tải, và nhiều giao thức truyền thông
• Có thể cài đặt các thông số của đồng hồ và chu kỳ tốc độ
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Dùng cho các ứng dụng yêu cầu giám sát qua quản lý điện năng 1 pha
• Dùng cho tòa nhà, căn hộ, trung tâm thương mại, nhà máy, khu công nghiệp...
Mô tả
Acrel ADL200
- Loại hệ thống: 1P
- Tần số: 50Hz (45~65Hz)
- Điện áp định mức: AC 220V
- Dòng điện định mức: 10(80)A (kết nối trực tiếp)
- Dòng khởi động: 4‰Ib
- Điện năng tiêu thụ: < 4VA (mỗi pha)
- Chức năng:
* Đo U, I, P, Q, S, PF, Hz, kWh, kVarh
* Các thông số đo được lưu trữ trong 3 tháng
* Biểu giá 4 mức (Tăng đột biến, cao điểm, thấp điểm, trung bình) - Độ chính xác:
* Điện năng hoạt động: Cấp 1
* Đồng hồ thời gian thực: Sai số ≤ 0.5 giây/ngày - Hiển thị: Màn hình LCD 8 chữ số (999999.99kWh)
- Xung hoạt động: 80ms±20ms, 1000imp/kWh
- Truyền thông: Giao tiếp RS485 (A+, B-) Modbus-RTU
- 3 nút nhấn phía trước để cài đặt các thông số
- Lưu trữ dữ liệu đo lường trong 3 tháng
- Nhiệt độ làm việc: -25C ~ 55ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm mội trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt cho phép: ≤ 2000m
- Lắp đặt: gắn trên thanh ray DIN 35mm
- Kích thước: 36 x 90 x 65 mm

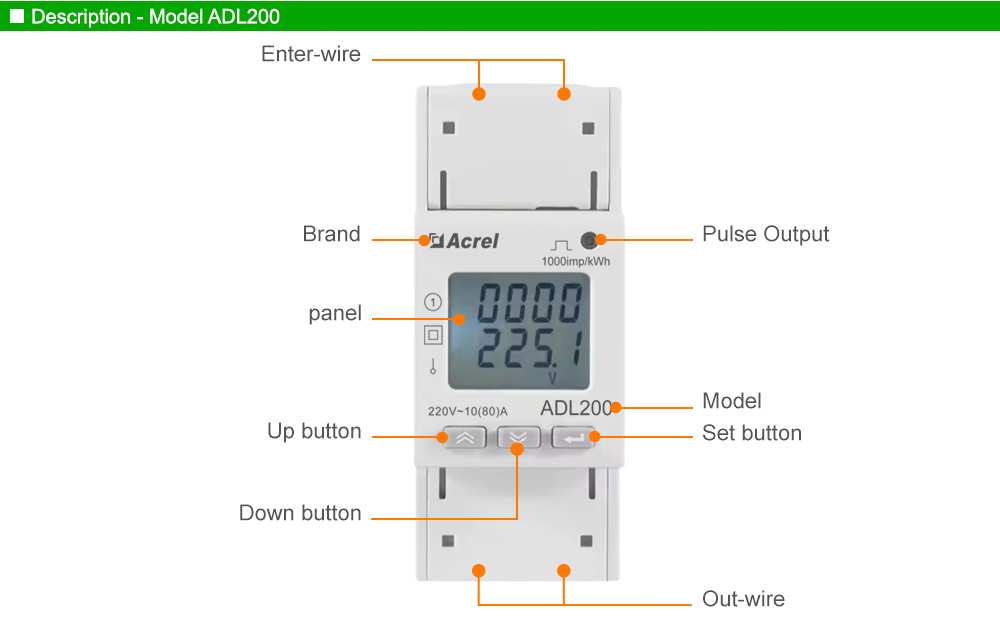

Mô tả: Acrel ADL200

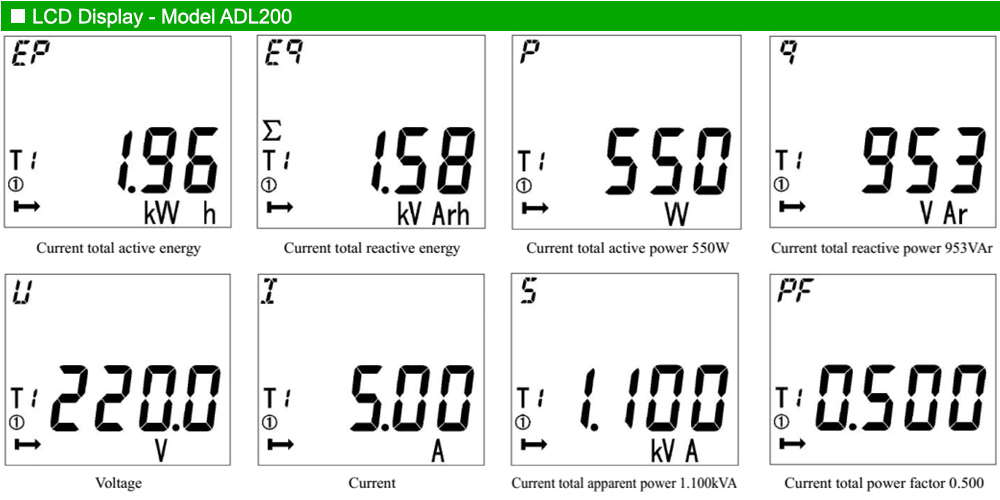

Màn hình hiển thị: Acrel ADL200

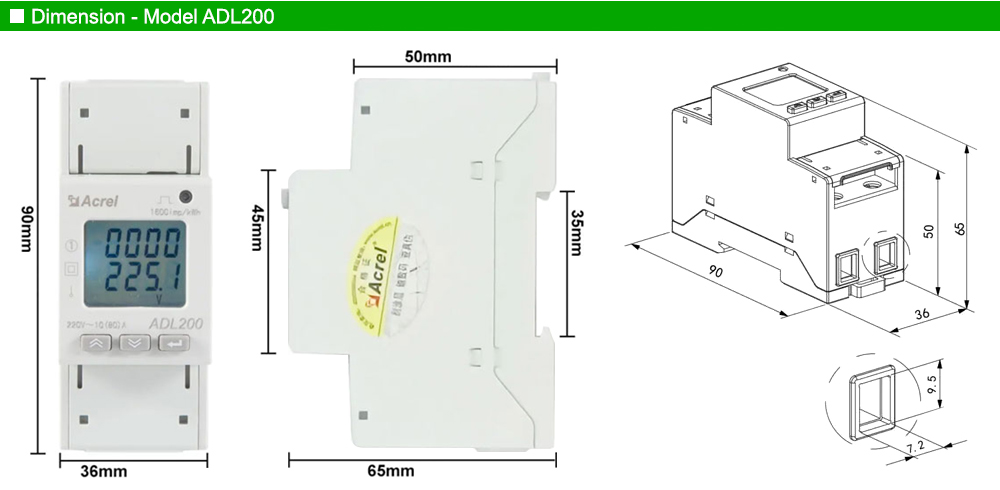

Kích thước: Acrel ADL200

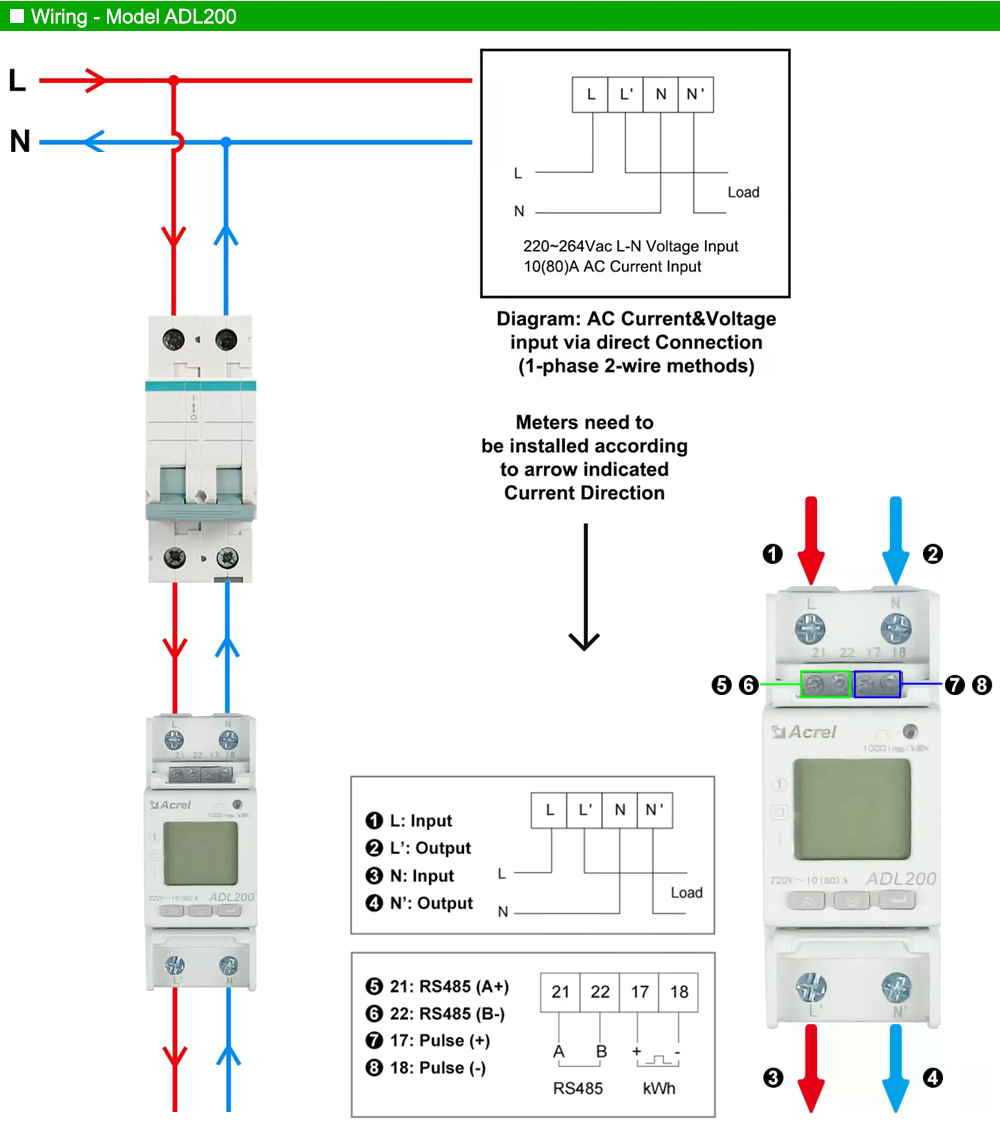

Sơ đồ đi dây: Acrel ADL200

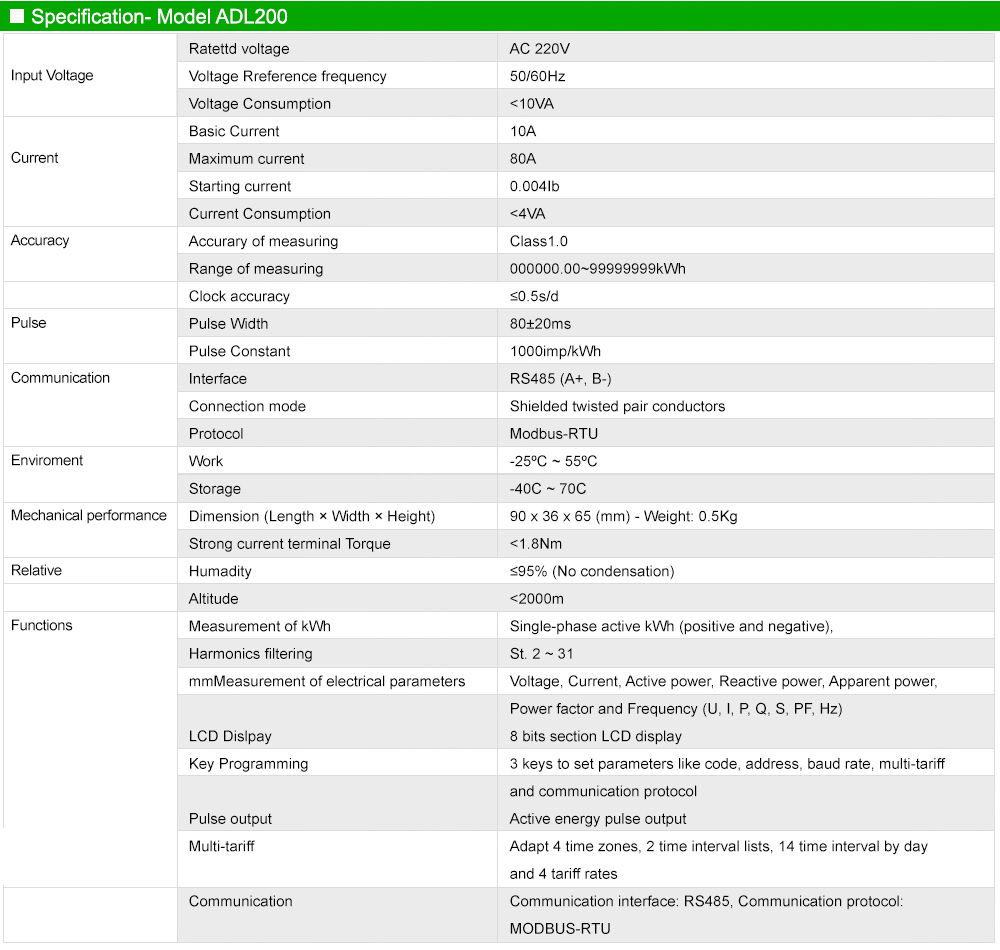

Thông số kỹ thuật: Acrel ADL200

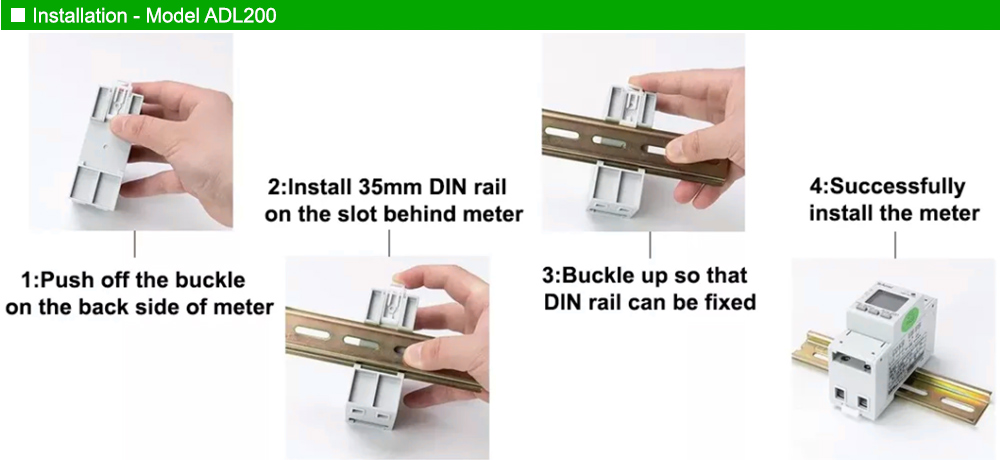

Lắp đặt: Acrel ADL200

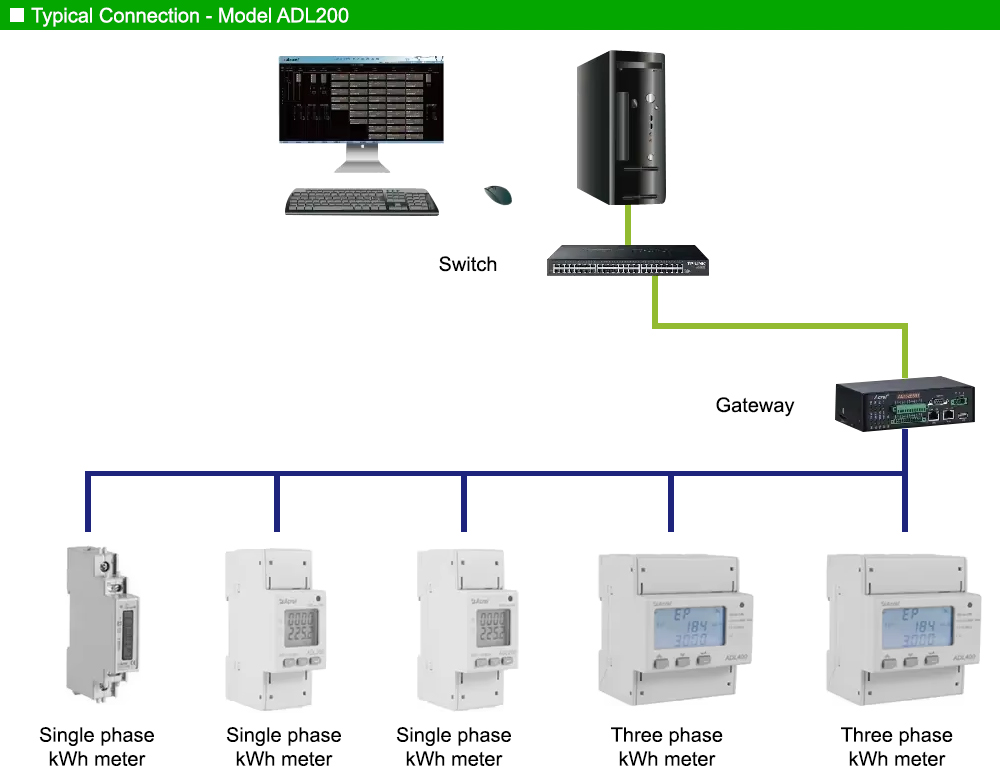

Mô hình kết nối: Acrel ADL200

Tải tài liệu kỹ thuật Acrel ADL200
