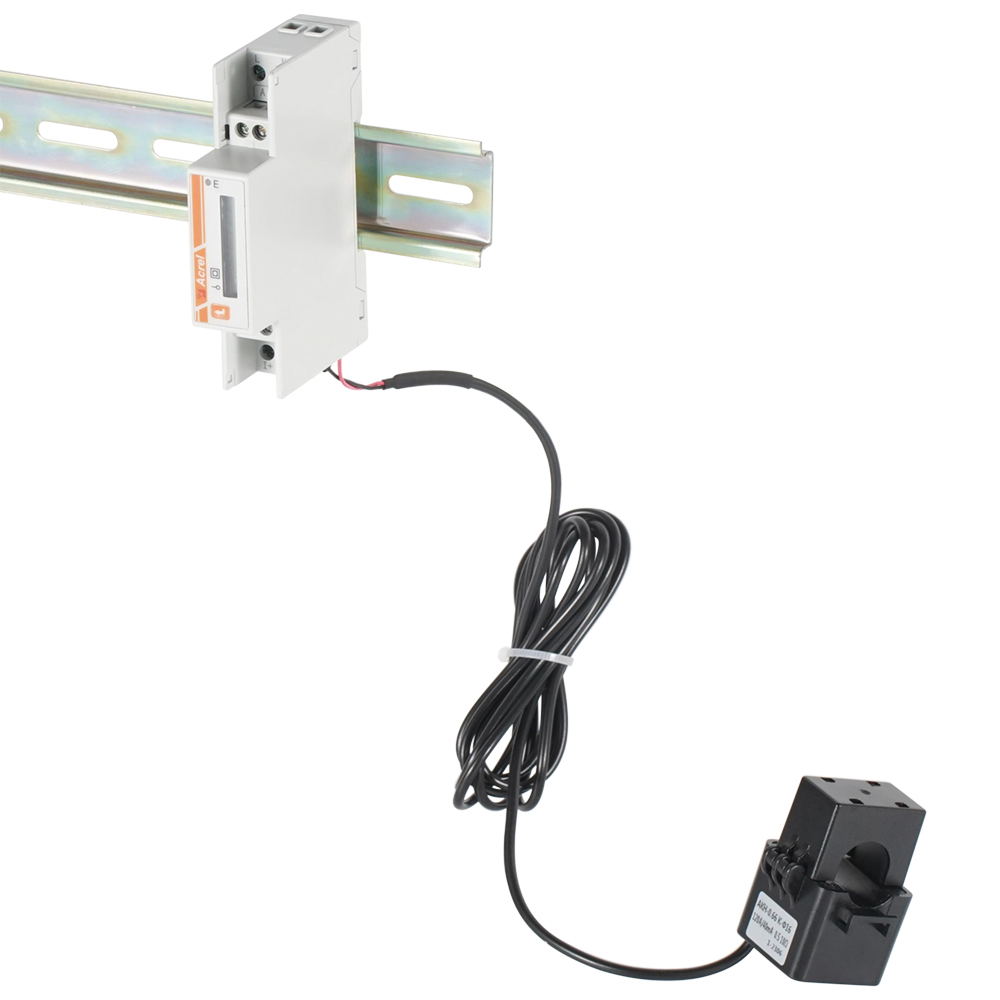

Đồng hồ đo năng lượng 1 pha Acrel ADL200N-CT
Đồng hồ đo năng lượng 1 pha Acrel ADL200N-CT
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, tiết kiệm không gian, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Màn hình LCD phân đoạn, hiển thị rõ các giá trị
• Đo đầy đủ các thông số điện: U, I, P, Q, S, PF, kWh, ...
• Đo năng lượng 2 chiều, độ chính xác cao, tốc độ phản hồi nhanh
• Truyền thông giao tiếp RS485 Modbus-RTU
• Giao tiếp với biến tần hoặc hệ thống quản lý năng lượng (EMS)
• Lấy mẫu, đo lường, giám sát các hệ thống công suất
• Thực hiện đo lường 2 chiều và quản lý năng lượng điện phân tán
• Điều chỉnh phát điện, sạc và xả Pin theo công suất thời gian thực
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, UL, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Sử dụng cho hệ thống điện mặt trời hòa lưới, vi biến tần, ghép nối AC
• Hệ thống kết nối lưới điện quang điện, hệ thống lưu trữ năng lượng
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, tiết kiệm không gian, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Màn hình LCD phân đoạn, hiển thị rõ các giá trị
• Đo đầy đủ các thông số điện: U, I, P, Q, S, PF, kWh, ...
• Đo năng lượng 2 chiều, độ chính xác cao, tốc độ phản hồi nhanh
• Truyền thông giao tiếp RS485 Modbus-RTU
• Giao tiếp với biến tần hoặc hệ thống quản lý năng lượng (EMS)
• Lấy mẫu, đo lường, giám sát các hệ thống công suất
• Thực hiện đo lường 2 chiều và quản lý năng lượng điện phân tán
• Điều chỉnh phát điện, sạc và xả Pin theo công suất thời gian thực
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, UL, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Sử dụng cho hệ thống điện mặt trời hòa lưới, vi biến tần, ghép nối AC
• Hệ thống kết nối lưới điện quang điện, hệ thống lưu trữ năng lượng
Acrel ADL200N-CT - Đồng hồ đo năng lượng 1 pha
Mô tả
Acrel ADL200N-CT
- Loại hệ thống: 1P
- Tần số: 45~65Hz
- Điện áp định mức: AC 230V (220V~264V)
- Dòng điện đầu vào: 80A, 120A, 200A, 300A (CT ngoài)
- Quá tải: 1.2 lần định mức (liên tục), 2 lần (trong 1 giây)
- Công suất hao tổn: <0.2VA
- Chức năng:
* Đo năng lượng chủ động (tiến và lùi)
* Đo năng lượng phản ứng (thuận và ngược)
* Đo thông số: U, I, P, Q, S, PF, F, ... - Độ chính xác:
* Điện áp, dòng điện: ± 0.2%
* Công suất, tần sô: ± 0.5%
* Năng lượng hoạt động (kWh): Cấp B
* Năng lượng phản kháng (kVarh): Cấp 2 - Hiển thị: Màn hình LCD 8 chữ số, có đèn nền
- Truyền thông: Giao tiếp RS485 Modbus-RTU
- Thiết lập các thông số thông qua các phím phía trước
- Thời gian phản hồi: 100ms (U, I, P); 1,0s (năng lượng)
- Khả năng chống nhiễu điện từ, chuẩn IEC61000-4
- Nhiệt độ hoạt động: -25ºC ~ 55ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm môi trường: ≤95%RH, không ngưng tụ
- Độ cao lắp đặt: ≤3000m
- Lắp đặt: Gắn trên thanh ray DIN 35mm
- Cấp bảo vệ: IP51
- Kích thước sản phẩm: 18 x 90 x 65 (mm)

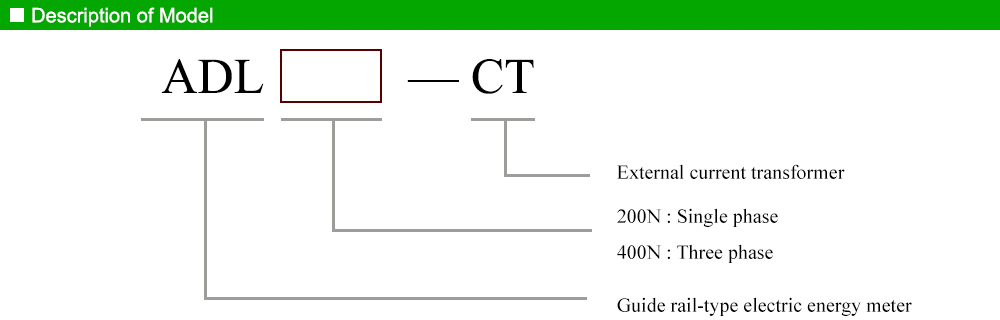

Cách tra mã: Acrel ADL200N-CT

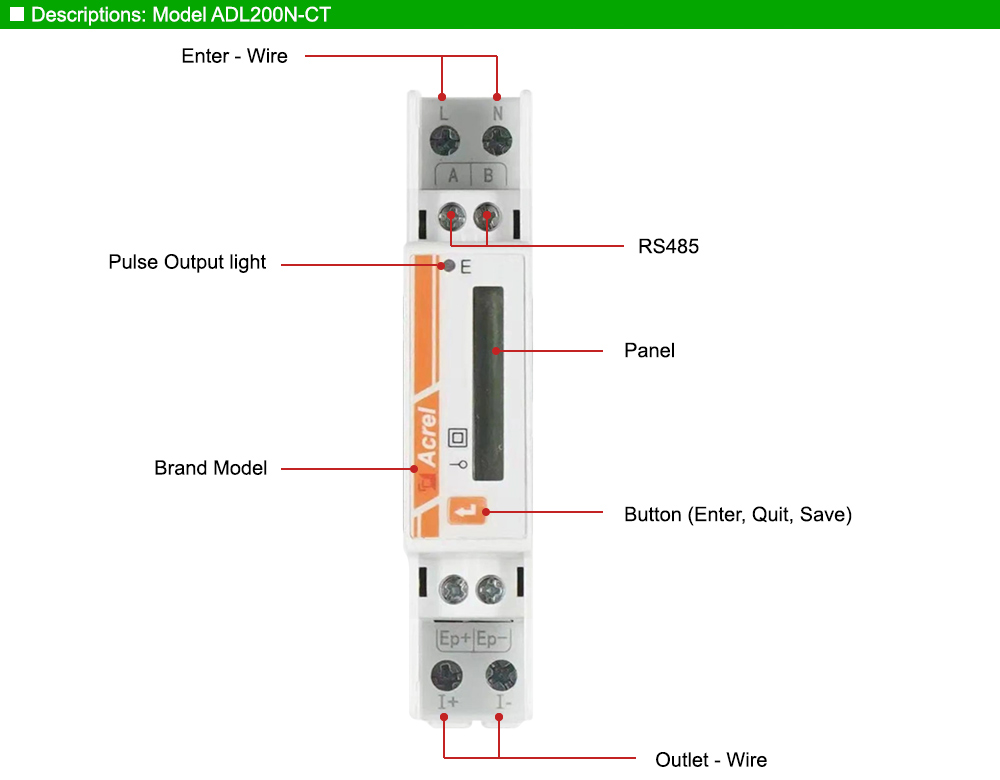

Mô tả: Acrel ADL200N-CT

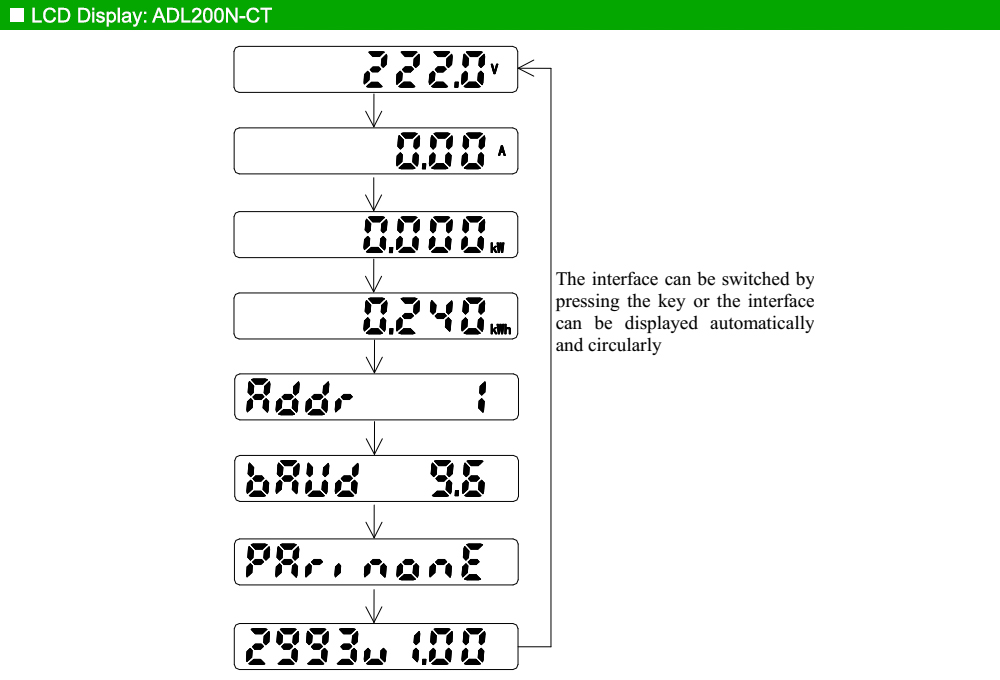

Màn hình hiển thị: Acrel ADL200N-CT

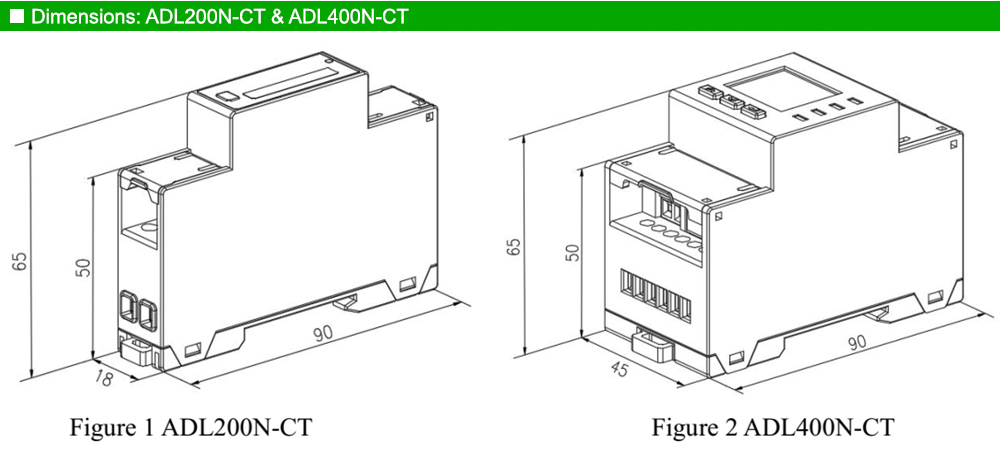

Kích thước: Acrel ADL200N-CT

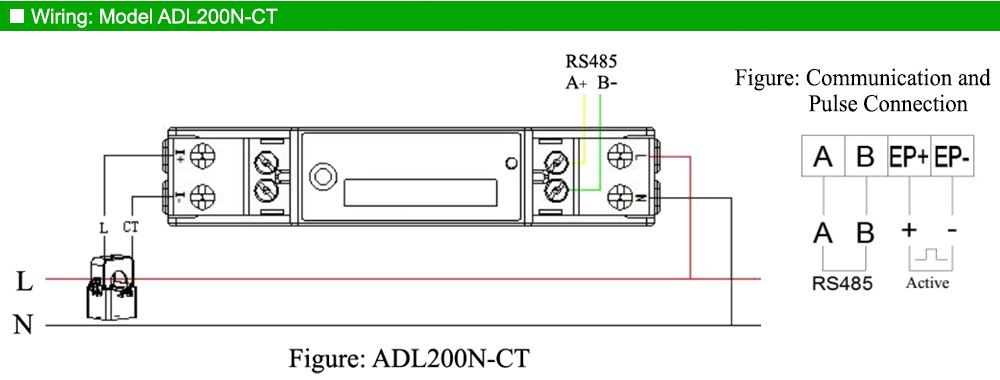

Sơ đồ đi dây: Acrel ADL200N-CT

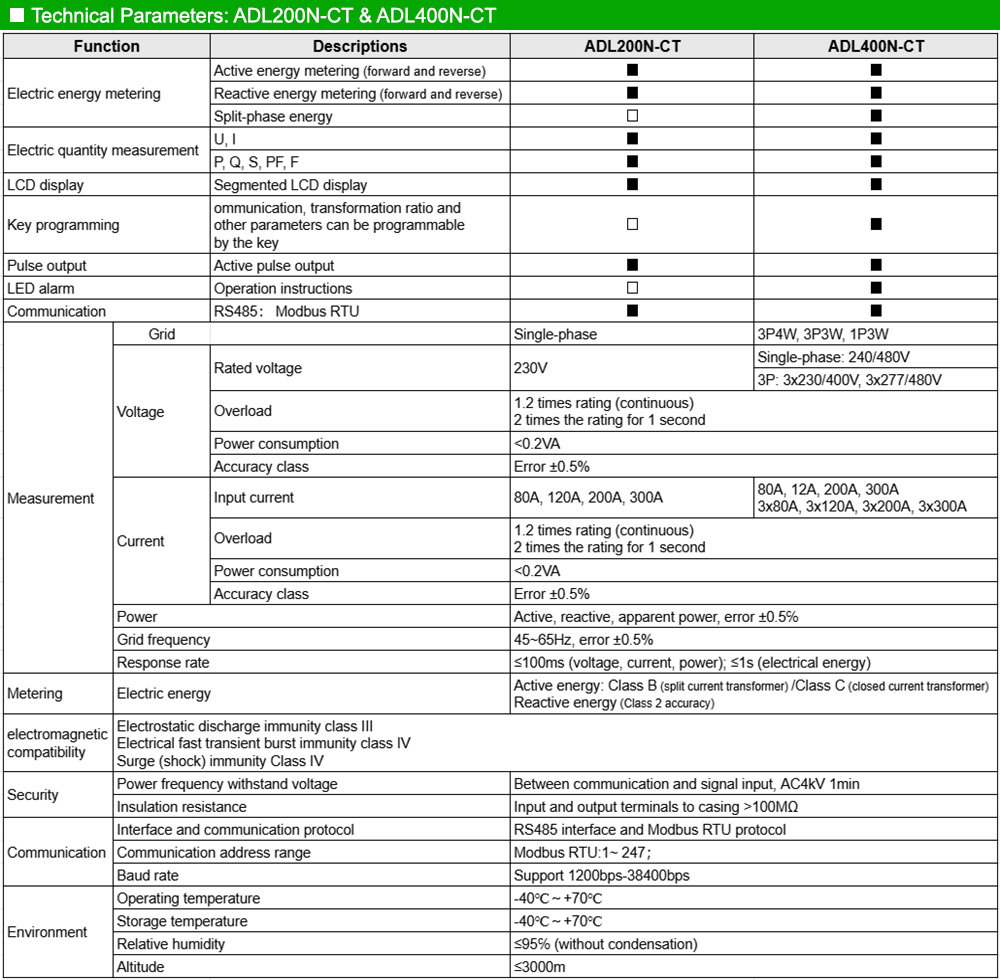

Thông số kỹ thuật: Acrel ADL200N-CT

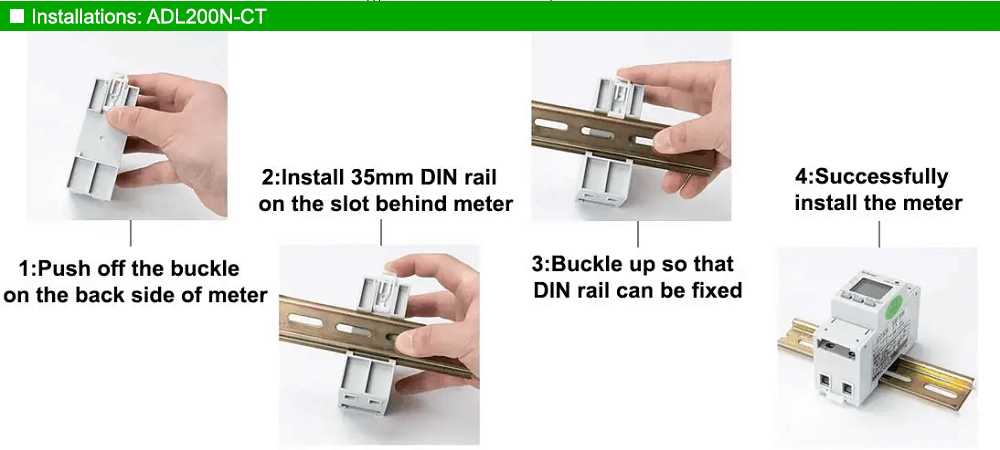

Lắp đặt: Acrel ADL200N-CT

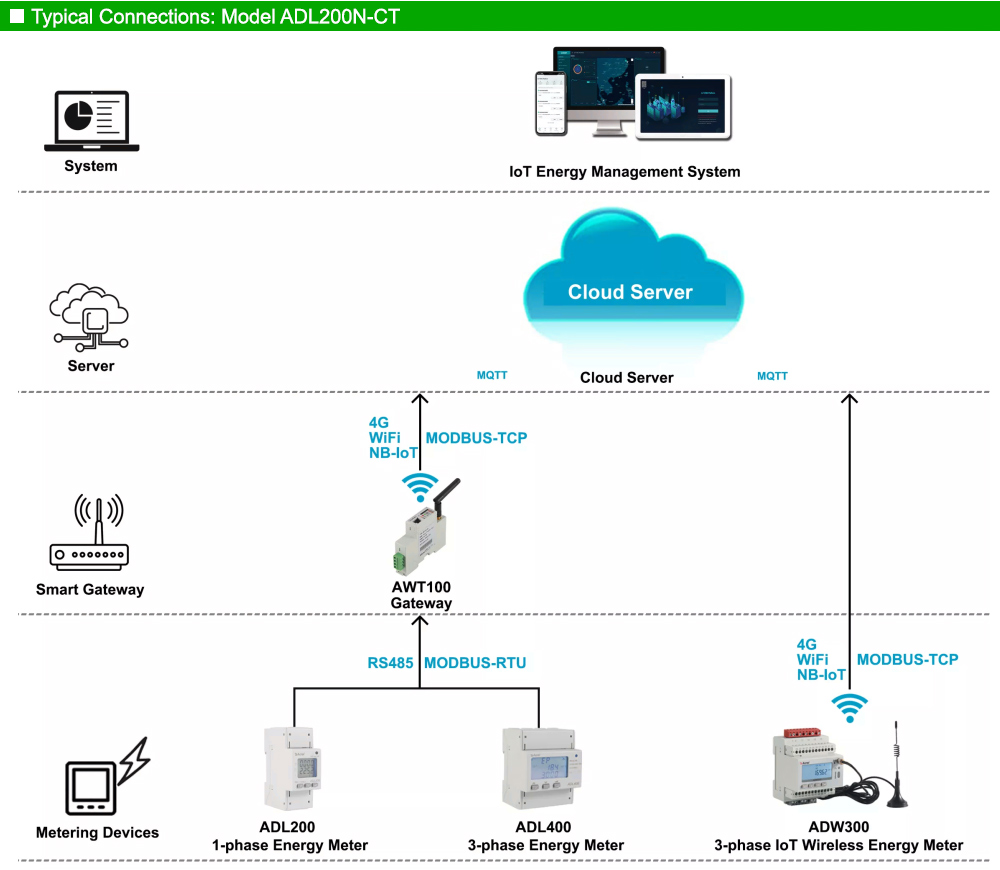

Mô hình kết nối: Acrel ADL200N-CT
Tải tài liệu kỹ thuật Acrel ADL200N-CT
