Đồng hồ đo năng lượng 3 pha Acrel ADL3000-E

In
Đồng hồ đo năng lượng 3 pha Acrel ADL3000-E
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, lắp đặt đơn giản trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Đo tất cả các thông số điện U, I, P, Q, S, PF, F, kWh, kVarh
• Đo sóng hài đến bậc thứ 31 và tổng lượng sóng hài
• Đầu vào chuyển mạch và đầu ra rơ le, có cảnh báo
• Truyền thông giao tiếp RS485 Modbus-RTU
• Giao tiếp và điều khiển từ xa với phép đo có độ chính xác cao
• Có thể trích xuất nhiều dữ liệu khác nhau trong 12 tháng trước
• Biểu giá 4 mức (Tăng đột biến, cao điểm, thấp điểm, trung bình)
Tiêu chuẩn:
• Chứng nhận CE, EAC, UL, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng


Đồng hồ đo điện ba pha DIN rail ADL3000 là đồng hồ đo thông minh được thiết kế cho hệ thống cung cấp điện, doanh nghiệp công nghiệp và khai thác mỏ và tiện ích để tính toán mức tiêu thụ điện và quản lý nhu cầu điện

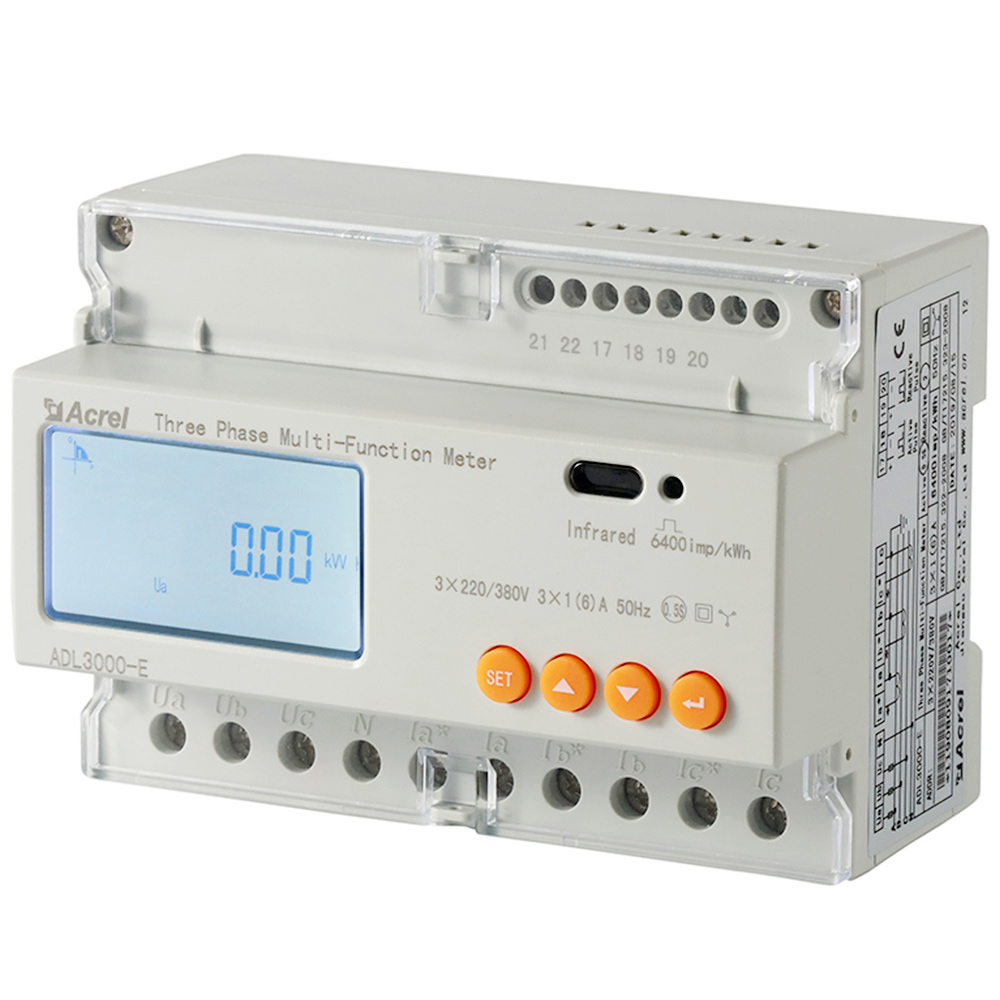

 Acrel ADL3000-E - Đồng hồ đo năng lượng 3 pha Acrel ADL3000-E - Đồng hồ đo năng lượng 3 pha
Giá bán 1 ₫
Mô tả Acrel ADL3000-E
  • Loại hệ thống: 3P3W hoặc 3P4W (đấu nối trực tiếp)
  • Tần số: 45 ~ 65Hz (Sai số ±0.2%)
  • Điện áp định mức: 3×220/380V, 3×380V, 3×57.7/100V, 3×100V
  • Dòng điện đầu vào:
    * Đầu nối trực tiếp: 3x10(80)A
    * Đấu nối qua biến dòng (CT): 3x1(6)A
  • Điện năng tiêu thụ:
    * Mạch điện áp: <10VA, mỗi pha
    * mạch dòng điện: <1VA mỗi pha
  • Cách đo: Đo trực tiếp hoặc qua biến dòng công suất nhỏ
  • Chức năng:
    * Đo các thông số: U, I, P, Q, S, PF, kWh, kvarh
    * Đo sóng hài: phân tích sóng hài đến bậc thứ 31
    * Biểu giá 4 mức (tăng đột biến, cao điểm, thấp điểm, trung bình)
    * 4 múi giờ, 2 danh sách, 14 khoảng thời gian theo ngày
    * Lưu trữ dữ liệu lịch sử tiêu điện trong 48 tháng
  • Độ chính xác:
    * Năng lượng hoạt động (kWh): Cấp 0.5S
    * Năng lượng phản kháng (kVarh): Cấp 2
  • Hiển thị: Màn hình LCD 8 chữ số
  • Truyền thông: RS485 Modbus-RTU; cổng hồng ngoại
  • Cổng mở rộng kết nối mô đun: RJ45, tương thích AWT100, MTL, MK
  • Tích hợp 1 đầu ra chuyển mạch, 1 đầu vào bộ ghép quang
  • Tích hợp DI/DO cho chức năng cảnh báo và điều khiển từ xa
  • Tùy chọn: Hỗ trợ đo nhiệt độ qua cảm biến NTC
  • Nhiệt độ hoạt động: -25ºC ~ 55ºC
  • Nhiệt độ lưu trữ: -40C ~ 70ºC
  • Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ, không có khí ăn mòn
  • Độ cao lắp đặt: ≤ 2500m
  • Lắp đặt: Gắn trên thanh ray DIN 350mm
  • Kích thước sản phẩm: 126 x 70 x 88 (mm)
  • Trọng lượng: ~ 0.3Kg

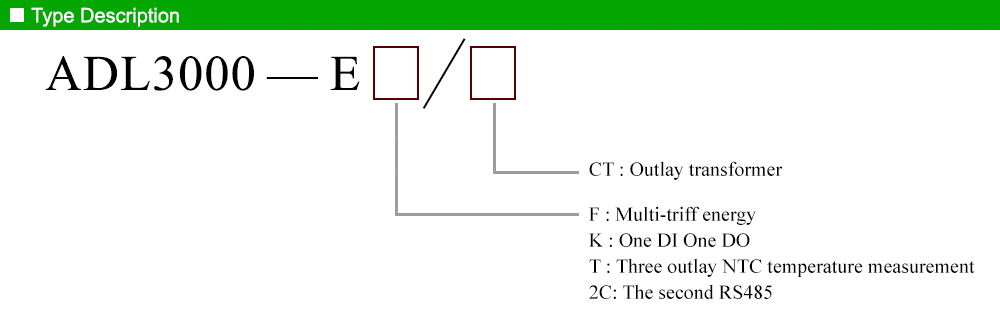

Cách tra mã: Acrel ADL3000-E

Cách tra mã: Acrel ADL3000-E

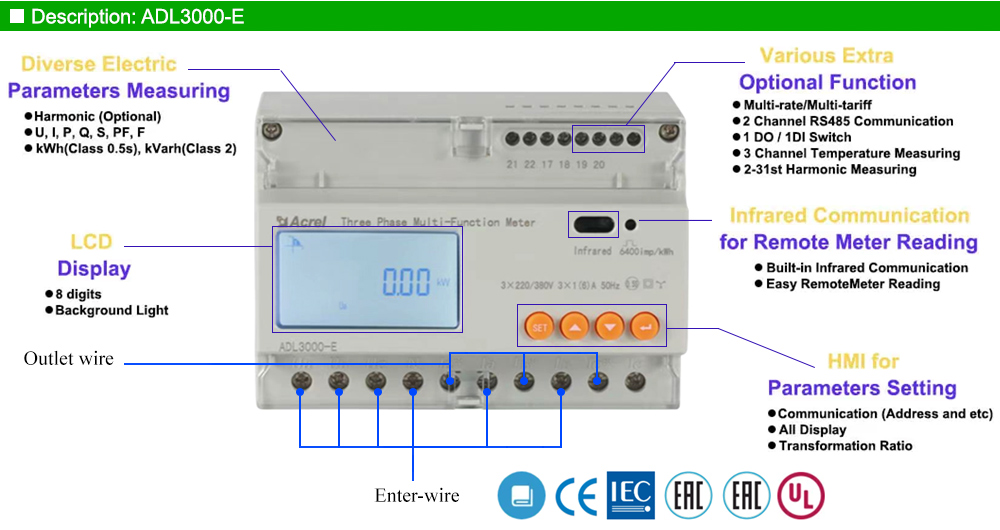

Mô tả: Acrel ADL3000-E

Mô tả: Acrel ADL3000-E

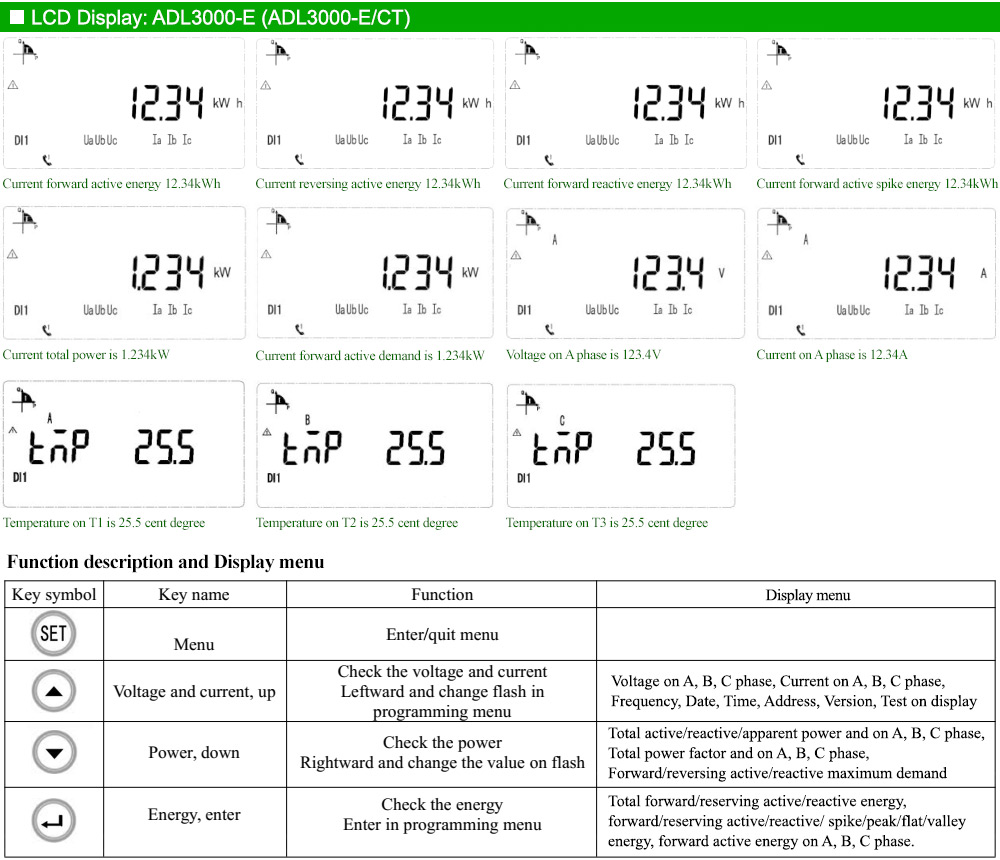

Màn hình hiển thị: Acrel ADL3000-E

Màn hình hiển thị: Acrel ADL3000-E

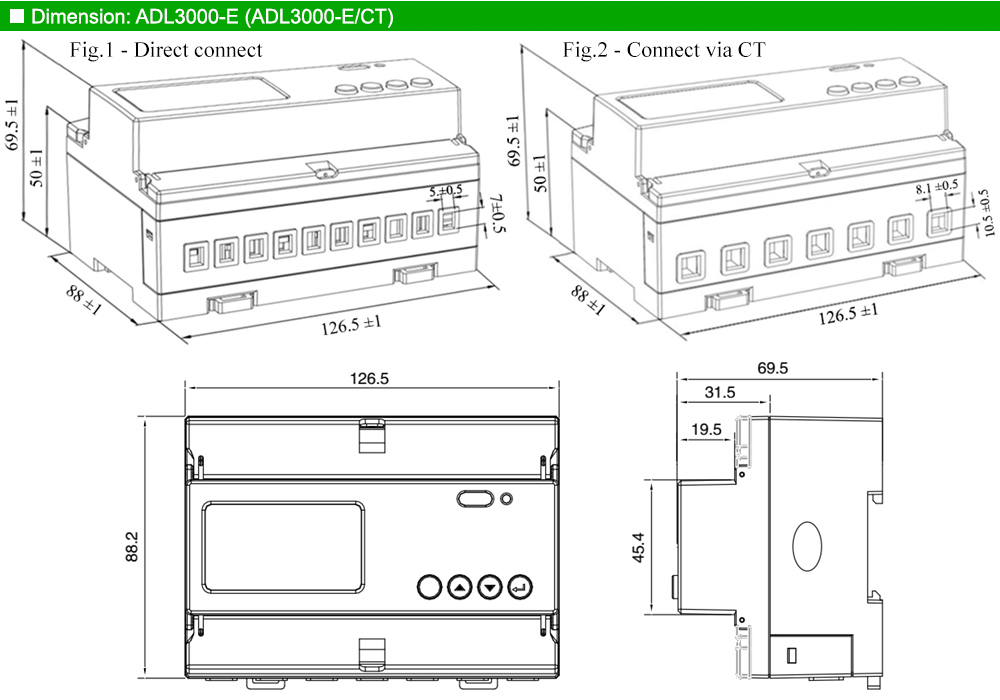

Kích thước: Acrel ADL3000-E

Kích thước: Acrel ADL3000-E

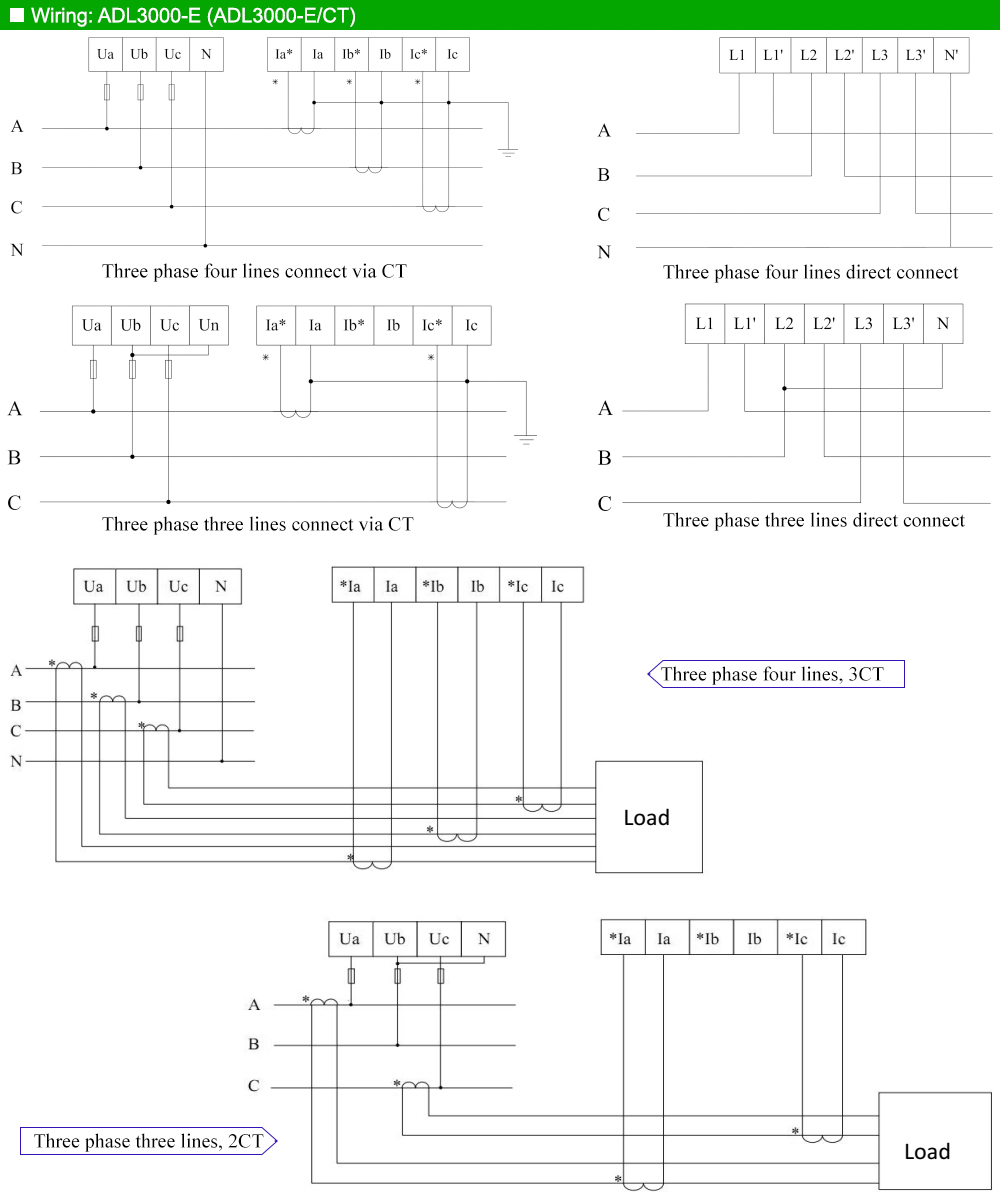

Sơ đồ đi dây: Acrel ADL3000-E

Sơ đồ đi đây: Acrel ADL3000-E

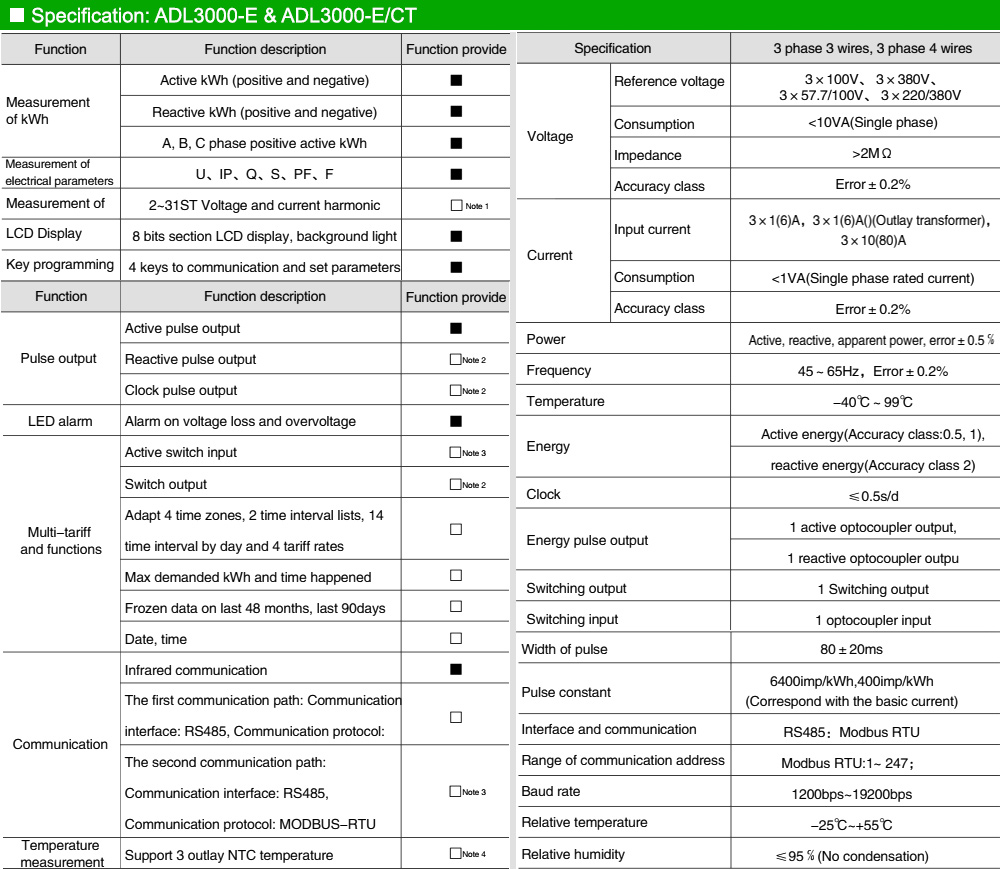

Thông số kỹ thuật: Acrel ADL3000-E

Thông số kỹ thuật: Acrel ADL3000-E

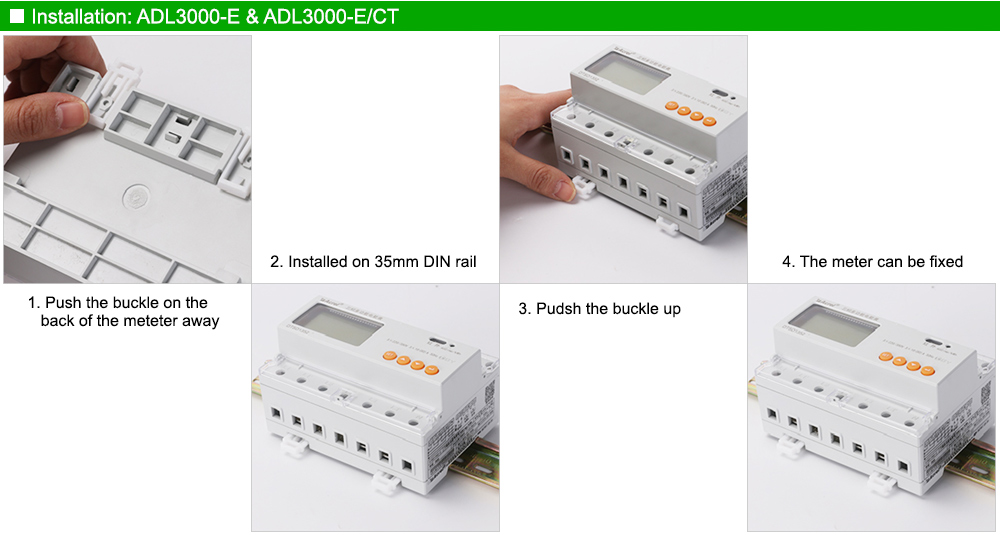

Lắp đặt: Acrel ADL3000-E

Lắp đặt: Acrel ADL3000-E

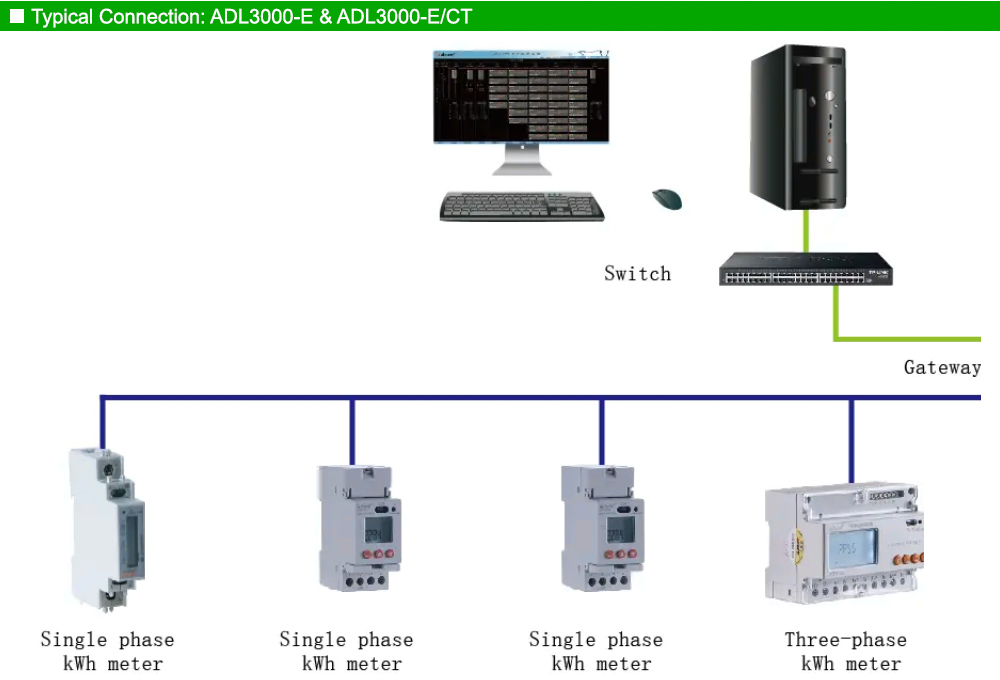

Mô hình kết nối: Acrel ADL3000-E

Mô hình kết nối: Acrel ADL3000-E

Tải tài liệu kỹ thuật Acrel ADL3000-E
