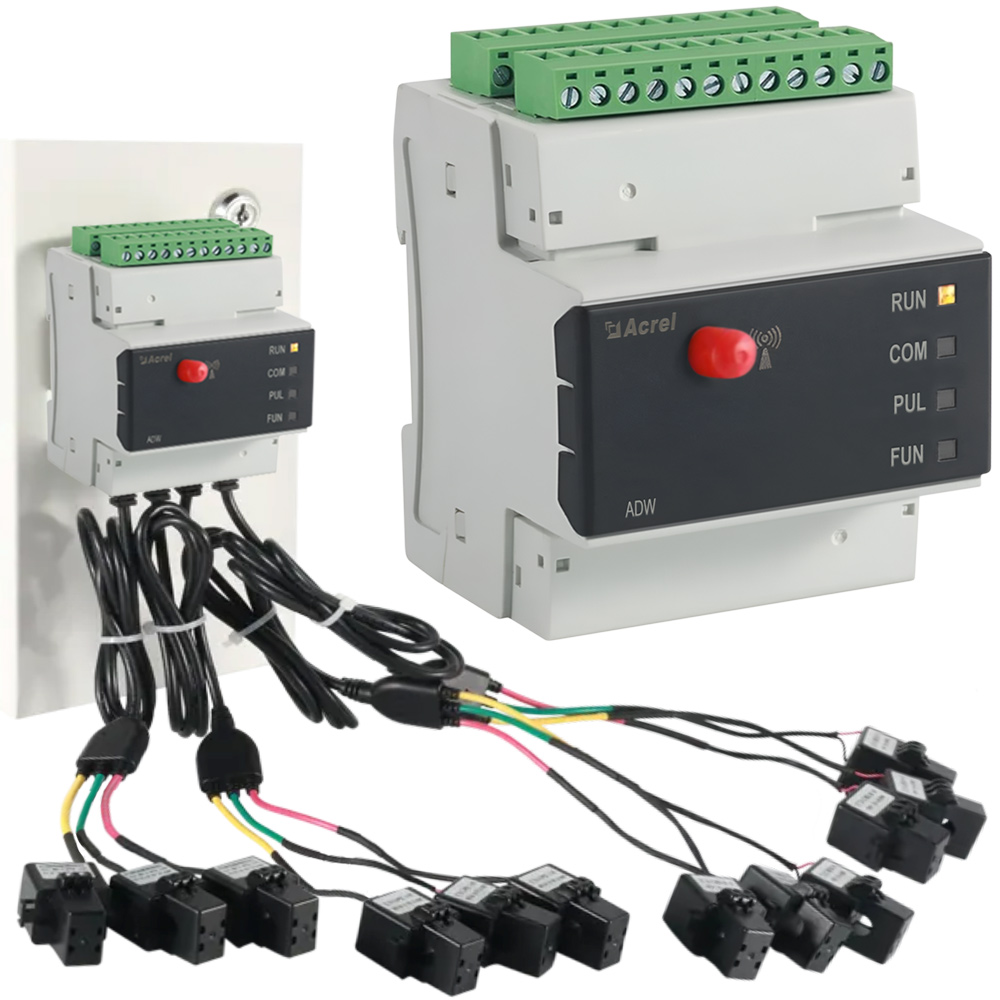

Đồng hồ đo năng lượng không dây đa kênh Acrel ADW220
Mô tả đặc trưng
• Thiết kế tối ưu hệ thống, phù hợp lắp đặt trên thanh ray DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Giám sát và quản lý năng lượng trong các hệ thống điện ba pha
• Đo các thông số: U, I, P, Q, S, PF, F, góc pha, mất cân bằng, sóng hài bậc 2~31
• Hỗ trợ đo tối đa 4 mạch 3 pha, cho phép giám sát đồng thời nhiều mạch điện
• Đèn Led hiển thị cảnh báo quá áp, quá dòng, mất pha, ...
• Truyền thông Modbus-RTU, giao tiếp RS485, giám sát từ xa linh hoạt
• Đầu vào chuyển mạch 2 kênh, đầu ra chuyển mạch 2 kênh
• Đầu ra xung chủ động (Mạch tương ứng có thể chuyển đổi).
• Đo đa biểu giá: 14 chu kỳ cài đặt tỷ lệ, 200 hồ sơ sự kiện và ghi họa động DI/DO
• Ghi lại điện áp, dòng điện và điện cực của tháng hiện tại và tháng trước
• Tùy chọn 2G, 4G, LoRa, LoRaWAN, NB-IoT và Wi-Fi thông qua mô-đun AWT100
• Tùy chọn đầu vào chuyển mạch 12 kênh (12DI) và 4 đầu ra chuyển đổi kênh (4DO)
• Tùy chọn mô đun đo nhiệt độ (NTC) và dòng rò, phát hiện sớm các sự cố tiềm ẩn
• Sử dụng cổng kết nối mô đun linh hoạt RJ45 hoặc RJ12 đầu nhỏ
Tiêu chuẩn:
• Chứng nhận CE, EAC, UL, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Sử dụng cho điện mặt trời, Trạm sạc, hệ thống vừa, ...
• Quản lý tiêu thụ điện năng tại các trạm cơ sở viễn thông
• Tích hợp vào hệ thống quản lý năng lượng thông minh (EMS)
 Acrel ADW220 - Đồng hồ đo năng lượng (Lora) đa kênh Acrel ADW220 - Đồng hồ đo năng lượng (Lora) đa kênh
Giá bán 1 ₫
Mô tả Acrel ADW220
  • Pha: 3P3W, 3P4W
  • Tần số: 45~65Hz, ±0.2%
  • Điện áp: AC 3 x 220/380V
  • Dòng điện: 5A, 100A, 400A, 600A (CT ngoài)
  • Chức năng:
    * Đo các thông số: U, I, P, Q, S, PF, F, kWh
    * Đo góc pha, mất cân bằng, sóng hài bậc 2~31
    * Đa biểu giá: Cài đặt 14 chu kỳ, 12 tháng
    * Đo tối đa 4 mạch 3 pha, giám sát đồng thời nhiều mạch điện
  • Độ chính xác:
    * Dòng điện: Cấp 0.5
    * Công suất hoạt động: Cấp 1
    * Công suất phản kháng: Cấp 2
  • Hiển thị: Màn hình LCD 8 chữ số, có đèn nền
  • Truyền thông: RS485 Modbus-RTU, LoRa 470/433
  • Đèn Led cảnh báo quá áp, quá dòng, mất pha...
  • Mạch điện: 1 ~ 4 mạch điện 3 pha
  • Sóng hài: Phân tích và đo sóng hài từ bậc 2 đến 31
  • Đa biểu giá: Cài đặt 14 chu kỳ, 12 tháng
  • Chuyển đổi: 2DI / 2DO, 1 xung hoạt động đầu ra
  • Cổng giao tiếp mở rộng tùy biến: RJ45 hoặc RJ12 (đầu nhỏ)
  • Giao tiếp không dây: LoRa, NB-IoT, 4G, WiFi (tích hợp hoặc qua AWT100)
  • Nhiệt độ hoạt động: -25ºC ~ 55ºC
  • Nhiệt độ lưu trữ: -40ºC ~ 70ºC
  • Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
  • Độ cao lắp đặt: < 2000m
  • lắp đặt: gắn trên thanh ray DIN 35mm
  • Kích thước: 72 x 98 x 36 (mm)

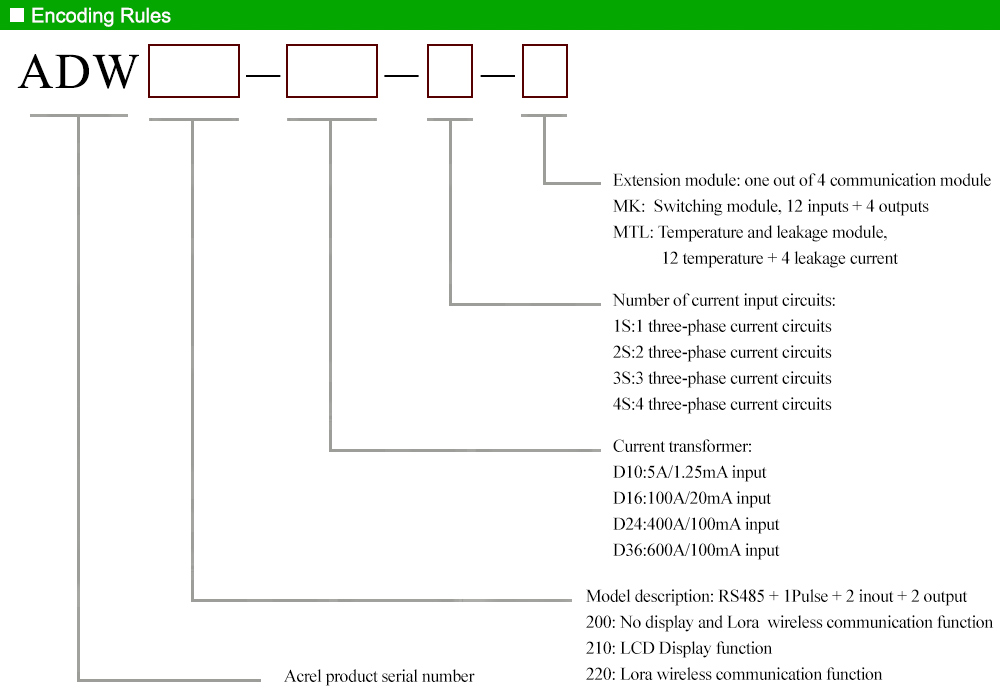

Cách tra mã: Acrel ADW220

Cách tra mã: Acrel ADW220

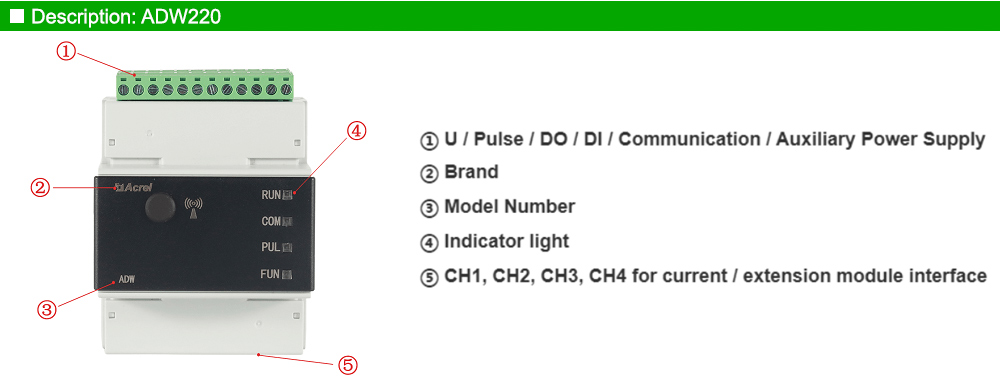

Mô tả: Acrel ADW220

Mô tả: Acrel ADW220

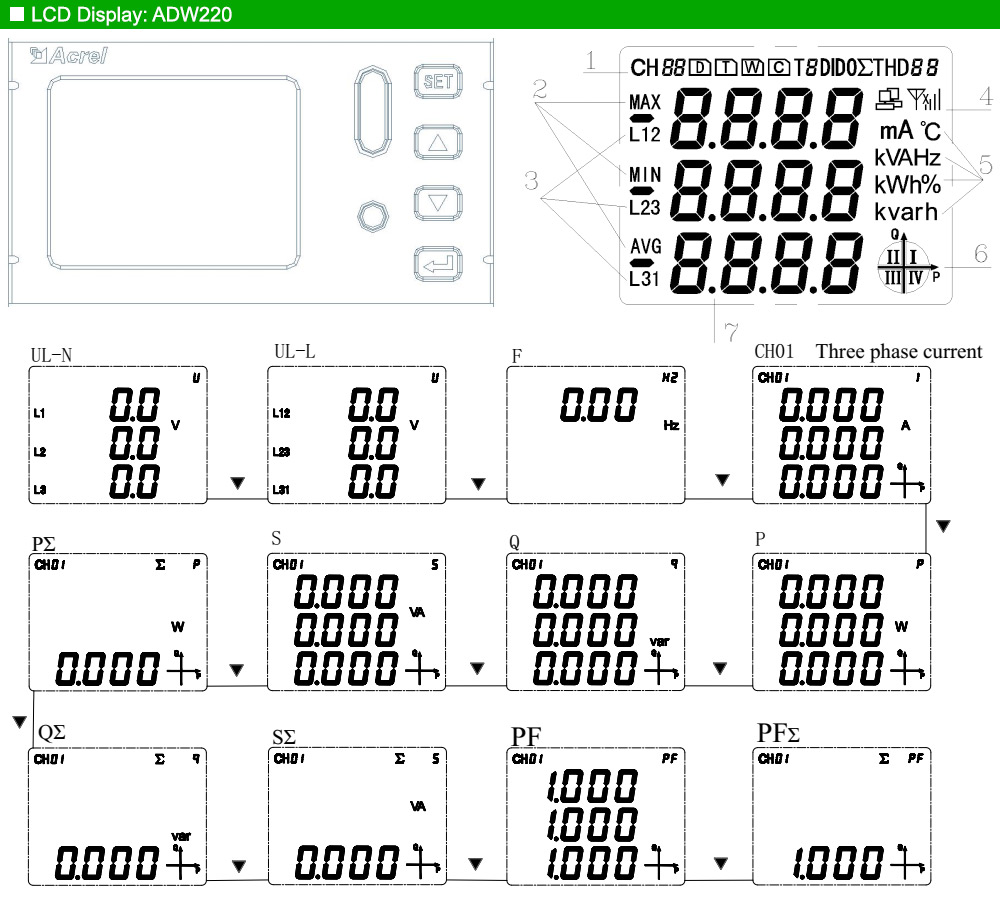

Màn hình hiển thị: Acrel ADW220

Màn hình hiển thị: Acrel ADW220

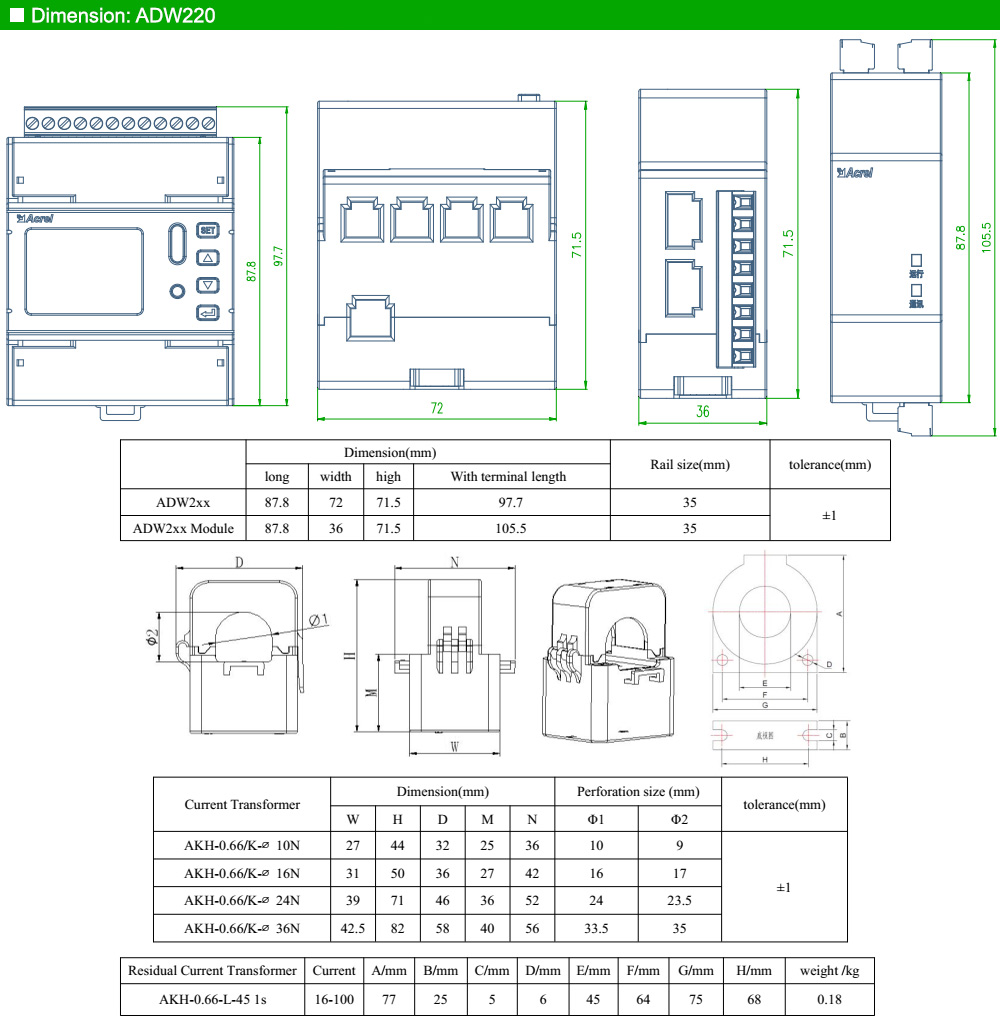

Kích thước: Acrel ADW220

Kích thước: Acrel ADW220

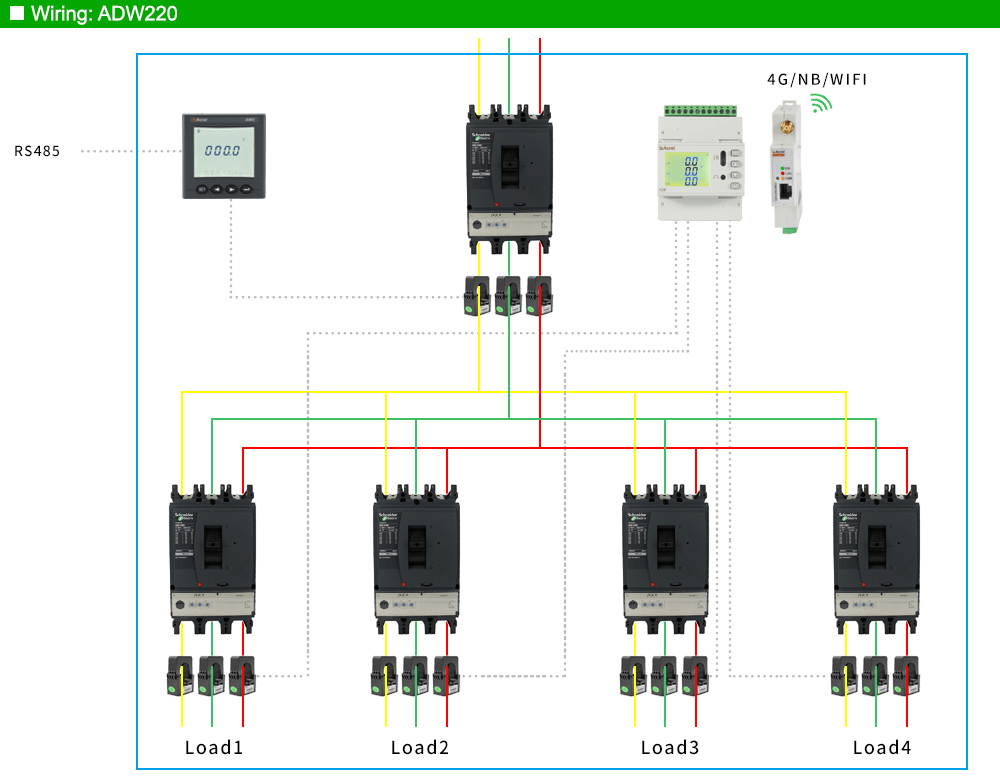

Sơ đồ đi dây: Acrel ADW220

Sơ đồ đi đây: Acrel ADW220

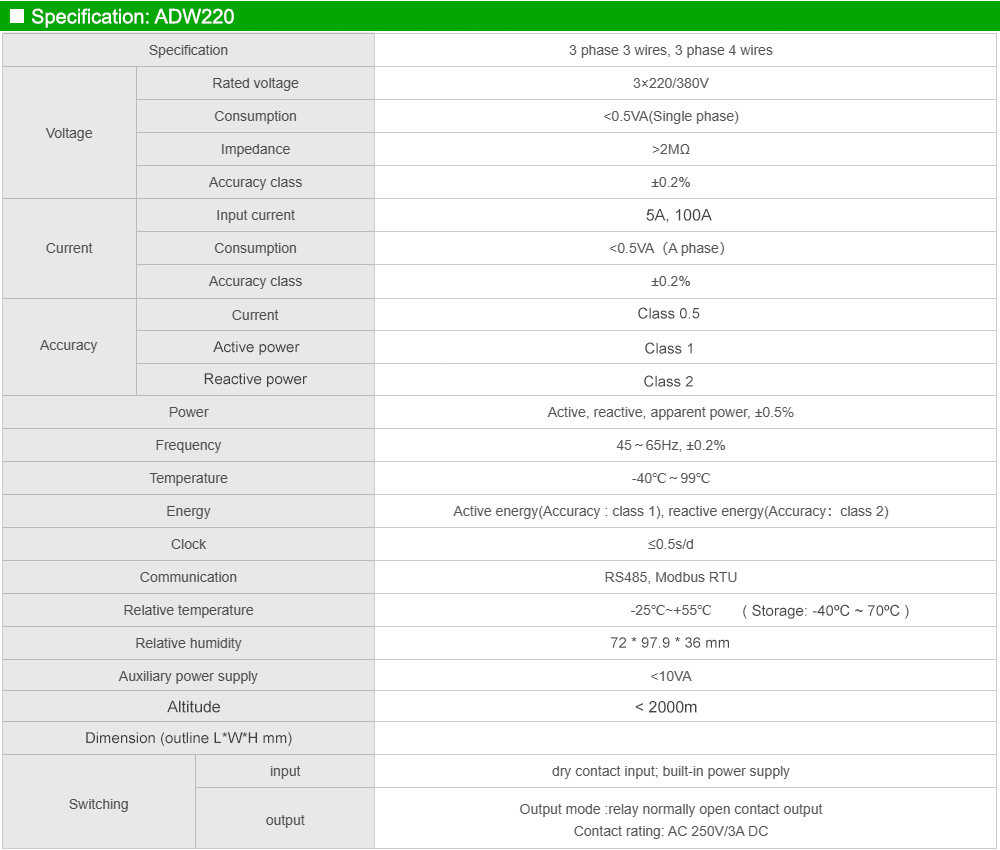

Thông số kỹ thuật: Acrel ADW220

Thông số kỹ thuật: Acrel ADW220

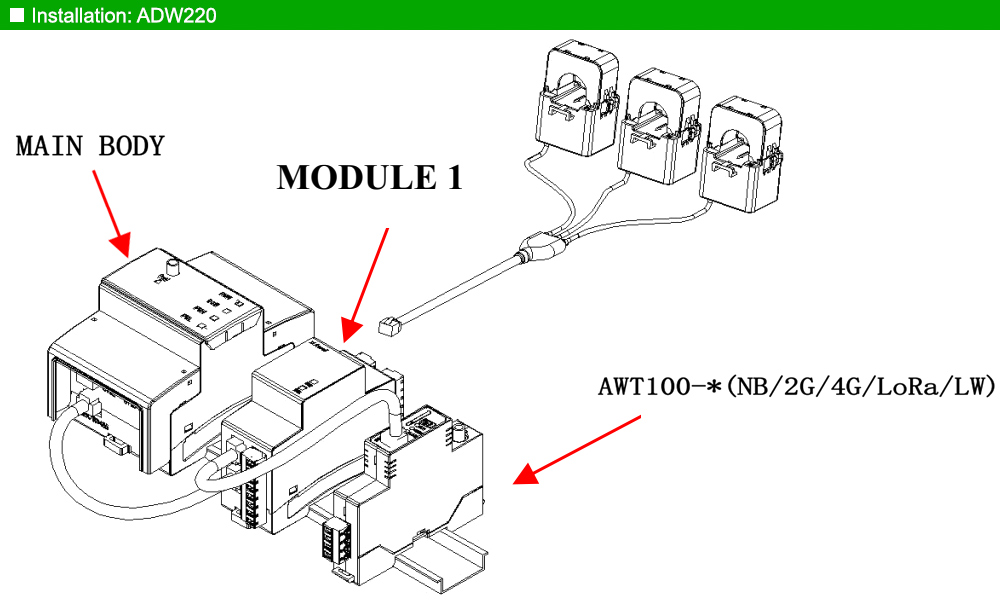

Lắp đặt: Acrel ADW220

Lắp đặt: Acrel ADW220

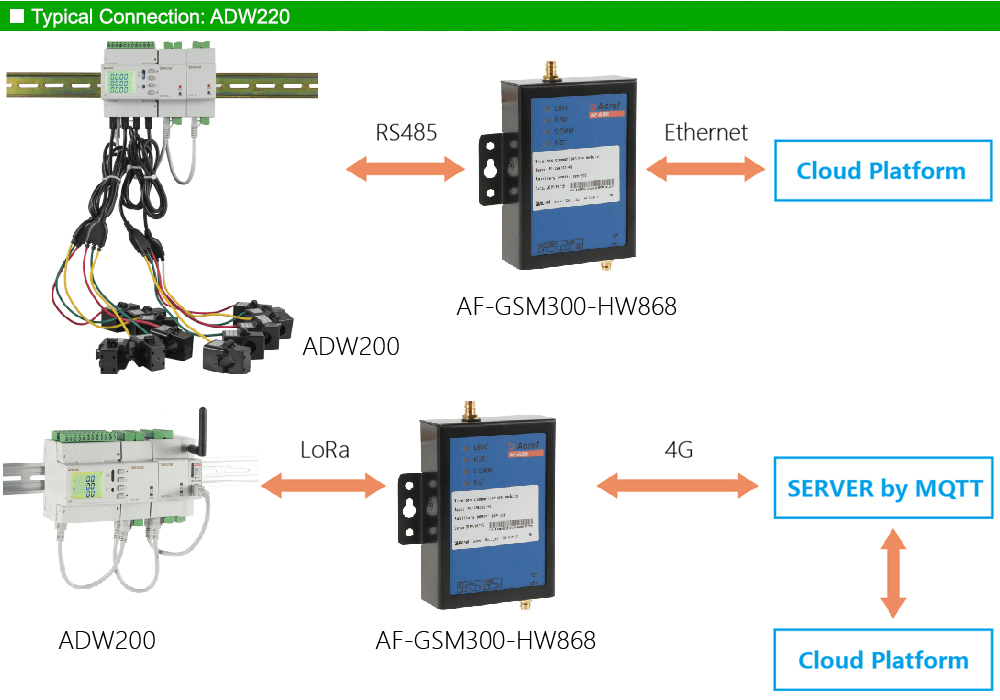

Mô hình kết nối: Acrel ADW220

Mô hình kết nối: Acrel ADW220

Tải tài liệu kỹ thuật Acrel ADW220
