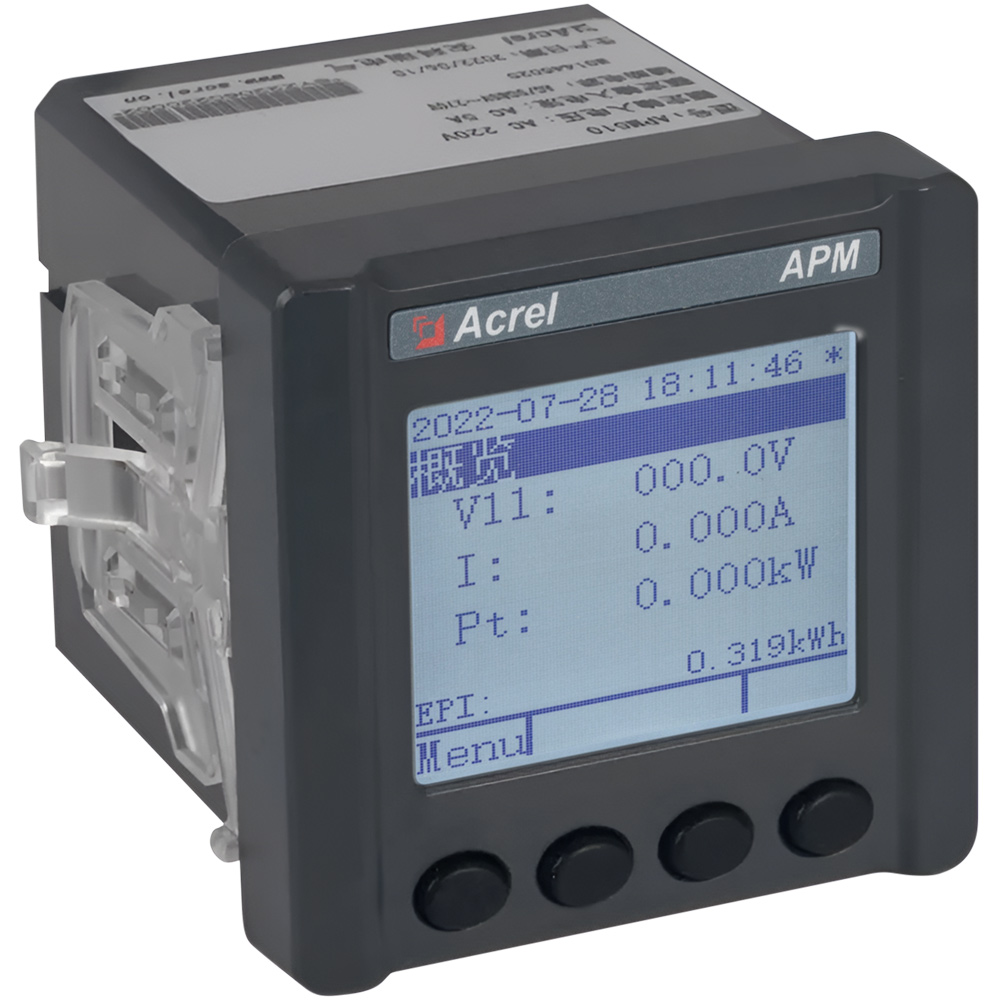

Đồng hồ điện 3 pha đa năng Acrel APM520
Đồng hồ điện 3 pha đa năng Acrel APM520
Mô tả đặc trưng
• Tên gọi: Đồng hồ đo năng lượng 3 pha đa chức năng
• Đây là phiên bản nâng cao của đồng hồ đo APM510
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Đo công suất tổng và phân tích chất lượng điện năng
• Đo năng lượng bốn góc phần tư, năng lượng đa tỷ lệ
• Đo điện phân chia pha, đo tổng công suất xung phản kháng
• Đo các thông số V, A, W, Var, VA, PF, Hz, kWh, kVarh, THD, ...
• Đo dòng rò (tùy chọn) và phân tích sóng hài từ bậc 2 đến bậc 63
• Linh hoạt thực hiện đo công suất và giám sát trạng thái chuyển mạch
• Chức năng ghi lỗi, ghi sự kiện, thống kê và giao tiếp mạng
• Màn hình LCD đa dòng, nhiều thông số hiển thị đồng thời
• Giao tiếp RS485 Modbus-RTU, (tùy chọn Ethernet Modbus-TCP)
• Hỗ trợ 4 đầu vào Digital (4DI), 3 đầu ra (2DO), 2 đầu ra xung
• Dễ dàng tích hợp vào hệ thống giám sát năng lượng thông minh
• Lắp đặt gắn mặt tủ, trong tủ điện chính, tủ phân phối tầng, tủ hòa lưới
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Dùng cho hệ thống giám sát điện nâng cao (có cảnh báo, truyền thông)
• Dùng cho trạm biến áp, trung tâm điều khiển, nhà máy công nghiệp lớn
• Thích hợp cho việc tích hợp vào hệ thống SCADA, EMC, BMS
Mô tả đặc trưng
• Tên gọi: Đồng hồ đo năng lượng 3 pha đa chức năng
• Đây là phiên bản nâng cao của đồng hồ đo APM510
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Đo công suất tổng và phân tích chất lượng điện năng
• Đo năng lượng bốn góc phần tư, năng lượng đa tỷ lệ
• Đo điện phân chia pha, đo tổng công suất xung phản kháng
• Đo các thông số V, A, W, Var, VA, PF, Hz, kWh, kVarh, THD, ...
• Đo dòng rò (tùy chọn) và phân tích sóng hài từ bậc 2 đến bậc 63
• Linh hoạt thực hiện đo công suất và giám sát trạng thái chuyển mạch
• Chức năng ghi lỗi, ghi sự kiện, thống kê và giao tiếp mạng
• Màn hình LCD đa dòng, nhiều thông số hiển thị đồng thời
• Giao tiếp RS485 Modbus-RTU, (tùy chọn Ethernet Modbus-TCP)
• Hỗ trợ 4 đầu vào Digital (4DI), 3 đầu ra (2DO), 2 đầu ra xung
• Dễ dàng tích hợp vào hệ thống giám sát năng lượng thông minh
• Lắp đặt gắn mặt tủ, trong tủ điện chính, tủ phân phối tầng, tủ hòa lưới
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Dùng cho hệ thống giám sát điện nâng cao (có cảnh báo, truyền thông)
• Dùng cho trạm biến áp, trung tâm điều khiển, nhà máy công nghiệp lớn
• Thích hợp cho việc tích hợp vào hệ thống SCADA, EMC, BMS
Acrel APM520 - Đồng hồ đo chất lượng điện năng
Mô tả
Acrel APM520
- Loại hệ thống: 3 pha 3 dây, 3 pha 4 dây
- Tần số hoạt động: 45~65Hz
- Nguồn cấp: AC 85~265V; DC 100~350V
- Tiêu thụ điện năng: mạch đo <0.5VA; nguồn cấp ≤15VA
- Thông số đo: V, A, W, Var, VA, PF, Hz, kWh, kVarh, THD, ...
- Đo sóng hài : từ 2 ~ 63 (bậc)
- Độ chính xác: V, A, Hz, PF Cấp 0.2; W Cấp 0.5; Var Cấp 1
- Hiển thị: LCD đa dòng, 128x128, có đèn nền, IP54
- Truyền thông: giao tiếp RS485, Modbus-RTU/DLT645 (tùy chọn)
- Cổng Vào/Ra: 4DI, 2DO (Relay), 2 đầu ra xung (10.000 imp/kWh mỗi kênh)
- Nhiệt độ hoạt động: -25ºC ~ 70ºC
- Nhiệt độ lưu trữ: -40ºC ~ 85ºC
- Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt: ≤ 2500m
- Lắp đặt: gắn trên bảng tủ điều khiển
- Kích thước sản phẩm: 96 x 96 x 77.8 (mm)
- Kích thước lỗ khoét: 88 x 88 (mm)

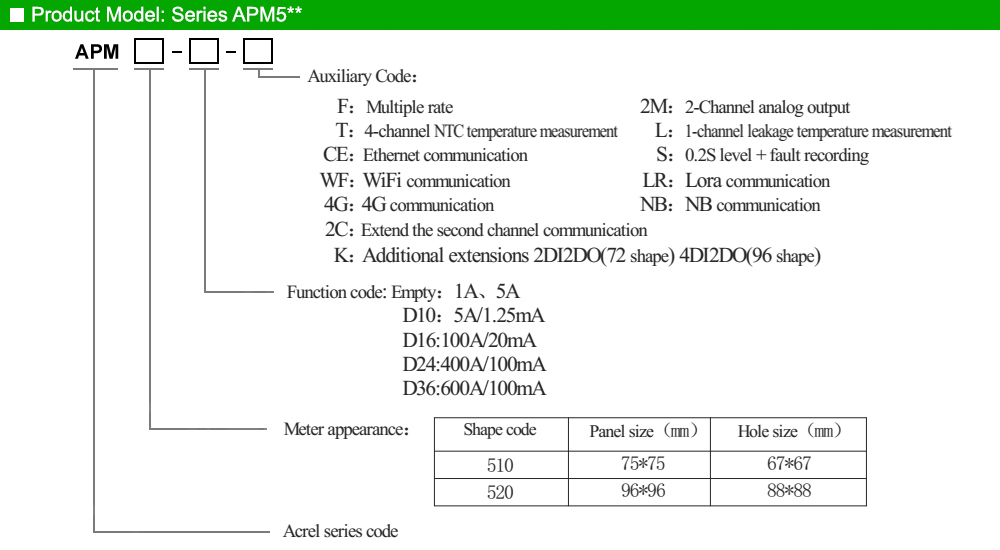

Cách tra mã: Acrel APM520

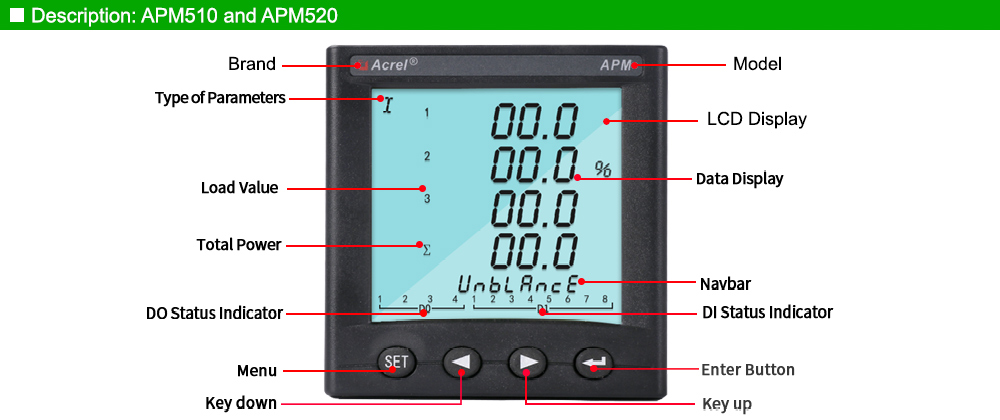

Mô tả: Acrel APM520

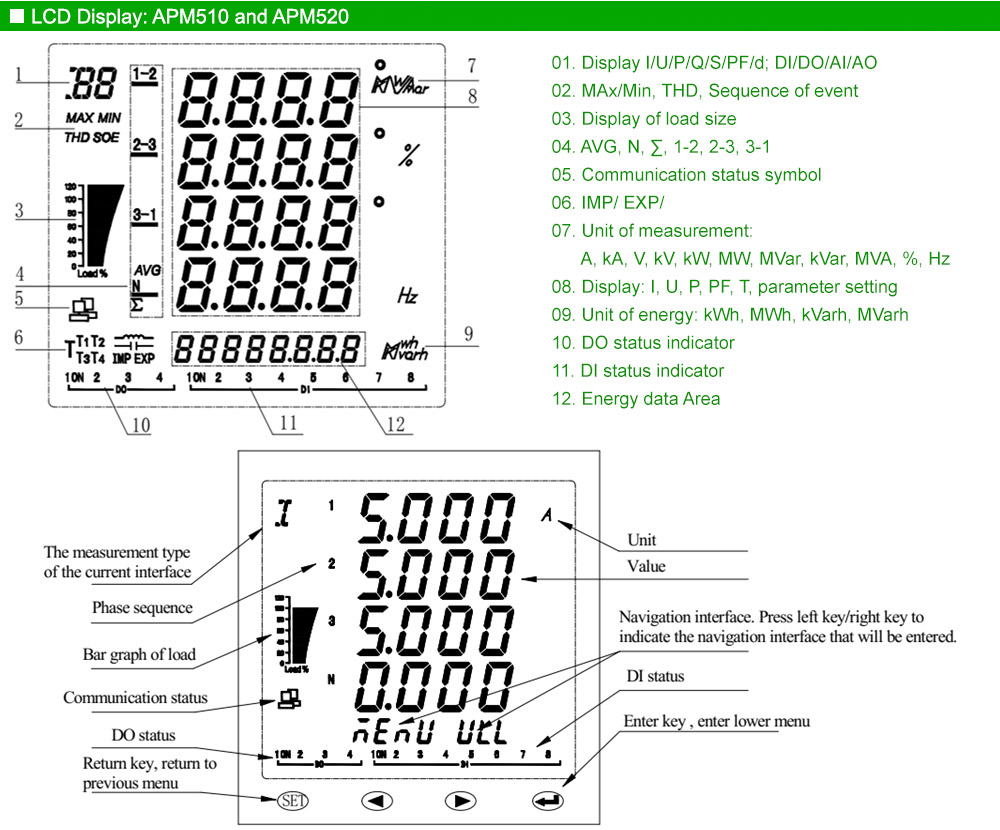

Màn hình hiển thị: Acrel APM520

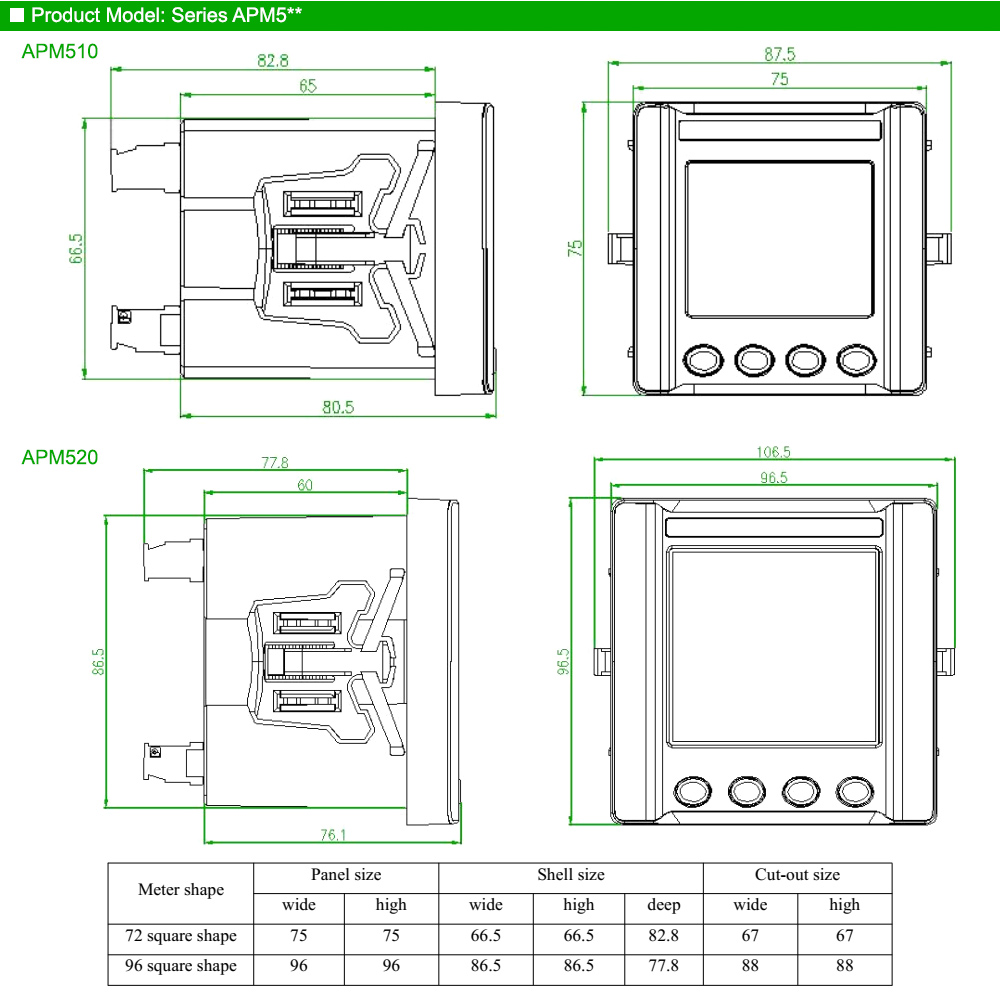

Kích thước: Acrel APM520
Sơ đồ đi dây: Acrel APM520

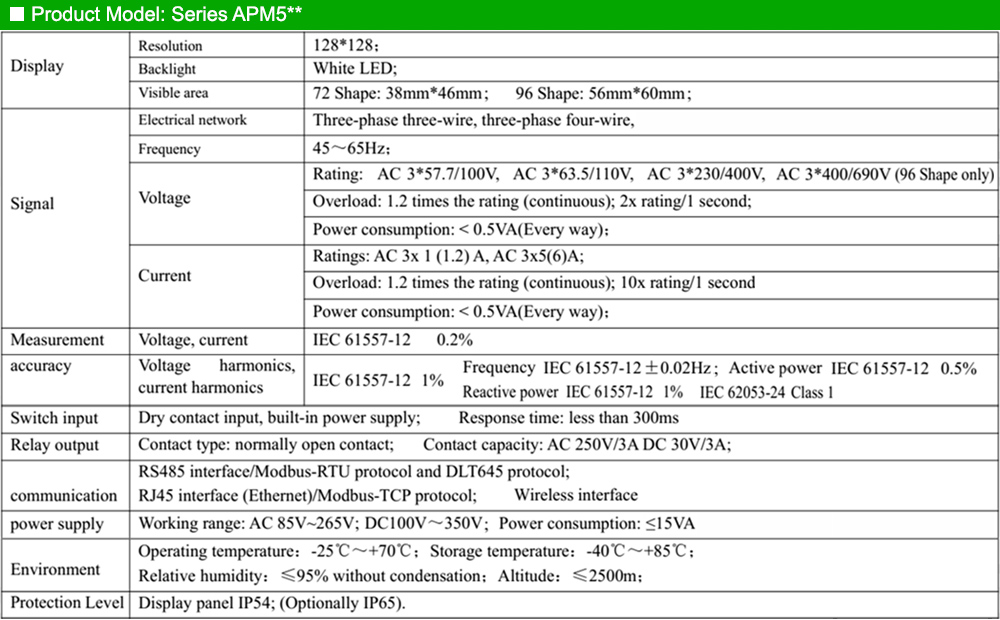

Thông số kỹ thuật: Acrel APM520

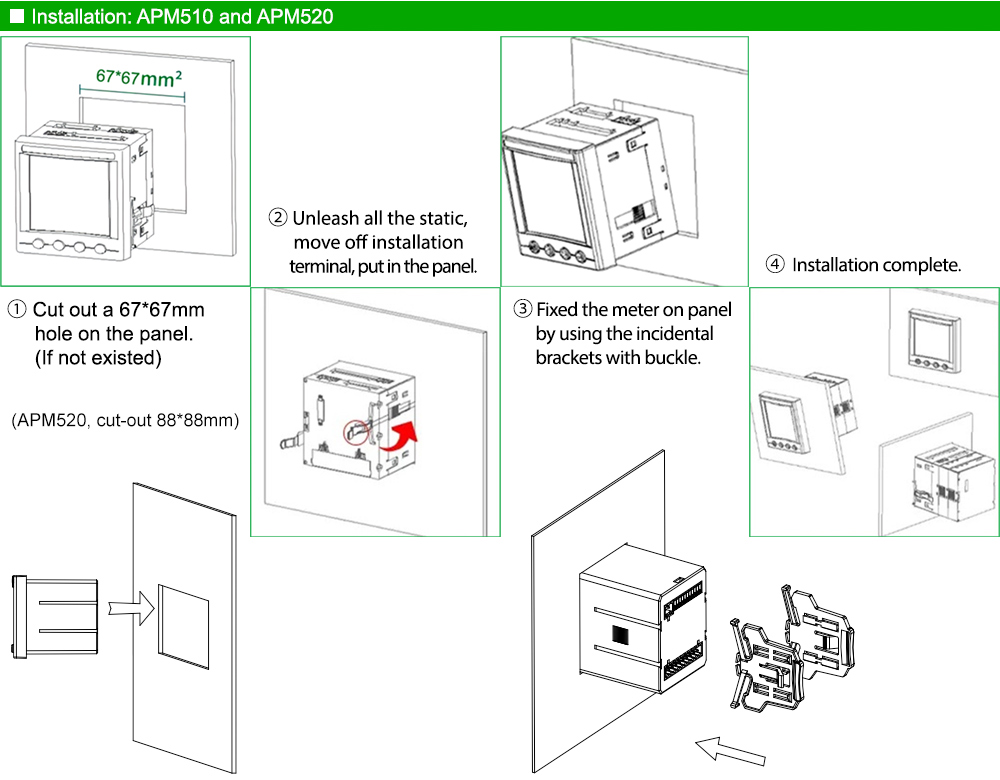

Lắp đặt: Acrel APM520

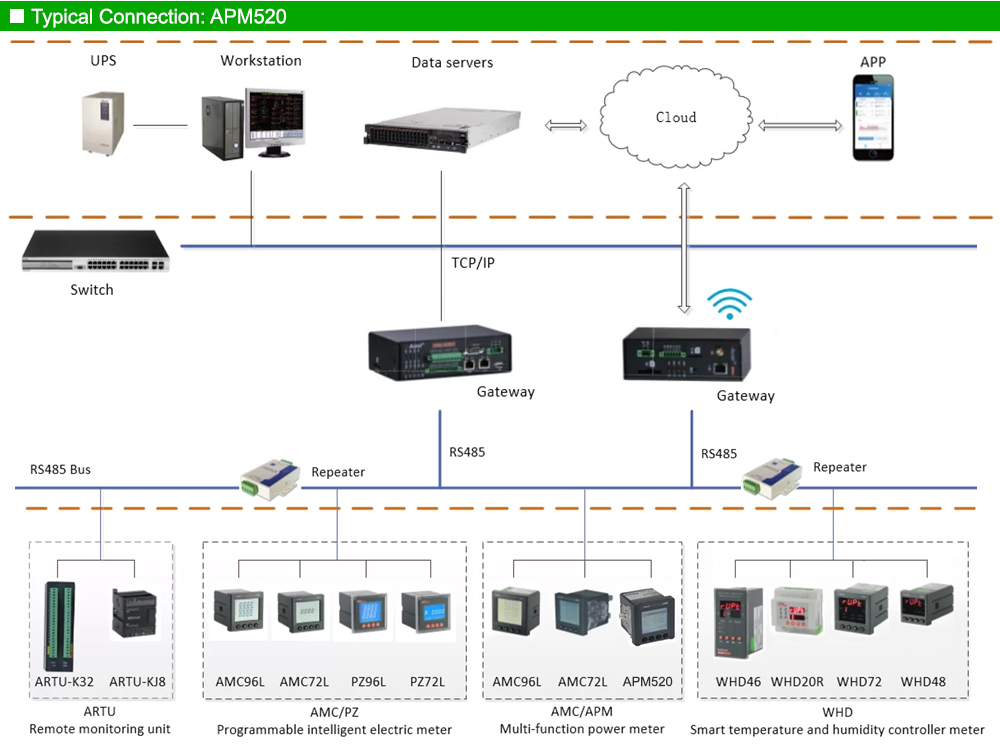

Mô hình kết nối: Acrel APM520
Tải tài liệu kỹ thuật Acrel APM520
