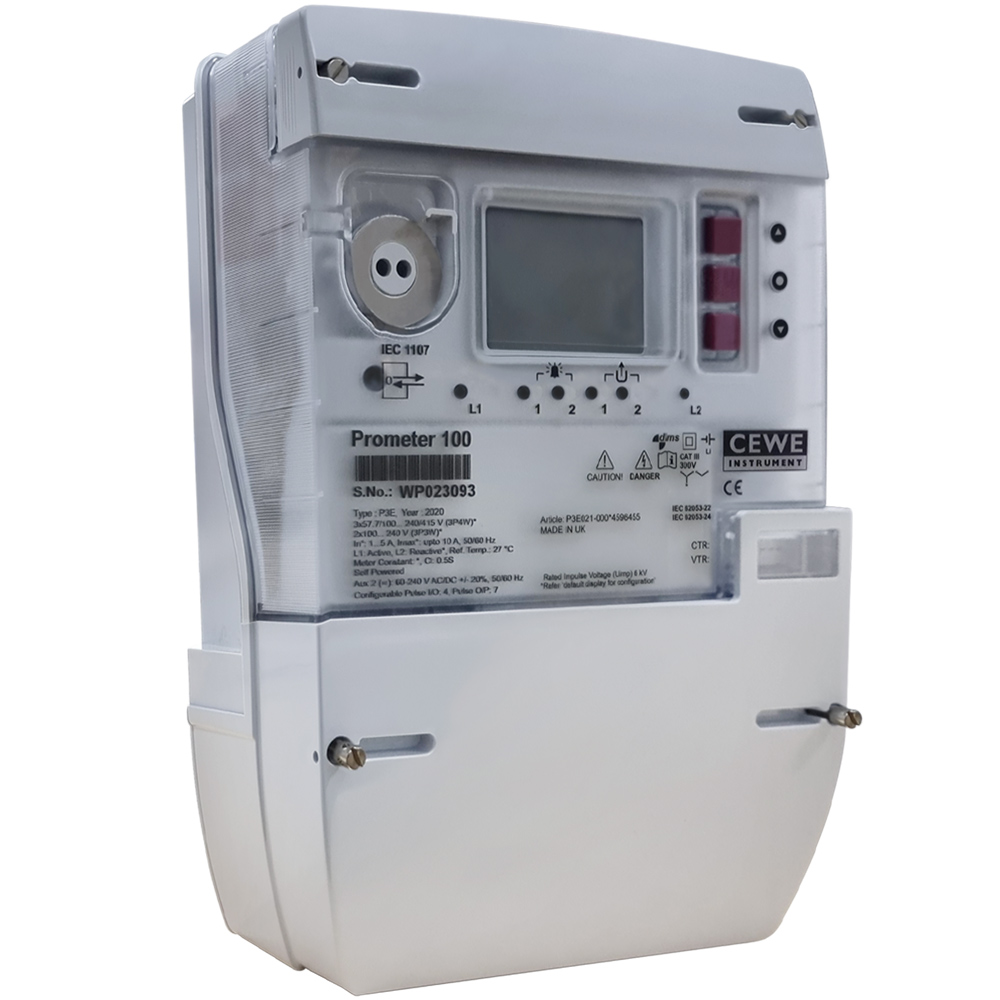

Công tơ điện tử 3 pha Prometer 100
Công tơ điện tử 3P CEWE Prometer 100 Prometer 100
☼ Mô tả :
• Loại công tơ điện tử 3 pha, thông minh, nhiều biểu giá, đa chức năng
• Màn hình LCD, đèn nền xanh lá, hiển thị đồ thị giản đồ các đại lượng
• Đạt cấp chính xác đến 0.2S cho cả điện năng tác dụng và phản kháng
• Cổng RS232 tương thích với modem cấp nguồn bằng đồng hồ đo
• Bộ ghi kép cho các thông số năng lượng và tức thời, khả năng ghi lên đến 1.100 sự kiện
• Truyền thông đồng thời DLMS và Modbus qua cổng Ethernet, giao thức SNTP
• Truyền thông RS232/RS485, Ethernet, mô-đun có thể thay thế tại chỗ và cắm nóng
• Truyền thông linh hoạt, mô đun cho phép tích hợp với các hệ thống AMR / AMI / SCADA
• Cổng IEC61850: hỗ trợ giao thức IEC61850, kết nối với hệ thống tự động hóa trạm
• Cổng quang Optical 1107: cổng kết nối cấu hình với công tơ
• Có thể sử dụng modem GRPS/GSM để truyền dữ liệu trực tiếp
• Các giao tiếp có thể cấu hình từ xa, Pin có thể thay thế tại hiện trường
• Nguồn cung cấp phụ trợ kép phạm vi rộng, tùy chọn AC/DC và tự cấp nguồn (cấp nguồn VT)
• Hỗ trợ nhiều lựa chọn kết nối truyền thông, 5 cấp bảo mật phần mềm và cập nhật firmware
• Hỗ trợ đo sóng hài dòng điện, điện áp ..., đo năng lượng bốn góc phần tư
• Lắp đặt và sử dụng nhanh chóng, hỗ trợ 2 dạng lắp đặt : giá đỡ và gắn tường
☼ Tiêu chuẩn :
• IEC62052-11, IEC62053-22, IEC62053-23, IEC62056-52
• IEC61010-1, IEC61010-2-030, IEC 61850
• CE, MID (EN50470-1, EN50470-3), IEC62053-24:2014
• Thương hiệu CEWE ( xuất xứ Ấn Độ )
Ứng dụng :
• Dùng đo đạc chất lượng điện năng, đánh giá chất lượng sóng hài, sự ổn định của lưới điện
• Dùng trong hệ thống quản lý năng lượng (EMS), đo đếm phụ thương mại và công nghiệp
• Dùng trong hệ thống quản lý và giám sát tòa nhà (BMS), tự động hóa nhà máy (SCADA/DAS)
• Sử dụng trong tủ điện phân phối điện áp cao, trung bình và hạ thế
• Sử dụng cho bảng điều khiển và rơ le, bảng điều khiển trung tâm điều khiển điện (PCC)
• Sử dụng cho bảng điều khiển trung tâm điều khiển động cơ (MCC)
☼ Mô tả :
• Loại công tơ điện tử 3 pha, thông minh, nhiều biểu giá, đa chức năng
• Màn hình LCD, đèn nền xanh lá, hiển thị đồ thị giản đồ các đại lượng
• Đạt cấp chính xác đến 0.2S cho cả điện năng tác dụng và phản kháng
• Cổng RS232 tương thích với modem cấp nguồn bằng đồng hồ đo
• Bộ ghi kép cho các thông số năng lượng và tức thời, khả năng ghi lên đến 1.100 sự kiện
• Truyền thông đồng thời DLMS và Modbus qua cổng Ethernet, giao thức SNTP
• Truyền thông RS232/RS485, Ethernet, mô-đun có thể thay thế tại chỗ và cắm nóng
• Truyền thông linh hoạt, mô đun cho phép tích hợp với các hệ thống AMR / AMI / SCADA
• Cổng IEC61850: hỗ trợ giao thức IEC61850, kết nối với hệ thống tự động hóa trạm
• Cổng quang Optical 1107: cổng kết nối cấu hình với công tơ
• Có thể sử dụng modem GRPS/GSM để truyền dữ liệu trực tiếp
• Các giao tiếp có thể cấu hình từ xa, Pin có thể thay thế tại hiện trường
• Nguồn cung cấp phụ trợ kép phạm vi rộng, tùy chọn AC/DC và tự cấp nguồn (cấp nguồn VT)
• Hỗ trợ nhiều lựa chọn kết nối truyền thông, 5 cấp bảo mật phần mềm và cập nhật firmware
• Hỗ trợ đo sóng hài dòng điện, điện áp ..., đo năng lượng bốn góc phần tư
• Lắp đặt và sử dụng nhanh chóng, hỗ trợ 2 dạng lắp đặt : giá đỡ và gắn tường
☼ Tiêu chuẩn :
• IEC62052-11, IEC62053-22, IEC62053-23, IEC62056-52
• IEC61010-1, IEC61010-2-030, IEC 61850
• CE, MID (EN50470-1, EN50470-3), IEC62053-24:2014
• Thương hiệu CEWE ( xuất xứ Ấn Độ )
Ứng dụng :
• Dùng đo đạc chất lượng điện năng, đánh giá chất lượng sóng hài, sự ổn định của lưới điện
• Dùng trong hệ thống quản lý năng lượng (EMS), đo đếm phụ thương mại và công nghiệp
• Dùng trong hệ thống quản lý và giám sát tòa nhà (BMS), tự động hóa nhà máy (SCADA/DAS)
• Sử dụng trong tủ điện phân phối điện áp cao, trung bình và hạ thế
• Sử dụng cho bảng điều khiển và rơ le, bảng điều khiển trung tâm điều khiển điện (PCC)
• Sử dụng cho bảng điều khiển trung tâm điều khiển động cơ (MCC)
Đồ hồ đo đa năng Cewe Prometer 100
Mô tả
Công tơ điện tử 3 pha Prometer 100
- Kiểu kết nối : HV3 / HV4 / LV4
- Phạm vi đo điện áp : 100-415V (L-L) ±30% 3P 4W, 100-240V (L-L) ±30% 3P 3W
- Phạm vi đo dòng : 1-10A (có thể cấu hình)
- Tần số 50/60Hz
- Cấp chính xác : 0.5S
- Điện áp chịu đựng tối đa : 1.5 lần định mức (liên tục); 2 lần trong 0.5 giây
- Dòng điện chịu đựng tối đa : 1.5 lần (liên tục); 10 lần trong 1 giây; 20 lần trong 0.5 giây
- Bảo vệ chống xâm nhập : IP54
- Nhiệt độ hoạt động : -25ºC ~ 60ºC
- Nhiệt độ lưu trữ : -40ºC ~ 80ºC
- Hệ số nhiệt độ : < 0.3% / 10ºC
- Nguồn cấp : 60-240V AC/DC (±20%); 24-48V DC (±20%)
- Hiển thị : Màn hình đồ họa, đèn nền xanh, 69x39mm, 128x80 pixels
- Đầu Vào/Ra : 7 đầu ra xung cố định, 4 đầu và/ra xung có thể cấu hình
* Đầu ra xung : 48-240V AC/DC, 100mA, 20-1000ms (50Hz) / 16-1000ms (60Hz)
* Đầu ra xung cấu hình : 24-240V AC/DC, 100mA
* Đầu vào xung : 24-240V AC/DC, cách ly quang
* Đèn báo : 6 LED - Truyền thông :
* Cổng quang 1107 : Protocol DLMS, 1200-19200bps
* Cổng RS232, RS485, kiểu kết nối RJ45
* Cổng Ethernet : 10/100Mbps, DLMS và Modbus TCP - Kích thước sản phẩm : 292.7 x 201.5 x 105.2 (mm)
- Trọng lượng : 2Kg

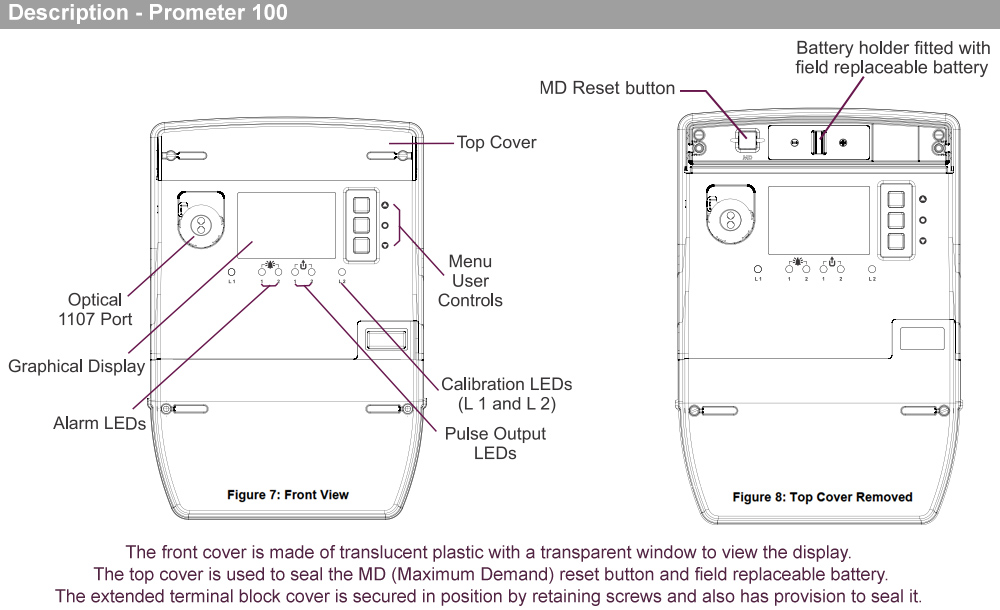

Mô tả mặt ngoài : Cewe Prometer 100

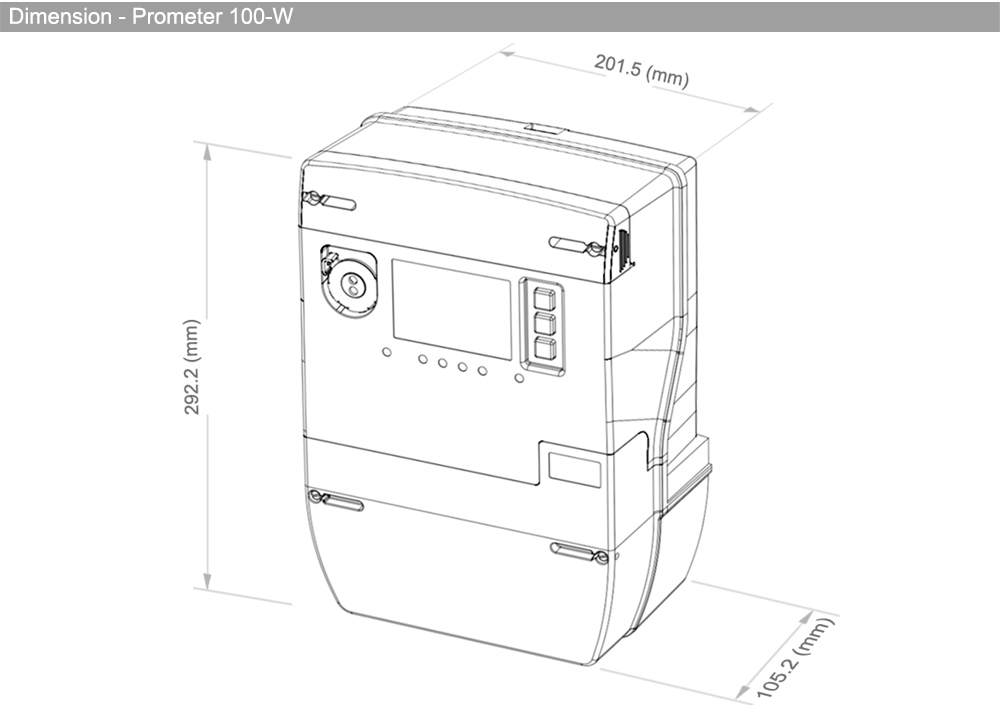

Kích thước : Cewe Prometer 100

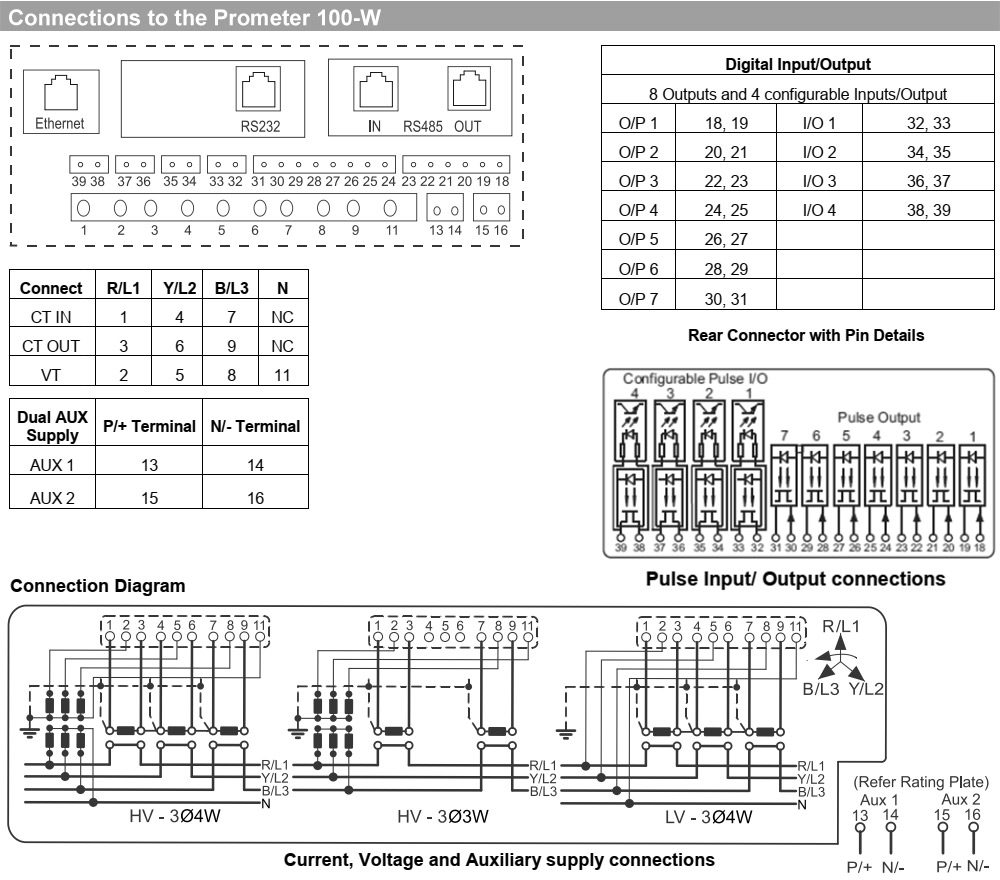

Kết nối thiết bị : Cewe Prometer 100

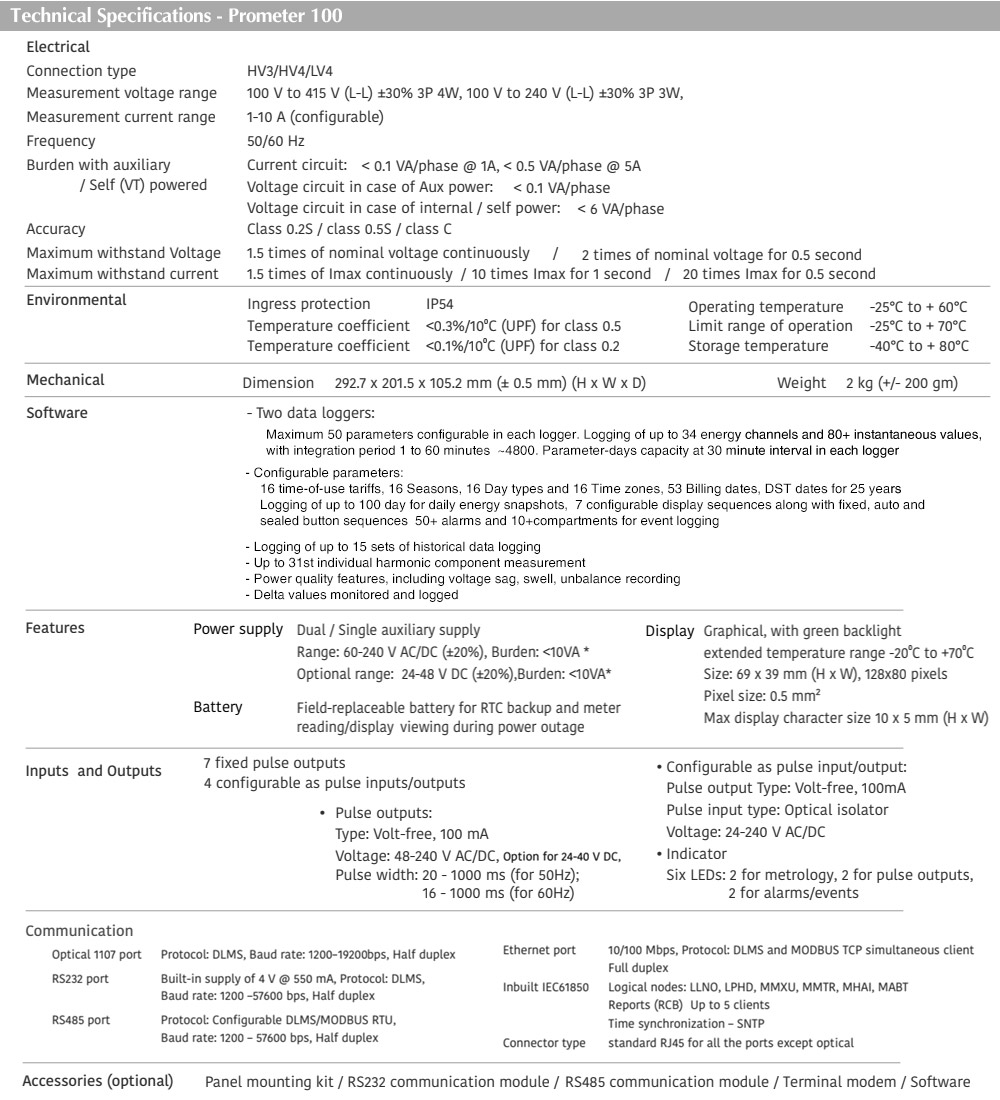

Thông số kỹ thuật : Cewe Prometer 100
Tải bảng thông số kỹ thuật : Cewe Prometer 100
