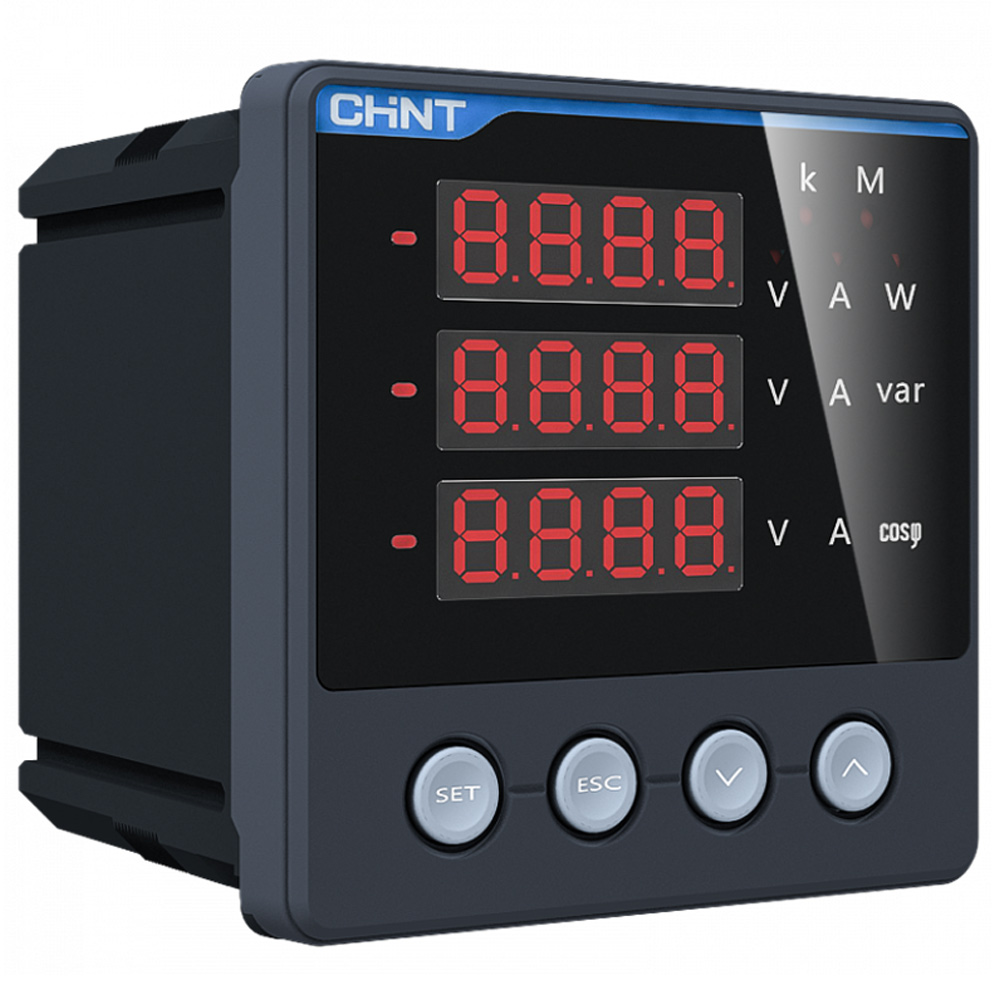

Đồng Hồ đo đa năng 3 pha AC CHINT PD666-3S3 3×450V 3×*A/5A
Đồng Hồ đo đa năng 3 pha AC CHINT PD666-3S3 3×450V 3×*A/5A
☼ Mô tả đặc trưng :
• Loại đồng hồ đo đa chức năng kỹ thuật số nhỏ gọn, bảo trì và thay thế thuận tiện
• Giám sát, đo lường và hiển thị theo thời gian thực giá trị dòng điện cho các thiết bị điện
• Có thể mở rộng chức năng đầu vào công tắc, chức năng đầu ra công tắc rơ le mở rộng
• Kết nối truyền thông RS485, thực hiện truyền dữ liệu ở khoảng cách xa
• Đáp ứng yêu cầu về tiêu chuẩn chất lượng điện và an toàn điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Thương hiệu CHINT ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Đo và giám sát điện năng hệ thống, công nghiệp truyền thông và xây dựng
• Dùng trong công việc đo và kiểm tra nhanh các thông số điện 1 chiều, xoay chiều
• Đo hệ số công suất, công suất tác dụng, công suất phản kháng
• Đo cường độ dòng điện, điện áp, điện trở, điện dung, tần số, ...
• Đo kiểm tra diode, kiểm tra liên tục, đo nhiệt độ, ...
☼ Mô tả đặc trưng :
• Loại đồng hồ đo đa chức năng kỹ thuật số nhỏ gọn, bảo trì và thay thế thuận tiện
• Giám sát, đo lường và hiển thị theo thời gian thực giá trị dòng điện cho các thiết bị điện
• Có thể mở rộng chức năng đầu vào công tắc, chức năng đầu ra công tắc rơ le mở rộng
• Kết nối truyền thông RS485, thực hiện truyền dữ liệu ở khoảng cách xa
• Đáp ứng yêu cầu về tiêu chuẩn chất lượng điện và an toàn điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Thương hiệu CHINT ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Đo và giám sát điện năng hệ thống, công nghiệp truyền thông và xây dựng
• Dùng trong công việc đo và kiểm tra nhanh các thông số điện 1 chiều, xoay chiều
• Đo hệ số công suất, công suất tác dụng, công suất phản kháng
• Đo cường độ dòng điện, điện áp, điện trở, điện dung, tần số, ...
• Đo kiểm tra diode, kiểm tra liên tục, đo nhiệt độ, ...
Mô tả
CHINT PD666-3S3 3×450V 3×*A/5A
- Tín hiệu đầu vào : 3 pha AC
- Nguồn hoạt động : AC/DC 85V ~ 264V (chuyển đổi tùy chỉnh)
- Công suất : ≤ 2W / 10VA
- Điện áp đầu vào :
* Giá trị đánh giá : AC100V, 220V, 380V, 450V
* Quá dòng : Liên tục 1.2 lần - tức thì 2 lần / 5 giây
* Năng lượng tiêu hao : ≤ 2VA ( trên mỗi pha )
* Trở kháng : > 500kΩ - Dòng điện đầu vào :
* Giá trị đánh giá : AC 1A, 5A
* Quá dòng : Liên tục 1.2 lần - tức thì 10 lần / 5 giây
* Năng lượng tiêu hao : ≤ 1VA (trên mỗi pha)
* Trở kháng : < 20mΩ (trên mỗi pha) - Dải đo tần số : 45Hz ~ 65hZ
- Chế độ kết nối : 3 pha 3 dây, hoặc 3 pha 4 dây (tùy chọn)
- Hiển thị :
* Màn hình LCD
* Tự động chuyển đổi đơn vị, dấu thập phân - Cấp chính xác :
* Điện áp 0.1V - class 0.5
* Dòng điện 0.001A - class 0.5
* Công suất tác dụng 1W - class 0.5
* Công suất phản kháng 1Var - class 1.0
* Hệ số công suất 0.001 - class 0.5
* Tần số 0.01Hz - class 0.2
* Năng lượng tác dụng 0.01kWh - class 0.5
* Năng lượng phản kháng 0.01kVarh - class 2.0 - Giao tiếp :
* Truyền thông RS485, giao thức Modbus-RTU
* 1200b/s, 2400b/s, 4800b/s, 9600b/s, 19200b/s (mặc định 9600b/s) - Điều khiện môi trường :
* Nhiệt độ làm việc : -25ºC ~ 55ºC
* Nhiệt độ lưu trữ : -40ºC ~ 70ºC
* Áp suất không khí : 86kPA ~ 106kPA
* Độ ẩm cho phép : 25%RH ≤ Độ ẩm ≤ 93%RH
* Không ngưng tụ hơi ẩm, vị trí không có khí ăn mòn - Kích thước sản phẩm : 96 x 96 x 90 (mm)
- Kích thước lỗ khoét : 92 x 92 (mm)
Cách tra mã CHINT PD666-3S3 3×450V 3×*A/5A
Kích thước CHINT PD666-3S3 3×450V 3×*A/5A
Cách đấu nối CHINT PD666-3S3 3×450V 3×*A/5A
Thông số kỹ thuật CHINT PD666-3S3 3×450V 3×*A/5A
Tải tài liệu kỹ thuật CHINT - Đồng hồ đo đa năng
