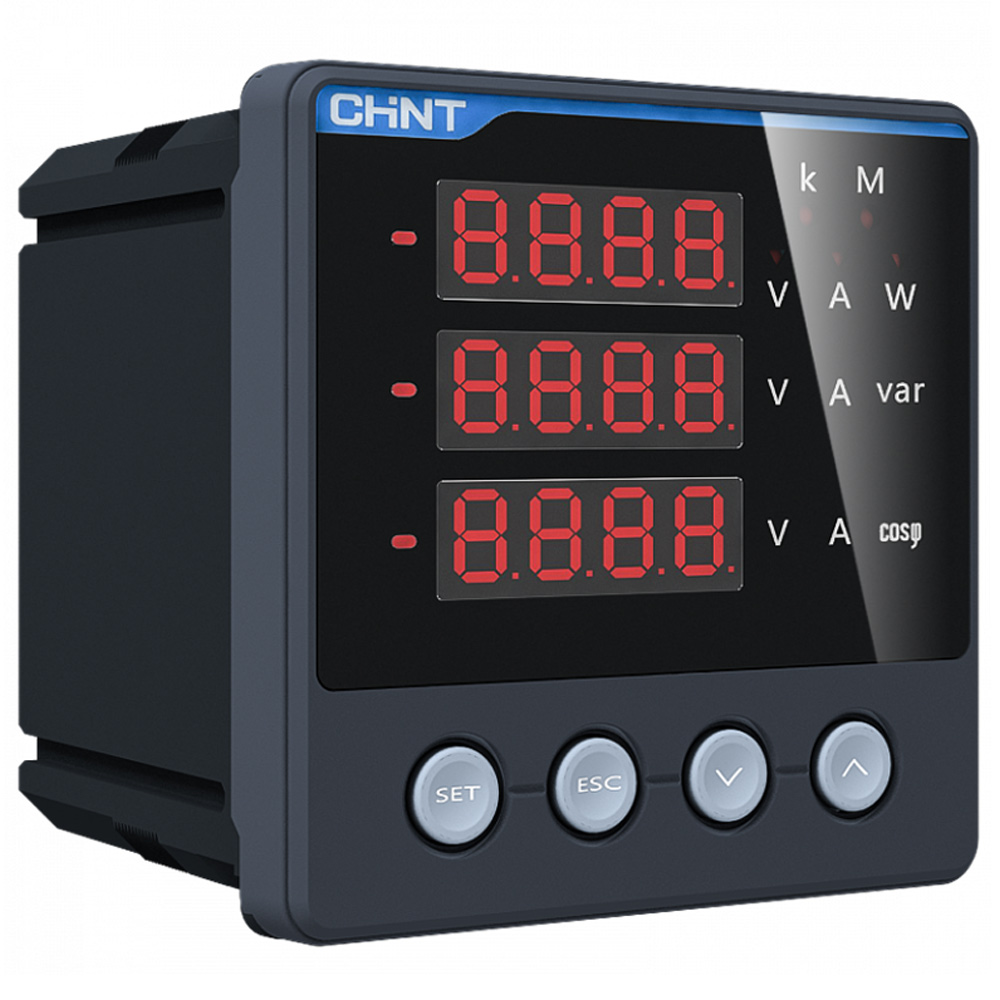

Đồng Hồ đo đa năng 3 pha AC CHINT PD666-3SK4 3×450V 3×*A/5A

• Tín hiệu đầu vào : 3 pha AC
• Nguồn hoạt động : AC/DC 85V ~ 264V (chuyển đổi tùy chỉnh)
• Công suất : ≤ 2W / 10VA
• Điện áp đầu vào :
  * Giá trị đánh giá : AC100V, 220V, 380V, 450V
  * Quá dòng : Liên tục 1.2 lần - tức thì 2 lần / 5 giây
  * Năng lượng tiêu hao : ≤ 2VA ( trên mỗi pha )
  * Trở kháng : > 500kΩ
• Dòng điện đầu vào :
  * Giá trị đánh giá : AC 1A, 5A
  * Quá dòng : Liên tục 1.2 lần - tức thì 10 lần / 5 giây
  * Năng lượng tiêu hao : ≤ 1VA (trên mỗi pha)
  * Trở kháng : < 20mΩ (trên mỗi pha)
• Dải đo tần số : 45Hz ~ 65hZ
• Chế độ kết nối : 3 pha 3 dây, hoặc 3 pha 4 dây (tùy chọn)
• Hiển thị :
  * Màn hình LED, 3 dòng 4 số
  * Tự động chuyển đổi đơn vị, dấu thập phân
• Cấp chính xác :
  * Điện áp 0.1V - class 0.5
  * Dòng điện 0.001A - class 0.5
  * Công suất tác dụng 1W - class 0.5
  * Công suất phản kháng 1Var - class 1.0
  * Hệ số công suất 0.001 - class 0.5
  * Tần số 0.01Hz - class 0.2
  * Năng lượng tác dụng 0.01kWh - class 0.5
  * Năng lượng phản kháng 0.01kVarh - class 2.0
• Giao tiếp :
  * Truyền thông RS485, giao thức Modbus-RTU
  * 1200b/s, 2400b/s, 4800b/s, 9600b/s, 19200b/s (mặc định 9600b/s)
• Chức năng bổ sung :
  * Rơ le tiếp điểm 1 chiều
  * Chuyển đổi tín hiệu đầu ra
• Điều khiện môi trường :
  * Nhiệt độ làm việc : -25ºC ~ 55ºC
  * Nhiệt độ lưu trữ : -40ºC ~ 70ºC
  * Áp suất không khí : 86kPA ~ 106kPA
  * Độ ẩm cho phép : 25%RH ≤ Độ ẩm ≤ 93%RH
  * Không ngưng tụ hơi ẩm, vị trí không có khí ăn mòn
• Kích thước sản phẩm : 96 x 96 x 90 (mm)
• Kích thước lỗ khoét : 92 x 92 (mm)
