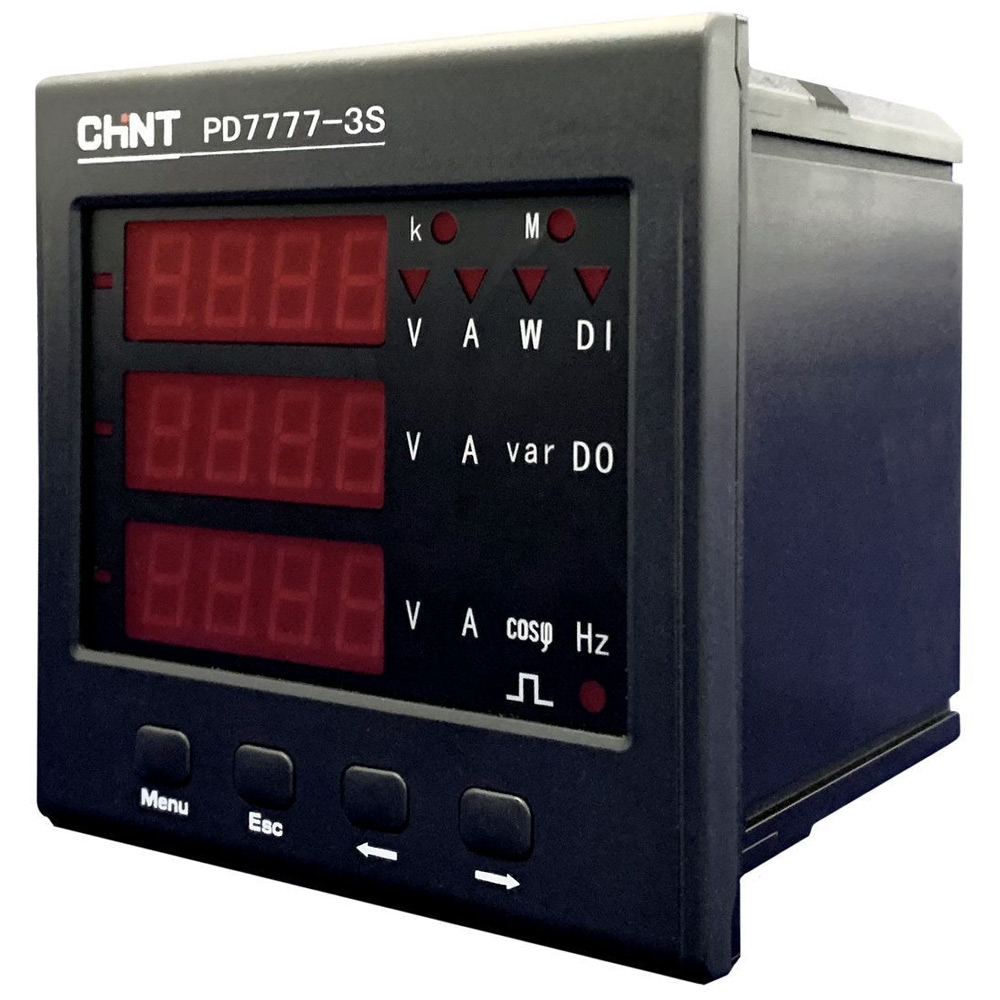

Đồng hồ đo đa năng 3 pha AC CHINT PD7777-3S4 380V 5A
☼ Mô tả đặc trưng :
• Loại đồng hồ đo đa chức năng kỹ thuật số thông minh, thế hệ mới
• Thiết kế nhỏ gọn, sử dụng đơn giản, bảo trì và thay thế thuận tiện
• Giám sát, đo lường và hiển thị theo thời gian thực các thông số điện của thiết bị điện
• Đo dòng điện ba pha, điện áp, công suất tác dụng/phản kháng, hệ số công suất, tần số
• Đo năng lượng tác dụng dương/âm, năng lượng phản kháng bốn góc phần tư.
• Truyền thông RS485 tiêu chuẩn, giao thức Modbus-RTU, có thể thiết lập tốc độ truyền
• Chức năng đầu ra số lượng tượng tự bốn chiều và chuyển mạch bốn chiều
• Có thể giao tiếp từ xa và điều khiển truyền dữ liệu từ xa
• Đáp ứng yêu cầu về tiêu chuẩn chất lượng điện và an toàn điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Thương hiệu CHINT ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Sữ dụng rộng rãi trong các hệ thống phân phối điện thông minh, và tủ chuyển mạch
• Đo và giám sát điện năng hệ thống, công nghiệp truyền thông và công nghiệp xây dựng
• Dùng trong công việc đo và kiểm tra nhanh các thông số điện 1 chiều, xoay chiều
• Đo các thông số điện áp, dòng điện, tần số, hệ số công suất, năng lượng phản kháng bốn góc phần tư
• Đo Công suất hoạt động, công suất âm, công suất phản kháng, công suất tích cực/ tiêu cực
Đồng hồ đo đa năng 3 pha AC CHINT PD7777-3S4 380V 5AĐồng hồ đo đa năng 3 pha AC CHINT PD7777-3S4 380V 5A
Giá bán 3,084,400 ₫
Mô tả CHINT PD7777-3S4 380V 5A
  • Tín hiệu đầu vào : 3 pha AC
  • Nguồn hoạt động : AC/DC 85V ~ 264V
  • Công suất : ≤ 15VA
  • Điện áp đầu vào :
    * Giá trị đánh giá : AC 380V
    * Quá tải : liên tục 1.2 lần, tức thì 2 lần/s
    * Hao tổn : ≤ 1A (trên mỗi pha)
    * Trở kháng : > 500kHz
  • Dòng điện đầu vào :
    * Giá trị đánh giá : AC 5A
    * Quá tải : liên tục 1.2 lần - tức thì 10 lần/5s
    * Năng lượng tiêu thụ : ≤ 1VA (trên mỗi pha)
    * Trở kháng : <20mΩ (trên mỗi pha)
  • Dải đo tần số : 45Hz ~ 65hZ
  • Chế độ kết nối : 3 pha 3 dây, hoặc 3 pha 4 dây (tùy chọn)
  • Hiển thị :
    * Màn hình LED, 3 dòng 4 số
    * Tự động chuyển đổi đơn vị, dấu thập phân
  • Cấp chính xác :
    * Điện áp 0~5V - class 0.5
    * Dòng điện 0.001A - class 0.5
    * Công suất tác dụng 1W - class 0.5
    * Công suất phản kháng 1Var - class 1.0
    * Công suất biểu kiến 1VA - class 0.5
    * Hệ số công suất 0.001 - class 0.5
    * Tần số 0.01Hz - class 0.5
    * Năng lượng điện 0.01kWh - class 0.5s
    * Năng lượng phản kháng - class 2.0
  • Giao tiếp :
    * Truyền thông RS485, giao thức Modbus-RTU
    * 1200b/s, 2400b/s, 4800b/s, 9600b/s, 19200b/s (mặc định 9600b/s)
  • Điều khiện môi trường :
    * Nhiệt độ làm việc : -25ºC ~ 55ºC
    * Nhiệt độ lưu trữ : -40ºC ~ 70ºC
    * Áp suất không khí : 86kPA ~ 106kPA
    * Độ ẩm cho phép : 25%RH ≤ Độ ẩm ≤ 93%RH
    * Không ngưng tụ hơi ẩm, vị trí không có khí ăn mòn
  • Kích thước sản phẩm : 96 x 96 x 90 (mm)
  • Kích thước lỗ khoét : 92 x 92 (mm)

Cách tra mã CHINT PD7777-3S4 380V 5A

Cách tra mã CHINT PD7777-3S4 380V 5A

Kích thước CHINT PD7777-3S4 380V 5A

Kích thước CHINT PD7777-3S4 380V 5A

Cách đấu nối CHINT PD7777-3S4 380V 5A

Cách đấu nối CHINT PD7777-3S4 380V 5A

Thông số kỹ thuật CHINT PD7777-3S4 380V 5A

Thông số kỹ thuật CHINT PD7777-3S4 380V 5A

Tải tài liệu kỹ thuật CHINT - Đồng hồ đo đa năng
