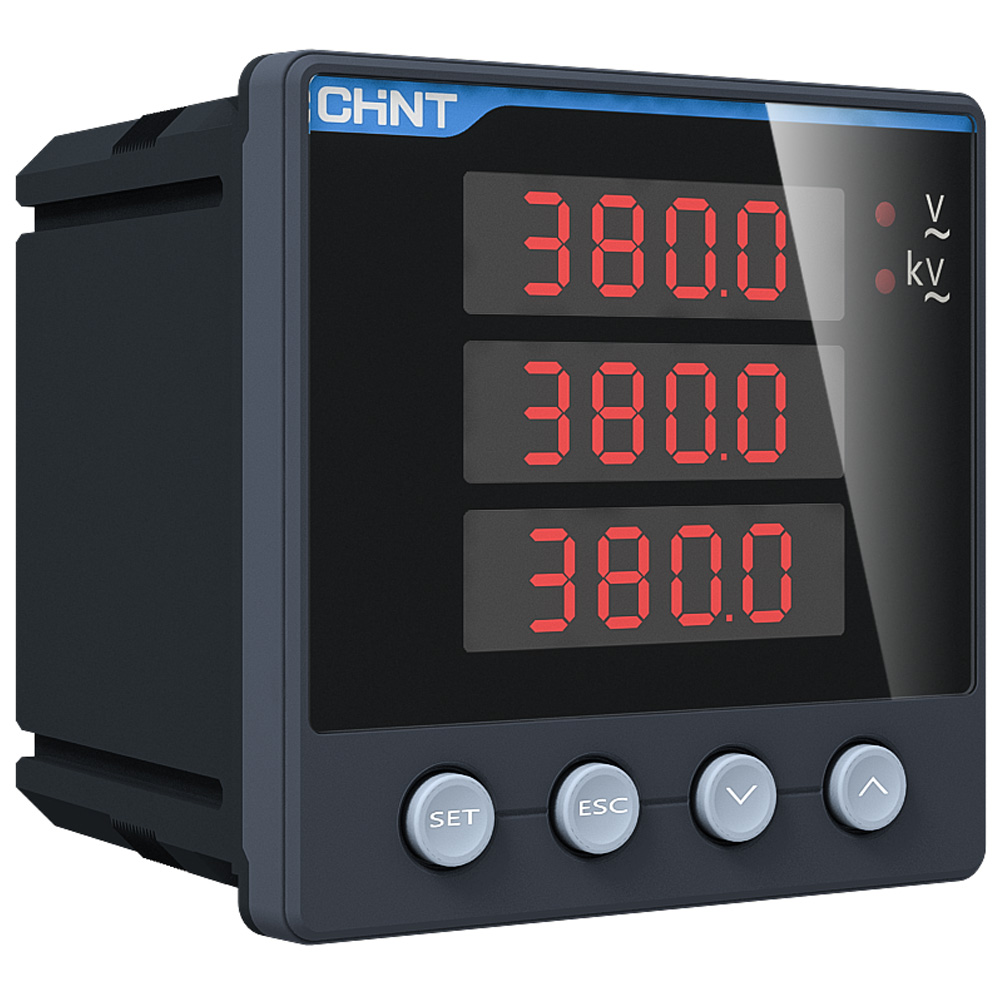

Đồng hồ đo điện áp 3 pha AC CHINT PZ666-3ST 3×450V
Đồng hồ đo điện áp 3 pha AC CHINT PZ666-3ST 3×450V
☼ Mô tả đặc trưng :
• Loại Vôn kế kỹ thuật số, đơn giản nhỏ gọn, tính tự động hóa cao
• Đo lường thời gian thực và chỉ thị cho giá trị điện áp mạch nguồn
• Đo cùng lúc một hoặc nhiều thông số giá trị dòng điện, tùy theo yêu cầu
• Chức năng đầu ra Analog có thể mở rộng và điều chỉnh
• Chức năng đầu ra chuyển tiếp mở rộng, đầu ra cảnh báo mức thấp/cao
• Truyền thông RS485,giao thức MODBUS-RTU, có thể cài đặt tốc độ truyền
• Thiết kế theo kích thước tiêu chuẩn, bảo trì và thay thế thuận tiện
• Đáp ứng yêu cầu về tiêu chuẩn chất lượng điện và an toàn điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Thương hiệu CHINT ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Sử dụng trong các công viêc đo và kiểm tra nhanh các linh kiện điện tử
• Dùng đo giá trị điện áp mạch nguồn, đo điện dung, điện trở, ...
☼ Mô tả đặc trưng :
• Loại Vôn kế kỹ thuật số, đơn giản nhỏ gọn, tính tự động hóa cao
• Đo lường thời gian thực và chỉ thị cho giá trị điện áp mạch nguồn
• Đo cùng lúc một hoặc nhiều thông số giá trị dòng điện, tùy theo yêu cầu
• Chức năng đầu ra Analog có thể mở rộng và điều chỉnh
• Chức năng đầu ra chuyển tiếp mở rộng, đầu ra cảnh báo mức thấp/cao
• Truyền thông RS485,giao thức MODBUS-RTU, có thể cài đặt tốc độ truyền
• Thiết kế theo kích thước tiêu chuẩn, bảo trì và thay thế thuận tiện
• Đáp ứng yêu cầu về tiêu chuẩn chất lượng điện và an toàn điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Thương hiệu CHINT ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Sử dụng trong các công viêc đo và kiểm tra nhanh các linh kiện điện tử
• Dùng đo giá trị điện áp mạch nguồn, đo điện dung, điện trở, ...
Đồng hồ đo điện áp 3 pha AC CHINT PZ666-3ST 3×450V
Mô tả
CHINT PZ666-3ST 3×450V
- Tín hiệu đầu vào : 3 pha AC
- Nguồn hoạt động : 220VAC±20%, AC/DC85-264 (chuyển đổi tùy chỉnh)
- Công suất : ≤ 2W / 10VA
- Điện áp đầu vào :
* Giá trị đánh giá : AC100V, AC 450V
* Quá dòng : Liên tục 1.2 lần - tức thì 2 lần / 5 giây
* Năng lượng tiêu hao : ≤ 1VA ( trên mỗi pha )
* Trở kháng : 100V ( khoảng 120K ), 450V ( khoảng 600K )
* Dải đo tần số : 45Hz ~ 65Hz - Dải đo tần số : 45Hz ~ 65hZ
- Chế độ kết nối : 3 pha
- Hiển thị :
* Màn hình LED 3 dòng 4 số,
* Giá trị hiển thị : AC 0 ~ 1999 V/kV - Cấp chính xác : Class 0.5
- Giao tiếp :
* Truyền thông RS485, giao thức Modbus-RTU
* 1200b/s, 2400b/s, 4800b/s, 9600b/s, 19200b/s (mặc định 9600b/s) - Điều khiện môi trường :
* Nhiệt độ làm việc : -25ºC ~ 55ºC
* Nhiệt độ lưu trữ : -40ºC ~ 70ºC
* Áp suất không khí : 86kPA ~ 106kPA
* Độ ẩm cho phép : 25%RH ≤ Độ ẩm ≤ 93%RH
* Không ngưng tụ hơi ẩm, vị trí không có khí ăn mòn - Kích thước sản phẩm : 96 x 96 x 90 (mm)
- Kích thước lỗ khoét : 92 x 92 (mm)
Cách tra mã CHINT PZ666-3ST 3×450V
Kích thước CHINT PZ666-3ST 3×450V
Cách đấu nối CHINT PZ666-3ST 3×450V
Thông số kỹ thuật CHINT PZ666-3ST 3×450V
Tải tài liệu kỹ thuật CHINT - Đồng hồ đo đa năng
