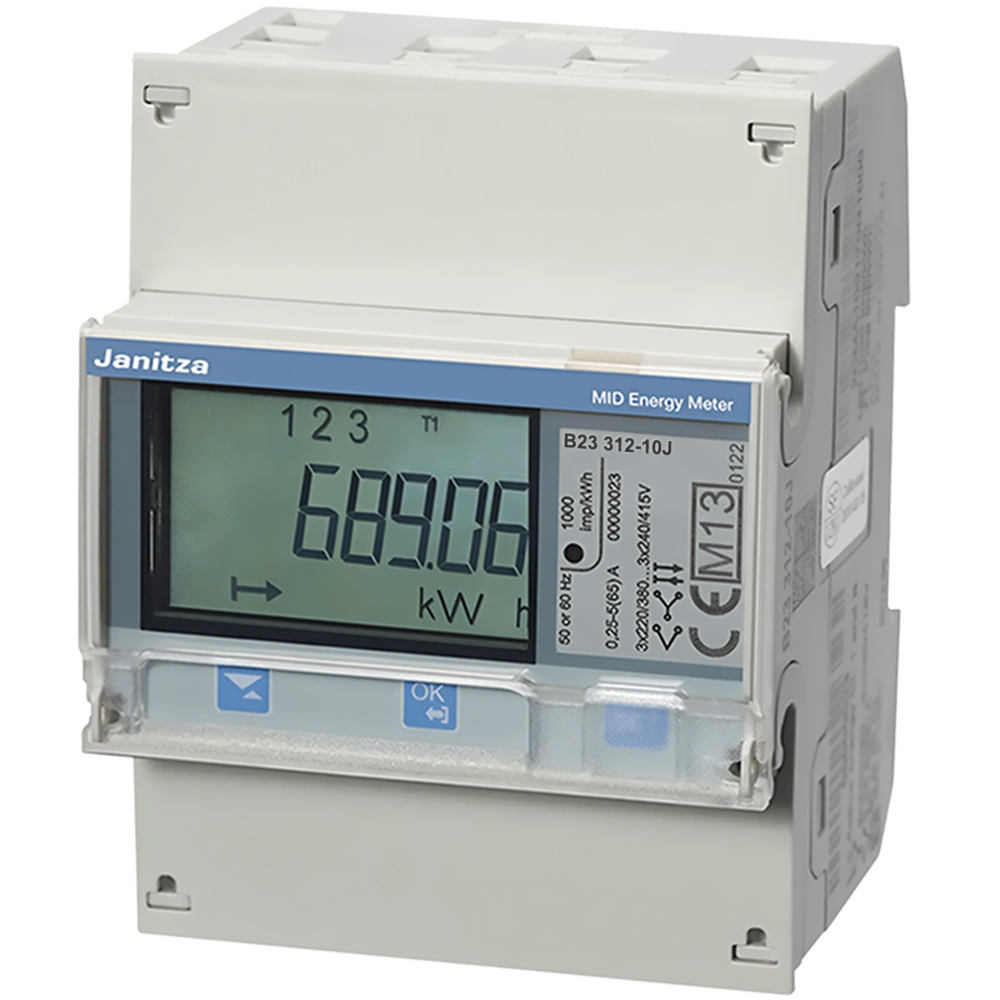

Đồng hồ đo năng lượng Janitza MID B23 312-10J
Đồng hồ đo năng lượng Janitza MID B23 312-10J
☼ Đặc trưng :
• Đồng hồ đo AC 3 pha, kết cấu nhỏ gọn, lắp trên thanh ray DIN
• Cấu tạo vỏ bằng Polycarbonate, mặt kính phía trước trong suốt
• Màn hình LCD 7 số, hiển thị năng lượng và các giá trị đã đo
• Đèn LED nhấp nháy theo tỷ lệ giá trị đo, có chức năng báo động
• Trang bị 4 mô đun DIN, 2 đầu vào, 2 đầu ra, đầu ra xung
• Truyền thông Modbus RTU, giao tiếp RS485
• Sử dụng cho kết nối 3 dây dẫn và 4 dây dẫn
• Vận hành và thiết lập dễ dàng với các nút bấm phía trước
• Vỏ bọc thiết bị đầu cuối được niêm phong bằng chì
• Đầu vào dòng điện được kết nối trực tiếp hoặc qua máy biến dòng
• Đo giá trị trực tiếp lên đến 65A, đo 4 góc phần tư (Class 1)
• Đo năng lượng hiệu dụng, năng lượng phản kháng
• Đo công suất tác dụng, công suất phản kháng
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn thử nghiệm và phê duyệt theo MID và IEC
• IEC62052-11, IEC62053-21 class 1&2, IEC62053-23 class 2, IEC62054-21
• GB/T 17215.211-2006, GB/T 17215.315-2008 class 1&2, GB 4208-2008
• EN 50470-3 Category A, B, C
• Thương hiệu Janitza ( xuất xứ Đức )
☼ Ứng dụng :
• Dùng để đo mức tiêu thụ năng lượng hiệu dụng và phản kháng
• Dùng trong lĩnh vực quản lý năng lượng, phân tích chí phí
• Dùng làm bộ chuyển đổi đo lường cho hệ thống điều khiển PLC
☼ Đặc trưng :
• Đồng hồ đo AC 3 pha, kết cấu nhỏ gọn, lắp trên thanh ray DIN
• Cấu tạo vỏ bằng Polycarbonate, mặt kính phía trước trong suốt
• Màn hình LCD 7 số, hiển thị năng lượng và các giá trị đã đo
• Đèn LED nhấp nháy theo tỷ lệ giá trị đo, có chức năng báo động
• Trang bị 4 mô đun DIN, 2 đầu vào, 2 đầu ra, đầu ra xung
• Truyền thông Modbus RTU, giao tiếp RS485
• Sử dụng cho kết nối 3 dây dẫn và 4 dây dẫn
• Vận hành và thiết lập dễ dàng với các nút bấm phía trước
• Vỏ bọc thiết bị đầu cuối được niêm phong bằng chì
• Đầu vào dòng điện được kết nối trực tiếp hoặc qua máy biến dòng
• Đo giá trị trực tiếp lên đến 65A, đo 4 góc phần tư (Class 1)
• Đo năng lượng hiệu dụng, năng lượng phản kháng
• Đo công suất tác dụng, công suất phản kháng
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn thử nghiệm và phê duyệt theo MID và IEC
• IEC62052-11, IEC62053-21 class 1&2, IEC62053-23 class 2, IEC62054-21
• GB/T 17215.211-2006, GB/T 17215.315-2008 class 1&2, GB 4208-2008
• EN 50470-3 Category A, B, C
• Thương hiệu Janitza ( xuất xứ Đức )
☼ Ứng dụng :
• Dùng để đo mức tiêu thụ năng lượng hiệu dụng và phản kháng
• Dùng trong lĩnh vực quản lý năng lượng, phân tích chí phí
• Dùng làm bộ chuyển đổi đo lường cho hệ thống điều khiển PLC
Đồng hồ đo năng lượng Janitza MID B23 312-10J
Mô tả
Đồng hồ đo năng lượng Janitza MID B23 312-10J
Thông số kỹ thuật : Janitza MID B23 312-10J
- Ưu điểm đặc trưng :
* Thiết kế nhỏ gọn, lắp trên thanh ray (DIN Rail)
* Màn hình LCD, hiển thị 7 số
* Mặt trước trong suốt : Polycarbonat
* Vỏ thiết bị : Polycarbonat, gia cố sợi thủy tinh
* Nắp đầu cuối : Polycarbonat
* Phần mềm GridVis® - Kết nối trực quan - Thiết bị tích hợp và ngoại vi :
* 4 mô đun DIN
* 2 đầu vào Digital, 2 đầu ra Digital
* Đầu ra xung : 999999pulse/kWh, pulse/MWh
* Độ dài xung : 10~990 ms - Kết nối truyền thông : RS485 - Modbus RTU
- Điện áp nguồn :
* Số pha : 3 + N
* Điện áp định mức : 3 x 230/400V AC, 50/60Hz (±5%)
* Điện áp hoạt động: 24~240V AC, 24~240V DC
* Dải điện áp : 3 x 220~240V AC (-20% ~ +15%)
* Dải dòng điện : 20~100mA
* Trạng thái OFF : 0~12V AC/DC
* Trạng thái ON : 57~240V AC, 24~240V DC - Chức năng và giá trị đo :
* Đo trực tiếp dòng vào tối đa 65A
* Giá trị đo rộng, có chức năng cảnh báo
* Đầu ra xung : 999999pulse/kWh, pulse/MWh
* Độ dài xung : 10~990 ms
* Đo năng lượng hoạt động và phản kháng
* Đo công suất hoạt động và phản kháng
* Công suất hiệu dụng đạt 1%
* Cấp chính xác : Class 1 (năng lượng hiệu dụng)
* Cấp chính xác : Class 2 (năng lượng phản kháng) - Nhiệt độ hoạt động : -40ºC ~ 70°C
- Nhiệt độ lưu trữ : -40ºC ~ 85ºC
- Độ ẩm cho phép :
* 75% RH (trung bình hàng năm)
* 95% RH trong 30 ngày/năm
Cấp độ ô nhiễm : - Cấp bảo vệ :
* IP20 (không có vỏ bảo vệ thiết bị đầu cuối)
* IP51 (có vỏ bảo vệ thiết bị đầu cuối) - Kích thước : 70 x 97 x 65 (mm)
- Trọng lượng : 340g
* IP20 (không có vỏ bảo vệ thiết bị đầu cuối)
* IP51 (có vỏ bảo vệ thiết bị đầu cuối)
Mô tả : Janitza MID B23 312-10J
Kích thước : Janitza MID B23 312-10J
Sơ đồ kết nối : Janitza MID B23 312-10J
Kết nối thiết bị : Janitza MID B23 312-10J
Thông số kỹ thuật : Janitza MID B23 312-10J
Tải tài liệu : Janitza MID B23 312-10J
Tải bảng dữ liệu : Janitza MID B23 312-10J
Tải tài liệu hướng dẫn : Janitza MID B23 312-10J
Tải Catalogue Thiết Bị Điện JANITZA
