Thiết bị giám sát mạch điện Janitza UMG 20CM
Thiết bị giám sát mạch điện Janitza UMG 20CM
☼ Đặc trưng :
• Thiết bị đo dòng điện tác động và dòng dư, đa kênh
• 20 kênh đo dòng điện +/- 0.5%, 4 kênh đo điện áp +/- 0.5%
• Trang bị 20 đèn LED, với chỉ báo đèn LED trên mỗi kênh
(Xanh lục = OK; Vàng = cảnh báo; Đỏ = Vượt mức)
• Truyền thông Modbus-RTU, giao diện RS485
• Lập trình và cấu hình thông qua phần mềm GridVis®
• Dải đo dòng điện lên đến 63A (giá trị đo: V, A, kW, kVA, kVar, kWh)
• Đo năng lượng 1 pha, 3 pha, đo RCM 3 pha và 1 pha
• Giám sát dòng điện dư, phân tích sóng hài bậc thứ 63
• Tốc độ lấy mẫu cao 20kHz. Đo, giám sát, quản lý và cảnh báo sự cố
• Phát hiện rò rỉ ở giai đoạn đầu, ngăn ngừa lỗi hệ thống, phòng cháy nổ
• Tăng cường độ an toàn và tính khả dụng của hệ thống
• Chức năng nhật ký và quản lý người dùng qua E-mail và hộp thoại
☼ Tiêu chuẩn :
• Tuân thủ IEC/EN 61010-1
• Thương hiệu Janitza ( xuất xứ Đức )
☼ Ứng dụng :
• Sử dụng trong hệ thống TN-S, TN-CS, cơ sở hạ tầng CNTT hiệu quả hơn
• Dùng cho cung cấp năng lượng, hệ thống công nghiệp, quản lý cơ sở
☼ Đặc trưng :
• Thiết bị đo dòng điện tác động và dòng dư, đa kênh
• 20 kênh đo dòng điện +/- 0.5%, 4 kênh đo điện áp +/- 0.5%
• Trang bị 20 đèn LED, với chỉ báo đèn LED trên mỗi kênh
(Xanh lục = OK; Vàng = cảnh báo; Đỏ = Vượt mức)
• Truyền thông Modbus-RTU, giao diện RS485
• Lập trình và cấu hình thông qua phần mềm GridVis®
• Dải đo dòng điện lên đến 63A (giá trị đo: V, A, kW, kVA, kVar, kWh)
• Đo năng lượng 1 pha, 3 pha, đo RCM 3 pha và 1 pha
• Giám sát dòng điện dư, phân tích sóng hài bậc thứ 63
• Tốc độ lấy mẫu cao 20kHz. Đo, giám sát, quản lý và cảnh báo sự cố
• Phát hiện rò rỉ ở giai đoạn đầu, ngăn ngừa lỗi hệ thống, phòng cháy nổ
• Tăng cường độ an toàn và tính khả dụng của hệ thống
• Chức năng nhật ký và quản lý người dùng qua E-mail và hộp thoại
☼ Tiêu chuẩn :
• Tuân thủ IEC/EN 61010-1
• Thương hiệu Janitza ( xuất xứ Đức )
☼ Ứng dụng :
• Sử dụng trong hệ thống TN-S, TN-CS, cơ sở hạ tầng CNTT hiệu quả hơn
• Dùng cho cung cấp năng lượng, hệ thống công nghiệp, quản lý cơ sở
Thiết bị giám sát mạch điện Janitza UMG 20CM
Mô tả
Thiết bị giám sát mạch điện Janitza UMG 20CM
Thông số kỹ thuật : Janitza UMG 20CM
- Ưu điểm đặc trưng :
* Thiết kế nhỏ gọn, trang bị 20 kênh đo dòng điện
* Chỉ dẫn đèn báo LED trên mỗi kênh
(Xanh lục = OK; Vàng = cảnh báo; Đỏ = Vượt mức)
* Phần mềm phân tích GridVis®-Basic
* Lắp trên đầu thanh ray DIN 35mm
* Độ cao cho phép < 2000m (so với mức nước biển) - Thiết bị tích hợp và ngoại vi :
* 2 đầu vào Digital
* Đầu ra xung kWh/kVarh
* Đầu vào relay / PLC - Kết nối truyền thông : RS485 - Modbus RTU
- Điện áp nguồn :
* Điện áp hoạt động 90~276C AC/DC - Chức năng và giá trị đo :
* Đo sóng hài bậc thứ 63
* Đo trong hệ thống mạng TN - TT - IT
* Đo góc phần tư, đo RCM, đo 1 pha, 2 pha, 3 pha
* Điện áp đầu vào :
✓ Dải tần số 45 ~ 65Hz
✓ Dải đo : 10~300V (L-N, AC), 10~480V (L-L, AC)
✓ Tần số lây mẫu 20 kHz/pha, Độ phân giải 0.1V
* Dòng điện đầu vào :
✓ Dải dòng hoạt động 0 ~ 63A
✓ Dải dòng dư : 10 ~ 1000mA
✓ Tần số lấy mẫu 3.2 kHz, độ phân giải 1mA
* Điện áp chuyển đổi max. 60VDC, 30VAC - Nhiệt độ hoạt động : -10ºC ~ 55ºC
- Nhiệt độ lưu trữ : -25ºC ~ 70ºC
- Độ ẩm cho phép : 5~95% RH (không ngưng tụ) Cấp độ ô nhiễm : IP20
- Cấp bảo vệ : IP20
- Kích thước : 105 x 90 x 73 (mm)
- Trọng lượng : 270g

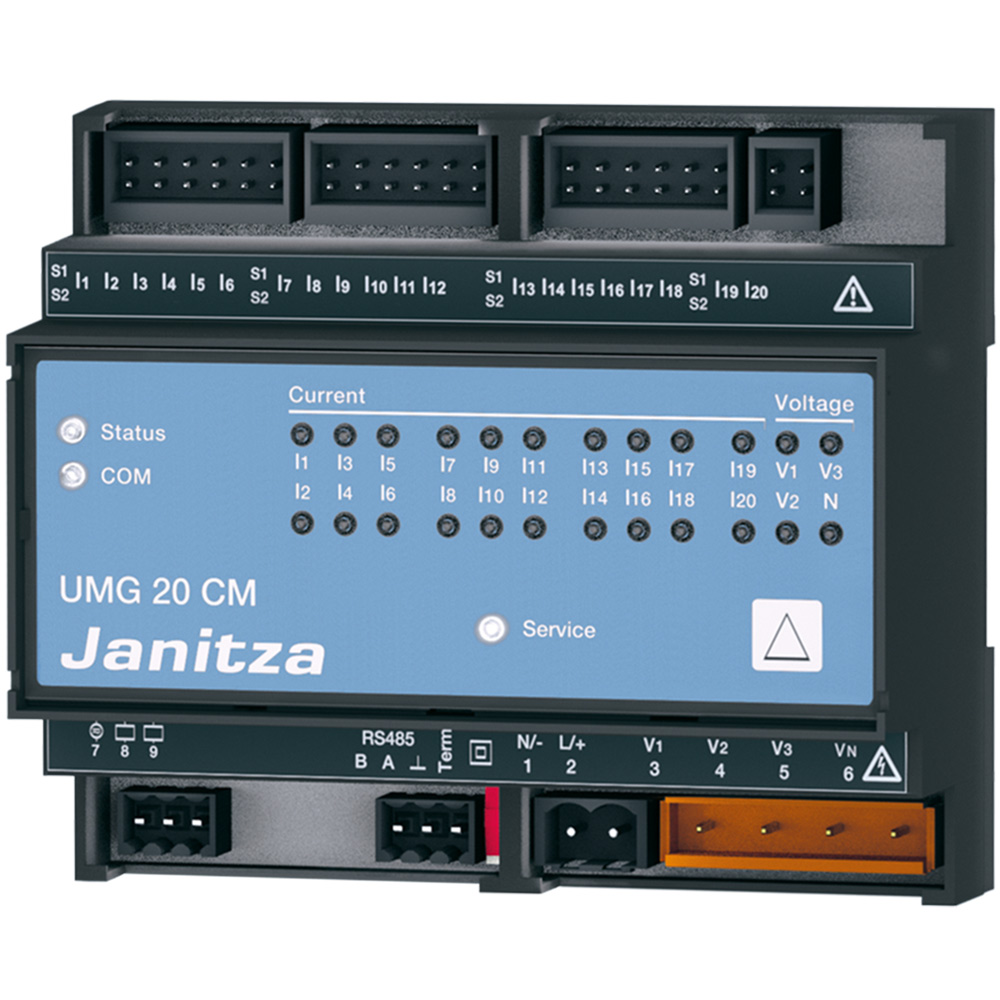

Mô tả : Janitza UMG 20CM

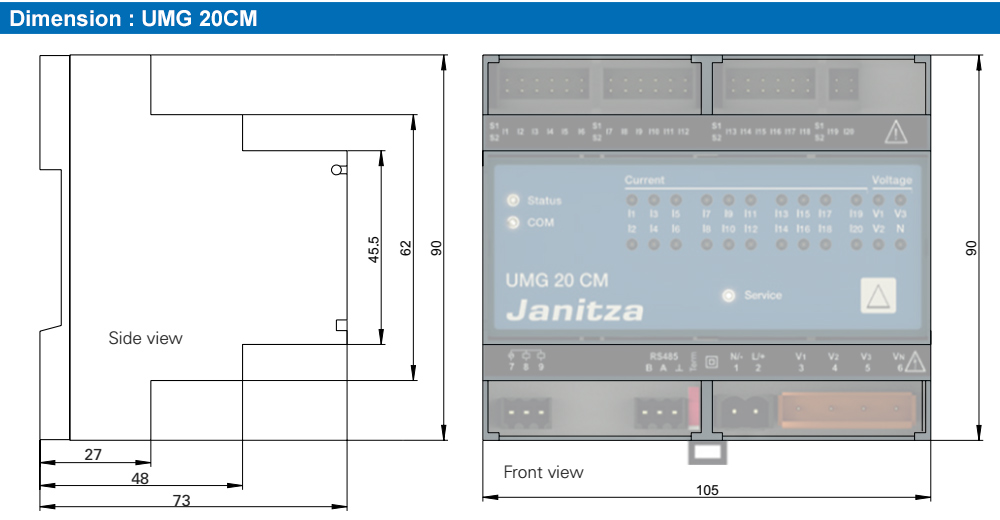

Kích thước : Janitza UMG 20CM

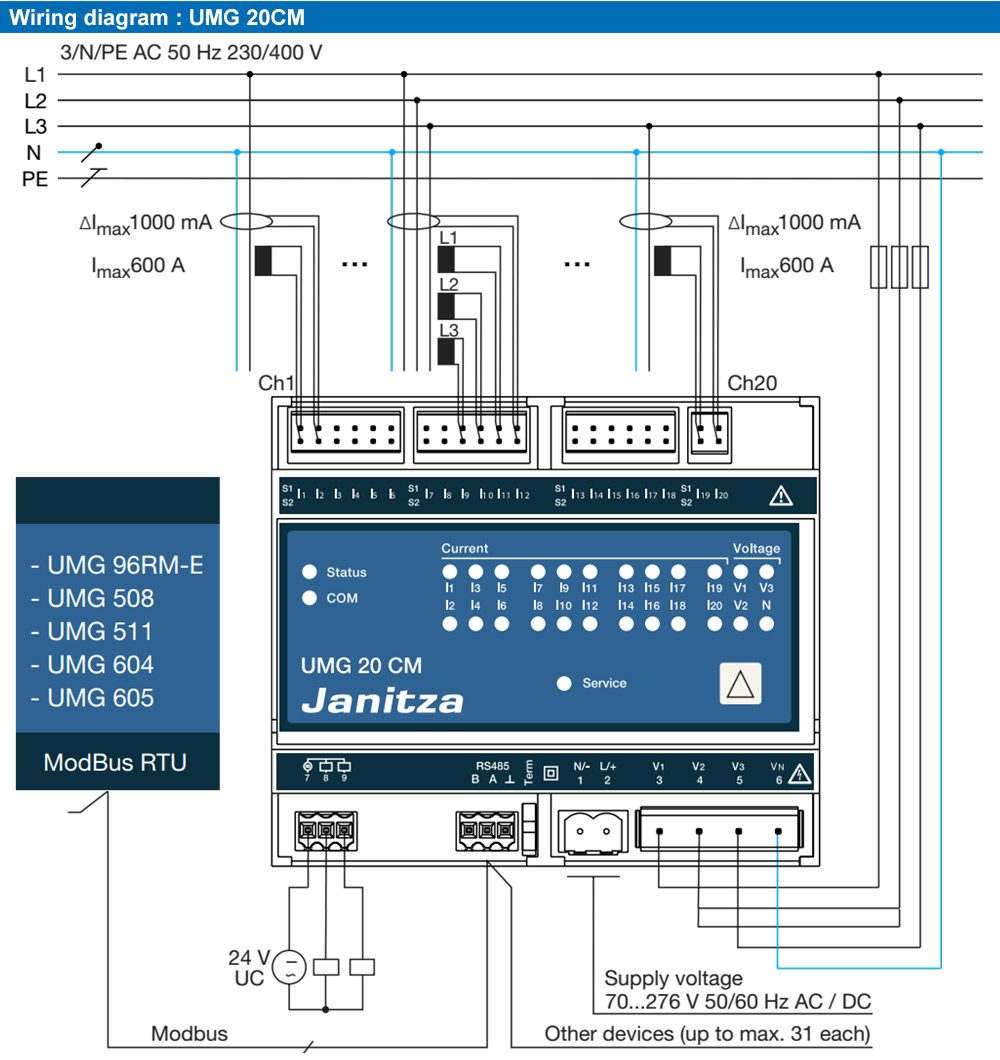

Sơ đồ kết nối : Janitza UMG 20CM

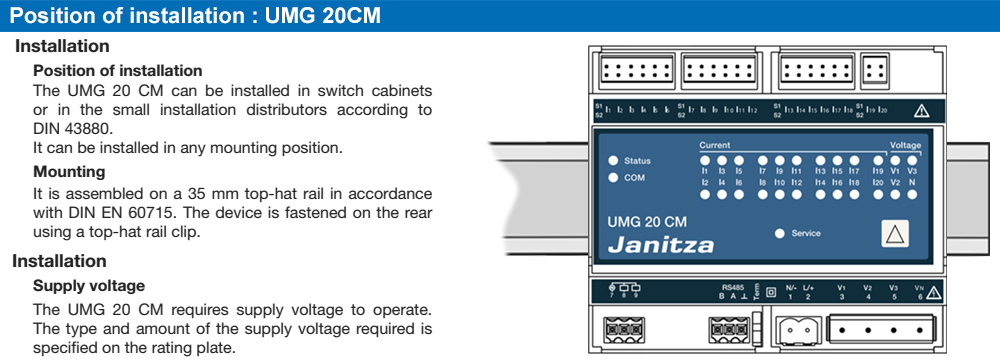

Phương cách lắp đặt : Janitza UMG 20CM

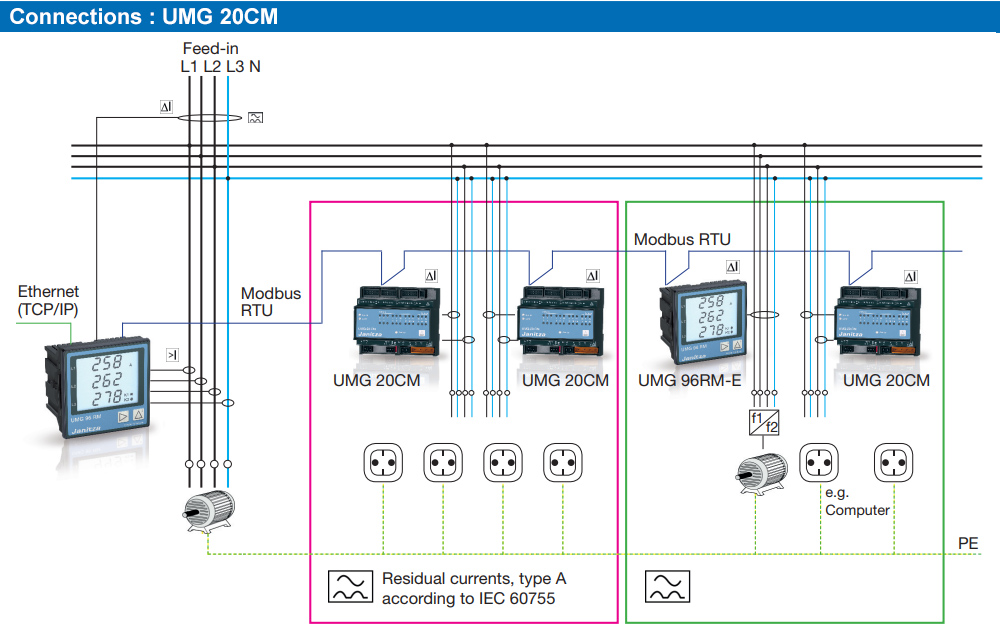

Kết nối thiết bị : Janitza UMG 20CM

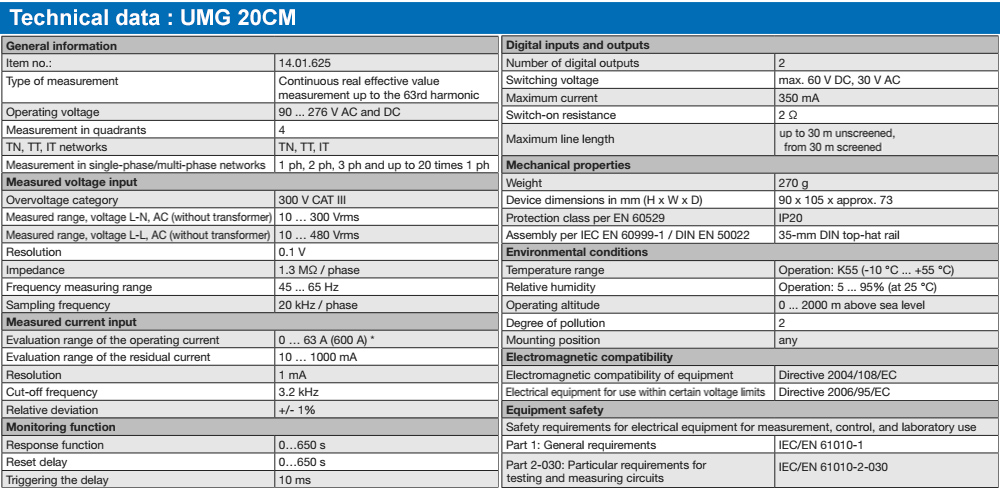

Thông số kỹ thuật : Janitza UMG 20CM
Tải tài liệu : Janitza UMG 20CM
Tải bảng dữ liệu : Janitza UMG 20CM
Tải tài liệu hướng dẫn : Janitza UMG 20CM
Tải Catalogue Thiết Bị Điện JANITZA
