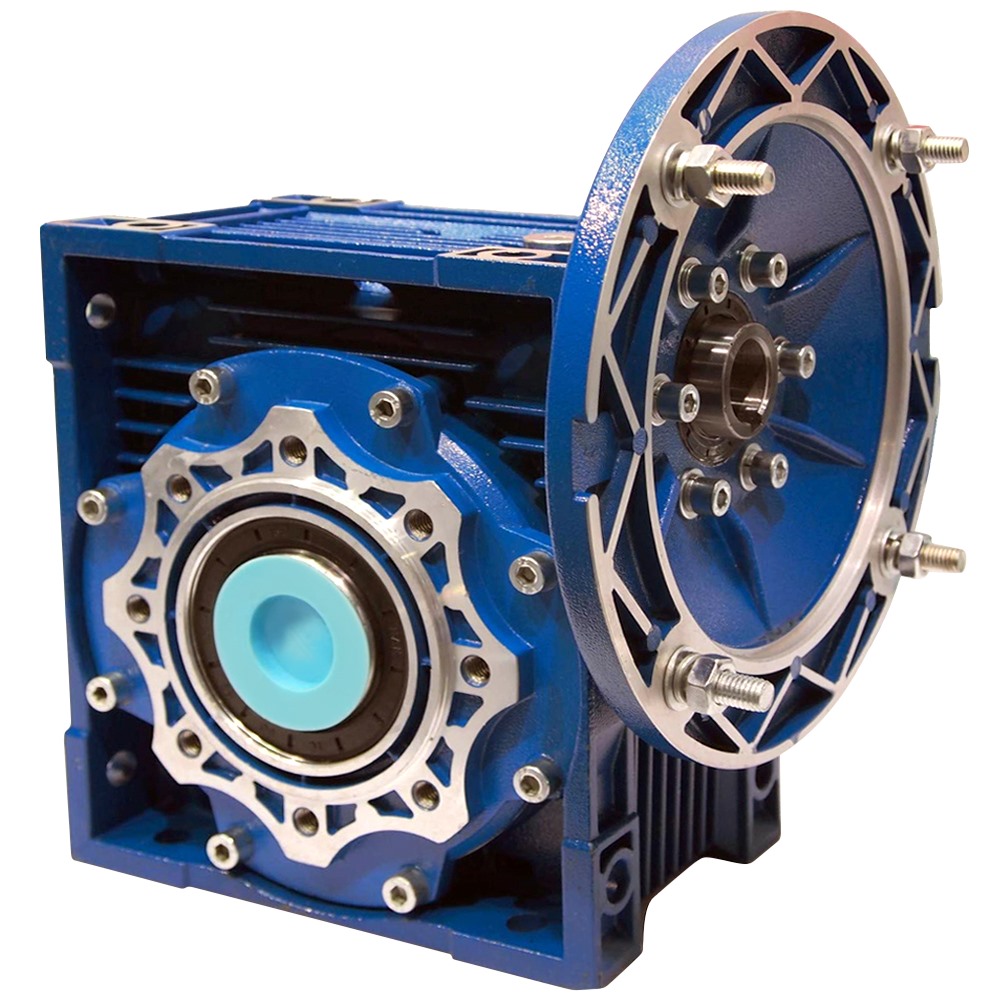

Hộp giảm tốc Suppor NMRV 50
☼ Mô tả hộp giảm tốc :
• Hộp số vỏ nhôm, gọn nhẹ, dễ dàng lắp đặt ( có thể lắp trên cao )
• Kiểu lắp mặt bích B5, B35 và B14, B34 với mô tơ 0.37kW 4 cực
• Tỉ số truyền: 1/5, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100
• Thiết kế độc đáo, xoay được 360º, dễ dàng kết nối với động cơ
• Có thể lắp đặt theo mọi hướng, phù hợp nơi không gian chật hẹp, hạn chế
• Có thể lắp với mô tơ 6 cực tốc độ 960 vòng/phút
• Có thể lắp với mô tơ 8 cực tốc độ 720 vòng/phút
• Tốc độ đầu ra sẽ linh động theo tốc độ mô tơ
• Bánh răng được tôi luyện ở nhiệt độ cao, chịu lực tốt.
• Bánh vít bằng đồng thau chất lượng cao, giảm độ ma sát, hạn chế mài mòn
• Trục vít bằng thép, bánh răng được tôi luyện ở nhiệt độ cao, chịu lực tốt.
• Vòng bi bạc đạn làm từ vật liệu cao cấp
• Phớt chắn dầu SKF cao cấp của Nhật
• Độ bền cao, dễ sử dụng, chạy êm, ít tiếng ồn
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Thương hiệu Suppor ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Sử dụng trong hệ thống băng chuyền, băng tải, làm tời, cáp, máy ép, máy cán
• Làm máy tời nâng hạ công suất dưới 11kw, trọng tải dưới 2 tấn
• Làm máy chế biến thực phẩm và trong các ngành công nghiệp nhẹ
• Máy sàng cát, đá xây dựng, phân loại quặng kim loại
• Sử dụng trong ngành chế biến gỗ, gia công kim loại
• Sử dụng trong ngành sản xuất sắt thép, xi măng
Hộp giảm tốc NMRV 50
- Lắp cho mô tơ 0.37kW 4 cực
- Kiểu lắp đặt :
* Lắp với mô tơ 1 pha, mô tơ 3 pha mặt bích B5, B35
* Lắp với mô tơ 1 pha, mô tơ 3 pha mặt bích B14, B34
* Lắp với mô tơ qua hộp điều tốc cơ
* Lắp với mô tơ có phanh, thắng từ
* Mặt bích ra vuông lắp với mô tơ - Tỉ số truyền : 1/5, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100
- Chiều dài trục : 50 mm
- Đường kính trục vào : 14 mm
- Đường kính trục ra : 25 mm
- Đường kính Mặt bích chuẩn IEC B5 : 160 mm
- Đường kính mặt bích B14 : 105 mm
- Đường kính vành định vị : 110 mm
- Chiều dài chân đế : 120 mm
- Bề rộng chân đế : 85 mm
- Tổng chiều ngang : 160 mm
- Tổng chiều dài : 140 mm
- Tổng chiều cao : 190 mm
- Trọng lượng : 3,5 Kg
- Chất liệu :
* Trục vít bằng thép
* Bánh vít bằng đồng
* Vỏ hợp kim nhôm - Những tỉ số truyền chuyên dụng :
* Tỉ số truyền 1/5, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 280 vòng/phút
* Tỉ số truyền 1/10, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 140 vòng/phút
* Tỉ số truyền 1/15, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 93 vòng/phút
* Tỉ số truyền 1/20, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 70 vòng/phút
* Tỉ số truyền 1/25, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 56 vòng/phút
* Tỉ số truyền 1/30, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 48 vòng/phút
* Tỉ số truyền 1/40, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 35 vòng/phút
* Tỉ số truyền 1/50, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 28 vòng/phút
* Tỉ số truyền 1/60, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 23 vòng/phút
* Tỉ số truyền 1/80, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 18 vòng/phút
* Tỉ số truyền 1/100, nếu lắp với mô tơ tốc độ 1400 vòng/phút, tốc độ ra : 14 vòng/phút - Các kiểu lắp đặt cho hộp giảm tốc với mô tơ :
* Hộp số NMRV mặt bích cốt vào âm, cốt ra âm/dương trục đơn hoặc đôi gắn với motor B35
* Hộp số NMRV cốt vào B14, cốt ra âm/ dương gắn với motor B14
* Hộp số NMRV có mặt ra B14/ mặt tròn
* Hộp số NMRV trục vào dương, trục ra dương
Cấu tạo : Hộp giảm tốc Suppor NMRV 50 mm
Kích thước : Hộp giảm tốc Suppor NMRV 50 mm
Hộp giảm tốc Suppor NMRV 63 ☼ Mô tả hộp giảm tốc : • Hộp số vỏ nhôm, gọn nhẹ, dễ dàng lắp đặt ( có thể lắp trên cao ) • Kiểu lắp mặt bích B5, B35 và B14, B34 với mô tơ 0.75kW 4 cực • Tỉ số truyền: 1/5, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100 • Thiết kế độc đáo, xoay được 360º, dễ dàng kết nối với động cơ • Có thể lắp đặt theo mọi hướng, phù hợp nơi không gian chật hẹp, hạn chế • Có thể lắp với mô tơ 6 cực tốc độ 960 vòng/phút • Có thể lắp với mô tơ 8 cực tốc độ 720 vòng/phút • Tốc độ đầu ra sẽ linh động theo tốc độ mô tơ • Bánh răng được tôi luyện ở nhiệt độ cao, chịu lực tốt. • Bánh vít bằng đồng thau chất lượng cao, giảm độ ma sát, hạn chế mài mòn • Trục vít bằng thép, bánh răng được tôi luyện ở nhiệt độ cao, chịu lực tốt. • Vòng bi bạc đạn làm từ vật liệu cao cấp • Phớt chắn dầu SKF cao cấp của Nhật • Độ bền cao, dễ sử dụng, chạy êm, ít tiếng ồn ☼ Tiêu chuẩn : • Đạt tiêu chuẩn chất lượng • Thương hiệu Suppor ( xuất xứ Trung Quốc ) ☼ Ứng dụng : • Sử dụng trong hệ thống băng chuyền, băng tải, làm tời, cáp, máy ép, máy cán • Làm máy tời nâng hạ công suất dưới 11kw, trọng tải dưới 2 tấn • Làm máy chế biến thực phẩm và trong các ngành công nghiệp nhẹ • Máy sàng cát, đá xây dựng, phân loại quặng kim loại • Sử dụng trong ngành chế biến gỗ, gia công kim loại • Sử dụng trong ngành sản xuất sắt thép, xi măng
