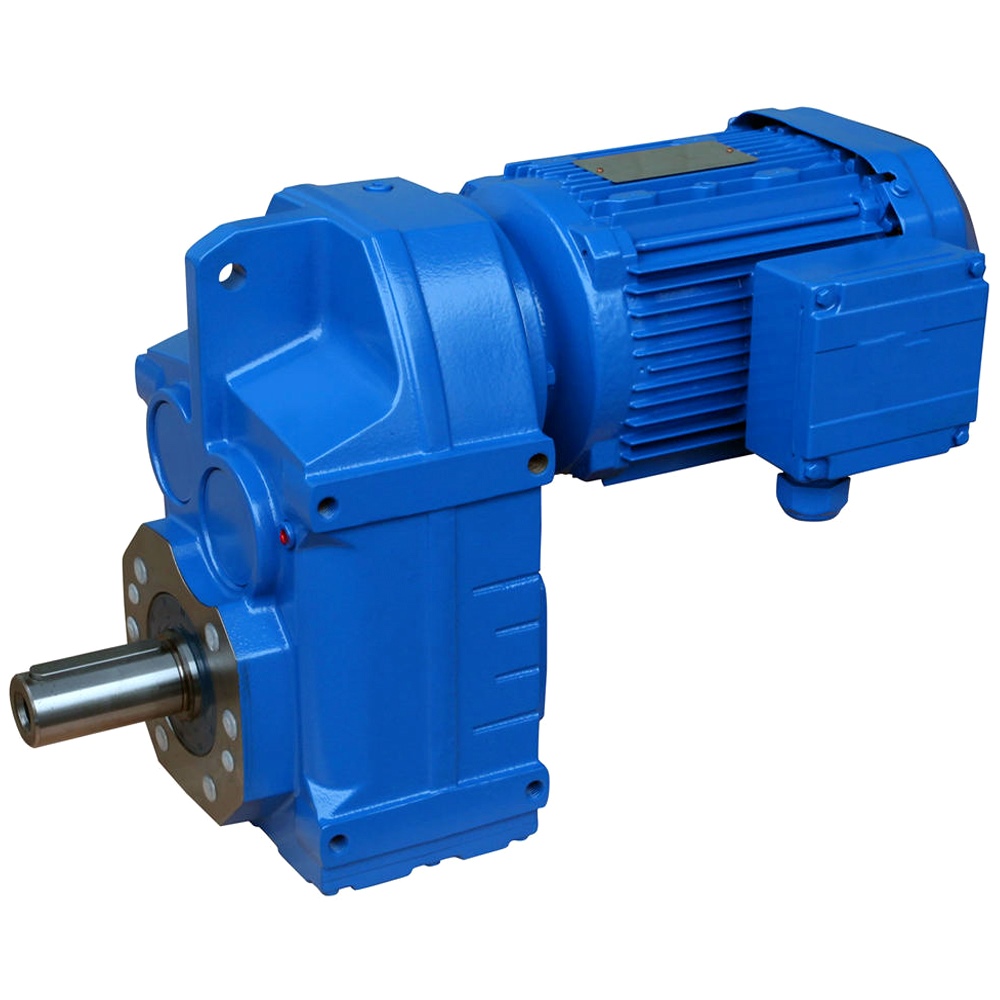

Giảm tốc tải nặng F77 5.5kW - 7.5HP trục song song
☼ Mô tả :
• Thiết kế chắc chắn, chuẩn xác, cấu trúc nhỏ gọn, linh hoạt khi lắp đặt
• Cấu tạo gồm : mô tơ và hộp số giảm tốc F loại cốt dương
• Trục đầu ra của hộp số song song với trục mô tơ
• Đa dạng tỉ số truyền, đường kính trục ra và công suất
• Vỏ hộp số bằng gang đúc chắn chắn và dày, chịu được tác động mạnh
• Vỏ mô tơ được sơn 2 lớp cao cấp chống trầy xước, bong tróc
• Bánh răng hộp số bằng thép chịu lực, chống nứt vỡ và mài mòn
• Bánh răng khỏe, lực momen mạnh mẽ, truyền động trơn tru, chịu tải cao
• Có thể kết hợp với nhiều hộp số khác nhau tùy theo yêu cầu
• Hoạt động với độ ổn định vượt trội, hệ số làm việc cao, đạt trên 90% hiệu suất
☼ Tiêu chuẩn :
• Sản xuất theo công nghệ tiêu chuẩn Châu Âu
• Đạt tiêu chuẩn chất lượng, ISO9001:2015
• Xuất xứ Trung Quốc
☼ Ứng dụng :
• Chuyên sử dụng trong các hệ thống dây chuyền sản xuất tự động
• Chuyên dùng cho những ngành công nghiệp nặng
• Sử dụng cho nhà máy kính, xi măng, sắt - thép - inox, gạch, đá
• Sử dụng cho ngành chế biến cao su, ngành nhựa, xử lý hóa chất, môi trường
Giảm tốc tải nặng F77 5.5kW - 7.5HP trục song song
- Điện áp sử dụng : 3 pha 220V/380V/660V ( 4 cực )
- Công suất mô tơ : 5.5kW - 7.5HP
- Loại giảm tốc : giảm tốc F, cốt dương, trục song song
- Tỉ số truyền ( Ratio ) : 14.06
- Lực Momen xoắn : 482 Nm
- Tốc độ đầu ra : 102 vòng/phút
- Hệ số làm việc : 2.9 fB
- Đường kính trục vào : 38 mm
- Đường kính trục ra : 50 mm
- Chốt cavet : 14 mm
- Kích thước hộp giảm tốc ( dài x cao ) : 294 mm x 426 mm
- Kích thước mô tơ ( dài x cao ) : 430 mm x 275 mm
- Tổng chiều dài : 724 mm
- Tổng chiều rộng : 270 mm
- Tồng chiều cao : 426 mm
- Chất liệu :
* Mô tơ : dây đồng 100%
* Vỏ mô tơ và hộp giảm tốc : Gang đúc, sơn bảo vệ 2 lớp
* Trục cốt : Thép luyện nhiệt 20CrMnTi chất lượng cao
* Bánh răng truyền động : bằng thép chịu lực, chống mài mòn, nứt vỡ
Cấu tạo Giảm tốc tải nặng F77
Kích thước Giảm tốc tải nặng F77
Kiểu lắp đặt Giảm tốc tải nặng F77
