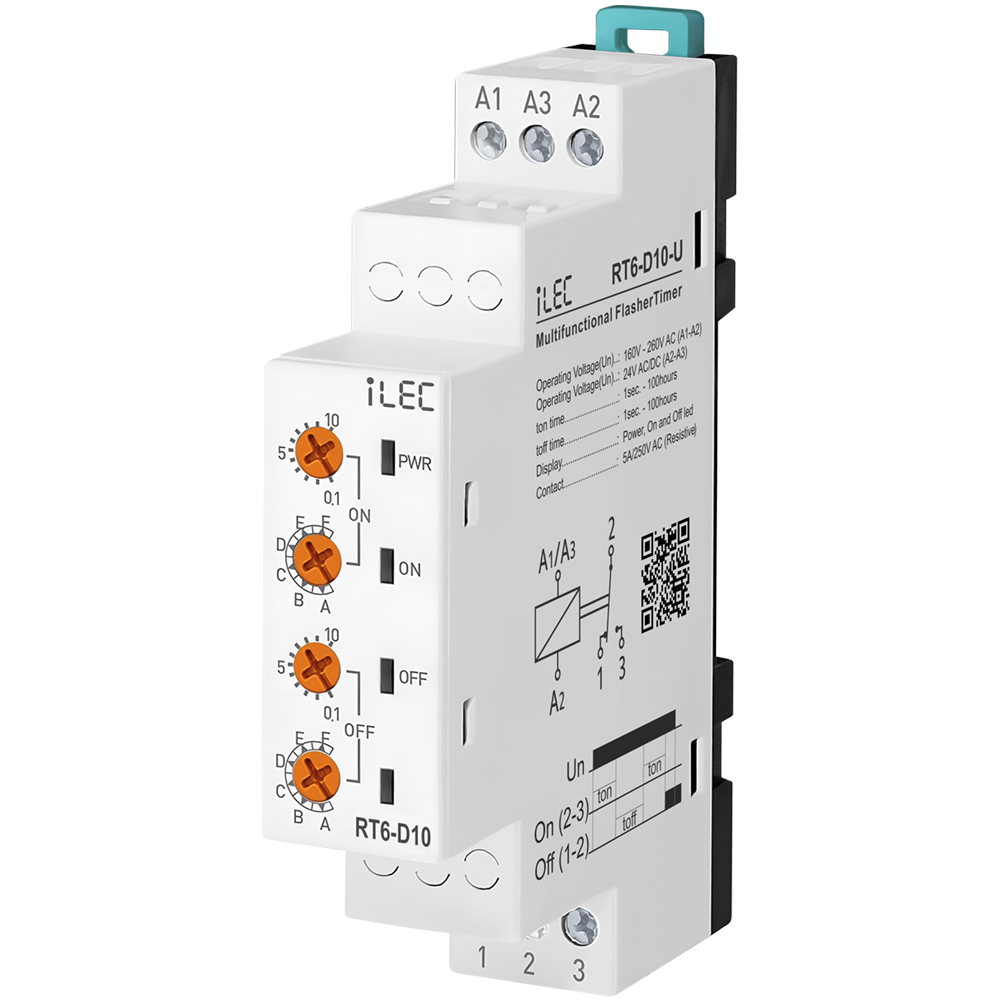

Relay iLEC RT6-D10-U

• Tên gọi: Rơ le luân phiên, Rơ-le nháy đa chức năng, Bộ hẹn giờ đôi cài đặt kép.
• Thương hiệu: iLEC - xuất xứ: Việt Nam.
• Kết cấu nhỏ gọn, tiết kiệm không gian, kết nối dễ dàng.
• Có thể điều chỉnh kép rơ-le hẹn giờ trễ kép.
• Lắp đặt thiết bị dọc theo bảng điều khiển, bảo trì và vệ sinh đơn giản.

Nguyên lý hoạt động:

• Max.On Time: Đặt chế độ “bật” và hiển thị thời gian “bật” tối đa.
• Max.Off Time: Đặt chế độ “tắt” và hiển thị thời gian “tắt” tối đa.
• ton: Chia thời gian “bật” cho 10 và nhân với giá trị hiển thị.
• toff: Chia thời gian “tắt” cho 10 và nhân với giá trị hiển thị.
• Thời gian "Bật" sẽ đếm và đèn Led "Bật" sẽ nhấp nháy.
• Trong khi đếm, tiếp điểm rơ-le ra là (NO)3.
• Trong khi đếm thời gian tắt, tiếp điểm rơ-le ra là (NC)1.
• Khi tắt nguồn, thiết bị sẽ tiếp tục đếm thời gian Bật/tắt theo lượt.

Ứng dụng:

• Sử dụng cho nhiều mục đích cần sự điều khiển thời gian kép.
• Dùng trong ngành công nghiệp, nhà ở dân dụng, nhà máy, ...

Thông số kỹ thuật:

• Điện áp: 160-260V AC (24V AC/DC).
• Tần số: 50/60 Hz.
• Công suất: < 6VA.
• Thời gian bật (ON): 1 giây ~ 100 giờ.
• Thời gian bật (OFF): 1 giây ~ 100 giờ.
• Tiếp điểm: 5A/250V AC.
• Biên nhiệt: -20ºC ~ 55ºC.
• Kích thước: 17.8 x 91 x 65.4 (mm).
• Trọng lượng: 110gr.
• Lắp đặt: lắp dọc theo bảng điều khiển.
• Độ cao cho phép: <2000m.

» Hướng dẫn dấu nối và cài đặt rơ le iLEC RT6-D10-U

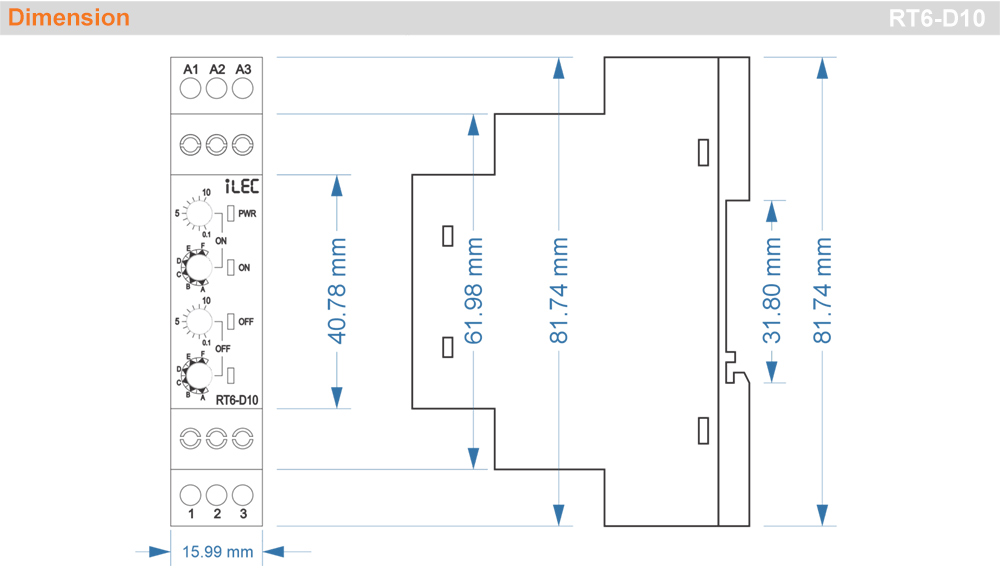

Kích thước: RT6-D10-U

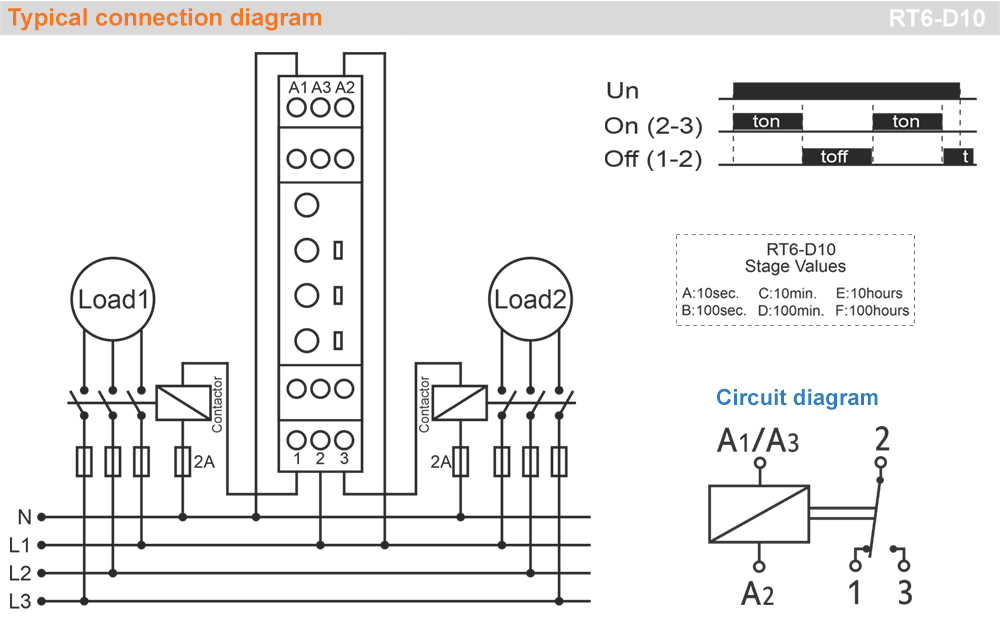

Kiểu kết nối: RT6-D10-U

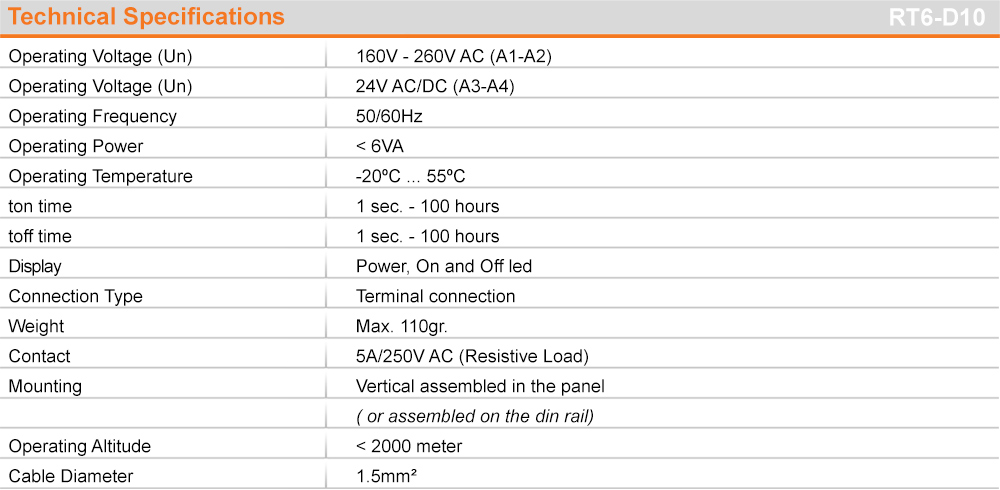

Thông số kỹ thuật: RT6-D10-U

Tải tài liệu kỹ thuật : Relay iLEC RT6-D10-U
