Trước khi đi vào phần hướng dẫn cài đặt Rơ le bảo vệ Điện áp Selec VPRD2M chúng ta tóm tắt phần chức năng và thông tin về sản phẩm, và nếu bạn cần tham khảo Tài liệu kỹ thuật Rơ le bảo vệ Điện áp Selec VPRD2M
Chức năng Rơ le bảo vệ Điện áp Selec VPRD2M
- Chức năng bảo vệ: thấp / quá điện áp, mất cân bằng pha; thứ tự pha và mất pha, gắn trên thanh ray
- Hiển thị: 3 số, bằng màn hình LCD
- Dùng cho mạng 1 pha 2 dây, 3 pha 4 dây
- Thời gian tác động trễ: 0 - 99 giây
- Quá áp: 242 - 288 V AC (L-N)
- Thấp áp:127 - 219 V AC (L-N)
- Mất cân bằng pha: 5 - 30%
- Ngõ ra: 2 C / O (NO/5A, NC/3A @ 250V AC)
- Nguồn cấp: Lấy điện áp ngõ vào cấp nguồn
Hướng dẫn đấu nối, cài đặt, test chức năng của Rơ le bảo vệ Điện áp Selec VPRD2M gồm
- Sơ đồ đấu nối Rơ le bảo vệ Điện áp Selec VPRD2M
- Cài đặt và Test chức năng quá áp
- Cài đặt và Test chức năng thấp áp
- Cài đặt và Test chức năng ngược thứ tự pha
- Cài đặt và Test chức năng bảo vệ mất pha
- Cài đặt và Test chức năng bảo vệ mất cân bằng pha

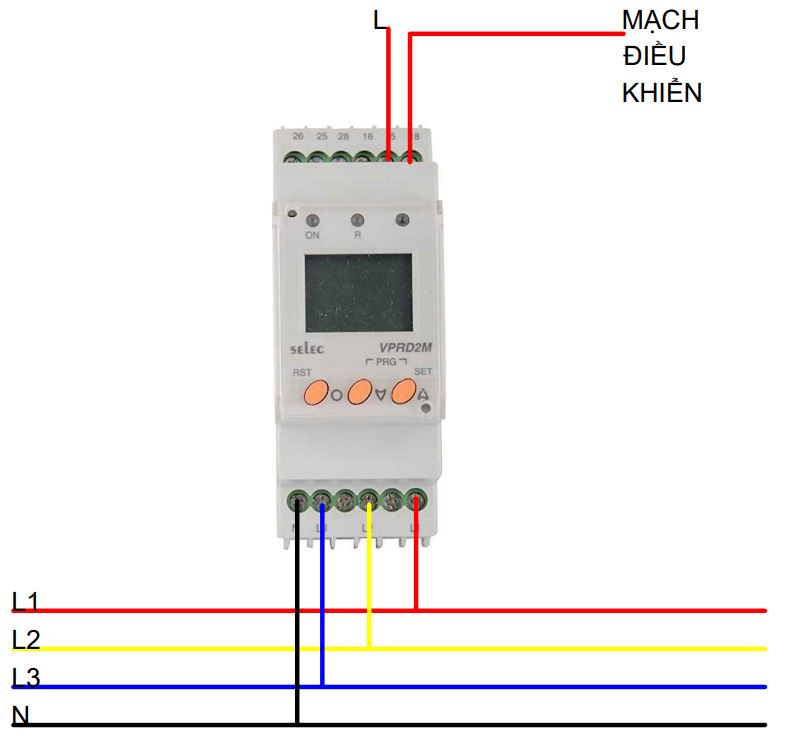

Sơ đồ đấu nối Rơ le bảo vệ Điện áp Selec VPRD2M sử dụng cấp nguồn mạch điều khiển
