Trước khi đi vào phần hướng dẫn cài đặt Rơ-le bảo vệ Quá áp, Thấp áp và Mất pha Mikro MX200A chúng ta tóm tắt phần chức năng và thông tin về sản phẩm, và nếu bạn cần tham khảo Tài liệu kỹ thuật Rơ-le bảo vệ Quá áp, Thấp áp và Mất pha Mikro MX200A
Chức năng Rơ-le bảo vệ Quá áp, Thấp áp và Mất pha Mikro MX200A
- Chức năng bảo vệ Mất pha và Ngược pha.
- Hiển thị nguồn và trạng thái hoạt động bằng LED
- Nguồn cung cấp : 400V AC (+/-20%)
- Gắn trên đế 11 chân tròn
Hướng dẫn đấu nối, cài đặt, test chức năng của Rơ-le bảo vệ Quá áp, Thấp áp và Mất pha Mikro MX200A gồm
- Sơ đồ đấu nối Rơ-le bảo vệ Quá áp, Thấp áp và Mất pha Mikro MX200A
- Cài đặt và Test chức năng bảo vệ quá áp
- Cài đặt và Test chức năng bảo vệ thấp áp
- Cài đặt và Test chức năng bảo vệ mất pha

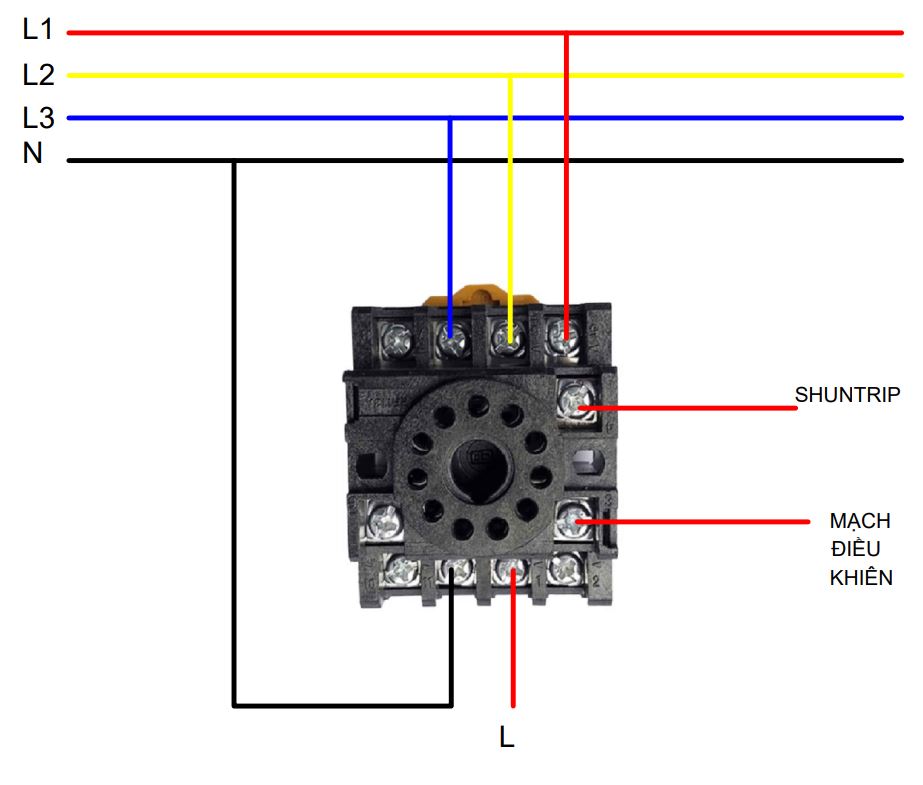

Sơ đồ đấu nối Rơ-le bảo vệ Quá áp, Thấp áp và Mất pha Mikro MX200A sử dụng cấp nguồn mạch điều khiển
