Trước khi đi vào phần hướng dẫn cài đặt Timer khởi động Sao - Tam giác Selec 600SD chúng ta tóm tắt phần chức năng và thông tin về sản phẩm, và nếu bạn cần tham khảo Tài liệu kỹ thuật Timer khởi động Sao - Tam giác Selec 600SD
Chức năng Timer khởi động Sao - Tam giác Selec 600SD
- Dải thời gian: 3 ~ 30 giây, 6 ~ 60 giây
- Thời gian chuyển từ Sao qua Tam giác 50/100ms
- Ngõ ra: 1 CO (5A@250VAC / 24VDC) cho khởi động sao
- 1 CO (5A@250VAC / 24VDC) cho khởi động tam giác
- Nguồn cấp: 230V AC (50/60 Hz) (dùng cho 600SD-2-230)
- 110V AC (50/60 Hz) (dùng cho 600SD-2-110)
Hướng dẫn đấu nối, cài đặt, test chức năng của Timer khởi động Sao - Tam giác Selec 600SD gồm
- Sơ đồ đấu nối Timer khởi động Sao - Tam giác Selec 600SD
- Cài đặt và Test timer sử dụng cho mạch khởi động sao/tam giác

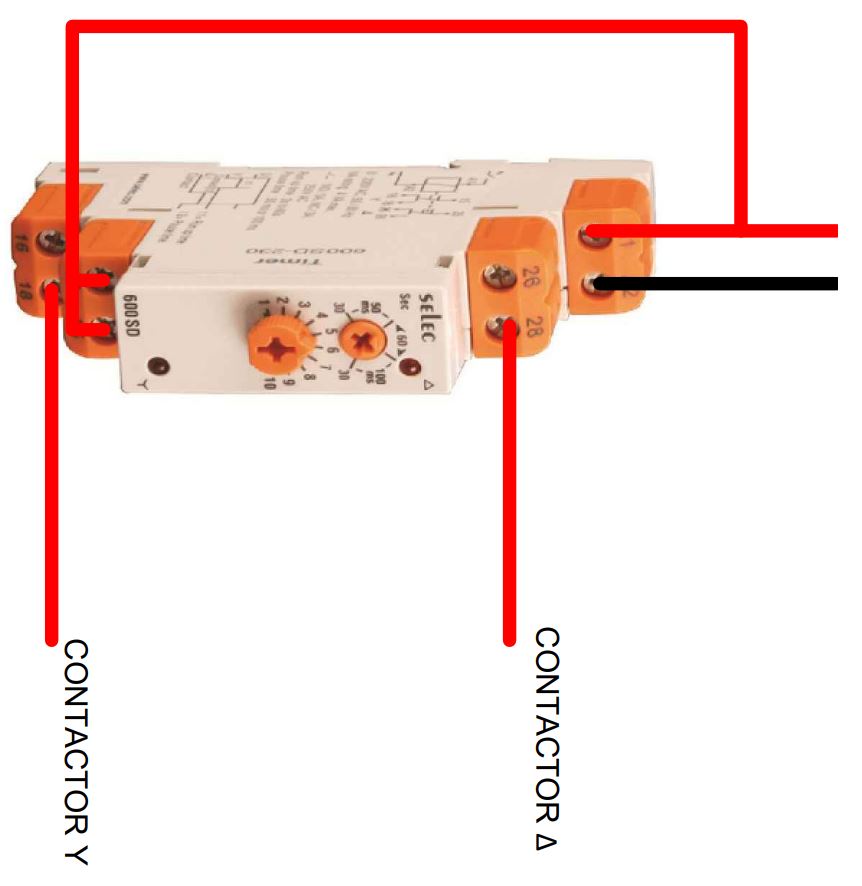

Sơ đồ đấu nối Timer khởi động Sao - Tam giác Selec 600SD sử dụng cấp nguồn mạch điều khiển
