Schneider LV426360: MCCB 4P 16A 36kA dòng Compact NSXm F

Mô tả Cầu dao tự động (MCB) Schneider-LV426360, MCCB dòng Compact NSXm Thiết bị kiểm soát và bảo vệ quá tải và ngắn mạch, dùng trong mạng lưới dân dụng và công nghiệp.
Thông số kỹ thuật của Aptomat/CB tép/MCB dòng Compact NSXm Schneider-LV426360
Mã sản phẩm: Schneider-LV426360
Tên sản phẩm: Cầu dao LV426360 Schneider
Dòng: Compact NSXm
Điện áp: 415VAC
Khả năng ngắn mạch: 36kA
Số cực: 4P 3d
Dòng điện định mức: 16A
Tần số: 50-60Hz
Điện áp hoạt động ue: 690VAC
Hiệu điện thế: 8kV
Điện áp cách điện định mức ui: 800V
Công nghệ ngắt: Nhiệt từ, TMD
Số lượng khe cắm: 1 khe cắm cho công tắc phụ OF, 1 khe cắm cho công tắc báo động SD, 1 khe cắm để giải phóng điện áp MN hoặc MX
Chiều dài dây: 20mm
Mô_men xoắn thắt chặt: 5-9Nm
Kết nối_thiết bị đầu cuối: Compression lugs and busbar connectors
Loại sợi: M6
Độ dày: 8mm
Loại mức hiệu suất: B
Loại điều khiển: Toggle
Chế độ lắp: Vít (plate), Clip-on (DIN rail)
Tính năng bảo vệ: Ngắn mạch, quá tải, chống dòng rò tích hợp, từ tính và ngắt kết nối chuyển mạch
Màu sắc: Xám (RAL 7016)
Độ bền cơ học: 20.000 chu kỳ
Độ bền điện cơ: 10.000 chu kỳ
Mức độ ô nhiễm: 3
Cấp độ bảo vệ: IK07, IP40
Nhiệt độ môi trường: -20-70°C
Nhiệt độ bảo quản: -40-85°C
Chức năng:
- MCCB Compact LV426360 là bộ ngắt mạch vỏ, có sẵn bảo vệ chống rò rỉ đất tích hợp
Ứng dụng:
-Tòa nhà thương mại, khách sạn, bệnh viện, văn phòng.
- Trung tâm dữ liệu, tua bin gió, năng lượng mặt trời, GenSets.
- Khai thác và khoáng sản, ô tô, thực phẩm, đồ uống và công nghiệp hóa chất.
- Sân bay, dầu khí, xử lý nước và hàng hải, đảm bảo tuân thủ các tiêu chuẩn quốc tế.

Download Tài liệu kỹ thuật Tài liệu kỹ thuật Aptomat (MCCB) 4P 16A dòng Compact NSXm

Các mã thông dụng cầu dao tự động dòng Compact NSXm

• LV426360 Aptomat (MCCB) 4P 16A dòng Compact NSXm
• LV426361 Aptomat (MCCB) 4P 25A dòng Compact NSXm
• LV426362 Aptomat (MCCB) 4P 32A dòng Compact NSXm
• LV426363 Aptomat (MCCB) 4P 40A dòng Compact NSXm
• LV426364 Aptomat (MCCB) 4P 50A dòng Compact NSXm
• LV426365 Aptomat (MCCB) 4P 63A dòng Compact NSXm
• LV426366 Aptomat (MCCB) 4P 80A dòng Compact NSXm
• LV426367 Aptomat (MCCB) 4P 100A dòng Compact NSXm
• LV426368 Aptomat (MCCB) 4P 125A dòng Compact NSXm
• LV426369 Aptomat (MCCB) 4P 160A dòng Compact NSXm

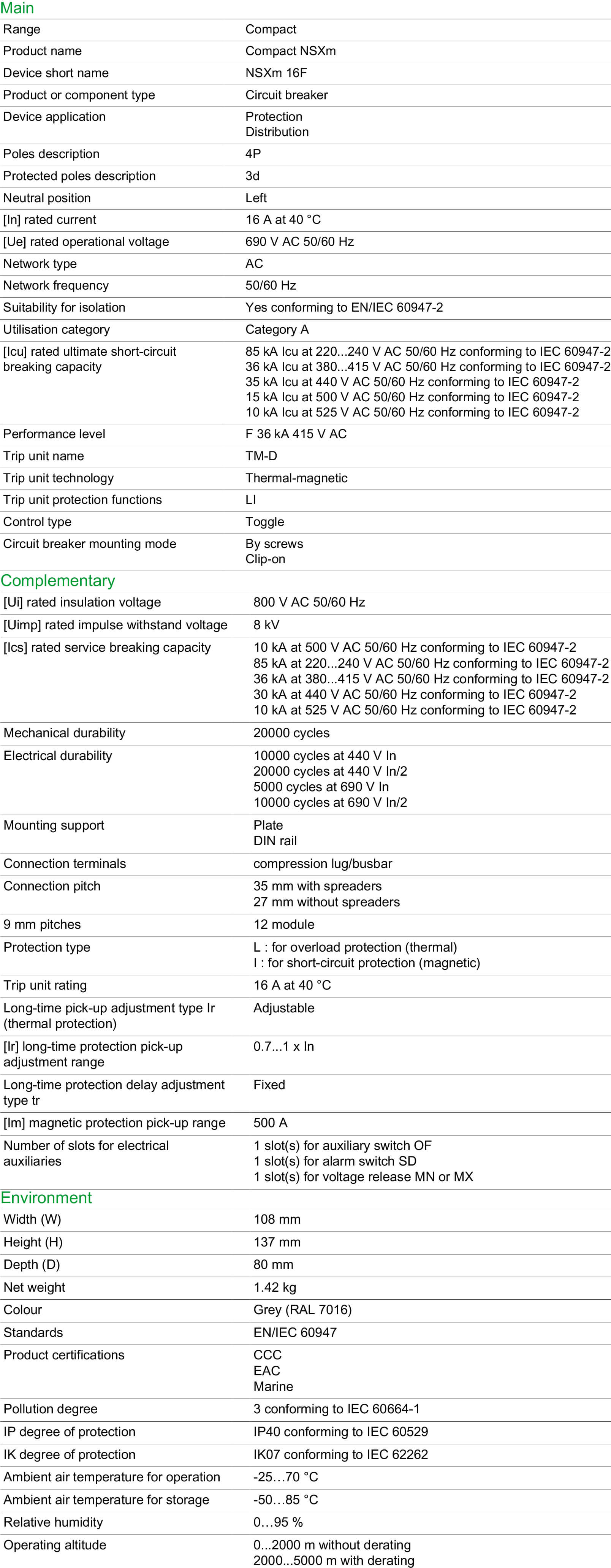

Thông số kỹ thuật Schneider-LV426360: Aptomat (MCCB) 4P 16A dòng Compact NSXm

Cấu tạo và Kích thước Schneider-LV426360: Aptomat (MCCB) 4P 16A dòng Compact NSXm

Cách sử dụng và nối dây Schneider-LV426360: Aptomat (MCCB) 4P 16A dòng Compact NSXm
