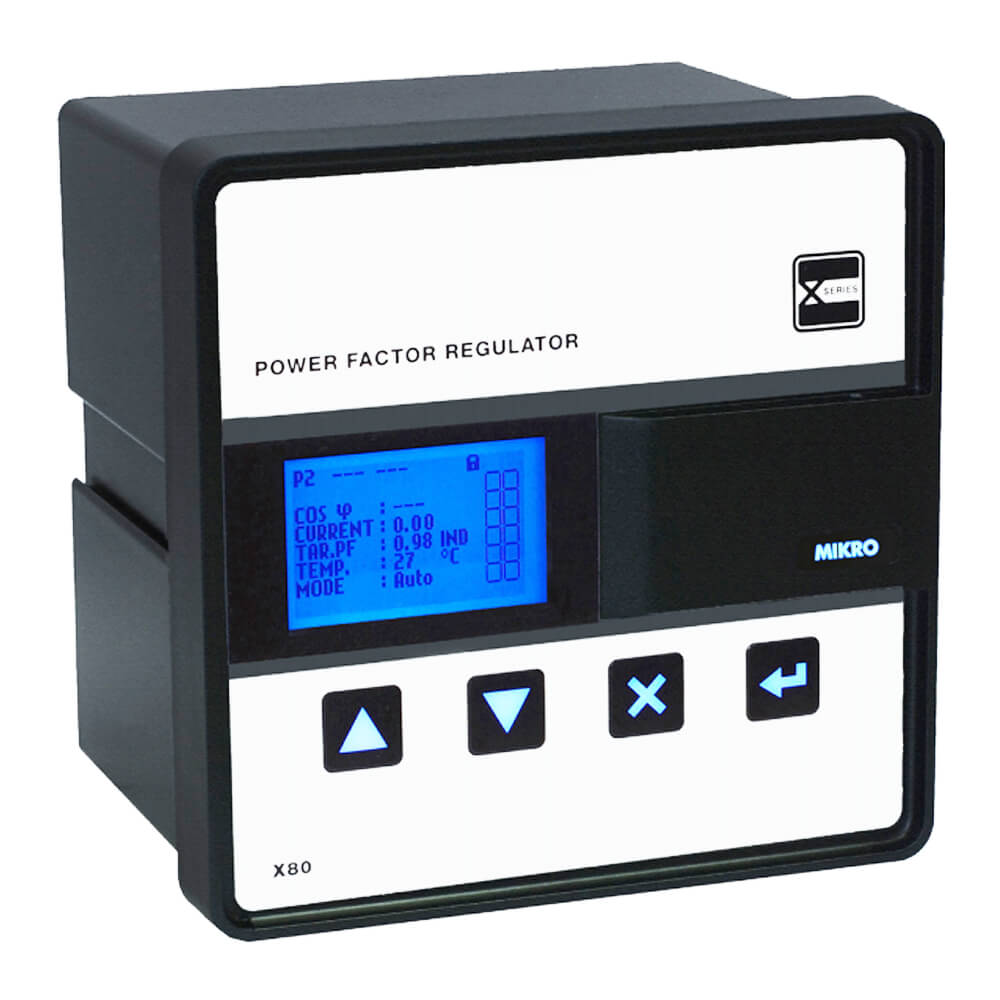

Mikro X80-PFR80P3-240-50( 8 cấp 1CT/3CT)
Mikro X80-PFR80P3-240-50 8 cấp 1CT/3CT
X80-PFR80P3-240-50 (8 cấp 3CT), X80-PFR80P1-240-50 (8 cấp 1CT)
Download Tài liệu kỹ thuật Mikro X80 8 cấp
Cách chọn mã Mikro X80 8 cấp
Các mã thông dụng
- X80-PFR80P3-240-50 bộ điều khiển hệ số công suất 8 cấp 3CT
- X80-PFR80P1-240-50 bộ điều khiển hệ số công suất 8 cấp 1CT
- Bộ điều khiển LCD màn hình 2 inch 64 x 128 dot matrix có đèn nền.
- Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh.
- Tự động xác lập hệ số C/K hoặc cài đặt bằng tay.
- Tự động điều chỉnh cực tính của biến dòng (CT) nếu đấu ngược.
- Thông số hiển thị: Hệ số COSφ; Dòng thứ cấp; Báo lỗi; Sóng hài bậc cao(THD); Nhiệt độ; Trạng thái đóng/ cắt các cấp.
- 5 chế độ cài đặt đóng ngắt : Auto / Auto Rotate / 4-quadrant / Linear/ Manual.
- Có thể cố định "Fixed" các cấp đóng trực tiếp theo yêu cầu người sử dụng.
- Có tiếp điểm riêng cho quạt (Fan): Fixed on/ Output on/ Nhiệt độ/ Không dùng.
- Có tiếp điểm tín hiệu, có thể liên kết với 10 tín hiệu cảnh báo của PFRLCD.
- Giao tiếp truyền thông Modbus-RTU RS485.
- Thông số đo lường:
+ Đo công suất biểu kiến (S), công suất tiêu thụ (P) và công suất phản kháng (S).
+ Đo nhiệt độ bên trong tủ (0 - 100oC).
+ Đo dòng điện pha (0.01 - 10A) và điện áp pha (0 - 277V).
+ Đo tần số (45 - 65Hz).
+ Đo sóng hài hệ thống đến bậc thứ 31.
+ Đo COSφ dạng PF hoặc dạng DPF.
- Bảo vệ và cảnh báo khi:
Quá áp (253 - 264V/ OFF) / Thấp áp (195 - 204V/ OFF)
Quá dòng (5.5 - 7.0A/ OFF) /Thấp dòng (0.01 - 0.15A/ OFF)
Quá hệ số COSφ (ON/ OFF) /Thấp hệ số COSφ (ON/ OFF)
Quá nhiệt (36 - 70oC/ OFF); Lỗi cực tính CT (ON/ OFF); %THDI (20% - 300%/ OFF)
Ngắt khi không có điện áp
Lỗi các cấp tụ (ON/ OFF).
- Đo và hiển thị sóng hài bậc cao (dạng đồ thị hoặc dạng bảng).
- Nguồn điện cung cấp: 85Vrms - 265Vrms.
- Đáp ứng tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4. Cấp bảo vệ: IP54 tại mặt tủ.
- Dùng kết hợp với phần mềm Mikrosafe (FREE software).
- Kích thước (h x w x d) : 144 x 144 x 122 mm

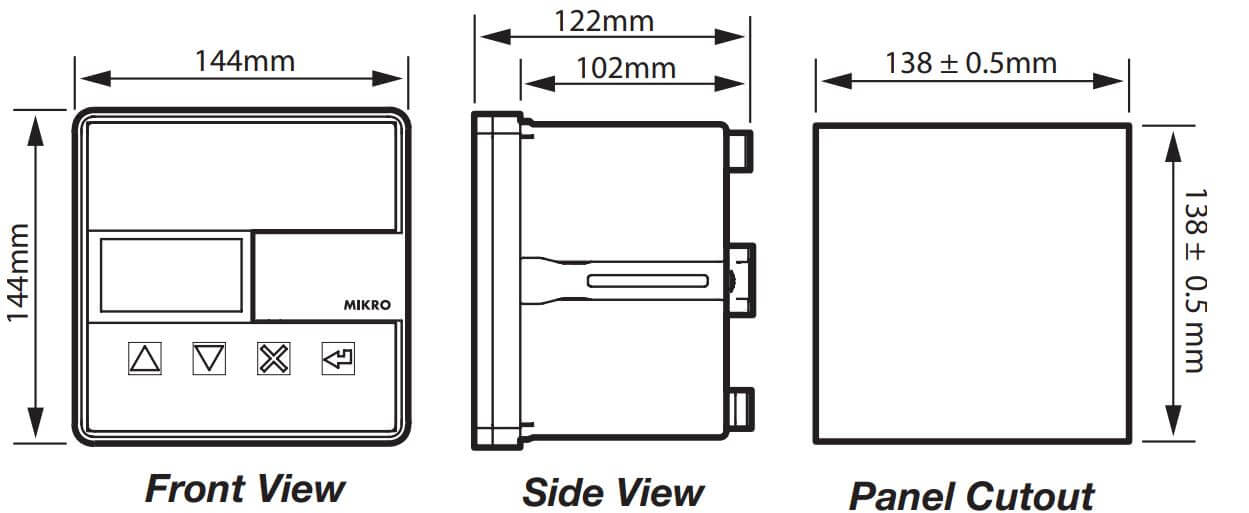

Cấu tạo và Kích thước Mikro X80 8 cấp

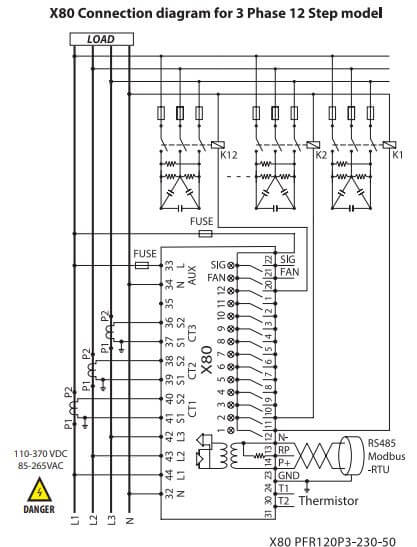

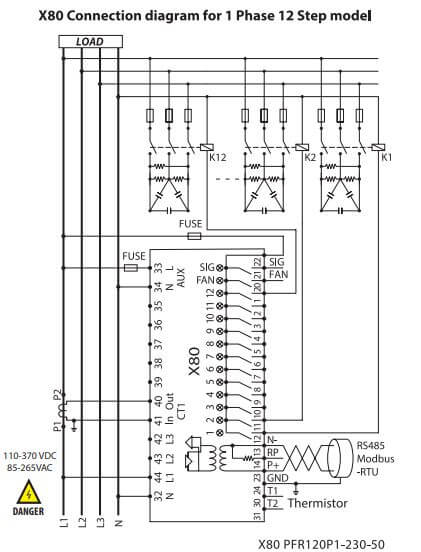

Cách nối dây, cách chỉnh, cài đặt, setup Mikro X80 8 cấp

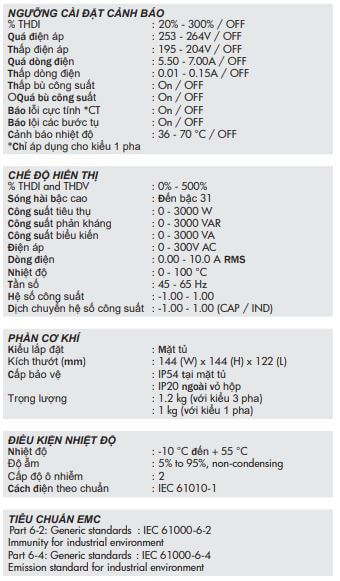

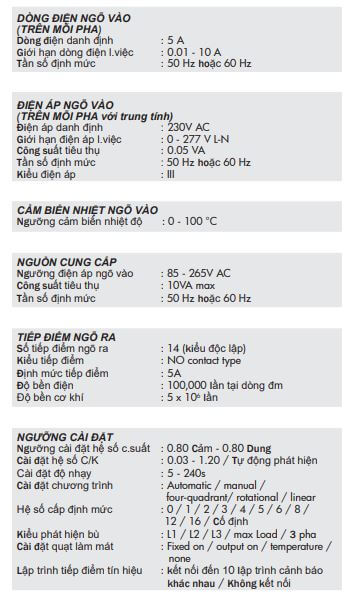

Thông số kỹ thuật Mikro X80 8 cấp
