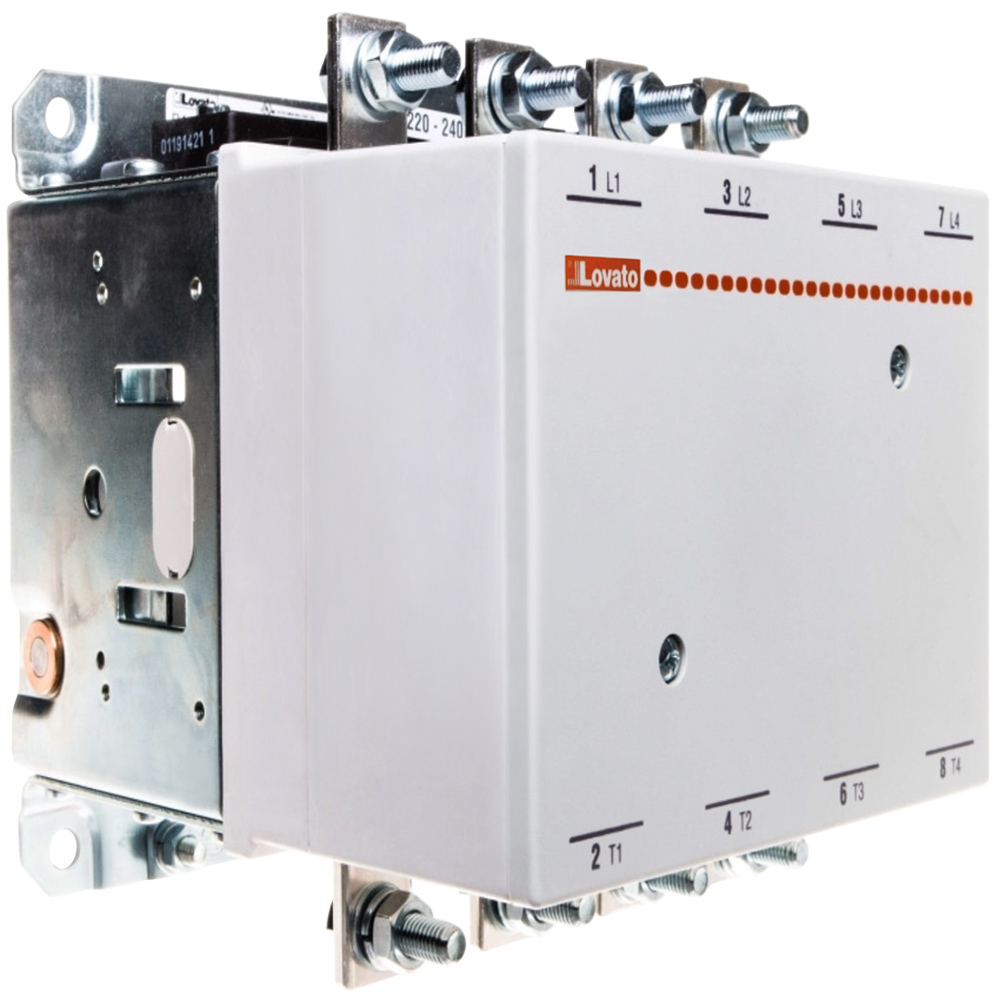

Khởi động từ Lovato 11B400400 4P, 550A, AC/DC coil
Khởi động từ Lovato 11B400400 4P 550A, AC/DC coil
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, độ an toàn cao, lắp ráp phụ kiện nhanh chóng
• Phụ kiện bu lông, vòng đệm và đai ốc, bắt vít chắc chắn
• Chỉ báo màu đỏ khi contactor được cấp điện
• Cuộn coil nguồn AC/DC, 4 cực, có lực đẩy và giữ thấp
• Cuộn coil hoạt động không phụ thuộc vào điện áp nguồn AC hoặc DC
• Cuộn coil có thể tháo rời mà không cần ngắt kết nối dây điện
• Trang bị khóa liên động cơ học mà không tăng kích thước tổng thể
• Khối tiếp điểm phụ có thể chuyển đổi (2NO + 1NC hoặc 1NO + 2NC)
• Có thể gắn tối đa 4 khối trên mỗi contactor với tổng số 12 liên lạc
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm :
• 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* 11B40040024 : AC/DC coil 24VAC/DC
* 11B40040048 : AC/DC coil 48VAC/DC
* 11B40040060 : AC/DC coil 60VAC/DC
* 11B400400110 : AC/DC coil 110 ~ 125 VAC/DC
* 11B400400220 : AC/DC coil 220 ~ 240 VAC/DC
* 11B400400380 : AC/DC coil 380 ~ 415 VAC/DC
* 11B400400440 : AC/DC coil 440 ~ 480 VAC/DC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, độ an toàn cao, lắp ráp phụ kiện nhanh chóng
• Phụ kiện bu lông, vòng đệm và đai ốc, bắt vít chắc chắn
• Chỉ báo màu đỏ khi contactor được cấp điện
• Cuộn coil nguồn AC/DC, 4 cực, có lực đẩy và giữ thấp
• Cuộn coil hoạt động không phụ thuộc vào điện áp nguồn AC hoặc DC
• Cuộn coil có thể tháo rời mà không cần ngắt kết nối dây điện
• Trang bị khóa liên động cơ học mà không tăng kích thước tổng thể
• Khối tiếp điểm phụ có thể chuyển đổi (2NO + 1NC hoặc 1NO + 2NC)
• Có thể gắn tối đa 4 khối trên mỗi contactor với tổng số 12 liên lạc
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm :
• 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* 11B40040024 : AC/DC coil 24VAC/DC
* 11B40040048 : AC/DC coil 48VAC/DC
* 11B40040060 : AC/DC coil 60VAC/DC
* 11B400400110 : AC/DC coil 110 ~ 125 VAC/DC
* 11B400400220 : AC/DC coil 220 ~ 240 VAC/DC
* 11B400400380 : AC/DC coil 380 ~ 415 VAC/DC
* 11B400400440 : AC/DC coil 440 ~ 480 VAC/DC
Khởi động từ Lovato 11B400400 4P, 550A, AC/DC coil
Mô tả
Khởi động từ Lovato 11B400400
- Ký hiệu loại sản phẩm : B400
- Số cực : 4
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 1000V
- Điện áp xung định mức (Uimp) : 8kV
- Định mức dòng vào (Ith,AC1) : 550A
- Công suất hoạt động :
* 420A ( AC3, T≤55°C, tại 400V ) / 345 ( AC1, T≤40°C, tại 400V )
* 350HP (AC1) - Kiểu cuộn coil :
* Tần số :
* Điện áp : 24V ~ 480V ( theo mã sản phẩm ) - Trở kháng (mỗi cực) : 0.2mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 52W, AC3 32W
- Vận hành máy : 2400 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 10.000.000 chu kỳ
* Độ bền điện : 700.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP00
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 192.5 x 204 x 225 (mm)
- Trọng lượng : 11,1 Kg
- Qui cách : 1 cái / kiện

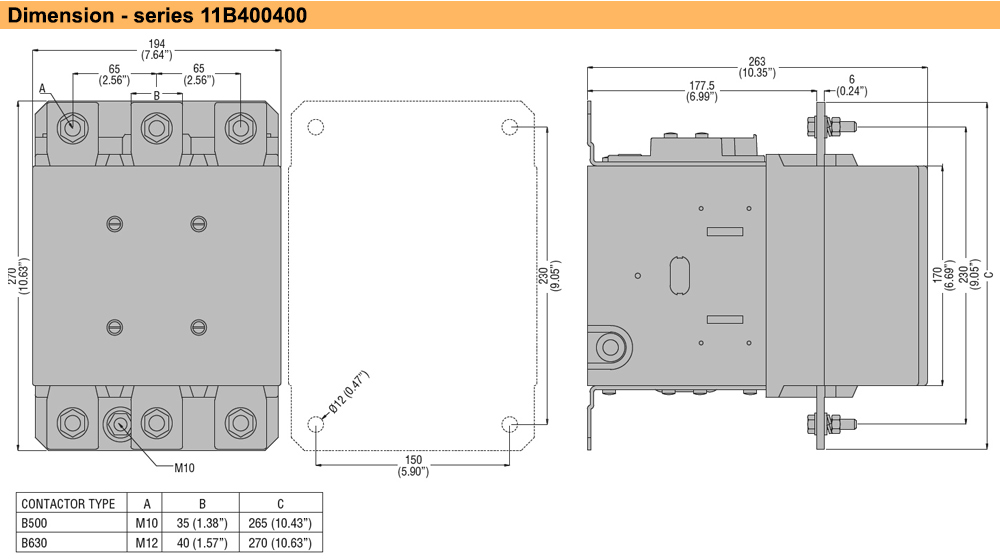

Kích thước : Khởi động từ Lovato 11B400400

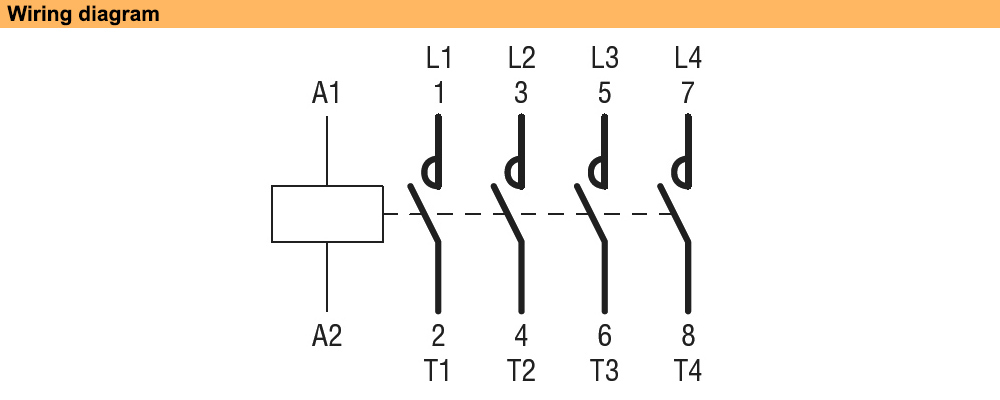

Sơ đồ đấu nối : Khởi động từ Lovato 11B400400
Tải bảng dữ liệu : Khởi động từ Lovato 11B400400
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
