Khởi động từ Lovato 11BG0601D 3P, 16A, DC coil, 1NC
Khởi động từ Lovato 11BG0601D 3P 16A, DC coil, 1NC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Dòng Contactor mini BG, thiết kế đẹp, nhỏ gọn, chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng, khóa liên động cơ học sâu 5mm
• Cuộn coil nguồn DC, 3 cực, tiêu thụ điện năng thấp
• Tiếp điểm phụ 1NC, tính dẫn điện cao, 4 điểm tiếp xúc
• Lắp trên thanh ray 35mm, bắt vít cố định
• Dây buộc và đầu cuối chốt hàn PCB phía sau
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng
• Hoạt động ổn định, ít gặp sự cố, bền bỉ
• Thời gian để đóng cắt rất nhanh, ít tiêu tốn điện năng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Sử dụng rộng rãi trong các tủ điện điều khiển thang máy, quạt công nghiệp, ...
☼ Cách chọn mã sản phẩm :
• 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* 11BG0601D012 : 3P 6A/2.2kW (at 400V), DC coil 12VDC, 1NC
* 11BG0601D024 : 3P 6A/2.2kW (at 400V), DC coil 24VDC, 1NC
* 11BG0601D024V120 : 3P 6A/2.2kW (at 400V), DC coil 48VDC, 1NC
* 11BG0601D048 : 3P 6A/2.2kW (at 400V), DC coil 60VDC, 1NC
* 11BG0601D060 : 3P 6A/2.2kW (at 400V), DC coil 110VDC, 1NC
* 11BG0601D110 : 3P 6A/2.2kW (at 400V), DC coil 120VDC, 1NC
* 11BG0601D125 : 3P 6A/2.2kW (at 400V), DC coil 125VDC, 1NC
* 11BG0601D220 : 3P 6A/2.2kW (at 400V), DC coil 220VDC, 1NC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Dòng Contactor mini BG, thiết kế đẹp, nhỏ gọn, chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng, khóa liên động cơ học sâu 5mm
• Cuộn coil nguồn DC, 3 cực, tiêu thụ điện năng thấp
• Tiếp điểm phụ 1NC, tính dẫn điện cao, 4 điểm tiếp xúc
• Lắp trên thanh ray 35mm, bắt vít cố định
• Dây buộc và đầu cuối chốt hàn PCB phía sau
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng
• Hoạt động ổn định, ít gặp sự cố, bền bỉ
• Thời gian để đóng cắt rất nhanh, ít tiêu tốn điện năng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Sử dụng rộng rãi trong các tủ điện điều khiển thang máy, quạt công nghiệp, ...
☼ Cách chọn mã sản phẩm :
• 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* 11BG0601D012 : 3P 6A/2.2kW (at 400V), DC coil 12VDC, 1NC
* 11BG0601D024 : 3P 6A/2.2kW (at 400V), DC coil 24VDC, 1NC
* 11BG0601D024V120 : 3P 6A/2.2kW (at 400V), DC coil 48VDC, 1NC
* 11BG0601D048 : 3P 6A/2.2kW (at 400V), DC coil 60VDC, 1NC
* 11BG0601D060 : 3P 6A/2.2kW (at 400V), DC coil 110VDC, 1NC
* 11BG0601D110 : 3P 6A/2.2kW (at 400V), DC coil 120VDC, 1NC
* 11BG0601D125 : 3P 6A/2.2kW (at 400V), DC coil 125VDC, 1NC
* 11BG0601D220 : 3P 6A/2.2kW (at 400V), DC coil 220VDC, 1NC
Khởi động từ Lovato 11BG0601D 3P, 16A, DC coil, 1NC
Mô tả
Khởi động từ Lovato 11BG0601D
- Ký hiệu loại sản phẩm : BG06
- Số cực : 3
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 690V
- Điện áp xung định mức (Uimp) : 6kV
- Định mức dòng vào (Ith,AC1) : 16A
- Công suất hoạt động :
* 6A / 2.2kW ( AC3, T≤55°C, tại 400V )
* 3HP ( AC motor 3 pha, 460/480V ) - Kiểu cuộn coil :
* Tần số :
* Điện áp : 6V ~ 250V ( theo mã sản phẩm ) - Tiếp điểm phụ : 1NC
- Trở kháng (mỗi cực) : 10mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 2.6W, AC3 0.36W
- Vận hành máy : 3600 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 20.000.000 chu kỳ
* Độ bền điện : 500.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP20
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 44 x 58 x 57 (mm)
- Trọng lượng : 0,214 Kg
- Qui cách : 1 cái / kiện
Kích thước : Khởi động từ Lovato 11BG0601D

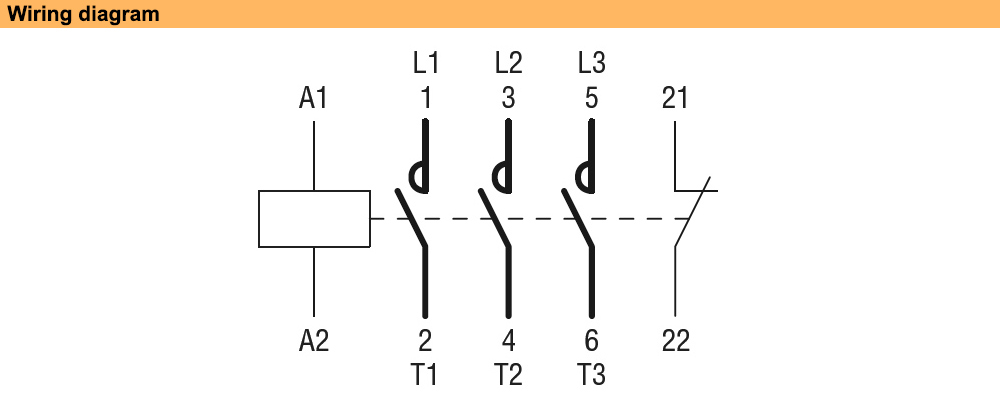

Sơ đồ đấu nối : Khởi động từ Lovato 11BG0601D
Tải bảng dữ liệu : Khởi động từ Lovato 11BG0601D
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
