Khởi động từ Lovato 11BG1201D 3P 12A, DC coil, 1NCKhởi động từ Lovato 11BG1210D 3P 12A, DC coil, 1NO
Khởi động từ Lovato 11BG1210A 3P 12A, AC coil, 1NO
Khởi động từ Lovato 11BG1210A 3P 12A, AC coil, 1NO
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Dòng Contactor mini BG, thiết kế đẹp, nhỏ gọn, chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng, khóa liên động cơ học sâu 5mm
• Cuộn coil nguồn AC, 3 cực, tiêu thụ điện năng thấp
• Tiếp điểm phụ 1NO, tính dẫn điện cao, 4 điểm tiếp xúc
• Lắp trên thanh ray 35mm, bắt vít cố định
• Dây buộc và đầu cuối chốt hàn PCB phía sau
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng
• Hoạt động ổn định, ít gặp sự cố, bền bỉ
• Thời gian để đóng cắt rất nhanh, ít tiêu tốn điện năng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Sử dụng rộng rãi trong các tủ điện điều khiển thang máy, quạt công nghiệp, ...
☼ Cách chọn mã sản phẩm :
• 11BG1210A…(*) tùy thuộc vào điện áp cuộn coil
* 11BG1210A024 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 24VAC, 1NO
* 11BG1210A048 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 48VAC, 1NO
* 11BG1210A110 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 110VAC, 1NO
* 11BG1210A230 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 230VAC, 1NO
* 11BG1210A400 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 400VAC, 1NO
* 11BG1210A02460 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 24VAC, 1NO
* 11BG1210A04860 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 48VAC, 1NO
* 11BG1210A12060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 120VAC, 1NO
* 11BG1210A22060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 220VAC, 1NO
* 11BG1210A23060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 230VAC, 1NO
* 11BG1210A46060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 460VAC, 1NO
* 11BG1210A57560 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 575VAC, 1NO
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Dòng Contactor mini BG, thiết kế đẹp, nhỏ gọn, chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng, khóa liên động cơ học sâu 5mm
• Cuộn coil nguồn AC, 3 cực, tiêu thụ điện năng thấp
• Tiếp điểm phụ 1NO, tính dẫn điện cao, 4 điểm tiếp xúc
• Lắp trên thanh ray 35mm, bắt vít cố định
• Dây buộc và đầu cuối chốt hàn PCB phía sau
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng
• Hoạt động ổn định, ít gặp sự cố, bền bỉ
• Thời gian để đóng cắt rất nhanh, ít tiêu tốn điện năng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Sử dụng rộng rãi trong các tủ điện điều khiển thang máy, quạt công nghiệp, ...
☼ Cách chọn mã sản phẩm :
• 11BG1210A…(*) tùy thuộc vào điện áp cuộn coil
* 11BG1210A024 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 24VAC, 1NO
* 11BG1210A048 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 48VAC, 1NO
* 11BG1210A110 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 110VAC, 1NO
* 11BG1210A230 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 230VAC, 1NO
* 11BG1210A400 : 3P 12A/5.7kW (at 400V), AC coil 50/60Hz, 400VAC, 1NO
* 11BG1210A02460 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 24VAC, 1NO
* 11BG1210A04860 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 48VAC, 1NO
* 11BG1210A12060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 120VAC, 1NO
* 11BG1210A22060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 220VAC, 1NO
* 11BG1210A23060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 230VAC, 1NO
* 11BG1210A46060 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 460VAC, 1NO
* 11BG1210A57560 : 3P 12A/5.7kW (at 400V), AC coil 60Hz, 575VAC, 1NO
Khởi động từ Lovato 11BG1210A 3P, 20A, AC coil, 1NO
Mô tả
Khởi động từ Lovato 11BG1210A
- Ký hiệu loại sản phẩm : BG12
- Số cực : 3P
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 690V
- Điện áp xung định mức (Uimp) : 6kV
- Định mức dòng vào (Ith,AC1) : 20A
- Công suất hoạt động :
* 12A / 5.7kW ( AC3, T≤55°C, tại 400V )
* 7.5HP ( AC motor 3 pha, 460/480V ) - Kiểu cuộn coil :
* Tần số : AC 50/60Hz, 60Hz ( theo mã sản phẩm )
* Điện áp : 12V ~ 575V ( theo mã sản phẩm ) - Tiếp điểm phụ : 1NO
- Trở kháng (mỗi cực) : 10mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 4W, AC3 1.44W
- Vận hành máy : 3600 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 20.000.000 chu kỳ
* Độ bền điện : 500.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP20
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 44 x 58 x 57 (mm)
- Trọng lượng : 0,180 Kg
- Qui cách : 10 cái / kiện

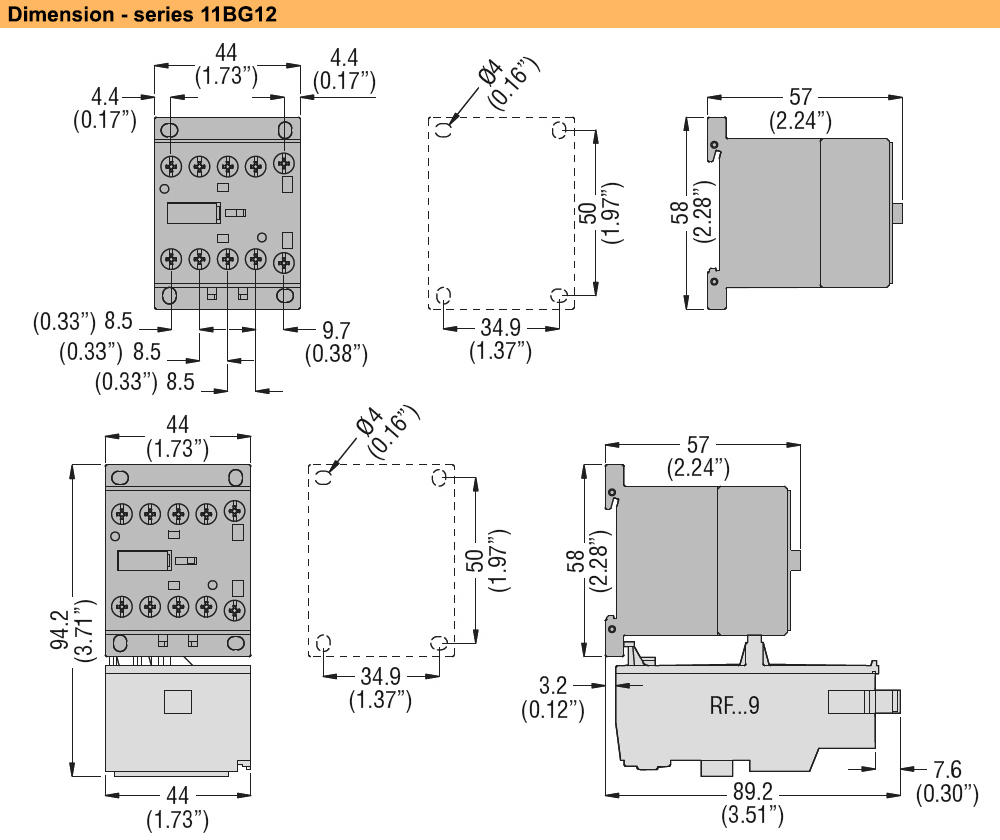

Kích thước : Khởi động từ Lovato 11BG1210A

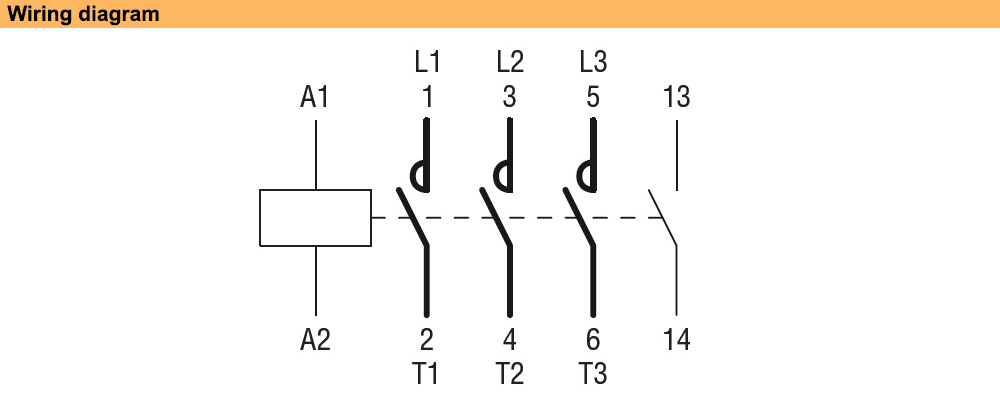

Sơ đồ đấu nối : Khởi động từ Lovato 11BG1210A
Tải bảng dữ liệu : Khởi động từ Lovato 11BG1210A
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
