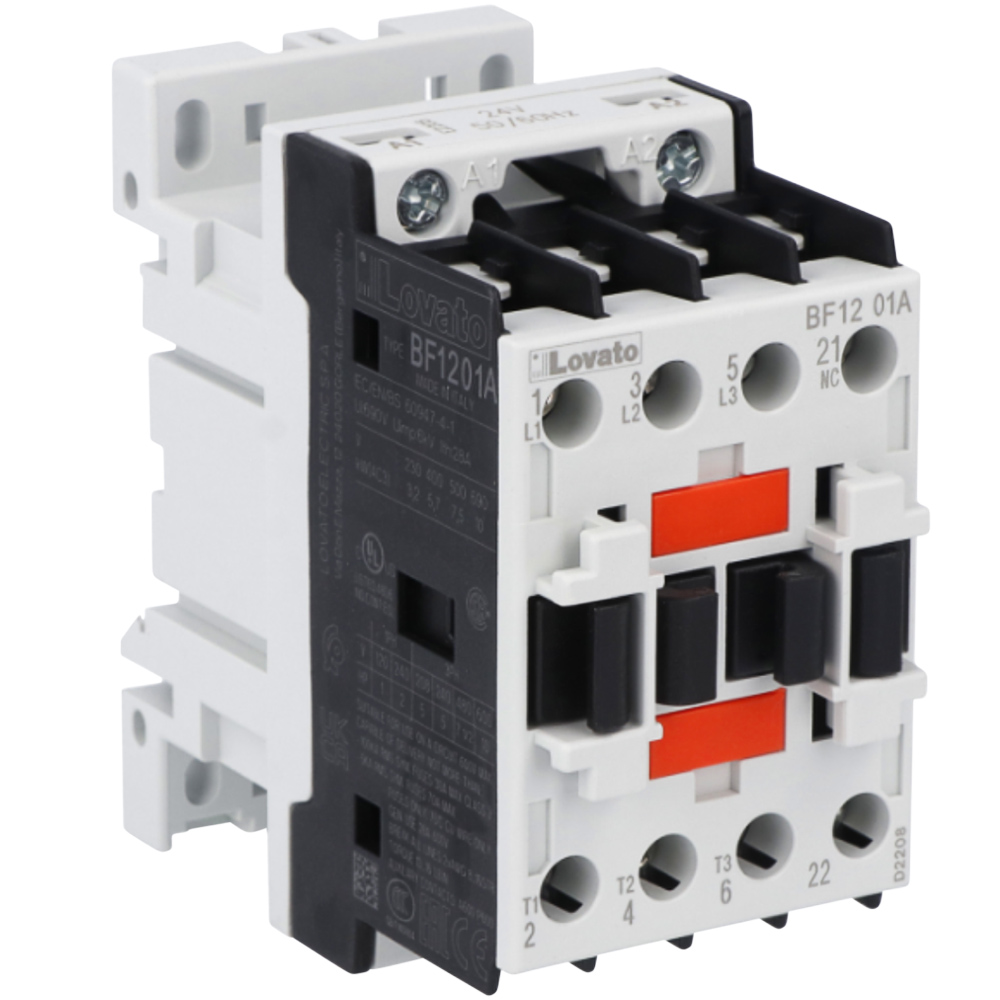

Khởi động từ Lovato BF1201A 3P, 28A, AC coil, 1NC
Khởi động từ Lovato BF1201A 3P 28A, AC coil, 1NC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng, bắt vít chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng
• Có thể lắp tối đa 8 tiếp điểm phụ, tính dẫn điện cao
• Khóa liên động cơ học mà không tăng kích thước tổng thể
• Hiệu chỉnh hệ số công suất 7,5 ~ 100kvar tại 400V
• Rơle điều khiển tiêu thụ điện năng thấp, thời gian đóng cắt rất nhanh
• Cuộn coil nguồn AC, 3 cực, phạm vi điều khiển điện tử 12A (IEC AC3)
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm : • 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BF1201A024 : AC coil 50/60Hz, 24VAC
* BF1201A048 : AC coil 50/60Hz, 48VAC
* BF1201A110 : AC coil 50/60Hz, 110VAC
* BF1201A230 : AC coil 50/60Hz, 230VAC
* BF1201A400 : AC coil 50/60Hz, 400VAC
* BF1201A02460 : AC coil 60Hz, 24VAC
* BF1201A04860 : AC coil 60Hz, 48VAC
* BF1201A12060 : AC coil 60Hz, 120VAC
* BF1201A22060 : AC coil 60Hz, 220VAC
* BF1201A23060 : AC coil 60Hz, 230VAC
* BF1201A46060 : AC coil 60Hz, 460VAC
* BF1201A57560 : AC coil 60Hz, 575VAC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng, bắt vít chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng
• Có thể lắp tối đa 8 tiếp điểm phụ, tính dẫn điện cao
• Khóa liên động cơ học mà không tăng kích thước tổng thể
• Hiệu chỉnh hệ số công suất 7,5 ~ 100kvar tại 400V
• Rơle điều khiển tiêu thụ điện năng thấp, thời gian đóng cắt rất nhanh
• Cuộn coil nguồn AC, 3 cực, phạm vi điều khiển điện tử 12A (IEC AC3)
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm : • 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BF1201A024 : AC coil 50/60Hz, 24VAC
* BF1201A048 : AC coil 50/60Hz, 48VAC
* BF1201A110 : AC coil 50/60Hz, 110VAC
* BF1201A230 : AC coil 50/60Hz, 230VAC
* BF1201A400 : AC coil 50/60Hz, 400VAC
* BF1201A02460 : AC coil 60Hz, 24VAC
* BF1201A04860 : AC coil 60Hz, 48VAC
* BF1201A12060 : AC coil 60Hz, 120VAC
* BF1201A22060 : AC coil 60Hz, 220VAC
* BF1201A23060 : AC coil 60Hz, 230VAC
* BF1201A46060 : AC coil 60Hz, 460VAC
* BF1201A57560 : AC coil 60Hz, 575VAC
Khởi động từ Lovato BF1201A 3P, 28A, AC coil, 1NC
Mô tả
Khởi động từ Lovato BF1201A
- Ký hiệu loại sản phẩm : BF12
- Số cực : 3
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 690V
- Điện áp xung định mức (Uimp) : 6kV
- Định mức dòng vào (Ith,AC1) : 28A
- Công suất hoạt động :
* 12A / 5.7kW ( AC3, T≤55°C, tại 400V )
* 7.5HP ( AC motor 3 pha, 460/480V ) - Kiểu cuộn coil :
* Tần số : AC 50/60Hz, 60Hz ( theo mã sản phẩm )
* Điện áp : 12V ~ 600V ( theo mã sản phẩm ) - Tiếp điểm phụ : 1NC
- Trở kháng (mỗi cực) : 2.5mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 2W, AC3 0.4W
- Vận hành máy : 3600 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 20.000.000 chu kỳ
* Độ bền điện : 2.000.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP20
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 45 x 81 x 80.7 (mm)
- Trọng lượng : 0,367 Kg
- Qui cách : 1 cái / kiện

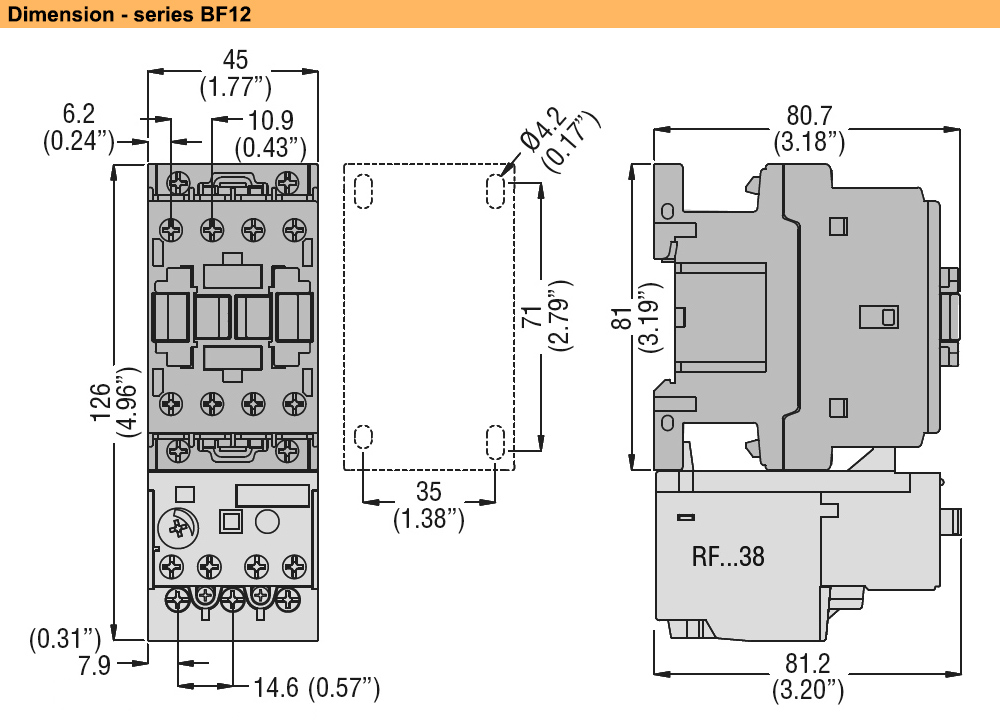

Kích thước : Khởi động từ Lovato BF1201A

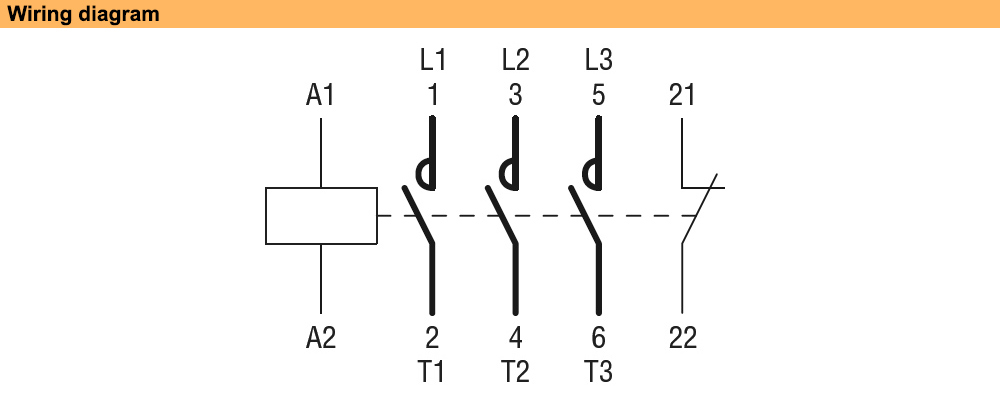

Sơ đồ đấu nối : Khởi động từ Lovato BF1201A
Tải bảng dữ liệu : Khởi động từ Lovato BF1201A
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
