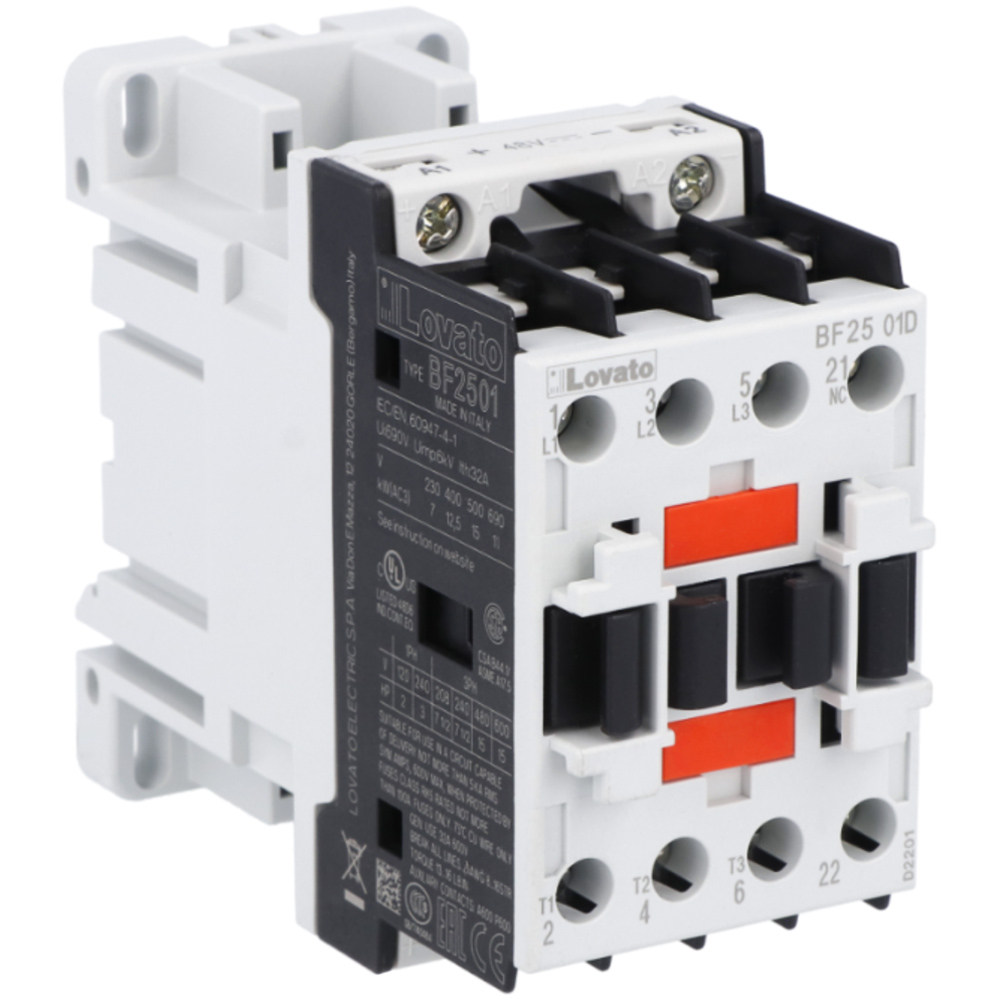

Khởi động từ Lovato BF2501D 3P, 32A, DC coil, 1NC
Khởi động từ Lovato BF2501D 3P 32A, DC coil, 1NC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng, bắt vít chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng
• Có thể lắp tối đa 8 tiếp điểm phụ, tính dẫn điện cao
• Khóa liên động cơ học mà không tăng kích thước tổng thể
• Hiệu chỉnh hệ số công suất 7,5 ~ 100kvar tại 400V
• Rơle điều khiển tiêu thụ điện năng thấp, thời gian đóng cắt rất nhanh
• Cuộn coil nguồn DC, 3 cực, phạm vi điều khiển điện tử 25A (IEC AC3)
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm : • 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BF2501D012 : DC coil
* BF2501D024 : DC coil
* BF2501D048 : DC coil
* BF2501D060 : DC coil
* BF2501D110 : DC coil
* BF2501D125 : DC coil
* BF2501D220 : DC coil
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng, bắt vít chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng
• Có thể lắp tối đa 8 tiếp điểm phụ, tính dẫn điện cao
• Khóa liên động cơ học mà không tăng kích thước tổng thể
• Hiệu chỉnh hệ số công suất 7,5 ~ 100kvar tại 400V
• Rơle điều khiển tiêu thụ điện năng thấp, thời gian đóng cắt rất nhanh
• Cuộn coil nguồn DC, 3 cực, phạm vi điều khiển điện tử 25A (IEC AC3)
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm : • 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BF2501D012 : DC coil
* BF2501D024 : DC coil
* BF2501D048 : DC coil
* BF2501D060 : DC coil
* BF2501D110 : DC coil
* BF2501D125 : DC coil
* BF2501D220 : DC coil
Khởi động từ Lovato BF2501D 3P, 32A, DC coil, 1NC
Mô tả
Khởi động từ Lovato BF2501D
- Ký hiệu loại sản phẩm : BF25
- Số cực : 3
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 690V
- Điện áp xung định mức (Uimp) : 6kV
- Định mức dòng vào (Ith,AC1) : 32A
- Công suất hoạt động :
* 25A / 12.5kW ( AC3, T≤55°C, tại 400V )
* 15HP ( AC motor 3 pha, 460/480V ) - Kiểu cuộn coil :
* Tần số :
* Điện áp : 6V ~ 415V ( theo mã sản phẩm ) - Tiếp điểm phụ : 1NC
- Trở kháng (mỗi cực) : 2.5mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 2.6W, AC3 1.6W
- Vận hành máy : 3600 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 20.000.000 chu kỳ
* Độ bền điện : 1.200.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP20
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 45 x 81 x 98.5 (mm)
- Trọng lượng : 0,500 Kg
- Qui cách : 1 cái / kiện

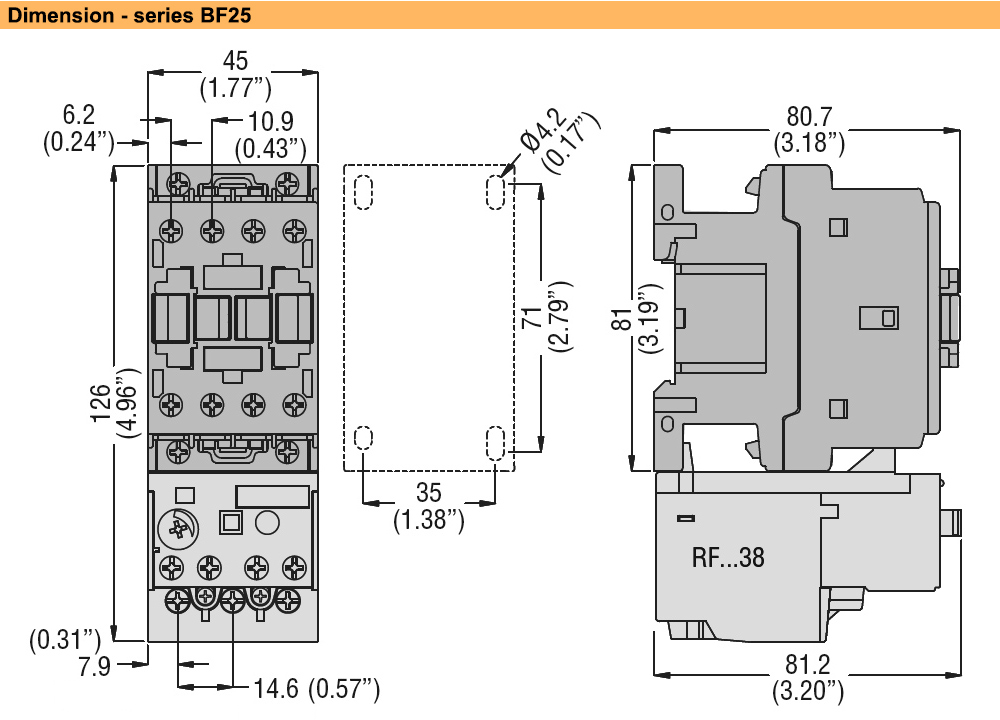

Kích thước : Khởi động từ Lovato BF2501D
Sơ đồ đấu nối : Khởi động từ Lovato BF2501D
Tải bảng dữ liệu : Khởi động từ Lovato BF2501D
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
