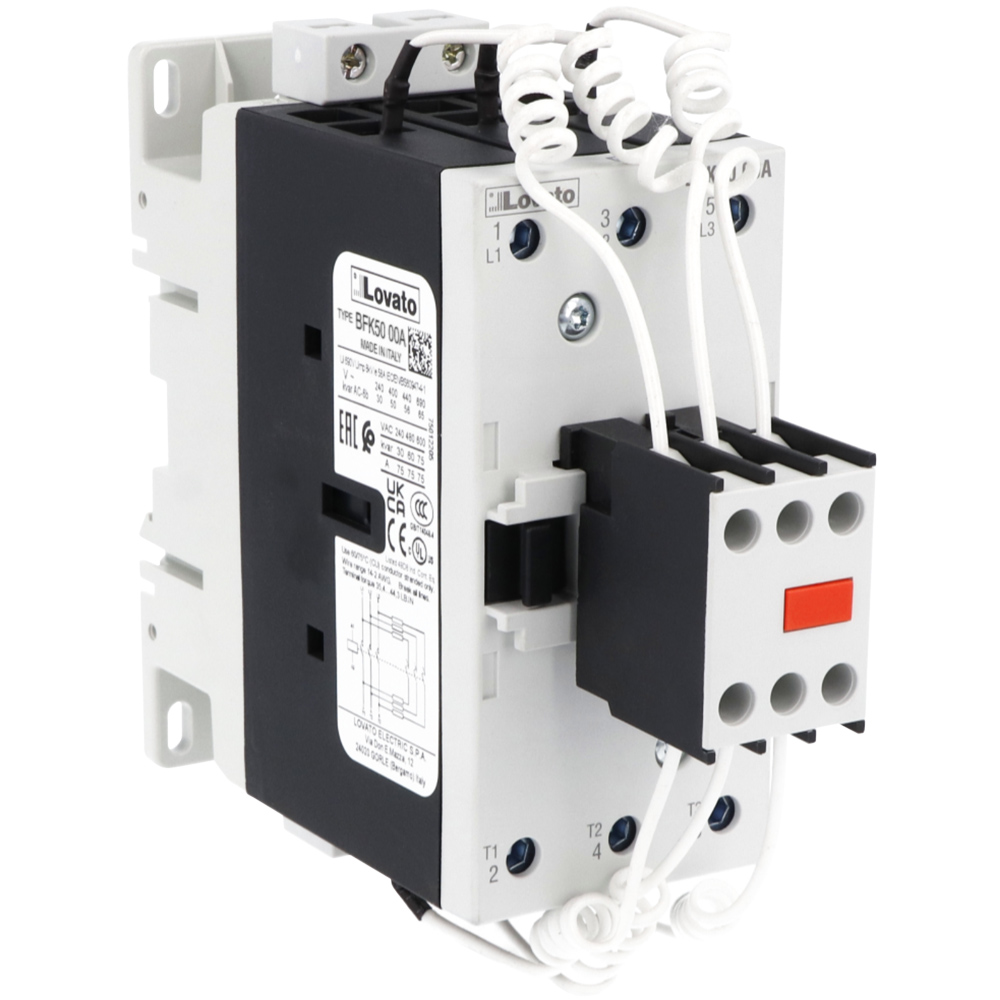

Khởi động từ Lovato BFK5000A 3P, 90A, AC coil
Khởi động từ Lovato BFK5000A 3P 90A, AC coil
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Dòng Contactor BFK 3 cực, thiết kế đẹp, nhỏ gọn, chắc chắn
• Hiệu chỉnh hệ số công suất bằng mạch điều khiển AC
• Kết nối dễ dàng, độ an toàn cao, lắp ráp phụ kiện nhanh chóng
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Ứng dụng đóng cắt các cấp của tụ bù để phù hợp với tải làm việc
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
☼ Cách chọn mã sản phẩm :
• 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BFK5000A024 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 24VAC
* BFK5000A048 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 48VAC
* BFK5000A110 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 110VAC
* BFK5000A230 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 230VAC
* BFK5000A400 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 400VAC
* BFK5000A02460 : 3P 40Kvar (at 400V), AC coil 60Hz, 24VAC
* BFK5000A04860 : 3P 40Kvar (at 400V), AC coil 60Hz, 48VAC
* BFK5000A12060 : 3P 40Kvar (at 400V), AC coil 60Hz, 120VAC
* BFK5000A22060 : 3P 40Kvar (at 400V), AC coil 60Hz, 220VAC
* BFK5000A23060 : 3P 40Kvar (at 400V), AC coil 60Hz, 230VAC
* BFK5000A46060 : 3P 40Kvar (at 400V), AC coil 60Hz, 460VAC
* BFK5000A57560 : 3P 40Kvar (at 400V), AC coil 60Hz, 575VAC
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Dòng Contactor BFK 3 cực, thiết kế đẹp, nhỏ gọn, chắc chắn
• Hiệu chỉnh hệ số công suất bằng mạch điều khiển AC
• Kết nối dễ dàng, độ an toàn cao, lắp ráp phụ kiện nhanh chóng
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Ứng dụng đóng cắt các cấp của tụ bù để phù hợp với tải làm việc
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
☼ Cách chọn mã sản phẩm :
• 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BFK5000A024 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 24VAC
* BFK5000A048 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 48VAC
* BFK5000A110 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 110VAC
* BFK5000A230 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 230VAC
* BFK5000A400 : 3P 40Kvar (at 400V), AC coil 50/60Hz, 400VAC
* BFK5000A02460 : 3P 40Kvar (at 400V), AC coil 60Hz, 24VAC
* BFK5000A04860 : 3P 40Kvar (at 400V), AC coil 60Hz, 48VAC
* BFK5000A12060 : 3P 40Kvar (at 400V), AC coil 60Hz, 120VAC
* BFK5000A22060 : 3P 40Kvar (at 400V), AC coil 60Hz, 220VAC
* BFK5000A23060 : 3P 40Kvar (at 400V), AC coil 60Hz, 230VAC
* BFK5000A46060 : 3P 40Kvar (at 400V), AC coil 60Hz, 460VAC
* BFK5000A57560 : 3P 40Kvar (at 400V), AC coil 60Hz, 575VAC
Khởi động từ Lovato BFK5000A 3P, 90A, AC coil
Mô tả
Khởi động từ Lovato BFK5000A
- Ký hiệu loại sản phẩm : BFK
- Số cực : 3
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 690V
- Điện áp xung định mức (Uimp) : 8kV
- Định mức dòng vào (Ith,AC1) : 90A
- Công suất hoạt động :
* 40kVar ( AC-6b, T≤40°C, tại 400V)
* 41Kvar ( AC-6b, T≤40°C, tại 480V) - Kiểu cuộn coil :
* Tần số : AC 50/60Hz, 60Hz ( theo mã sản phẩm )
* Điện áp : 24V ~ 575V ( theo mã sản phẩm ) - Trở kháng (mỗi cực) : 0.8mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 6.5W
- Vận hành máy : 3600 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 15.000.000 chu kỳ
* Độ bền điện : 400.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP20
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 55 x 156 x 150.5 (mm)
- Trọng lượng : 1,090 Kg
- Qui cách : 10 cái / kiện
Kích thước : Khởi động từ Lovato BFK5000A

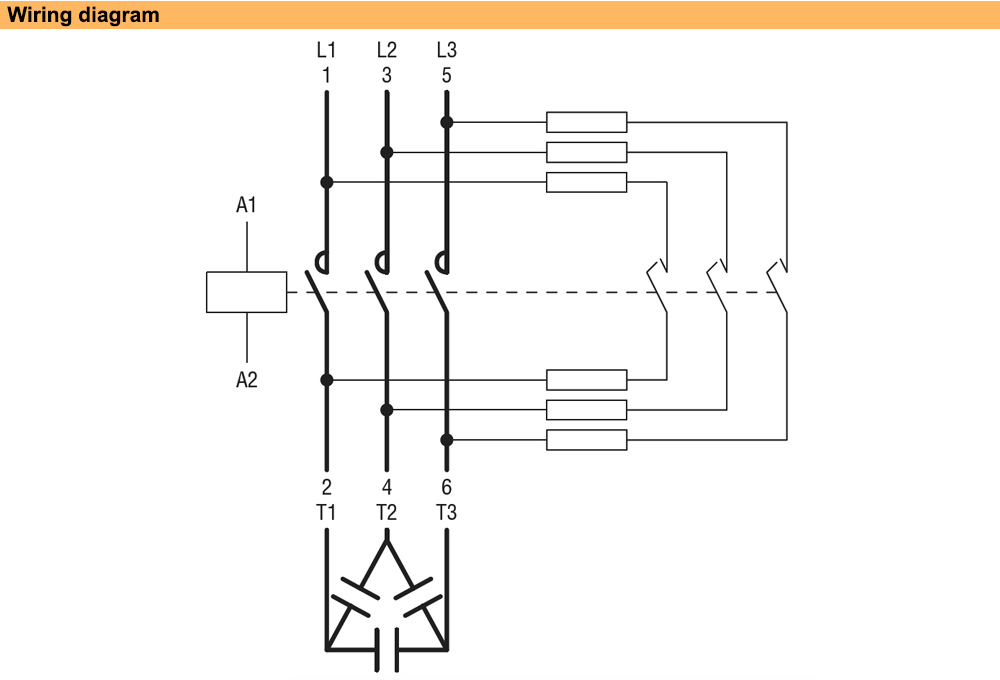

Sơ đồ đấu nối : Khởi động từ Lovato BFK5000A
Tải bảng dữ liệu : Khởi động từ Lovato BFK5000A
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
