SK QR-X12: Bộ điều khiển tụ bù 12 cấp
SK QR-X12: Bộ điều khiển tụ bù 12 cấp

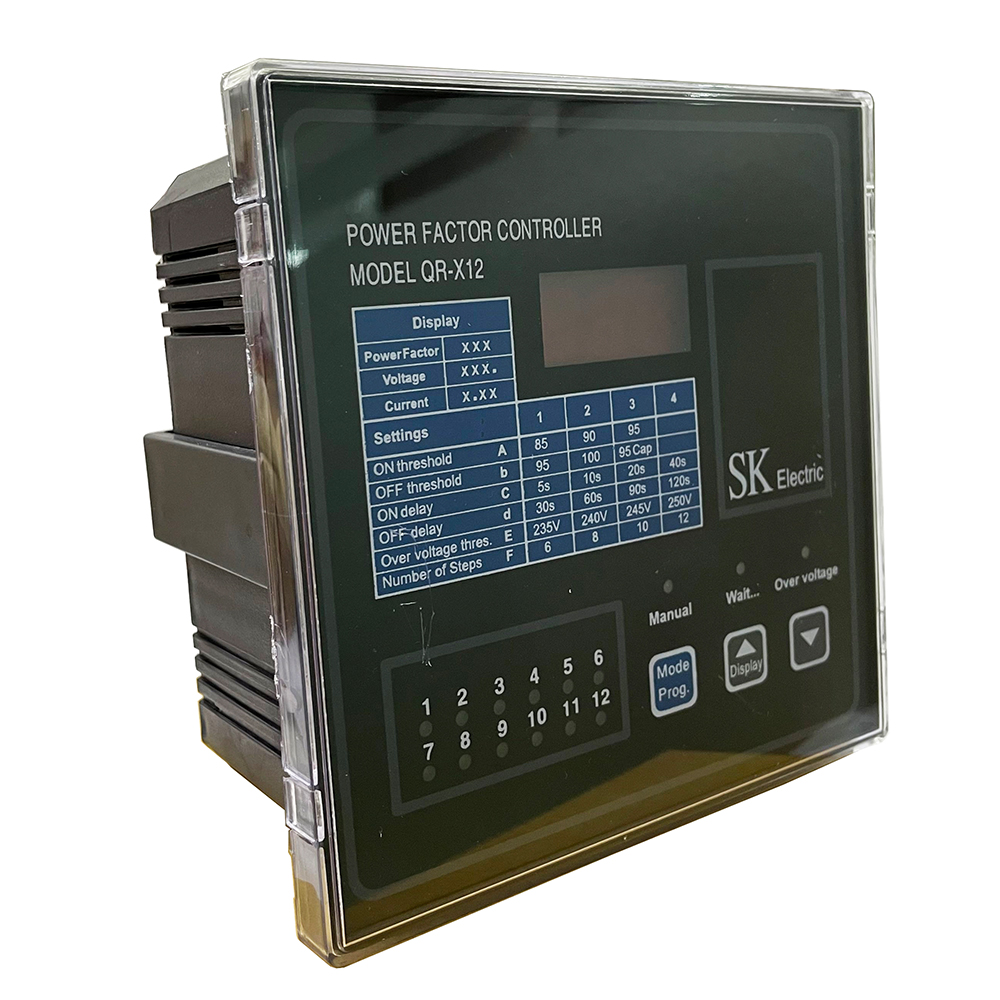

Bộ điều khiển tụ bù 12 cấp SK QR-X12
- Tự động đổi cực tính biến dòng CT
- Cho phép hiển thị lên màn hình giá trị điện áp và dòng điện khi đang vận hành ở cả 2 chế độ tự động và bằng tay
- Tự động tránh tình trạng đóng cắt lặp lại (không cần hệ số C/K)
- Cho phép cài đặt riêng thời gian trễ khi đóng và thời gian trễ khi cắt nên dễ dàng bù cho các phụ tải thay đổi liên tục
- Đo được độ méo hài của dạng sóng điện áp, khi độ méo vượt quá 20%, bộ điều khiển sẽ tự động cắt tụ bù ra để tránh hư hỏng cho tụ bù
Download Tài liệu kỹ thuật Bộ điều khiển tụ bù 4 cấp SK QR-X12
Cấu tạo và Kích thước Bộ điều khiển tụ bù 4 cấp SK QR-X12
Kích thước sử dụng mặt tủ điện là 96x96mm
Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều khiển tụ bù 4 cấp SK QR-X12
Lắp đặt biến dòng cho Bộ điều khiển tụ bù 4 cấp SK QR-X12
- Bộ điều khiển cần được đấu nối với một biến dòng
- Dòng điện sơ cấp chọn theo dòng điện lớn nhất của phụ tải, dòng điện thứ cấp loại 5A
- Biến dòng được lắp trên cùng pha lấy điện áp vào bộ điều khiển và lắp ở vị tri lấy tổng của dòng điện phụ tải và dòng điện tụ bù (xem hình)
Bộ điều khiển tụ bù 12 cấp Selec APFC 147-112 Bảo vệ và cảnh báo : quá / thấp áp, quá / thấp cos φ. Điều khiển 8 / 12 cấp, ngõ ra relay
Bộ điều khiển tụ bù 12 cấp Bộ điều khiển tụ bù 12 cấp Mikro PFR120-415-50 : Bộ điều khiển tụ bù 12 cấp : tự động hoàn toàn, điều khiển chính xác, nhạy bén
Mikro PFR120-220-50 : Bộ điều khiển tụ bù 12 cấp : tự động hoàn toàn, điều khiển chính xác, nhạy bén
bộ điều khiển hệ số công suất 12 cấp dùng 1CT/3CT, truyền thông Modbus-RTU RS485, tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4. Cấp bảo vệ: IP54 tại mặt tủ
Bộ điều khiển tụ bù 12 cấp Ducati Rego12 - 12 cấp
Bộ điều khiển tụ bù Shizuki 12 cấp 415V MS-12Q-415-54
Bộ điều khiển tụ bù 12 cấp Selec APFC146-112-90/550V hiển thị Cosphi, tính chất tải, trạng thái tiếp điểm đầu ra,... Màn hình hiển thị LCD với đèn nền. Hiển thị 1 dòng 4 số cho thông số hệ thống Mạng kết nối: 1 Pha, 3 Pha. Hệ số Cosphi từ -0.8 đến 0.8 - Chế độ hoạt động thông minh đo lường giá trị tụ - Điều khiển 12 cấp, ngõ ra relay (có thể lập trình) - Lập trình được thời gian xã tụ - Có ngõ ra cảnh báo - Điều chỉnh hệ số công suất tự động / bằng tay - Có password bảo vệ, cảnh báo CT ngược - Nguồn cấp dãy rộng: 90 - 550V AC - Độ chính xác 0.01 cho hệ số công suất - Có truyền thông MODBUS RS485
Frako RM2112 : Bộ điều khiển 12 cấp cho tụ bù hạ thế 220~240 VAC 50/60Hz - Bộ xử lý tự động thông minh với 12 cấp độ. - đo công suất phản kháng và hoạt động nguồn của mạng lưới điện được kết nối. - Cảnh báo quá áp, thiếu áp và cho cuối cấp - Giao diện thân thiện, độ tương thích cao, dễ điều khiển - Thương hiệu FRAKO ( CHLB Đức ).
( * Tên gọi khác : Relay điều khiển tụ bù 12 cấp thông minh ) – Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh. – Màn hình hiển thị Số bằng LED 7 đoạn. – Kiểu Panel mounting gắn mặt tủ – Giao tiếp truyền thông Modbus RS485, NFC. – Tự động xác lập hệ số C/K hoặc cài đặt bằng tay. – Tự động điều chỉnh cực tính của biến dòng (CT). – Thông số hiển thị: Hệ số COSφ; Công suất biểu kiến, phản kháng và tiêu thụ; VAR yêu cầu; Dòng điện và điện áp RMS; Báo lỗi; – Thành phần sóng hài đến bậc 15 (THD); Ghi lại cảnh báo. – Cấp cuối cùng có thể cài đặt thành tiếp điểm cảnh báo (Alarm) khi có sự cố hoặc tiếp điểm cho quạt (Fan) làm mát. – 4 chế độ cài đặt đóng ngắt : Auto / Auto Rotate / 4-quadrant / Manual. – Đo công suất dạng PF hoặc TPF. – Bảo vệ và cảnh báo khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số COSφ; – Cảnh báo lỗi dung lượng tụ; Lỗi bước tụ; Lỗi EFPROM. – Cài đặt giới hạn sóng hài bậc cao: THDI (20% ~ 300%) & THDV (10% ~ 20%). – Đáp ứng tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4 – Thương hiệu Mikro ( xuất xứ : Malaysia )
Bộ điều khiển tụ bù Himel HJKL2CM12S 12 cấp – Dòng sản phẩm HJKL, thiết kế và cài đặt đơn giản – Dễ sử dụng với khả năng tự thiết lập thông minh – Cho phép cài đặt và hiển thị các trạng thái đóng ngắt tụ bù – Tích hợp chức năng tự cấu hình điều khiển đóng ngắt tụ bù – Điều khiển tất cả các loại tụ bù trong hệ thống điện hạ áp – Giám sát thường xuyên lưới điện và thiết bị – Cho phép đo hệ số công suất chính xác, quyết định đóng ngắt tụ – Lắp đặt và nối dây nhanh chóng, đơn giản – Đáp ứng tiêu chuẩn IEC 60947-4-1 – Thương hiệu Himel ( Xuất xứ Trung Quốc )
Bộ điều khiển tụ bù Himel HJKL5CQ12S 12 cấp – Dòng sản phẩm HJKL, thiết kế và cài đặt đơn giản – Dễ sử dụng với khả năng tự thiết lập thông minh – Cho phép cài đặt và hiển thị các trạng thái đóng ngắt tụ bù – Tích hợp chức năng tự cấu hình điều khiển đóng ngắt tụ bù – Điều khiển tất cả các loại tụ bù trong hệ thống điện hạ áp – Giám sát thường xuyên lưới điện và thiết bị – Cho phép đo hệ số công suất chính xác, quyết định đóng ngắt tụ – Lắp đặt và nối dây nhanh chóng, đơn giản – Đáp ứng tiêu chuẩn IEC 60947-4-1 – Thương hiệu Himel ( Xuất xứ Trung Quốc )
Bộ điều khiển tụ bù TP JKW5C 12 cấp 440V kích thước 113x113
