Bộ điều khiển tụ bù 6 cấp SK QR-X6
SK QR-X6: Bộ điều khiển tụ bù 6 cấpSK QR-X6: Bộ điều khiển tụ bù 6 cấp
Giá bán 1,208,750 ₫
Mô tả

Bộ điều khiển tụ bù 6 cấp SK QR-X6

  • Tự động đổi cực tính biến dòng CT
  • Cho phép hiển thị lên màn hình giá trị điện áp và dòng điện khi đang vận hành ở cả 2 chế độ tự động và bằng tay
  • Tự động tránh tình trạng đóng cắt lặp lại (không cần hệ số C/K)
  • Cho phép cài đặt riêng thời gian trễ khi đóng và thời gian trễ khi cắt nên dễ dàng bù cho các phụ tải thay đổi liên tục
  • Đo được độ méo hài của dạng sóng điện áp, khi độ méo vượt quá 20%, bộ điều khiển sẽ tự động cắt tụ bù ra để tránh hư hỏng cho tụ bù

Download Tài liệu kỹ thuật Bộ điều khiển tụ bù 4 cấp SK QR-X6

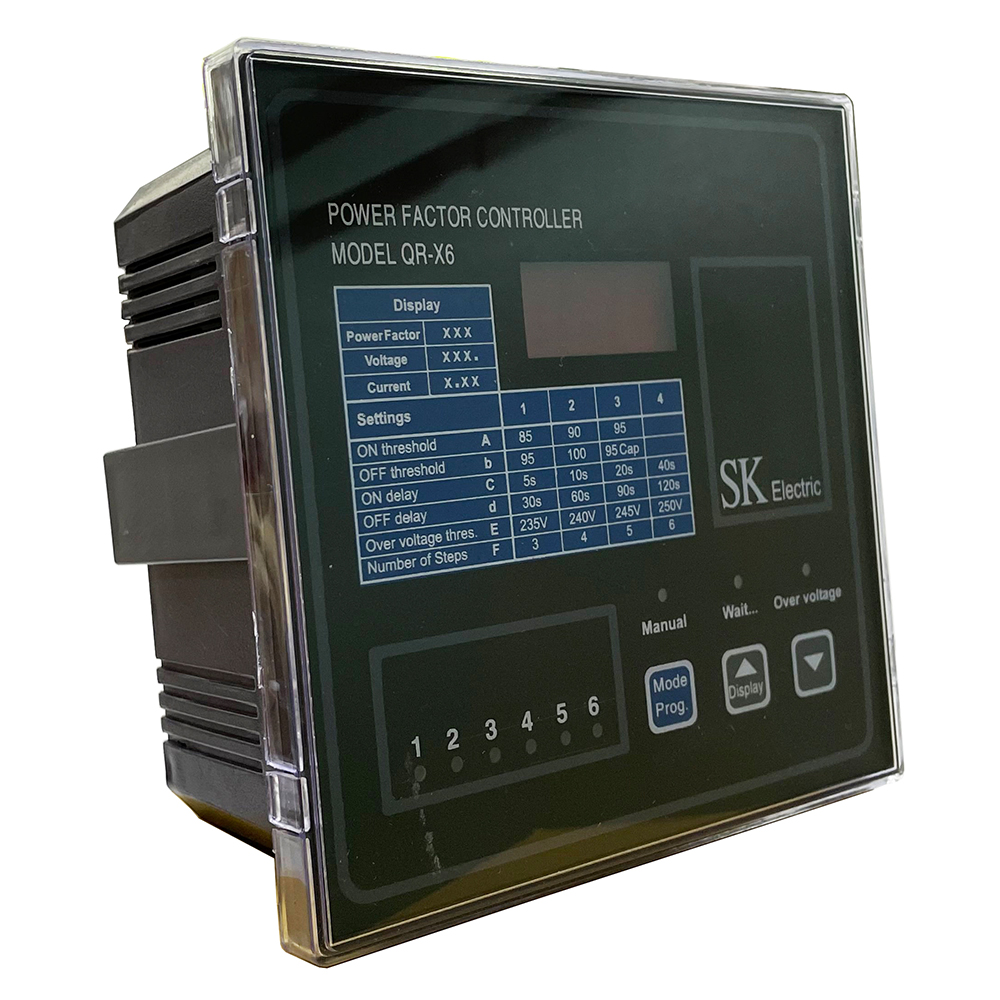

Cấu tạo và Kích thước Bộ điều khiển tụ bù 4 cấp SK QR-X6

Kích thước sử dụng mặt tủ điện là 96x96mm

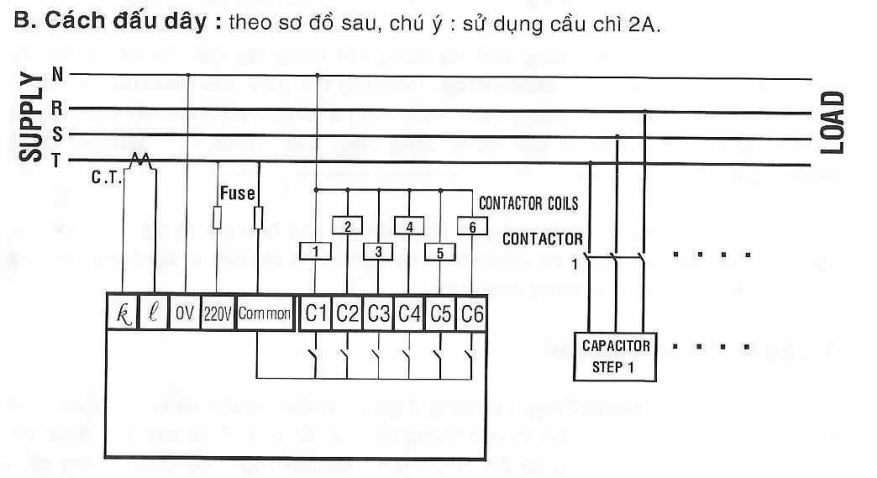

Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều khiển tụ bù 4 cấp SK QR-X6

Cách nối dây, cách chỉnh, cài đặt, setup  Bộ điều khiển tụ bù 4 cấp SK QR-X6

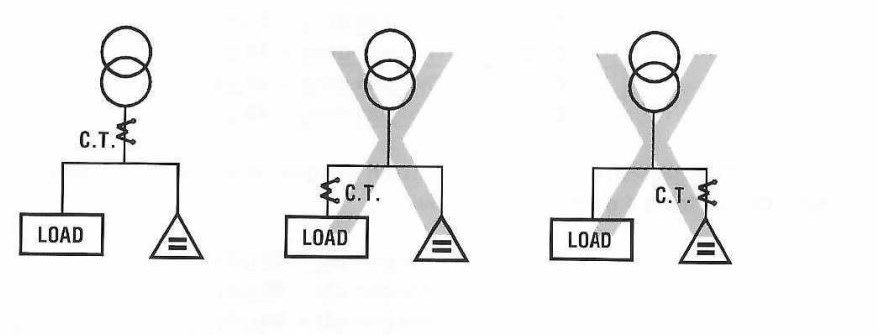

Lắp đặt biến dòng cho Bộ điều khiển tụ bù 4 cấp SK QR-X6

  • Bộ điều khiển cần được đấu nối với một biến dòng
  • Dòng điện sơ cấp chọn theo dòng điện lớn nhất của phụ tải, dòng điện thứ cấp loại 5A
  • Biến dòng được lắp trên cùng pha lấy điện áp vào bộ điều khiển và lắp ở vị tri lấy tổng của dòng điện phụ tải và dòng điện tụ bù (xem hình)
Lắp đặt biến dòng cho Bộ điều khiển tụ bù 4 cấp SK QR-X6
