Biến dòng đo lường trung thế Emic CTX 10/5A - 24kV

In
Biến dòng Emic CTX 10/5A - 24kV
– Biến dòng đo lường trung thế ngoài trời, series CTx–1CxOx
– Kiểu đúc Epoxy loại khô, chân không, loại 1 mạch 1 nấc
– chất liệu nhựa Araldite, với công nghệ đúc chân không, tính chất cơ và điện rất tốt
– Chống tác động tia cực tím và sự thay đổi nhiệt độ đột ngột
– Thiết kế phù hợp với thời tiết nhiệt đới và môi trường ô nhiễm nặng
– Được thiết kế 1 hay nhiều tỷ số, có thể thay đổi tỷ số bằng cách nối phía thứ cấp
– Có 1 cuộn thứ cấp sử dụng cho mục đích đo lường
– Các đầu ra được đúc liền với thân máy, an toàn trong suốt quá trình vận hành
– Chân đế làm bằng thép, mạ kẽm nhúng nóng, chịu được môi trường ẩm ướt
– Kết cấu chân đế vững chắc, đảm bảo an toàn thi công lắp đặt
– Lắp đặt linh hoạt bởi 4 bu lông bắt vào 4 lỗ trên chân đế
– Hộp che ổ đấu dây có nắp và vị trí niêm chì
– Đạt tiêu chuẩn IEC60044–1; IEC61869–2;TCVN 7697–1
– Thương hiệu EMIC ( Việt Nam )
* Để phòng ngừa nguy hiểm, mạch thứ cấp phải luôn nối với phụ tải hoặc ngắn mạch.
* Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.
Biến dòng đo lường trung thế Emic CTX 10/5ABiến dòng đo lường trung thế Emic CTX 10/5A
Giá bán 13,323,000 ₫
Mô tả Biến dòng Emic CTX 10/5A
  • Dòng CTX - loại 1 mạch 1 nấc
  • Loại biến dòng đo lường trung thế, dạng đúc Epoxy, loại khô, ngoài trời,
  • Cấp chính xác cho đo lường : 0,5
  • Tần số hoạt động : 50 Hz
  • Điện áp định mức : 24kV
  • Điện áp cao nhất (Umax.): 24kV
  • Dung lượng định mức : 2,5 ~ 30 VA
  • Công suất : 10VA
  • Định mức dòng sơ cấp : 10A
  • Định mức dòng thứ cấp : 5A hoặc 1A
  • Tỷ lệ biến dòng : 10/5A
  • Dòng điện nhiệt : 80 In/1s; 25 kA/3s
  • Dòng điện động :
  • Thử cách điện :
  • Thử điện áp xung (1,2/50µs):
  • Dòng quá tải liên tục :
  • Biên nhiệt hoạt động :
  • Giới hạn quá nhiệt :
  • Độ ẩm tương đối (max.) :
  • Chất liệu : Nhựa Araldite (của hãng Huntsman)
  • Cấp bảo vệ : 5P20
  • Kích thước sản phẩm ( dài x rộng x cao ) : 230 x 345 x 370 (mm)
  • Kích thước Mount lắp đặt : 270 x 300
  • Đường kính lỗ luồn dây : Ø (mm)
  • Khối lượng : 26 Kg

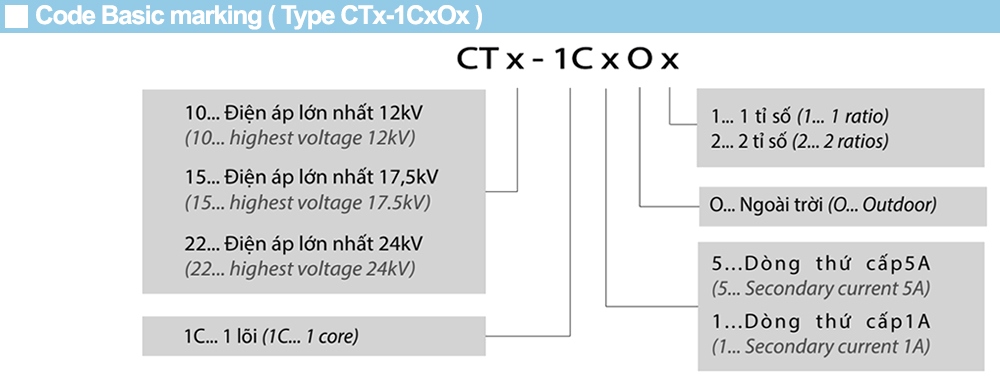

Cách tra mã Biến dòng Emic CTX 10/5A

Cách tra mã Biến dòng Emic CTX 10/5A

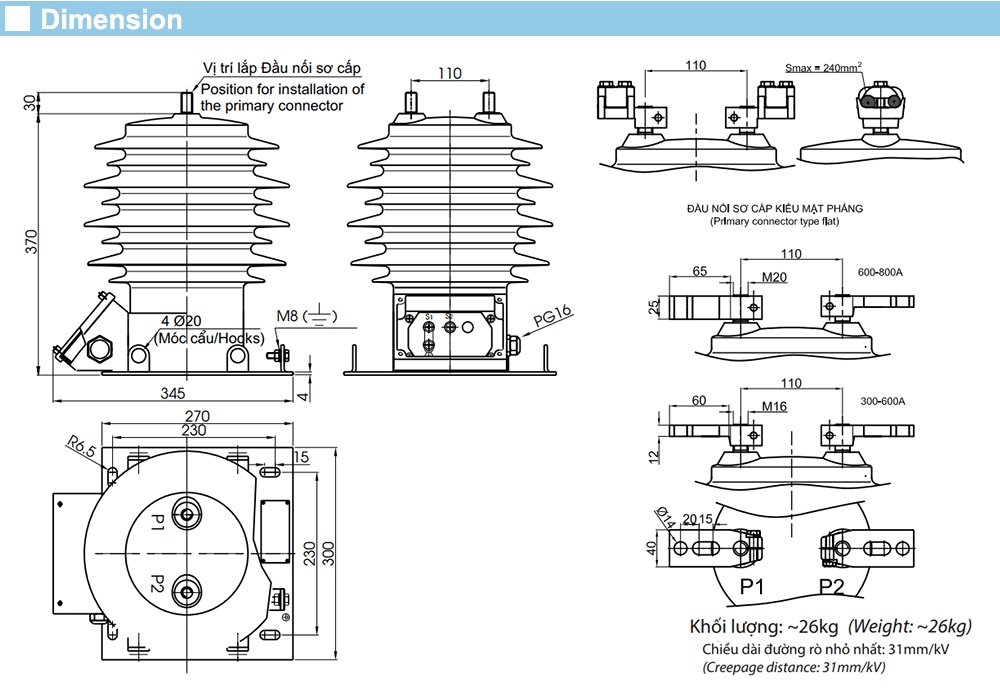

Kích thước Biến dòng Emic CTX 10/5A

Kích thước Biến dòng Emic CTX 10/5A

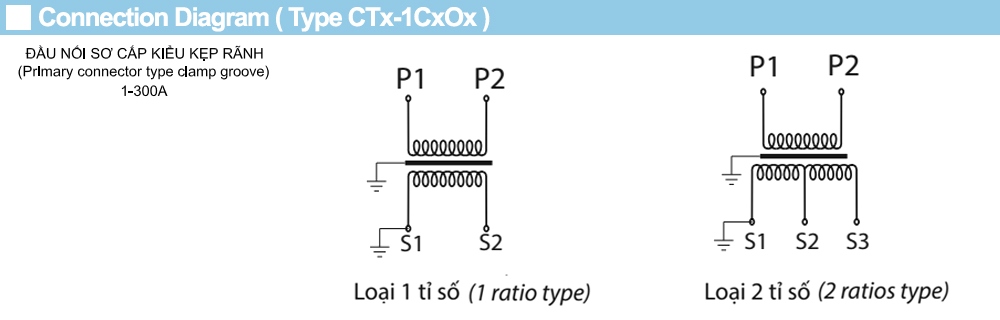

Cách đấu nối Biến dòng Emic CTX 10/5A

Cách đấu nối Biến dòng Emic CTX 10/5A

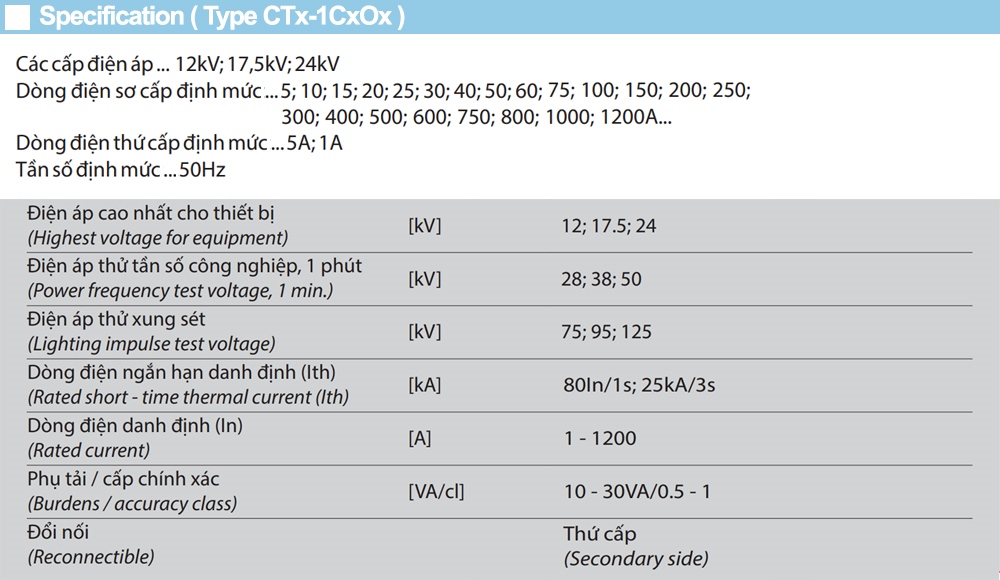

Thông số kỹ thuật Biến dòng Emic CTX 10/5A

Thông số kỹ thuật Biến dòng Emic CTX 10/5A

Download Tài liệu kỹ thuật Biến dòng Emic CTX 10/5A
