Biến dòng đo lường hạ thế Emic HT7K 150/5A - 600VAC ( kiểu EM4H09 - 1 tỷ số )

In

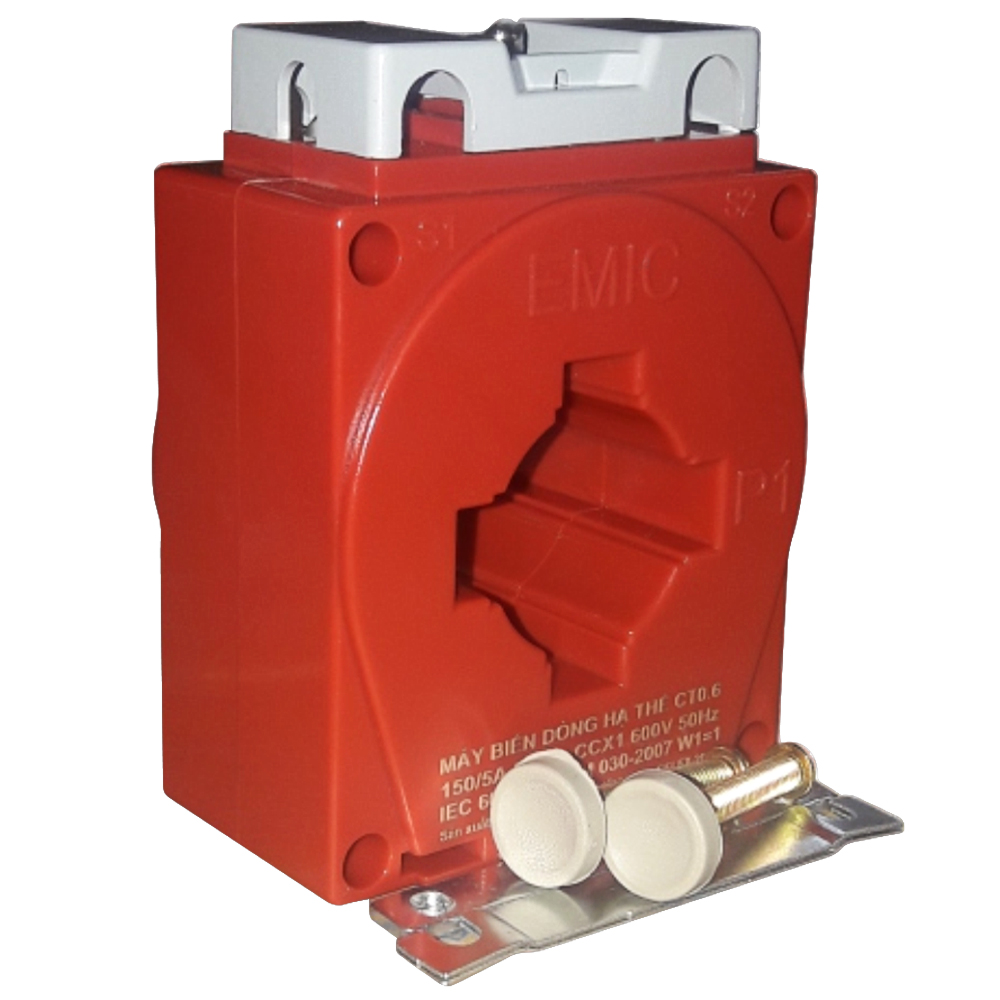

Biến dòng Emic HT7K 150/5A - 600VAC ( kiểu EM4H09 - 1 tỷ số )
– Biến dòng đo lường hạ thế kiểu đúc Epoxy dạng hình vuông, màu sắc nổi bật, nhỏ gọn, tiết kiệm không gian
– Công dụng: biến đổi dòng xoay chiều giá trị lớn thành giá trị thích hợp cho các dụng cụ đo lường và điều khiển
– Ứng dụng: thích hợp cho các dụng cụ đo Ampe mét, Wat mét, Công tơ điện ...
– Độ nhạy cao, tiêu thụ năng lượng thấp
– Cấu tạo đơn giản, đấu nối dễ dàng
– Độ bền cơ học cao, tuổi thọ lâu dài
– Sản xuất trên dây chuyền công nghệ hiện đại
– Lõi tôn silic chất lượng cao loại có định hướng, độ thẩm từ cao, tổn hao thấp
– Dây quấn emay chất lượng cao, nhiệt độ làm việc lên tới 155ºC
– Chất liệu vỏ nhựa hoặc Epoxy đảm bảo cách điện cuộn sơ cấp và thứ cấp
– Lõi tôn và cuộn dây được bọc bằng epoxy cách điện tốt, chịu ẩm ướt
– Cửa sổ rộng, dễ luồn cáp hoặc thanh cái
– Có thể thay đổi tỷ số biến dòng bằng cách thay đổi số vòng dây sơ cấp.
– Ổ đấu dây có nắp che bằng nhựa PC và Vít kẹp chì
– Đế thép có 2 lỗ ( hoặc 4 lỗ ), dễ dàng cho việc lắp đặt trong nhà hoặc ngoài trời
– Chất lượng đạt tiêu chuẩn ISO 9001:2015, cấp chính xác theo chuẩn quốc tế
– Đáp ứng được tiêu chuẩn kiểm định của điện lực Việt Nam
– Đạt tiêu chuẩn IEC 60044–1; IEC 61869–2; TCVN 7697–1
– Thương hiệu EMIC ( Việt Nam )
* Chú ý cực tính khi đấu dây.
* Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch.
Biến dòng đo lường hạ thế Emic HT7K 150/5ABiến dòng đo lường hạ thế Emic HT7K 150/5A
Giá bán 278,000 ₫
Mô tả Biến dòng Emic HT7K 150/5A
  • Dòng HT7K kiểu EM4H09 - 1 tỷ số
  • Loại biến dòng đo lường hạ thế, dạng đúc Epoxy, hình vuông
  • Cấp chính xác cho đo lường : 1
  • Tần số hoạt động : 50 Hz
  • Điện áp định mức : 600VAC
  • Điện áp cao nhất (Umax.): 1,2kV
  • Dung lượng định mức : 2,5 ~ 30 VA
  • Công suất : 2,5VA
  • Định mức dòng sơ cấp : 150A
  • Định mức dòng thứ cấp : 5A hoặc 1A
  • Tỷ lệ biến dòng : 150/5A
  • Số vòng dây sơ cấp : quấn 1 vòng
  • Dòng điện nhiệt : 60~80 ln/s
  • Dòng điện động : 2,5 lth
  • Thử cách điện : 3kV/phút
  • Thử điện áp xung (1,2/50µs): 6kV
  • Dòng quá tải liên tục : 1,2 ln
  • Biên nhiệt hoạt động : 0 ~ 50ºC
  • Giới hạn quá nhiệt : 60ºC
  • Độ ẩm tương đối (max.) : 0,95
  • Kích thước sản phẩm ( dài x rộng x cao ) : 75 x 44 x 100 (mm)
  • Kích thước Mount lắp đặt : 73 x 41 (mm)
  • Đường kính lỗ luồn dây : Ø31 (mm)
  • Khối lượng : 0,4 Kg

Kích thước Biến dòng Emic HT7K 150/5A

Kích thước Biến dòng Emic HT7K 150/5A

Cách đấu nối Biến dòng Emic HT7K 150/5A

Cách đấu nối Biến dòng Emic HT7K 150/5A

Thông số kỹ thuật Biến dòng Emic HT7K 150/5A

Thông số kỹ thuật Biến dòng Emic HT7K 150/5A

Download Tài liệu kỹ thuật Biến dòng Emic HT7K 150/5A
