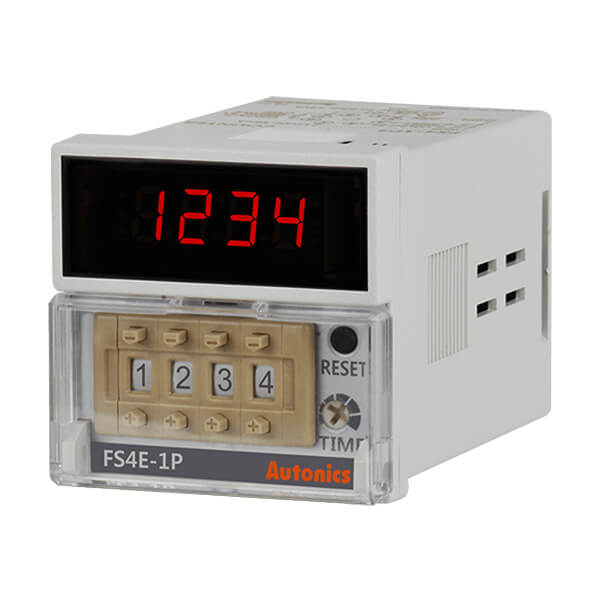

Autonics Timer FS4E series

Mô tả Phương pháp hiển thị: LED 7 đoạn 4 số
Phương thức hoạt động: Đếm xuôi, Đếm ngược
Hoạt động ngõ ra: Power on delay, FLICKER
Thời gian hoạt động: Power on start
Terminal: Phích cắm 8 chân
Nguồn cấp: 100-240VAC~ 50/60Hz - FS4E-1P4
24VAC~ 50/60Hz, 24-48VDC - FESE-1P2
Nguồn cấp bên ngoài: Max. 12VDC ±10% 50mA
Bảo vệ bộ nhớ: Xấp xỉ 10 năm
Dải cài đặt: 0.01 giây đến 99.99 giây, 0.1 giây đến 999.9 giây, 1 giây đến 9999 giây, 1 giây đến 99 phút 59 giây, 0.1 phút đến 999.9 phút, 1 phút đến 99 giờ 59 phút, 0.1 giờ đến 999.9 giờ, 1 giờ đến 9999 giờ
Phương pháp ngõ vào tín hiệu: Ngõ vào điện áp (PNP), Không có ngõ vào điện áp (NPN)
Ngõ vào: RESET, INHIBIT
Độ rộng tín hiệu Min. khoảng 20ms
Không có điện áp, trở kháng ngắn mạch: Max. 470Ω , điệp áp dư lúc ngắn mạch:Max.1VDC, trở kháng hở mạch: Min. 100kΩ
Ngõ ra điều khiển_Loại: 1 bước preset
Ngõ ra điều khiển_Relay: SPDT (1c): 1

Download Tài liệu kỹ thuật Autonics FS4E-1P4: Bộ định thời gian (Timer)

Download Tài liệu kỹ thuật Autonics FS4E-1P4: Bộ định thời gian (Timer) - Phần 2

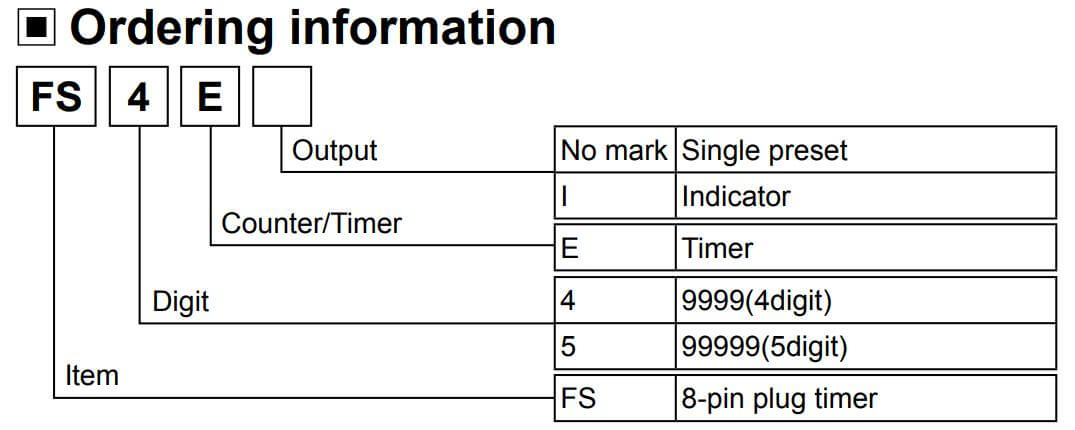

Cách chọn mã Autonics FS4E-1P4: Bộ định thời gian (Timer)

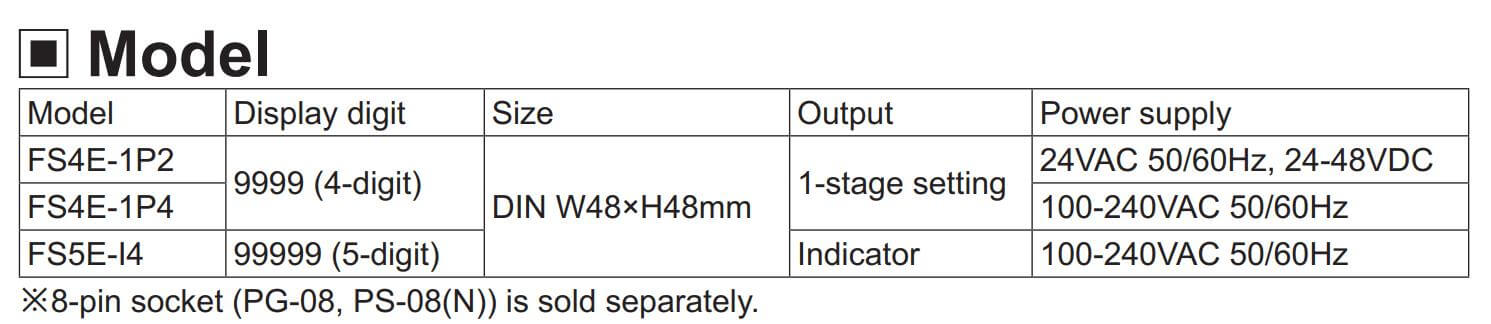

Các mã thông dụng

• FS4E-1P4Bộ định thời 100-240VAC
• FS4E-1P2Bộ định thời

Thông số kỹ thuật Autonics FS4E-1P4: Bộ định thời gian (Timer)

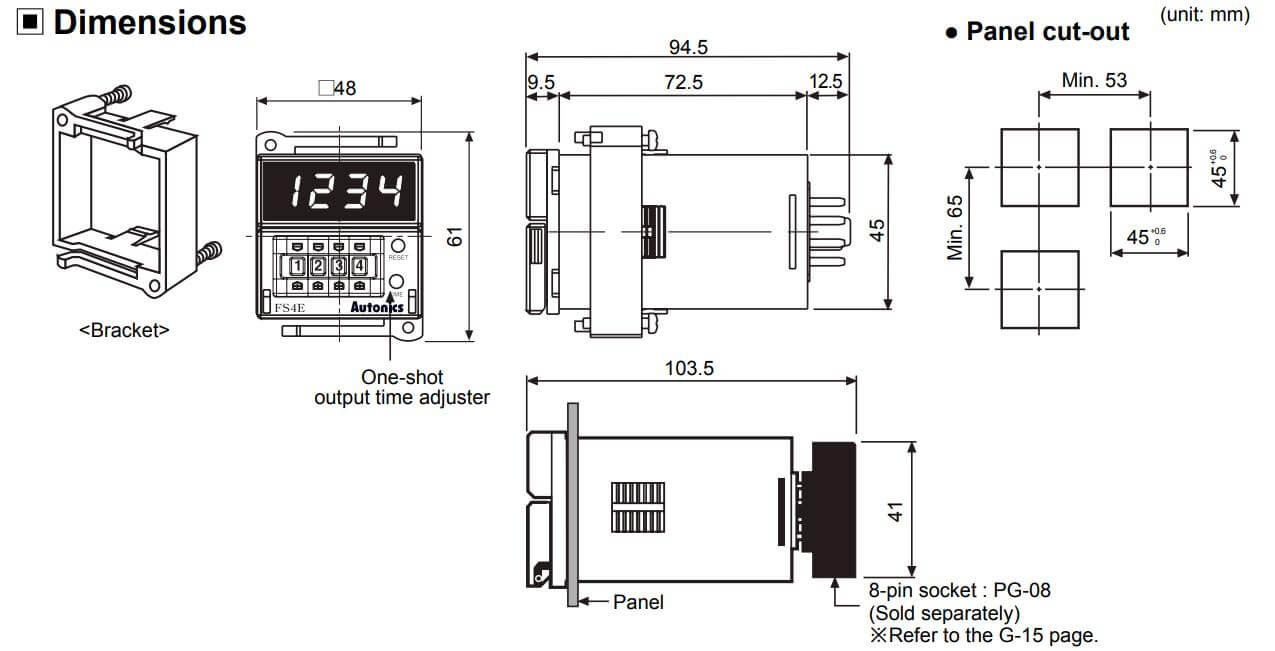

Cấu tạo và Kích thước Autonics FS4E-1P4: Bộ định thời gian (Timer)

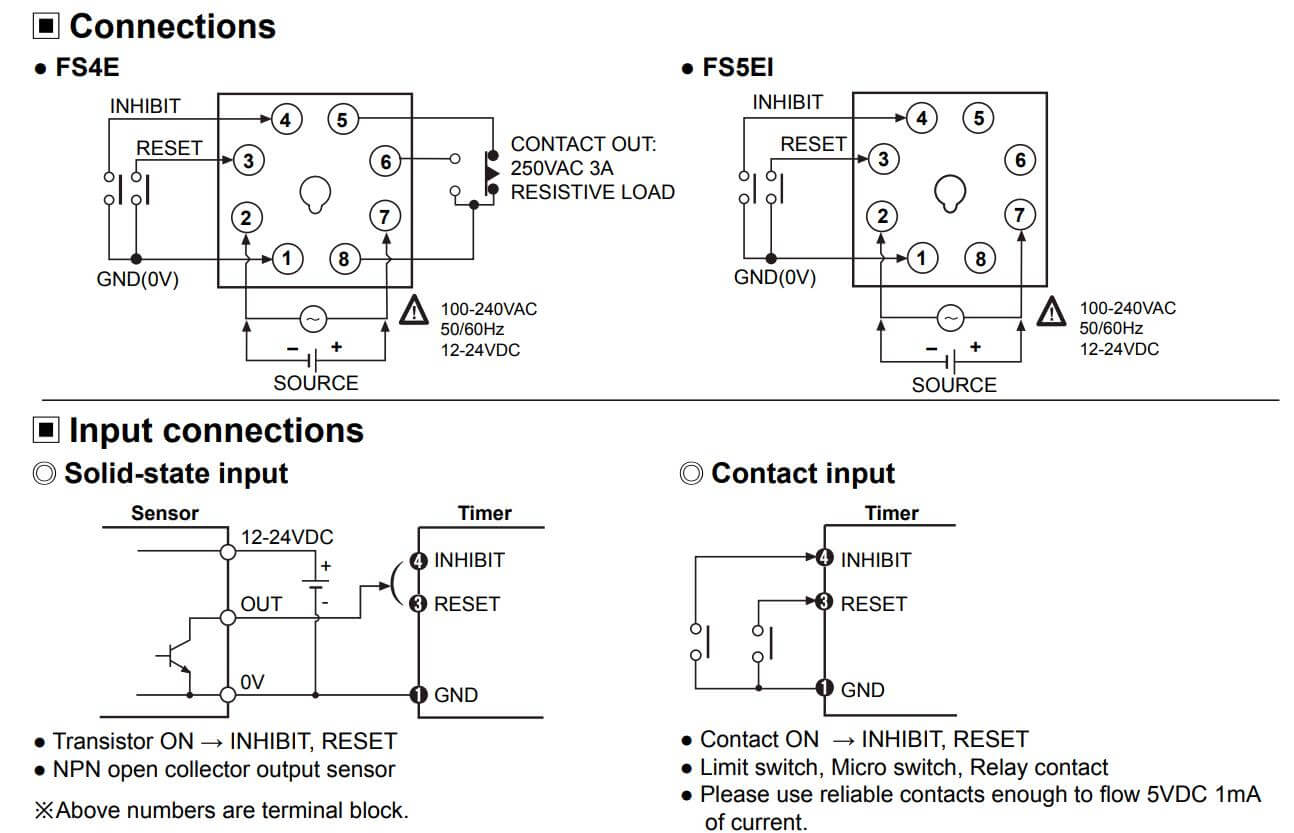

Cách nối dây, cách chỉnh, cài đặt, setup Autonics FS4E-1P4: Bộ định thời gian (Timer)
