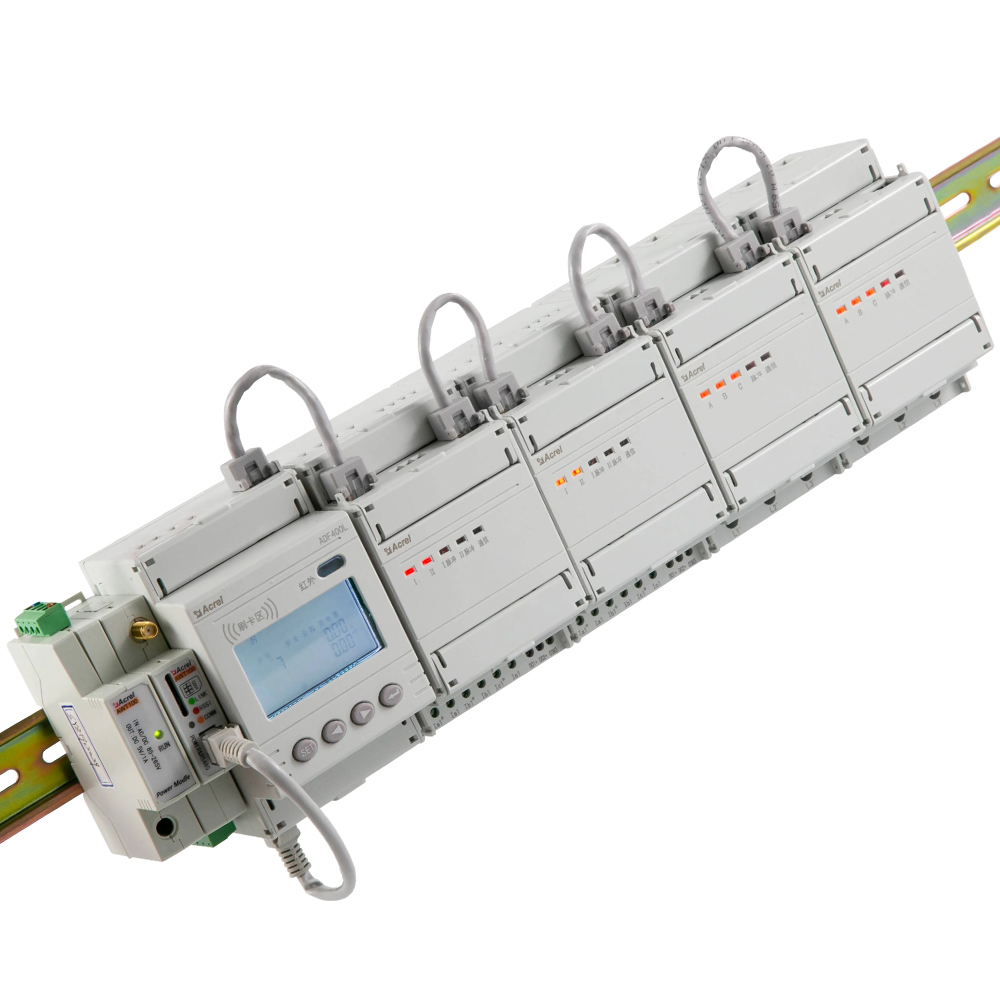

Đồng hồ đo năng lượng mô đun đa mạch Acrel ADF400L
Đồng hồ đo năng lượng mô đun đa mạch Acrel ADF400L
Mô tả đặc trưng:
• Tên gọi: Công tơ điện đa mạch, Công tơ đo điện đa năng, Công tơ giám sát nhiều tải
• Loại đồng hồ đo năng lượng thông qua phương pháp kết hợp mô đun
• Màn hình LCD 8 chữ số có đèn nền, hiển thị thông số U, I, P, Q, S, PF, F
• Hiển thị trực quan và đơn giản với 4 nút thiết lập chương trình ở phía trước
• Tích hợp công tắc rơ le chuyển mạch
• Thực hiện 12 phép đo trực tiếp 3 pha, 36 phép đo trực tiếp 1 pha
• Truyền thông giao tiếp hồng ngoại, Modbus-RTU, Modbus-TCP, TCP/IP
• Mô đun chính trang bị 2 ngõ vào Digital (DI), 2 ngõ ra Digital (DO)
• Đo công suất (kWh) với độ chính xác cao, rất đáng tin cậy
• Lắp đặt trên thanh ray 35mm, với tính linh hoạt cao
• Có thể lắp đặt tập trung, quản lý tập trung và không gây nhiễu
• Kiểm soát chi phí thông qua giao thức trả trước
• Lưu ý: Sản phẩm bao gồm
* Mô-đun chính
* Mô-đun truy cập trực tiếp
* Mô-đun truy cập máy biến áp
(Có hỗ trợ chức năng điện trả trước)
Tiêu chuẩn:
• Chứng nhận CE, IEC62052, IEC62053
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Sử dụng phổ biến trong nhiều lĩnh vực
• Dùng cho trường học, doanh nghiệp, ...
Mô tả đặc trưng:
• Tên gọi: Công tơ điện đa mạch, Công tơ đo điện đa năng, Công tơ giám sát nhiều tải
• Loại đồng hồ đo năng lượng thông qua phương pháp kết hợp mô đun
• Màn hình LCD 8 chữ số có đèn nền, hiển thị thông số U, I, P, Q, S, PF, F
• Hiển thị trực quan và đơn giản với 4 nút thiết lập chương trình ở phía trước
• Tích hợp công tắc rơ le chuyển mạch
• Thực hiện 12 phép đo trực tiếp 3 pha, 36 phép đo trực tiếp 1 pha
• Truyền thông giao tiếp hồng ngoại, Modbus-RTU, Modbus-TCP, TCP/IP
• Mô đun chính trang bị 2 ngõ vào Digital (DI), 2 ngõ ra Digital (DO)
• Đo công suất (kWh) với độ chính xác cao, rất đáng tin cậy
• Lắp đặt trên thanh ray 35mm, với tính linh hoạt cao
• Có thể lắp đặt tập trung, quản lý tập trung và không gây nhiễu
• Kiểm soát chi phí thông qua giao thức trả trước
• Lưu ý: Sản phẩm bao gồm
* Mô-đun chính
* Mô-đun truy cập trực tiếp
* Mô-đun truy cập máy biến áp
(Có hỗ trợ chức năng điện trả trước)
Tiêu chuẩn:
• Chứng nhận CE, IEC62052, IEC62053
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Sử dụng phổ biến trong nhiều lĩnh vực
• Dùng cho trường học, doanh nghiệp, ...
Acrel ADF400L - Đồng hồ đo năng lượng mô đun đa mạch
Mô tả
Acrel ADF400L
- Loại hệ thống: 3P3W hoặc 3P4W
- Tần số hoạt động: 50Hz
- Điện áp định mức: AC 3×220/380V (hoặc 3x57.7/100V)
- Dòng điện định mức: 3x10(80)A (trực tiếp); 3x1(6)A (qua CT)
- Dòng khởi động: 4‰Ib
- Chức năng đo lường:
* Đo 36 mạch 1 pha, 12 mạch 3 pha
* Đo tổng năng lượng hoạt động (đo thuận, đo nghịch)
* Đo nhiều mức năng lượng hoạt động, đo đa biểu giá
* Đo U, I, P, Q, S, PF, F, kWh (0-9999.9999 kWh) - Độ chính xác:
* Các thông số đo: Cấp 0.5S
* Đồng hồ: sai số 0.5S - Hiển thị: Màn hình LCD 8 chữ số, có đèn nền
- Truyền thông: RS485 Modbus-RTU, Ethernet modbus-TCP
- Giao tiếp mở rộng: 4G, WiFi, LoRa (tùy chọn)
- Chuyển đổi: 2DO + 2DI (đầu vào tiếp điểm khô)
- Rơ le xung: 3x1(6)A 6400imp/kWh; 3x10(80)A 400imp/kWh
- Nhiệt độ hoạt động: -20ºC ~ 60ºC
- Nhiệt độ lự trữ: -30ºC ~ 70ºC
- Độ ẩm cho phép: ≤ 95% RH, không ngưng tụ, không có khí ăn mòn
- Độ cao lắp đặt: ≤ 2000m
- Lắp đặt: lắp trên thanh ray (DIN rail 35mm)
- Kích thước module chính: 72 x 115 x 79.5 (mm)
- Kích thước module phụ: 72 x 115 x 79.5 (mm)
- Kích thước đóng gói: 150 x 330 x 220 (mm)
- Trọng lượng: 0.65 Kg

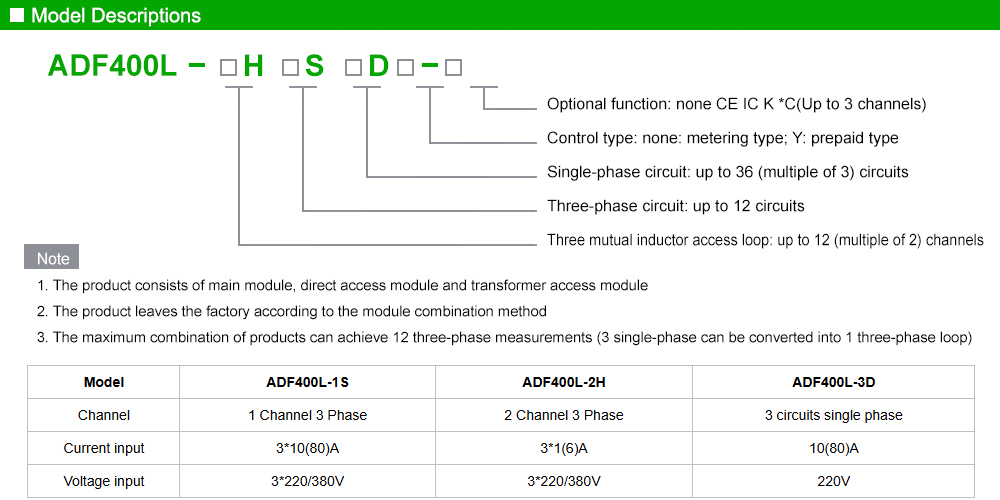

Cách tra mã: Acrel ADF400L
Mô tả: Acrel ADF400L

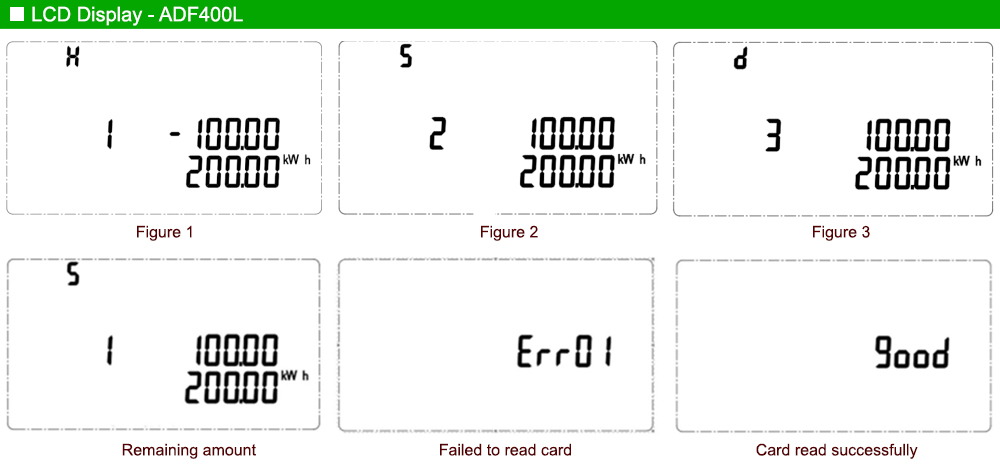

Màn hình hiển thị: Acrel ADF400L
Kích thước: Acrel ADF400L

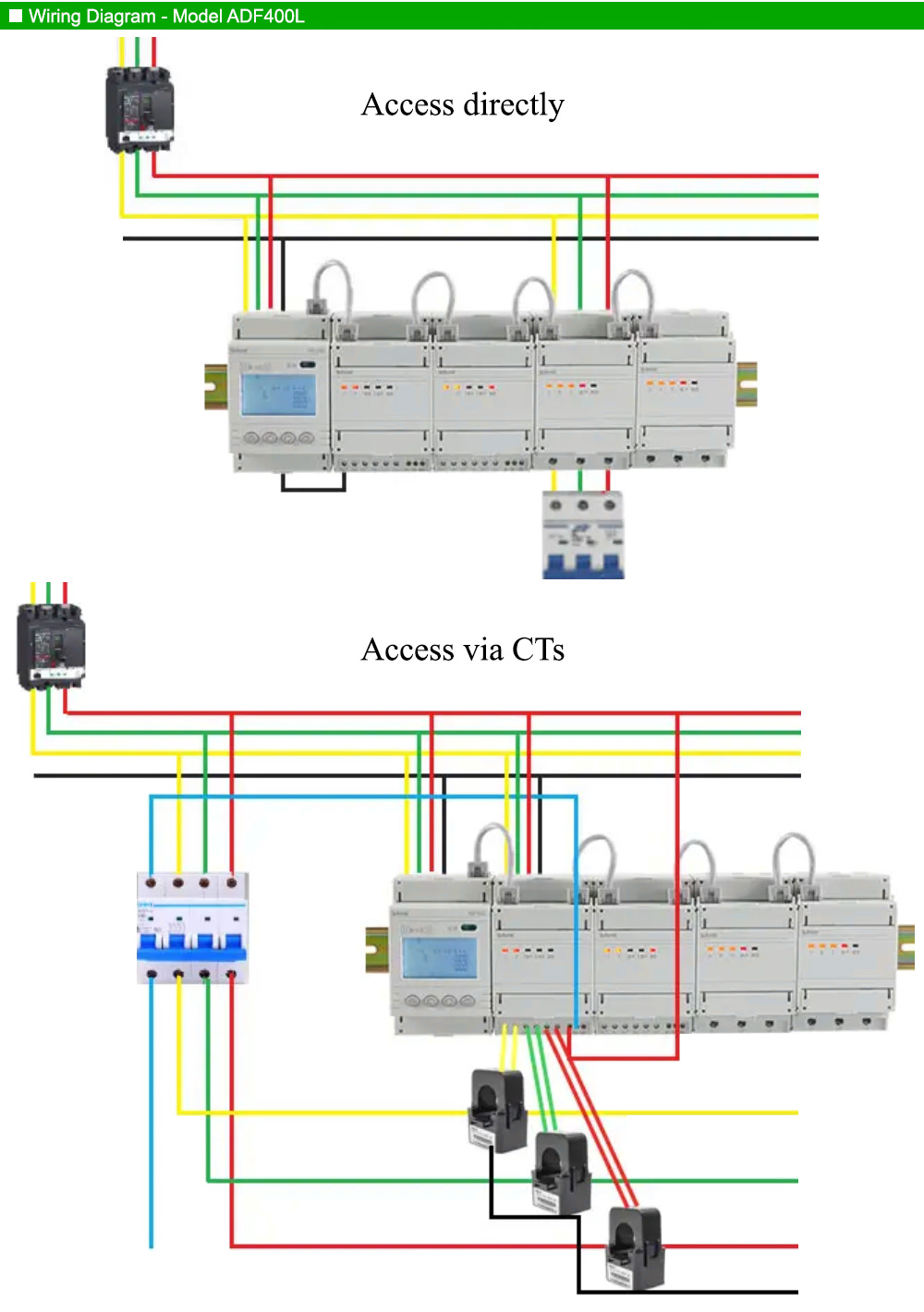

Sơ đồ đi dây: Acrel ADF400L

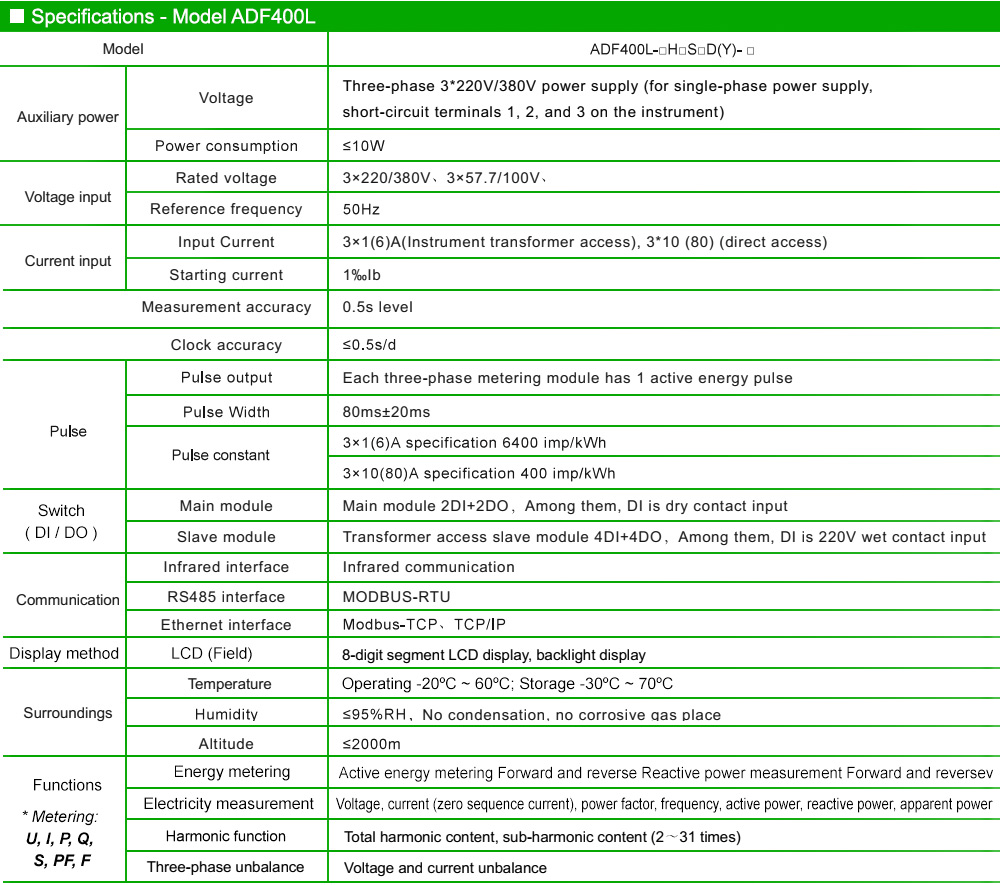

Thông số kỹ thuật: Acrel ADF400L

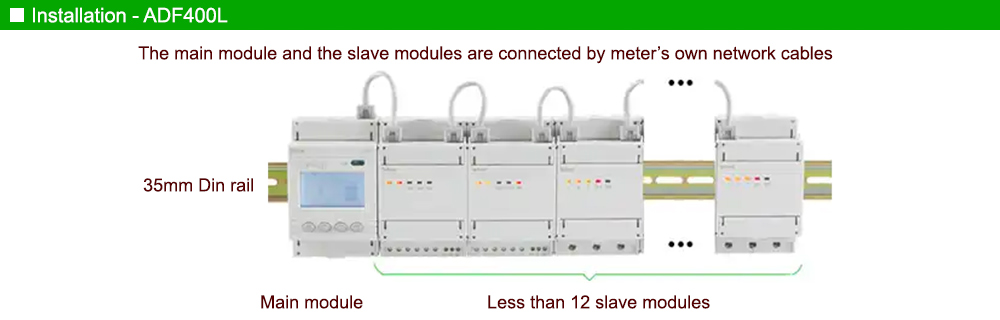

Lắp đặt: Acrel ADF400L

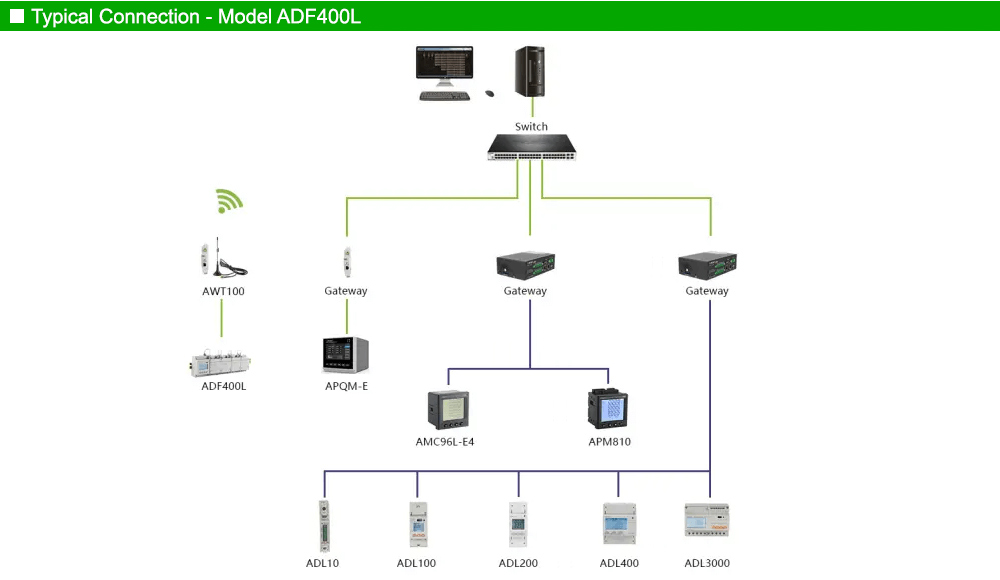

Mô hình kết nối: Acrel ADF400L
Tải tài liệu kỹ thuật Acrel ADF400L
