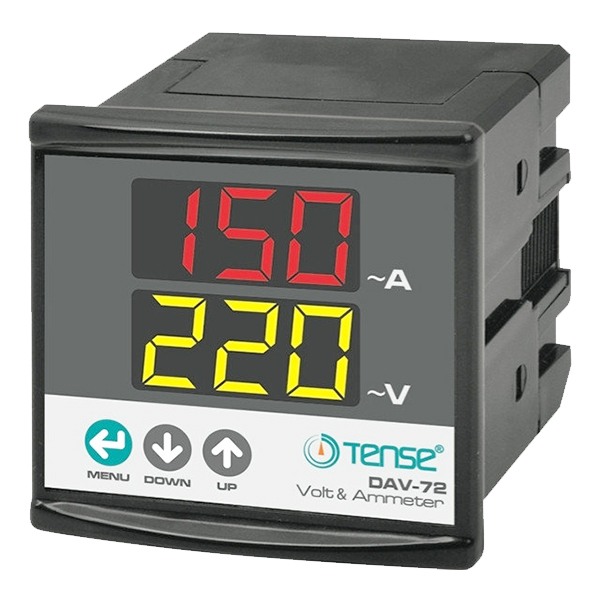

Tense DAV-72D đồng hồ đo dòng điện và điện áp 1 pha

In
Tense DAV-72D là đồng hồ đa năng đo đạc các thông số : Điện áp (V), dòng điện (A) 1 pha, kiểu lắp mặt cánh tủ, dùng với biến dòng CT120 đi kèm thiết bị
Tense DAV-72D đồng hồ đo dòng điện và điện áp 1 phaTense DAV-72D đồng hồ đo dòng điện và điện áp 1 pha
Giá bán 843,000 ₫
Mô tả

Tense DAV-72D: Đồng hồ đa năng đo Điện áp (V) và dòng điện (A) 1 pha, kiểu lắp đặt mặt cánh tủ, dùng với biến dòng CT120 đi kèm thiết bị

  • Đồng hồ đo điện áp & dòng điện điện tử được thiết kế để theo dõi cả giá trị dòng điện xoay chiều được sử dụng bởi các tải và giá trị điện áp của pha liên quan.
  • Cách sử dụng và nguyên lý hoạt động: Nếu dòng điện được sử dụng trong tải là dưới 5A, thì có thể kết nối trực tiếp với các terminal đầu vào mà không cần biến dòng. Khi thiết bị được cấp điện, trước tiên cần nhập giá trị biến dòng để biết được chính xác giá trị dòng điện. Nhấn nút Menu để nhập giá trị biến dòng và dùng nút Up / Down để nhập giá trị. Sau đó nhấn nút Menu để lưu giá trị và giá trị dòng điện được hiển thị trên màn hình. Nó cho thấy điện áp cung cấp của pha-trung tính được kết nối với các terminal A1 và A2 trên thiết bị. Giá trị mặc định là 50/5A.
  • Nếu thực hiện kết nối trực tiếp mà không có biến dòng dưới 5A, thì cần đảm bảo rằng giá trị biến dòng là 5. Thiết bị sẽ hiển thị giá trị điện áp 150V - 260V AC.
  • Ví dụ: Giả sử dùng biến dòng có giá trị là 100/5A. Các bước thực hiện như sau: Cấp điện cho thiết bị. Nhấn nút Menu. Dùng nút Up / Down để chỉnh giá trị trên màn hình thành 100. Nhấn nút Menu một lần nữa. Giá trị biến dòng được điều chỉnh là 100/5A theo cách này.

Download Tài liệu kỹ thuật Tense DAV-72D: Đồng hồ đa năng đo điện áp và dòng điện - tiếng việt

Download Tài liệu kỹ thuật Tense DAV-72D: Đồng hồ đa năng đo điện áp và dòng điện - tiếng anh

Thông số kỹ thuật Đồng hồ đa năng Tense DAV-72D

  • Hiển thị LED 2 ô, 3 chữ số.
  • Điện áp hoạt động : 140-270VAC
  • Tần số hoạt động : 50/60Hz
  • Dải đo điện áp : 150V-260V AC
  • Dải đo dòng điện : 100mA - 5,5A AC (DAV-72) đo trực tiếp 1A - 100A AC (DAV-72D)
  • Kết nối biến dòng : 10/5A - 9995/5A (X5) (DAV-72) CT120 (DAV-72D) đi kèm đồng hồ
  • Sai số : 1%
  • Cấp độ bảo vệ : IP20

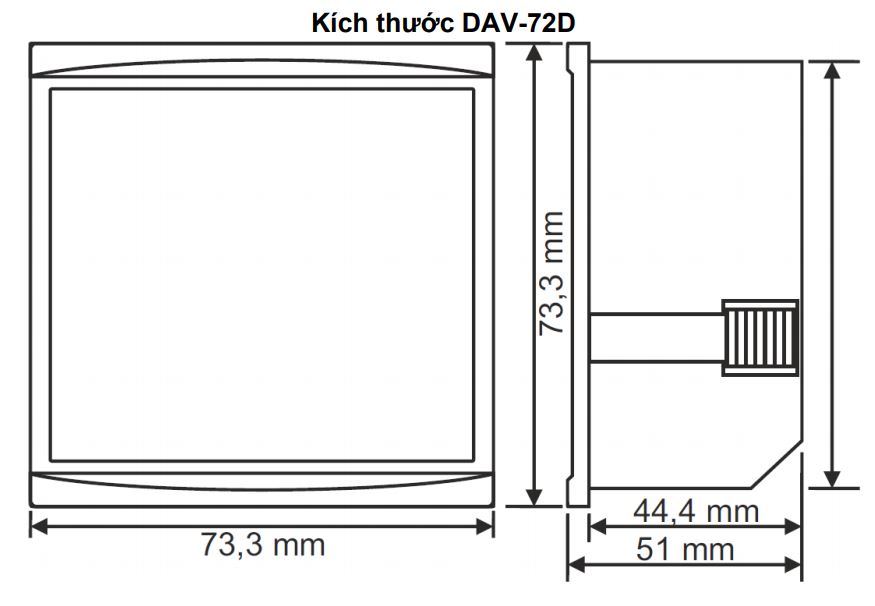

Kích thước Tense DAV-72D: Đồng hồ đa năng đo điện áp và dòng điện

Kích thước Tense DAV-72: Đồng hồ đa năng đo điện áp và dòng điện

Cách nối dây, cách chỉnh, cài đặt, setup Tense DAV-72D: Đồng hồ đa năng đo điện áp và dòng điện

Cách nối dây, cách chỉnh, cài đặt, setup Tense DAV-72: Đồng hồ đa năng đo điện áp và dòng điện

Download Tài liệu kỹ thuật Tense DAV-72: Đồng hồ đa năng đo Điện áp (V), dòng điện (A)

Các mã thông dụng

  • Tense DAV-72Tense DAV-72: Đồng hồ đa năng đo đạc các thông số : Điện áp (V), dòng điện (A) 1 pha, kiểu lắp đặt-Mặt cánh tủ
  • Tense DAV-72D Đồng hồ đa năng đo đạc các thông số : Điện áp (V), dòng điện (A) 1 pha, kiểu lắp đặt mặt cánh tủ
