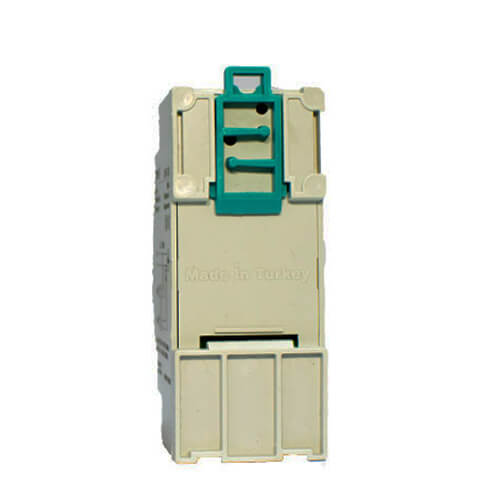

Tense DAV-120: Đồng hồ đa năng đo V-A-F 1 pha

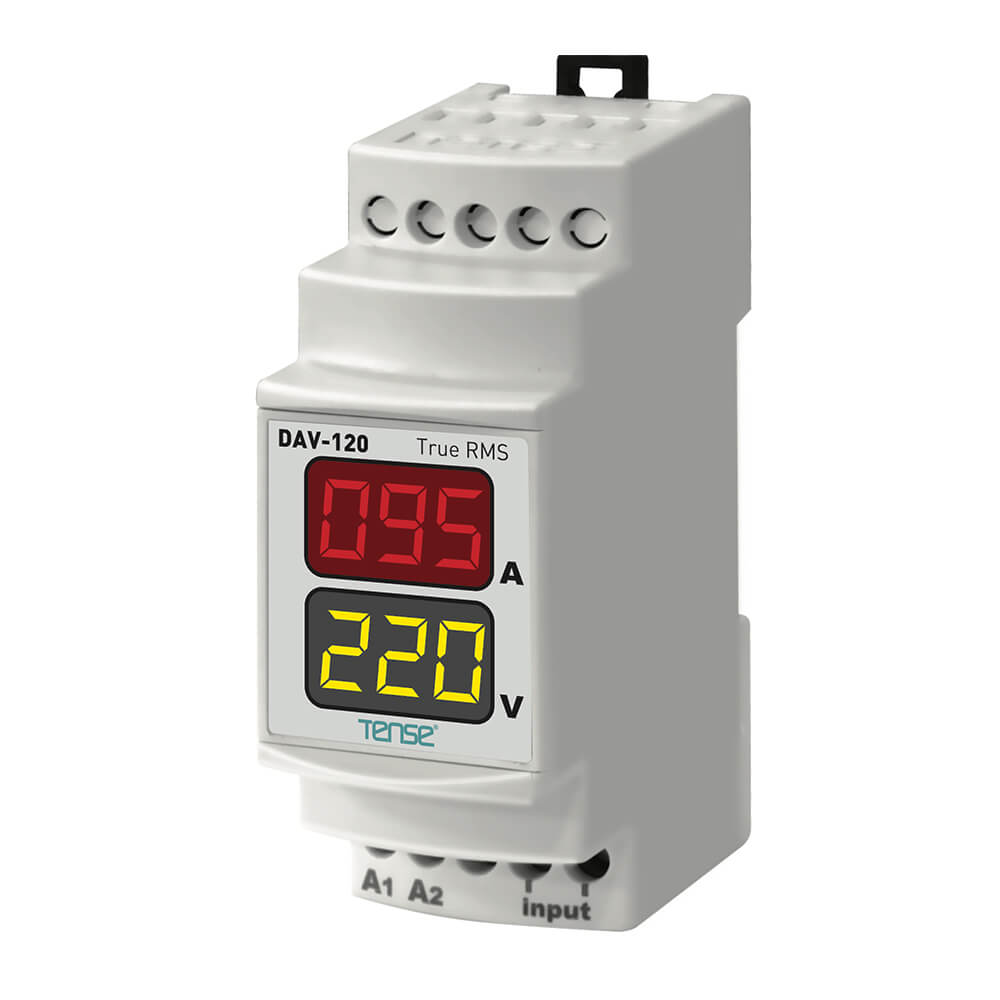

Tense DAV-120: Đồng hồ đa năng đo đạc các thông số: Điện áp (V), dòng điện (A) 1 pha, kiểu lắp đặt Din rail, sử dụng biến dòng CT-120 đi kèm thiết bị

• Đồng hồ đo điện áp & dòng điện điện tử được thiết kế để theo dõi cả giá trị dòng điện xoay chiều được sử dụng bởi các tải và giá trị điện áp của pha liên quan.
• Cách sử dụng và nguyên lý hoạt động: Nếu dòng điện được sử dụng trong tải là dưới 5A, thì có thể kết nối trực tiếp với các terminal đầu vào mà không cần biến dòng. Khi thiết bị được cấp điện, trước tiên cần nhập giá trị biến dòng để biết được chính xác giá trị dòng điện. Nhấn nút Menu để nhập giá trị biến dòng và dùng nút Up / Down để nhập giá trị. Sau đó nhấn nút Menu để lưu giá trị và giá trị dòng điện được hiển thị trên màn hình. Nó cho thấy điện áp cung cấp của pha-trung tính được kết nối với các terminal A1 và A2 trên thiết bị. Giá trị mặc định là 50/5A.
• Nếu thực hiện kết nối trực tiếp mà không có biến dòng dưới 5A, thì cần đảm bảo rằng giá trị biến dòng là 5. Thiết bị sẽ hiển thị giá trị điện áp 150V - 260V AC.
• Ví dụ: Giả sử dùng biến dòng có giá trị là 100/5A. Các bước thực hiện như sau: Cấp điện cho thiết bị. Nhấn nút Menu. Dùng nút Up / Down để chỉnh giá trị trên màn hình thành 100. Nhấn nút Menu một lần nữa. Giá trị biến dòng được điều chỉnh là 100/5A theo cách này.

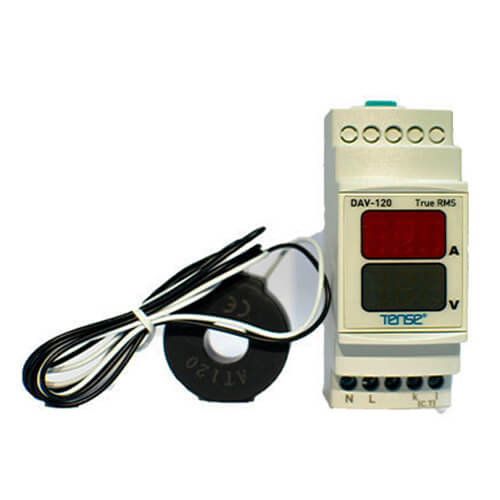

• Tense DAV-120: Sử dụng biến dòng CT-120 đi kèm thiết bị. Kết nối dây của biến dòng với các terminal đầu vào của thiết bị. Các giá trị của thiết bị sẽ được điều chỉnh dựa trên biến dòng. Vì vậy, không sử dụng các biến dòng của các thương hiệu khác hay mã khác.
• Khi thiết bị được cấp điện, dòng điện được sử dụng bởi tải và điện áp cung cấp của pha - trung tính được kết nối với các terminal A1 và A2 sẽ hiển thị trên màn hình.
• Thiết bị sẽ hiển thị điện áp trong khoảng 150V–260V AC và giá trị dòng điện trong khoảng 1A-100A

Download Tài liệu kỹ thuật Tense DAV-120: Đồng hồ đa năng đo điện áp và dòng điện - tiếng việt

Download Tài liệu kỹ thuật Tense DAV-120: Đồng hồ đa năng đo điện áp và dòng điện - tiếng anh

Kích thước Tense DAV-120: Đồng hồ đa năng đo điện áp và dòng điện

Cách nối dây, cách chỉnh, cài đặt, setup Tense DAV-120: Đồng hồ đa năng đo điện áp và dòng điện

Download Tài liệu kỹ thuật Tense DAV-120: Đồng hồ đa năng đo Điện áp (V), dòng điện (A)

Thông số kỹ thuật Tense DAV-120: Đồng hồ đa năng đo điện áp và dòng điện

• Hiển thị LED 2 ô, 3 chữ số.
• Điện áp hoạt động : 140-270VAC
• Tần số hoạt động : 50/60Hz
• Dải đo điện áp : 150V-260V AC
• Dải đo dòng điện : 1A - 100A AC (DAV-120) 2A - 250A AC (DAV-300)
• Kết nối biến dòng : CT120 (DAV-120) đi kèm đồng hồ CT300 (DAV-300) đi kèm đồng hồ
• Sai số : 1%
• Cấp độ bảo vệ : IP20

Cách bảo dưỡng Tense DAV-120: Đồng hồ đa năng đo điện áp và dòng điện

• Tắt thiết bị và tháo các kết nối.
• Lau thân thiết bị bằng khăn mềm.
• Không sử dụng các chất dẫn điện hay chất hoá học có thể làm hư hại thiết bị.
• Đảm bảo thiết bị hoạt động sau khi bảo dưỡng.
• Cảnh báo: Vui lòng sử dụng thiết bị theo hướng dẫn này.
• Không sử dụng thiết bị ở nơi ẩm ướt.
• Lắp đặt cùng contactor và cầu dao.
• Đặt contactor và cầu dao gần thiết bị để thuận tiện cho người vận hành.
• Đánh dấu contactor và cầu dao dùng để ngắt kết nối cho thiết bị
