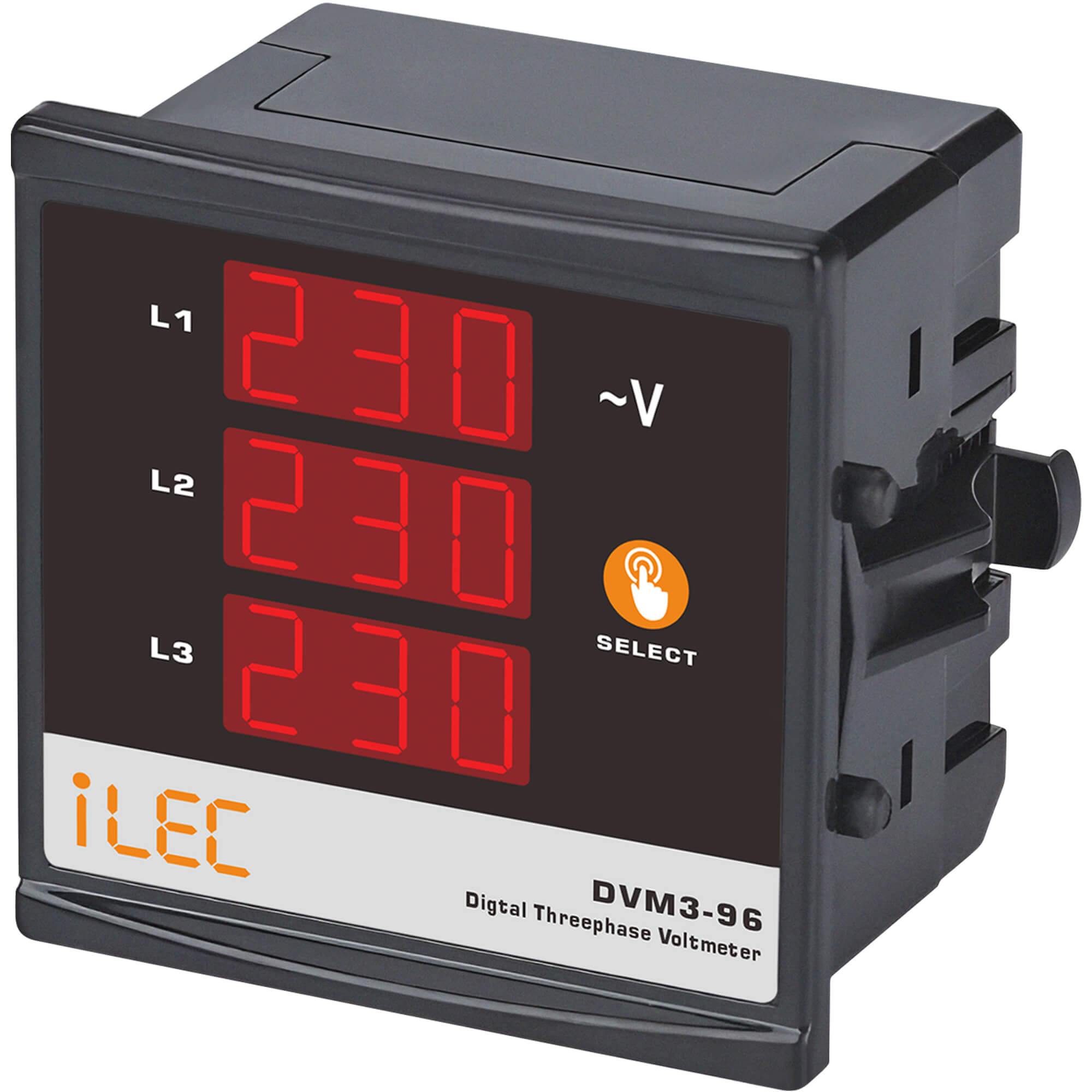

Đồng hồ đo Volt ILEC DVM3-96

Download Tài liệu kỹ thuật Đồng hồ đo Volt ILEC DVM3-96

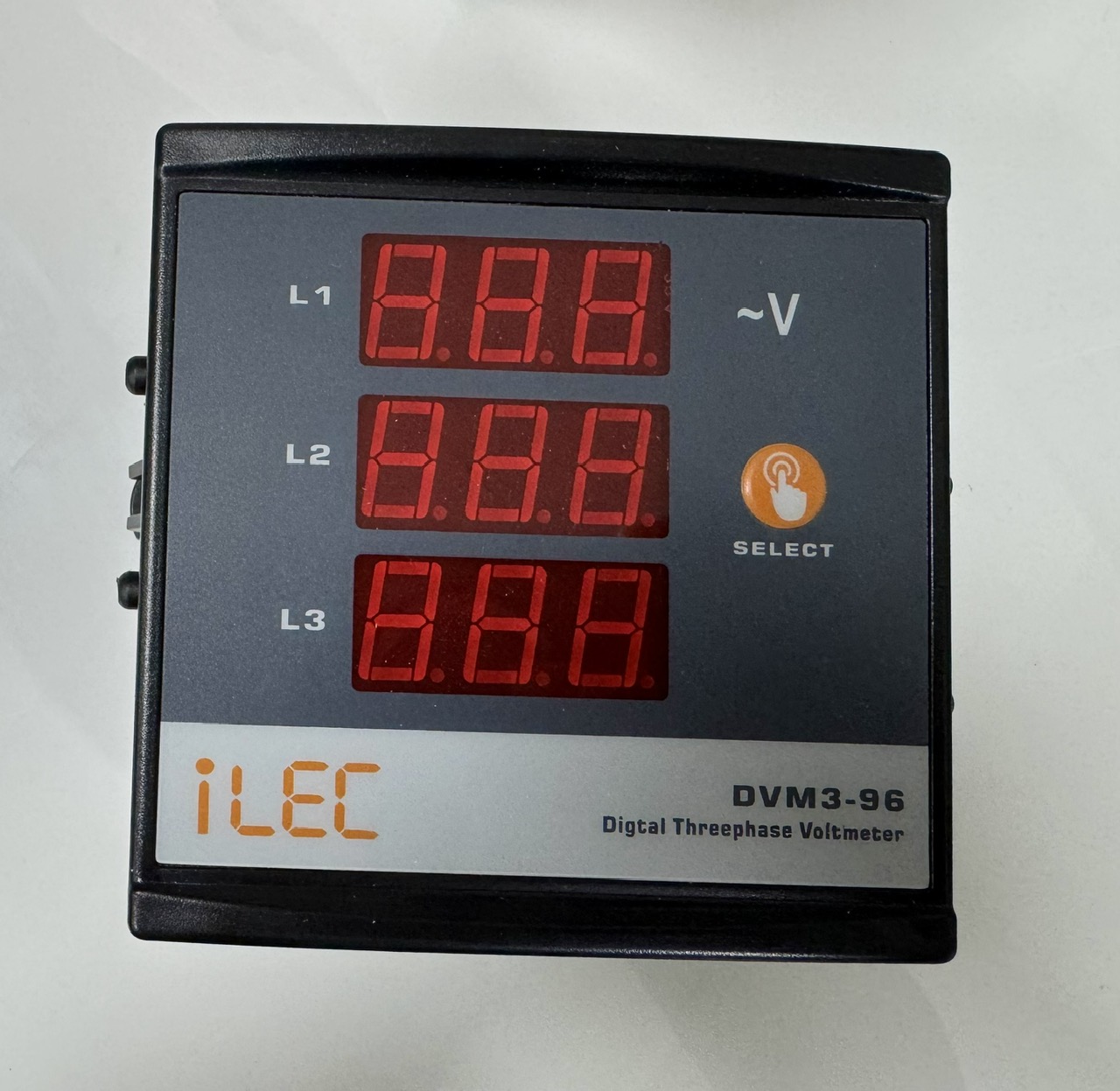

Hình ảnh Đồng hồ đo Volt ILEC DVM3-96 trên mặt tủ

Đồng hồ đo Volt ILEC DVM3-96

• Phạm vi đo: L-N 5~300V AC ; L-L 5~500V AC
• Nếu trình tự pha đúng, L1, L2, L3 sẽ hiển thị từ trên xuống dưới trên màn hình.
• Nếu trình tự pha bị đảo ngược, L1, L3, L2 sẽ hiển thị từ trên xuống dưới trên màn hình.
• Điện áp hoạt động (Un): 150V-270V AC hoặc 110VAC
• Tần số hoạt động: 50/60Hz
• Công suất vận hành: <4VA
• Nhiệt độ hoạt động: -0°C ~ 55°C
• Độ chính xác đo lường: ±%1
• Hiển thị: Màn hình 3x3 chữ số 14mm
• Kết nối: Plug-in Terminal
• Đường kính cáp: 1,5 mm2
• Khối lượng: <300gr
• Kích thước lỗ khoét: 91mm x 91mm
• Lắp đặt: trên mặt tủ
• Độ cao hoạt động: <2000 mét

Ưu điểm của việc sử dụng đồng hồ đo Volt ILEC DVM3-96

• Tiết kiệm chi phí đấu dây, kiểm tra chuyển mạch.
• Đấu nối nhanh hơn và khó sai sót hơn. Giúp tiết kiệm thời gian và rút ngắn tiến độ.
• Tăng tính thẩm mỹ khi sử dụng trên tủ điện.
• Dễ dàng quan sát một lúc 3 pha (Khi dùng đồng hồ kim phải dùng 3 đồng hồ.)
• Giúp phát hiện các lỗi điện áp ba pha như thấp áp và mất cân bằng điện áp giữa các pha nhanh chóng.
• Dễ dàng xem giá trị chính xác khi đứng ở khoảng cách xa hơn.

Cách đấu nối Đồng hồ đo Volt ILEC DVM3-96

Cách xem Đồng hồ đo Volt ILEC DVM3-96

Kích thước Đồng hồ đo Volt ILEC DVM3-96
