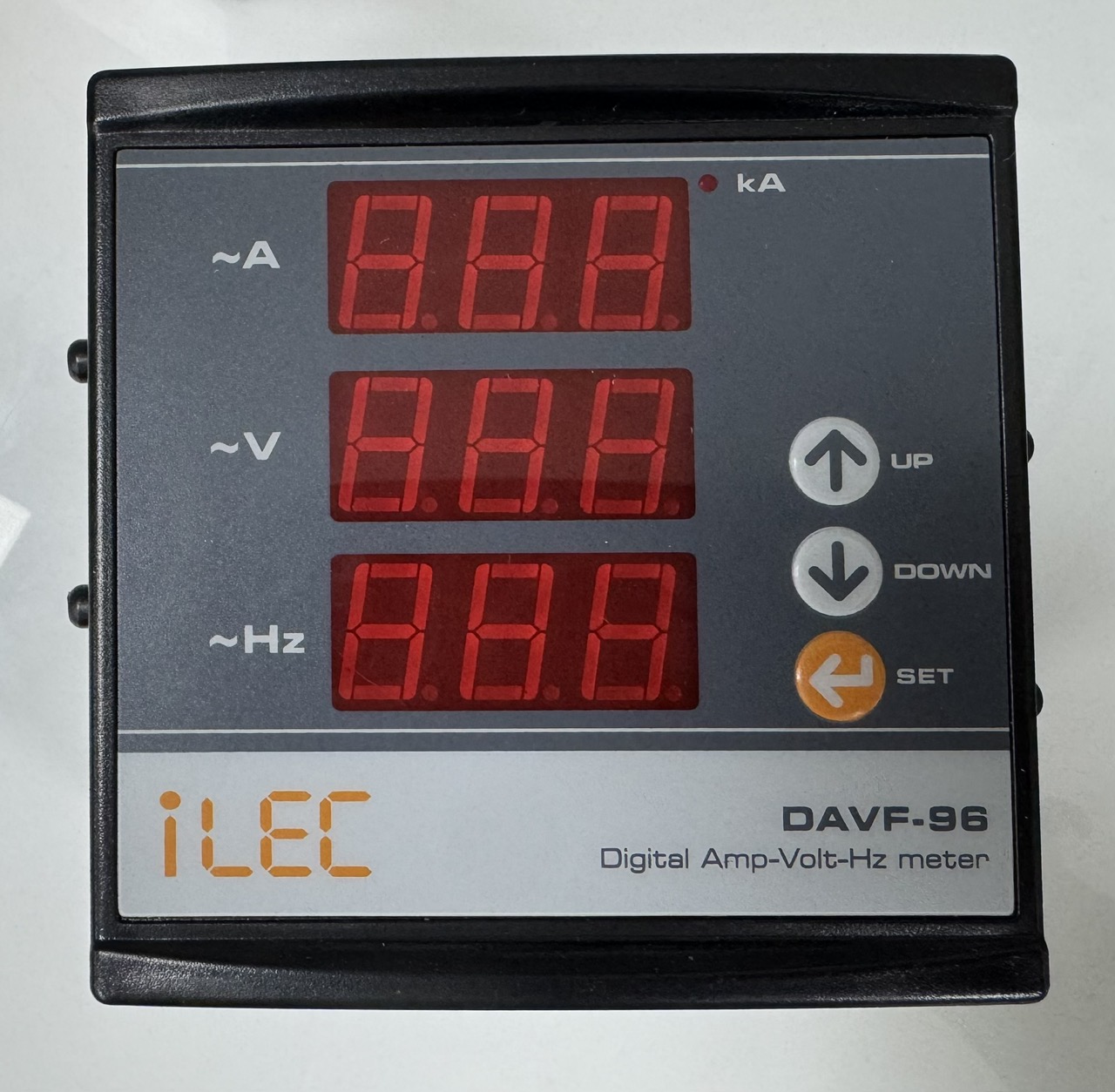

Hình ảnh Đồng hồ đo dòng điện, điện áp, tần số ILEC DAVF-96 trên mặt tủ

Hướng dẫn sử dụng và cài đặt CT cho đồng hồ số ILEC DAVF-96

Đồng hồ iLEC DAVF-96 trên tủ điện

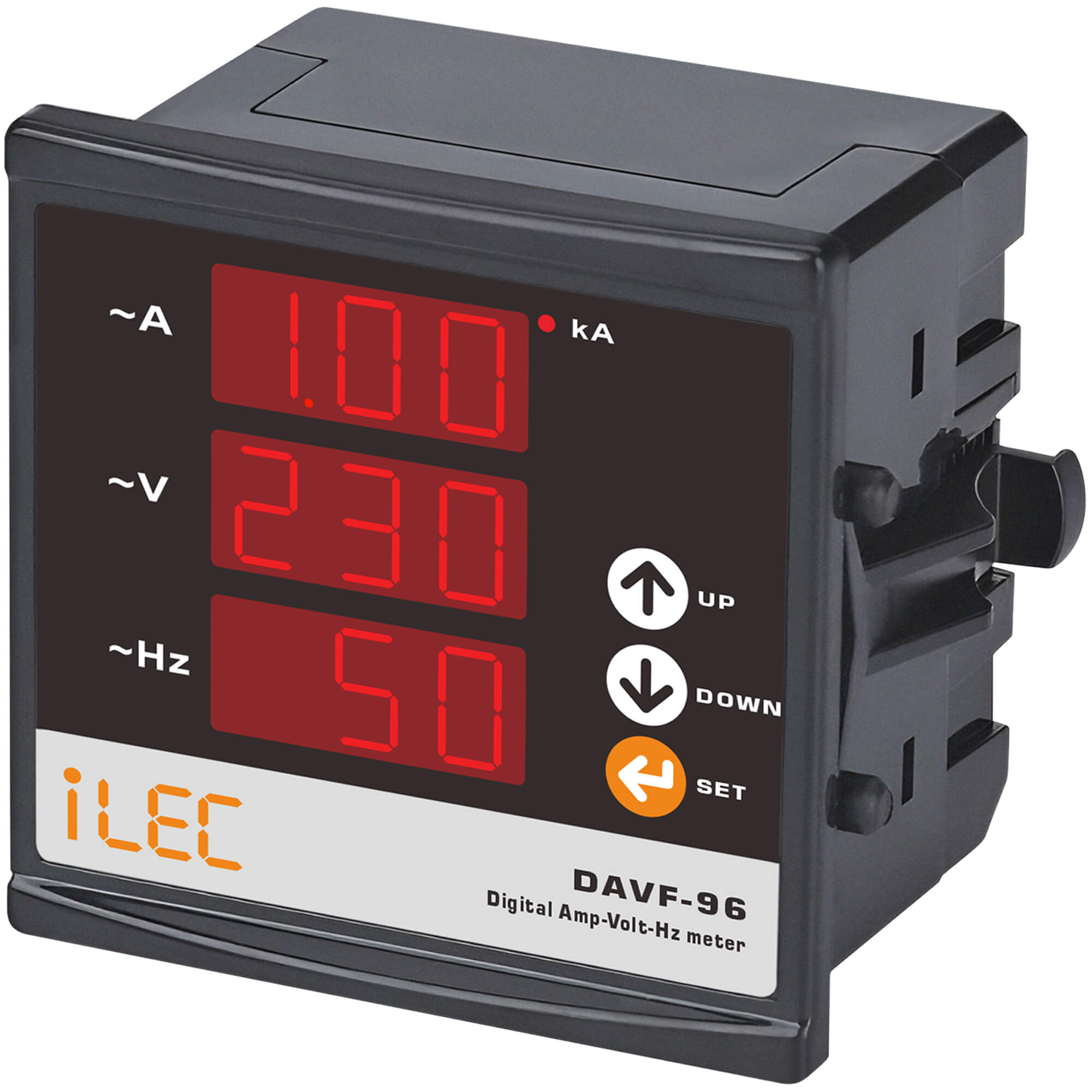

Đồng hồ đo dòng điện, điện áp, tần số ILEC DAVF-96

• Phạm vi đo: 100mA~5,5A AC; 10/5A-9995/5A (...x5)
• Điện áp hoạt động (Un): 10V~500V AC hoặc 110VAC
• Tần số hoạt động: 50/60Hz
• Công suất vận hành: <6VA
• Nhiệt độ hoạt động: -20°C ~ 55°C
• Phạm vi do dòng diện: 100mA~5,5A AC
• Thiết lập tỷ lệ CT: 5/5A~9995/5A(...x5)
• Độ chính xác đo lường: ±%1
• Hiển thị: Màn hình 3x4 chữ số 14mm
• Kết nối: Plug-in Terminal
• Đường kính cáp: 1,5 mm2
• Khối lượng: <220gr
• Kích thước lỗ khoét: 91mm x 91mm
• Lắp đặt: trên mặt tủ
• Độ cao hoạt động: <2000 mét

Ưu điểm của việc sử dụng đồng hồ đo dòng điện, điện áp, tần số ILEC DAVF-96

• Có thể giám sát điện áp, dòng điện và tần số của nguồn điện một pha cùng 1 lúc, giúp đánh giá tình trạng vận hành của máy phát điện, độ ổn định của nguồn điện và phụ tải.
• Đấu nối nhanh hơn và khó sai sót hơn. Giúp tiết kiệm thời gian và rút ngắn tiến độ.
• Tăng tính thẩm mỹ khi sử dụng trên tủ điện.
• Dễ dàng xem giá trị chính xác khi đứng ở khoảng cách xa hơn.

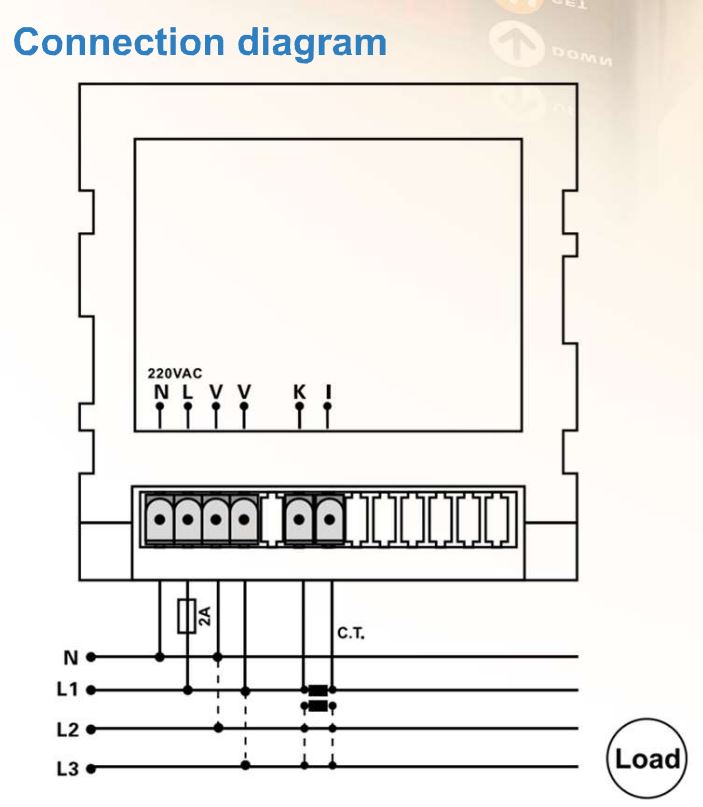

Cách đấu nối Đồng hồ đo dòng điện, điện áp, tần số ILEC DAVF-96

Cách cài CT Đồng hồ đo dòng điện, điện áp, tần số ILEC DAVF-96

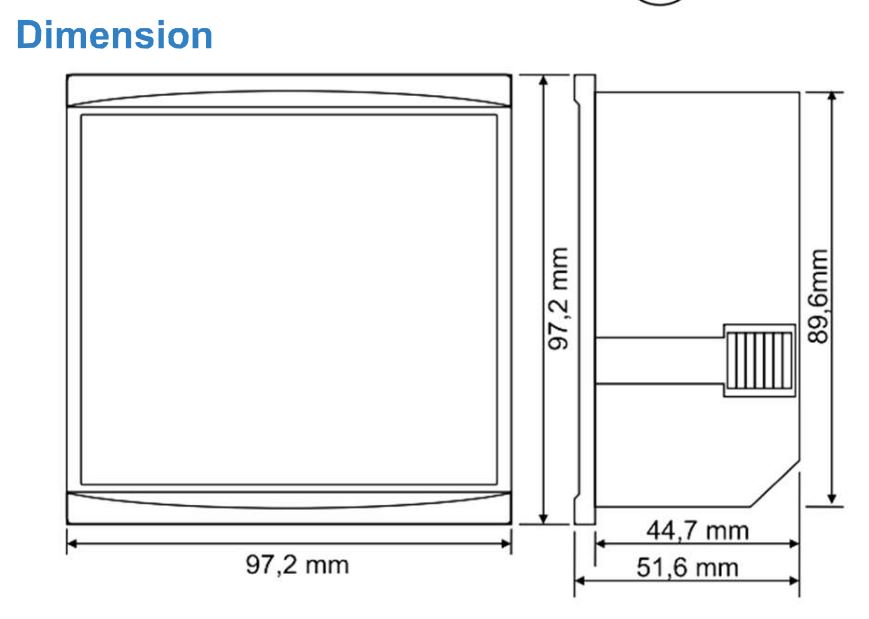

Kích thước Đồng hồ đo dòng điện, điện áp, tần số ILEC DAVF-96
