Trước khi đi vào phần hướng dẫn cài đặt rơ le bảo vệ điện áp Selec 600VPR chúng ta tóm tắt phần chức năng và thông tin về sản phẩm, và nếu bạn cần tham khảo Tài liệu kỹ thuật rơ le bảo vệ điện áp Selec 600VPR
Chức năng rơ le bảo vệ điện áp Selec 600VPR
- Chức năng bảo vệ: quá áp, thấp áp, ngược pha, mất pha, thiết kế nhỏ gọn gắn trên thanh ray
- Dùng cho mạng 3 pha 3 dây ( 600VPR-310/520) 1 pha 2 dây ( 600VPR-1- 180/300)
- Có LED hiển thị nguồn và trạng thái ngõ ra
- Cài đặt được thời gian tác động trễ: 0.2 ~ 10giây
- Phần trăm bảo vệ thấp áp: -2.5% ~ -25%của 415V(230V) AC
- Phần trăm bảo vệ quá áp: +2.5% ~ +25% của 415V(230V) AC
- Tự động reset khi tình trạng lỗi đã hết
- Ngõ ra: 1 C / O (NO/5A, NC/3A @ 250V AC)
Hướng dẫn đấu nối, cài đặt, test chức năng của rơ le bảo vệ điện áp Selec 600VPR gồm
- Sơ đồ đấu nối rơ le bảo vệ điện áp Selec 600VPR
- Cài đặt và Test chức năng quá áp
- Cài đặt và Test chức năng thấp áp
- Cài đặt và Test chức năng ngược thứ tự pha
- Cài đặt và Test chức năng bảo vệ mất pha

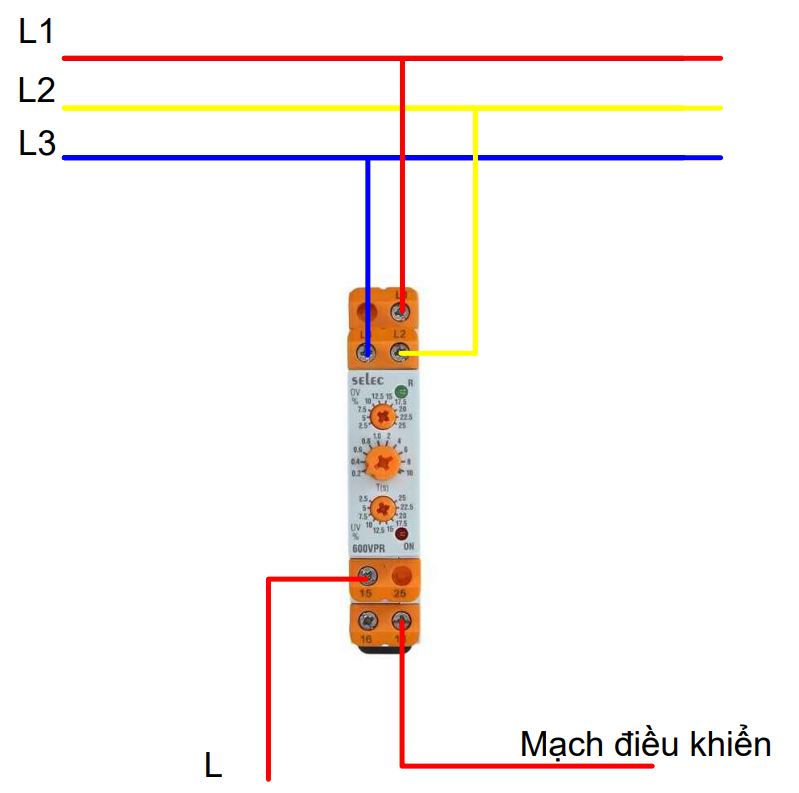

Sơ đồ đấu nối Rơ le bảo vệ điện áp Selec 600VPR sử dụng cấp nguồn mạch điều khiển
